MODE D'EMPLOI 8201A Chapin

Manuel d'utilisation et d'entretien

Veuillez consulter le site Web

pour en savoir plus sur la garantie

Lisez attentivement ces instructions avant l'utilisation

AVERTISSEMENT

AVERTISSEMENT : UNE MAUVAISE UTILISATION OU NE PAS SUIVRE LES INSTRUCTIONS PEUT MENER À UNE DÉFAILLANCE DU PRODUIT OU À DES BLESSURES. POUR UTILISER CE PRODUIT SANS DANGER, VOUS DEVEZ LIRE ET SUIVRE TOUTES LES INSTRUCTIONS AVANT L'UTILISATION.N.

Ne laissez personne utiliser l'épandeur centrifuge sans les instructions appropriées. Ne laissez aucun enfant utiliser l'épandeur centrifuge. Portez des lunettes de protection et des gants lors de la manipulation et l'application de produits chimiques pour le gazon et le jardin. Lisez les étiquettes d'instructions et d'avertissement des produits chimiques pour manipuler et appliquer les produits chimiques que vous planifiez épandre – les paramètres d'applications fournis le sont à titre guide.

La vis d'alimentation est conçue pour fonctionner lors du déplacement vers l'avant. Un déplacement excessif à reculons pourrait causer le coïncement. Si une résistance est ressentie en tirant l'épandeur à reculons, arrêtez et dégagez le sel de la vis d'alimentation.

INSTRUCTIONS DE MONTAGE

Le temps de montage approximatif est de 5 à 10 minutes

Outils recommandés :

Jeu de clés et/ou de cliquets

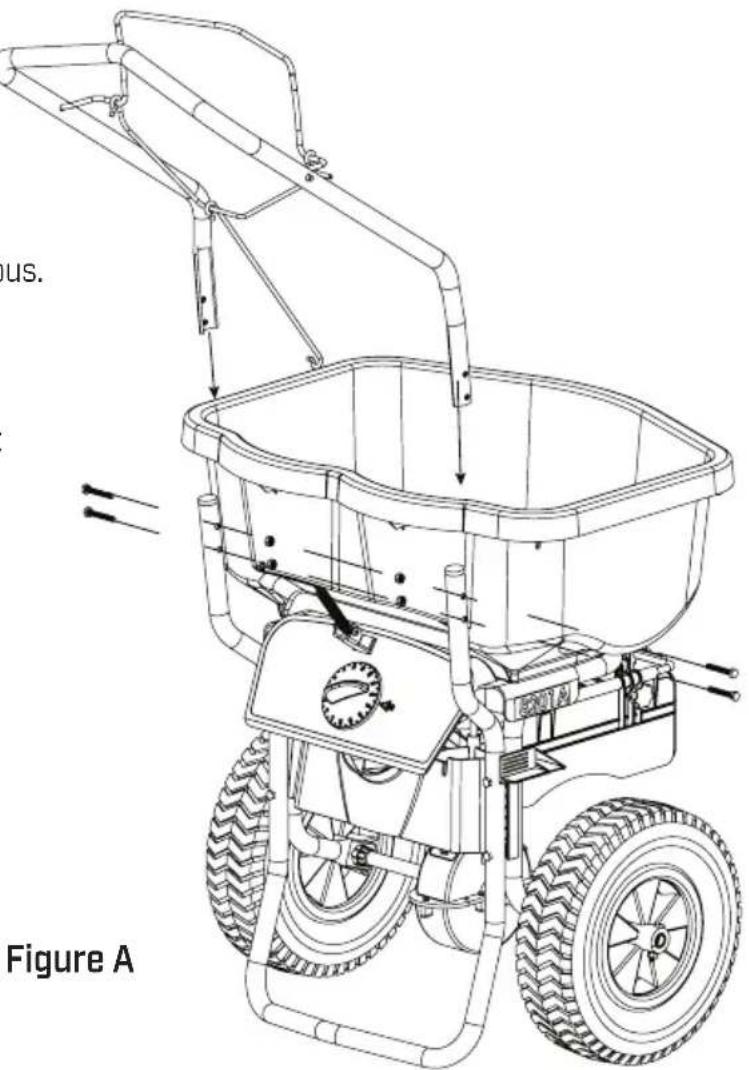

ASSEMBLAGE DE LA POIGNÉE

• Assemblez la poignée aux montants avec les boulons hexagonaux et les écrous.
• Serrez complètement les écrous hexagonaux M6.

Remarque : Si vous rangez fréquemment votre épandeur avec la poignée vers le bas, des vis sont fournies en option pour un démontage plus rapide.

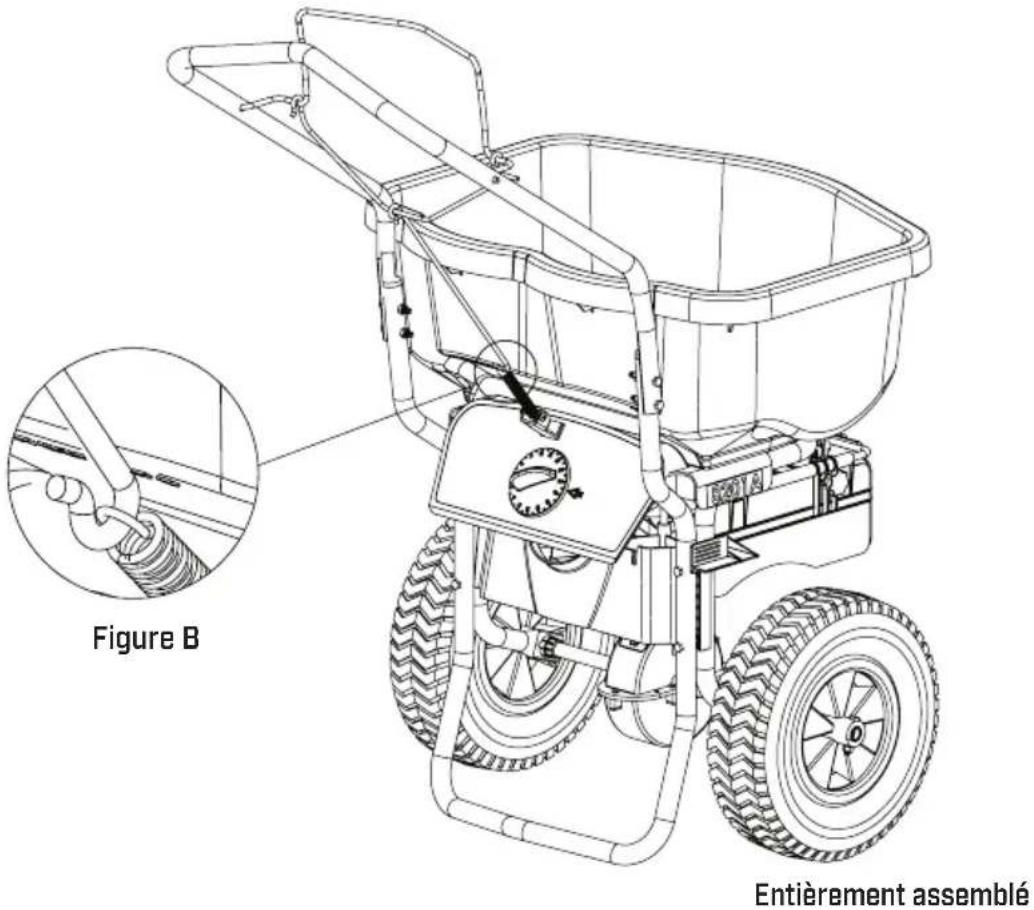

Note: Si le ressort se détache du bloc de l'étrier, rattachez-le (Figure B).

Figure B Entièrement assemblé

ASSEMBLAGE DE LA VIS D'ALIMENTATION

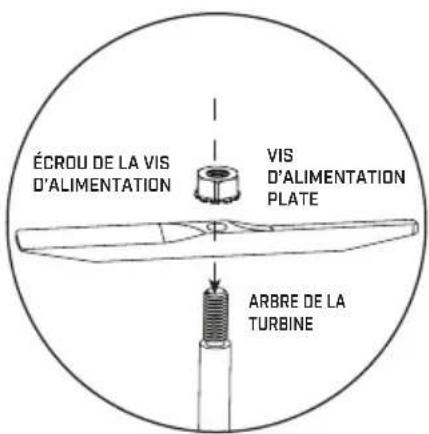

INSTALLATION DE LA VIS D'ALIMENTATION

Vissez la vis d'alimentation à l'arbre de la roue. Vissez l'écrou de blocage de la vis d'alimentation dans son orifice à l'aide d'un tourne-écrou M6. Serrez fermement avec une clé pour bien fixer en place.

Choisissez une vis d'alimentation plate pour des applications de gazon à usage général.

• Fertilisants
• Herbicides
• Pesticides
• Semences d'herbe
• Matière s'écoulant librement

ÉCROU DE LA VIS D'ALIMENTATION VIS D'ALIMENTATION PLATE ARBRE DE LA TURBINE

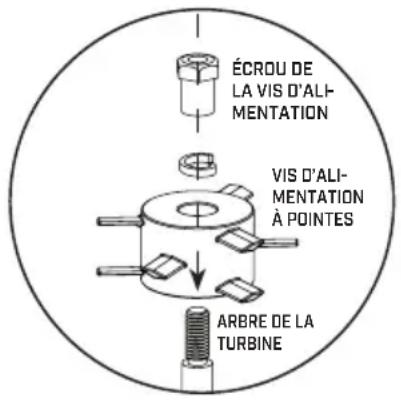

SPIKED AUGER ASSEMBLY

Vissez la vis d'alimentation en sens horaire dans l'arbre de l'impulseur. Insérez un écrou de vis d'alimentation. Serrez à l'aide d'une clef de 10 mm. Ne serrez pas trop.

Choisissez une vis d'alimentation pointue pour une utilisation avec des matières denses qui ont une tendance à faire des mottes ou à avoir une teneur en humidité plus élevée.

• Fonte de glace – Chlorure de calcium
• Compléments minéraux pour pelouse

ÉCROU DE LA VIS D'ALI- MENTATION VIS D'ALI- MENTATION À POINTES ARBRE DE LA TURBINE

ATTENTION : Cet épandeur n'est PAS recommandé pour une utilisation avec du sel gemme.

INSTRUCTIONS D'UTILISATION GÉNÉRALES

• Veillez à ce que la commande par gâchette soit sur la position fermée (ne maintenez pas l'étrier abaissé lors du remplissage).
• Déterminez le réglage approprié au matériau utilisé en lisant le réglage recommandé sur le sac du matériau ET/OU en vous référant au tableau d'application sur le panneau de commande de votre épandeuse (Les tableaux fournis sont uniquement des directives. Veuillez lire les instructions sur le sac/boîte du matériau que vous répandez afin d'identifier le réglage approprié requis).
• Réglez le cadran au réglage voulu Note importante : N'ajustez pas le cadran en maintenant l'étrier abaissé et lorsque la gâchette est ouverte. Ceci altérera la précision des réglages de la gâchette et endommagera les pièces.
• Pour commencer l'épandage, commencez à marcher (à une cadence d'environ 3 mph) et tirez le système d'étrier vers le bas pour ouvrir la gâchette.
• Pour arrêter l'épandage relâchez l'étrier et la gâchette se fermera.

INSTRUCTIONS D'UTILISATION DU DÉFLECTEUR

• Régler le déflecteur manuellement pour bloquer la répartition en conséquence.
• Utiliser les écrous à oreilles pour régler la tension sur les déflecteurs

REMARQUE : Pour éviter une application trop abondante, utilisez le déflecteur en position abaissée pour épandre une plus grande quantité de produit directement sous le déflecteur. Réglez la vanne de façon à appliquer une quantité moins grande que prévu lorsque vous utilisez le déflecteur.

• Une fois l'épandage terminé, videz le matériau restant contenu dans la trémie
• Utiliser un boyau de jardin pour laver l'épandeur après chaque utilisation.
• Faites attention à ne pas diriger le jet directement sur le boîtier d'engrenage
• Il est recommandé de NE PAS utiliser une laveuse à pression sur votre épandeur.
  • Laissez sécher avant d'entreposer.

Pour replier la poignée:

• Il vous suffit de retirer les deux boulons du bas de la poignée
• Desserrez deux écrous M6 et abaissez la poignée
• De replacer les deux boulons du bas
• Serrez complètement les écrous hexagonaux M6

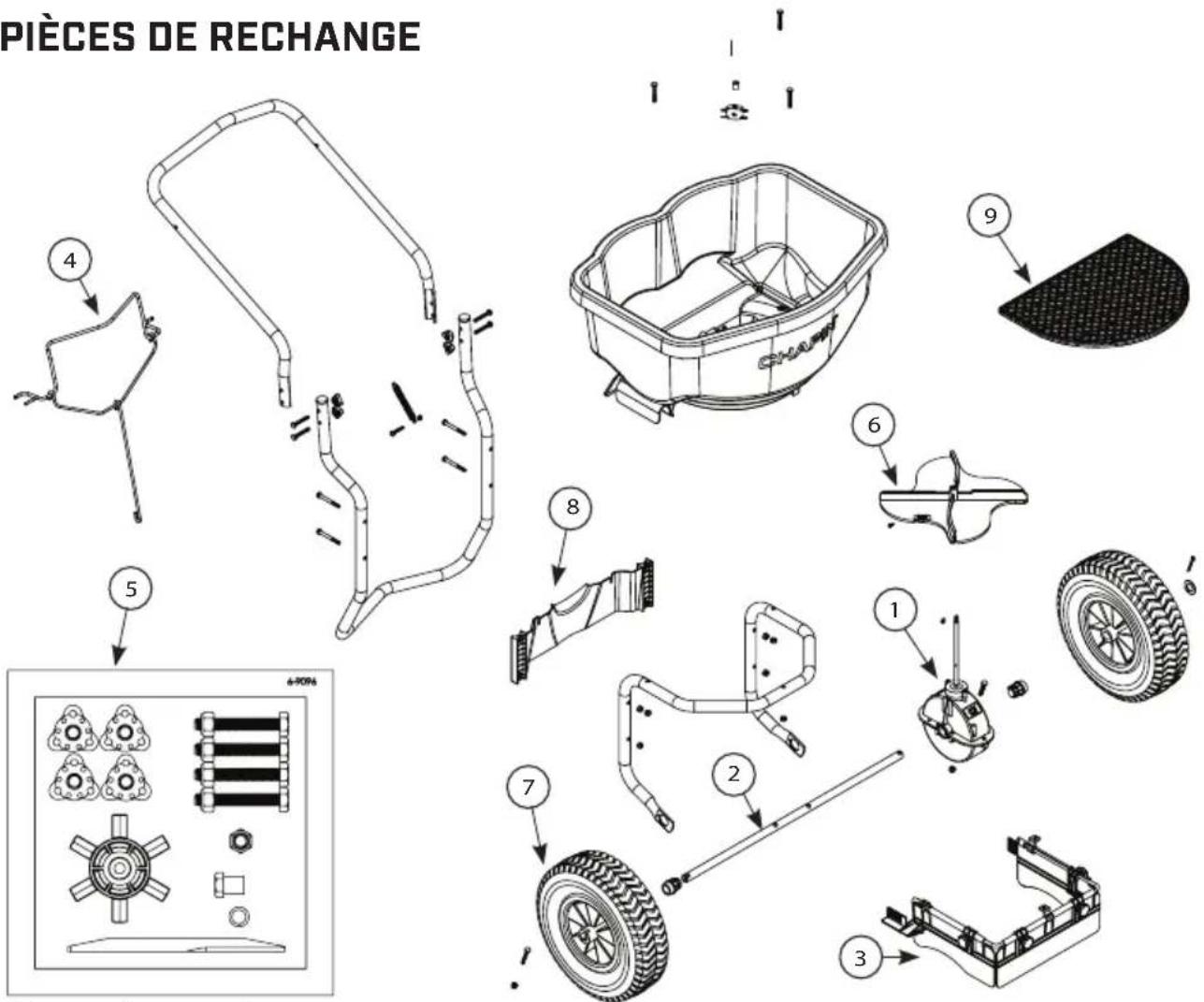

PIÈCES DE RECHANGE 4 5 6 7 8 9 1 2 3

Remarque : Les composants présentés dans le kit ne seront pas tous nécessaires pour votre modèle.

1 6-9071 1 Bloc de la boîte à engrenages
2 6-9040 1 Arbre d'entraînement avec 2 paliers
3 6-9083 1 Système de déflecteurs
4 6-9073 1 Bloc de l'étrier
5 6-9096 1 Foreuse
6 6-9061 1 Propulseur
7 6-9020 1 Roues avec matériel et instructions
8 6-9050 1 Cloison arrière
9 6-9001 1 Grille

Tableau de conversion d'application pour épandeur à pousser résidentiel et professionnel toute saiso
SCOTTS	2	2.5	3	3.25	3.5	4	4.75	5	5.5	6	7	8	9	10	11	12	13	14	15
CHAPIN	9	10	11	11	12	13	14	14	15	16	17	19	20	22	23	25	26	28	30

Directives d'application générale résidentielle et professionnelle toute saison
Désherbage 10-12
Engrais 12-16
Graines de graminées-Sursemis 16-20
Graines de graminées-Nouvelle pelouse 21-27
Sel et produit de déglacage 28-30

Pour plus d'informations sur l'étalonnage de votre épandeur Chapin : rendez-vous sur le site https://youtu.be/d-RPp8qrM1M

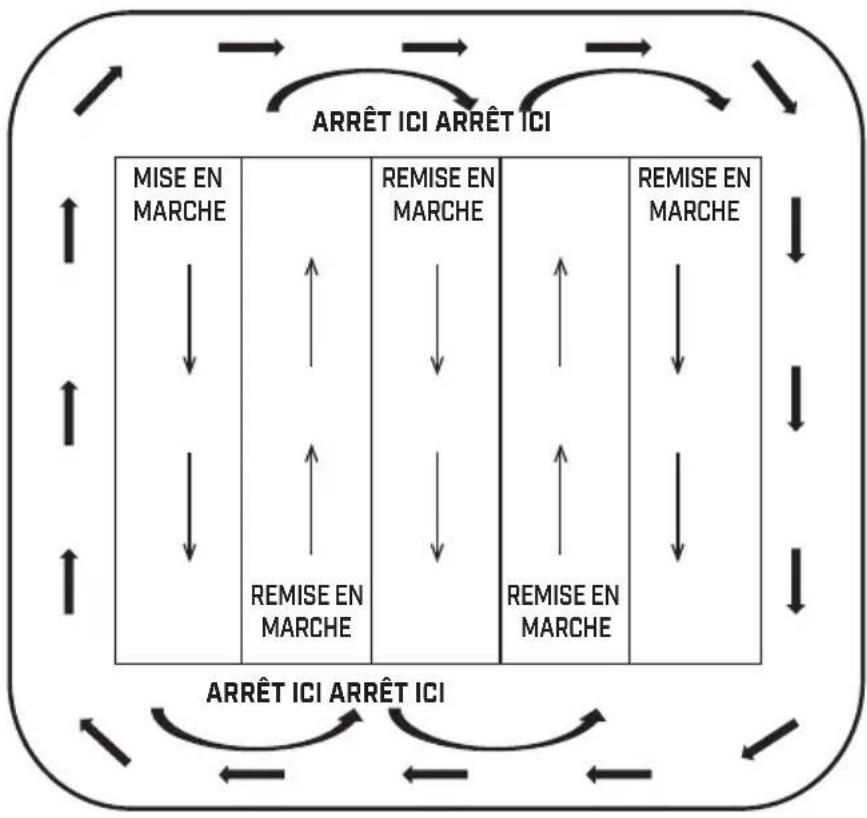

MODÈLE D'ÉPANDAGE TYPE

