Caractéristiques	Détails
Type de four	Four encastrable
Capacité	73 litres
Énergie	Électrique
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Température maximale	250°C
Fonctionnalités supplémentaires	Nettoyage par catalyse, minuterie numérique
Dimensions (HxLxP)	59.5 x 59.5 x 56.7 cm
Panneau de contrôle	Écran LED avec boutons tactiles
Consommation énergétique	A
Poids	35 kg
Sécurité	Verrouillage de sécurité, porte froide
Garantie	2 ans

FOIRE AUX QUESTIONS - WS5D7230S LG

Que faire si mon four LG WS5D7230S ne s'allume pas ?

Vérifiez que le four est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température du four LG WS5D7230S ?

Utilisez le bouton de réglage de la température sur le panneau de commande pour sélectionner la température souhaitée. Assurez-vous que le four est en mode de cuisson.

Pourquoi mon four LG WS5D7230S fait-il des bruits étranges ?

Des bruits peuvent être normaux lors de la cuisson, mais si le bruit persiste, vérifiez si des objets ne bloquent pas le ventilateur ou si des pièces internes sont desserrées.

Mon four ne chauffe pas correctement, que faire ?

Vérifiez si le mode de cuisson est correctement sélectionné. Si le problème persiste, il pourrait s'agir d'un problème avec l'élément chauffant ou le thermostat.

Comment nettoyer l'intérieur du four LG WS5D7230S ?

Utilisez un nettoyant pour four adapté et un chiffon doux. Évitez les éponges abrasives qui pourraient rayer les surfaces.

Comment déverrouiller la porte du four ?

Si la porte est verrouillée, attendez que le four refroidisse. Consultez le manuel pour savoir comment déverrouiller la porte manuellement si nécessaire.

Est-il normal que de la vapeur sorte du four pendant la cuisson ?

Oui, il est normal que de la vapeur sorte du four, surtout lors de la cuisson de plats contenant beaucoup d'humidité.

Où puis-je trouver le manuel d'utilisation du LG WS5D7230S ?

Vous pouvez télécharger le manuel d'utilisation sur le site officiel de LG dans la section support ou contacter le service client.

Comment régler les fonctions de cuisson programmées sur le four ?

Utilisez le panneau de commande pour sélectionner le mode de cuisson, puis suivez les instructions à l'écran pour programmer la durée et la température.

Que faire si l'affichage du four ne fonctionne pas ?

Vérifiez si l'appareil est alimenté en électricité. Si l'affichage reste éteint, contactez un technicien pour diagnostiquer le problème.

MODE D'EMPLOI WS5D7230S LG

Lisez attentivement ce manuel d'installation avant d'installer l'appareil et gardez-le à portée de main pour référence à tout moment.

FRANÇAIS

Ce manuel peut contenir des images ou un contenu différent du modèle que vous avez acheté.

Ce manuel est sujet à révision par le fabricant.

CONSIGNES DE SÉCURITÉ

LISEZ TOUTES LES INSTRUCTIONS AVANT UTILISATION....3

Messages de sécurité ....3

AVERTISSEMENT....3

Installation 4

INSTALLATION

Avant l'installation....6

Avant de commencer....6

Pièces / Outils....8

Installation et test du four....9

Raccordements électriques ....9

Installer le four ....9

Liste des vérifications des opérations ....10

Messages de sécurité

Votre sécurité et celle des autres sont très importantes.

Nous avons inclus de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Veillez à toujours lire et suivre tous les messages de sécurité.

Il s'agit du symbole d'alerte de sécurité.

Ce symbole vous avertit de dangers potentiels pouvant vous tuer ou vous blesser vous-même ainsi que d'autres personnes. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot AVERTISSEMENT ou ATTENTION.

Ces mots signifient :

AVERTISSEMENT

Vous pouvez être tué ou gravement blessé si vous ne suivez pas les instructions.

ATTENTION

Vous pouvez vous blesser ou endommager le produit si vous ne suivez pas les instructions.

Tous les messages de sécurité vous indiqueront de quel danger il s'agit, comment réduire les risques de blessure et ce qui peut se produire si les instructions ne sont pas suivies.

AVERTISSEMENT

AVERTISSEMENT

- Les informations contenues dans ce manuel doivent être suivies à la lettre.

- Le non-respect de ces consignes peut provoquer un incendie ou un choc électrique et entraîner des dommages matériels, des blessures ou la mort.

4 CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

- Lisez attentivement ce manuel avant d'utiliser l'appareil et le conserver à portée de main pour pouvoir le consulter à tout moment.

- Ne mettez AUCUN poids sur la porte du four. Ne laissez personne grimper, s'asseoir, se tenir debout ou se suspendre à la porte du four.

- Le four pourrait basculer et des blessures pourraient résulter d'un contact avec des aliments chauds ou avec le four lui-même.

• L'alimentation électrique doit être coupée pendant que les connexions électriques sont effectuées.

- Le non-respect de cette consigne peut entraîner des blessures graves, la mort ou un choc électrique.

• L'appareil doit être fixé à l'unité de conversion à l'aide des vis fournies.

- Dans le cas contraire, le four risque de tomber de l'armoire et de provoquer des blessures graves.

Installation

- Une connexion incorrecte du câblage domestique en aluminium aux fils de cuivre peut entraîner un danger électrique ou un incendie. N'utilisez que des connecteurs conçus pour relier le cuivre à l'aluminium et suivez scrupuleusement la procédure recommandée par le fabricant.

- N'obstruez pas l'orifice de ventilation avec du tissu.

• L'appareil ne doit pas être installé derrière une porte décorative afin d'éviter toute surchauffe.

• N'installez pas l'appareil sur le sol.

- L'appareil ne peut être installé que par un installateur qualifié, conformément aux instructions d'installation. Tout réglage et tout entretien doivent être effectués uniquement par des installateurs ou des techniciens de service qualifiés.

- Assurez-vous que l'appareil est éteint et débranchez l'appareil de l'alimentation électrique avant de remplacer la lampe afin d'éviter tout risque d'électrocution.

• Assurez-vous que l'appareil n'a pas été endommagé pendant le transport.
• L'appareil ne doit pas être alimenté par un dispositif de commutation externe tel qu'une minuterie, ni être raccordé à un circuit régulièrement mis sous et hors tension par un appareil.
  • Assurez-vous que les informations figurant sur la plaque signalétique correspondent aux conditions de raccordement électrique. Si tel n'est pas le cas, veuillez contacter un électricien.
• Ne branchez l'appareil que sur une prise de courant correctement installée et avec une mise à la terre du circuit domestique. En cas de doute, veuillez contacter un électricien.
• Cet appareil a une connexion à la terre pour des raisons fonctionnelles.
• La prise de courant doit être librement accessible après l'installation. Dans le cas contraire, il faut prévoir un connecteur multipolaire conformément aux règles d'installation.
• Ne branchez pas l'appareil sur une multiprise, un adaptateur secteur ou une rallonge.

• Veillez à ce que le câble de raccordement au réseau :

• Ne soit pas plié ou écrasé.

• N'entre pas en contact avec les éléments chauffants de l'appareil ou des sources de chaleur.
• N'entre pas en contact avec des pointes ou des arêtes tranchantes.

Avant l'installation

Avant de commencer

Retirez tout le ruban adhésif et les matériaux d'emballage avant d'utiliser le four. Jetez tous les sacs en plastique après avoir déballé le four.

Ne laissez jamais les enfants jouer avec les matériaux d'emballage

ATTENTION

• Assurez-vous que les armoires et les revêtements muraux autour du four peuvent supporter la température (jusqu'à 95 °C) générée par le four.
- Les façades des appareils voisins jusqu'au moins 70 °C.
- Une décoloration, un décollement ou une fonte peuvent se produire.
- L'unité de cuisine dans laquelle l'appareil est installé doit satisfaire aux exigences de stabilité de la norme DIN 68930.
- Au cours de l'installation, veillez à ce qu'aucune personne ne puisse entrer en contact avec des composants sous tension.
- Le four doit être installé par un électricien professionnel qualifié, conformément aux réglementations et normes correspondantes.
- Le four est un appareil lourd et doit être transporté avec le plus grand soin.
- Aucune modification ne peut être apportée aux caractéristiques techniques du four.

REMARQUE

Cette installation doit être effectuée par un installateur ou un technicien qualifié.

L'installation correcte est la responsabilité de l'installateur et la défaillance du produit due à une installation incorrecte n'est PAS couverte par la garantie.

- Consommateur : veuillez lire et conserver ces instructions pour référence ultérieure et veillez à

lire l'intégralité du MANUEL DU PROPRIÉTAIRE avant d'utiliser le produit.

• N'utilisez pas d'autres pièces que celles fournies lors de l'installation du produit.
• Veillez à ce que le four affleure la partie avant de l'enceinte.

Informations sur l'installation

Avant toute installation, veuillez vérifier les dimensions actuelles de la découpe et les comparez aux dimensions de la découpe indiquées ci-dessous. Il se peut que peu ou pas de travaux d'ébénisterie soient nécessaires.

REMARQUE

Assurez-vous que la base est au niveau et que la partie avant de l'armoire est carrée. Si la base de l'armoire n'est pas au niveau, les glissières du four auront tendance à glisser lors de l'ouverture de la porte.

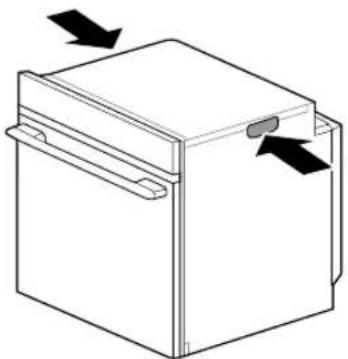

- Pour soulever le four, utilisez les trous sur le côté du four. Ne portez pas / ne tenez pas l'appareil par la poignée de la porte.

- Ne pas installer de lave-vaisselle sous le four.

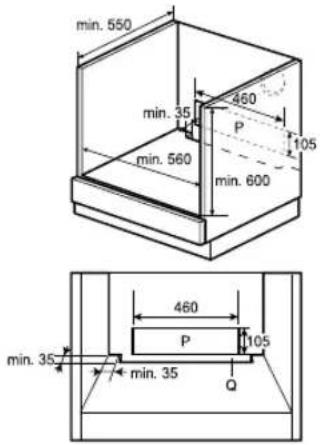

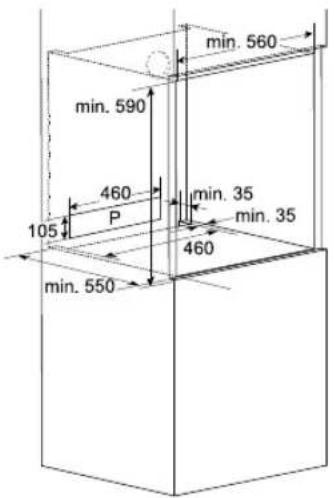

Schémas d'installation (pour un four encastrable simple 60cm)

Meuble encastrable Meuble sous évier Produit

REMARQUE

P : à l'arrière du meuble de cuisine

R : sur le côté du meuble de cuisine

Lors du montage d'un meuble encastré, déterminez la profondeur du meuble encastré de manière à ce que le décalage entre la face vitrée de la porte et la surface avant des meubles de gauche et de droite soit inférieur à 1 mm. Le four ne peut être installé que dans un meuble ouvert ou une alcôve et doit respecter les espaces de ventilation requis.

Si vous le souhaitez, créez les trous avec P et R pour permettre aux lignes électriques de passer à travers l'armoire.

	Meuble encastrable Meuble sous évier Produit
Profondeur de découpe	min. 550 min. 550 546
Largeur de la découpe min. 560 min. 560 560
Hauteur de la découpe min. 590 min. 600 579

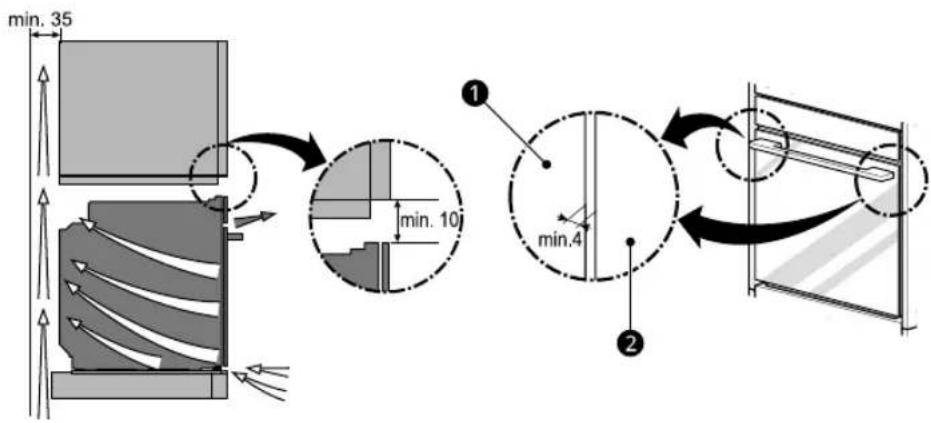

Ventilation

Pour une ventilation correcte, il faut prévoir une ouverture de ventilation de 35 mm entre la paroi arrière et le sol du meuble d'installation, un espace de ventilation de 10 mm/4 mm entre le bord supérieur du four et le bord inférieur du meuble, et entre le bord des deux côtés du four et le meuble latéral, ces ouvertures

8 INSTALLATION

ne devant être fermées d'aucune manière. Ces ouvertures ne doivent en aucun cas être fermées. Veillez donc à ce que les côtés ne touchent pas les bords avant du meuble.

① Four
② Fermez le meuble de cuisine ou l'appareil.

Pièces / Outils

AVERTISSEMENT

- L'utilisation des vis de montage est un impératif. Dans le cas contraire, le four risque de tomber de l'armoire et de provoquer des blessures graves.

Pièces fournies

1

2

3

① Vis à bois pour le montage (4X25) (2 unités)
② Coussin en caoutchouc (2 unités)
③ Vis de montage de l'armoire (2 unités)

Outils nécessaires

1

2

3

① Tournevis cruciforme Phillips

② Mètre ruban
③ Gants

REMARQUE

• Respecter tous les codes et ordonnances en vigueur.
• Demandez à l'installateur de vous montrer l'emplacement du disjoncteur ou du fusible. Marquez-le pour pouvoir le consulter facilement.
• Comme pour tout appareil générant de la chaleur, vous devez prendre certaines précautions de sécurité.
• Assurez-vous que votre appareil est installé et mis à la terre correctement par un installateur ou un technicien de service qualifié.

Installation et test du four

Raccordements électriques

Raccordement à un circuit à 3 fils

Le four doit être raccordé par un spécialiste agréé, conformément à ces instructions et aux réglementations locales. Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension d'alimentation de votre domicile.

Le four doit être raccordé à l'alimentation électrique au moyen d'un sectionneur omnipolaire avec une distance de contact minimale de 3 mm et doit être raccordé à une prise de courant mise à la terre conformément à la loi. L'interrupteur de coupure (d'isolement) de l'alimentation doit être accessible après l'installation. Les composants du four fonctionnent à 230 V / 16 A. Identifiez la phase et le conducteur neutre sur le câble d'alimentation avant d'effectuer le raccordement. Un branchement incorrect peut endommager le four. Raccordez le four à l'alimentation électrique.

Raccordez électriquement l'appareil à l'aide de la fiche à contact de protection

L'appareil ne doit être raccordé qu'à une prise de courant à contact de protection correctement installée. Insérez la fiche dans la prise de courant à contact de protection. Lorsque l'appareil est installé, la fiche du cordon d'alimentation doit être librement accessible. Si l'accès libre n'est pas possible, un sectionneur doit être intégré dans l'installation électrique permanente conformément aux règles d'installation.

① Phase (marron)
② Terre (jaune/vert)
③ Neutre (bleu)

REMARQUE

- Connectez le fil de terre vert et jaune au pôle ② de la borne, le fil de phase marron ou rouge au pôle ① et le fil neutre bleu ou noir au pôle ③.

Installer le four

Déplacement du four

Deux personnes ou plus doivent soulever le four à l'aide des poignées situées sur les côtés du four. Pour éviter les blessures, portez toujours des gants de sécurité lorsque vous déplacez l'appareil. Soyez toujours prudent car les panneaux de l'armoire peuvent présenter des bords tranchants.

En portant l'appareil par la poignée de la porte, cette-ci risque de se casser. La poignée de la porte ne peut pas supporter le poids de l'appareil. Ne portez pas et ne tenez pas l'appareil par la poignée de la porte.

1 Placez l'appareil aux endroits désignés dans la cuisine et branchez l'alimentation électrique.

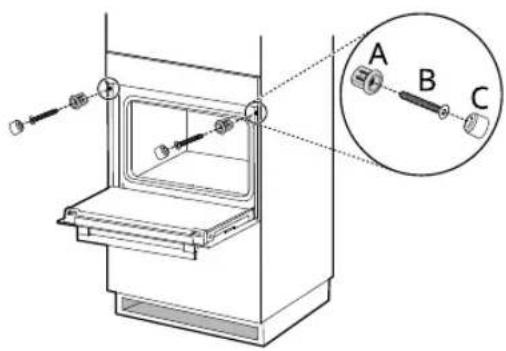

2 Pour repérer les trous de montage fixes, ouvrez la porte de l'appareil et regardez le cadre latéral de l'appareil (dans la positon indiquée).
3 Fixez l'appareil au moyen de deux supports de montage A et des vis B fournis avec l'appareil.
4 Après l'installation, vérifiez que l'appareil est correctement ventilé.

Liste des vérifications des opérations

Chacune des fonctions a été vérifiée en usine avant l'expédition. Il est toutefois conseillé de vérifier une nouvelle fois le fonctionnement du four. Reportez-vous au manuel du propriétaire. Suivez les instructions pour la vérification de base.

1 Mettez l'appareil sous tension.
- Le signal sonore initial se fait entendre et l'animation de démarrage ou l'horloge apparaît à l'écran.
2 Vérifiez le fonctionnement du mode Chaleur tournante.

Appuyez sur Démarrer. Le four commence à préchauffer. Vérifiez le fonctionnement du ventilateur de convection. Le ventilateur de convection se trouve dans la paroi arrière.

Un signal sonore retentit une fois le préchauffage terminé. Appuyez sur Pause et Arrêt.

• Le compartiment de cuisson ne chauffe pas.
- Assurez-vous que l'icône du mode Démo (« Demo ou D ») s'affiche à l'écran. Lorsque le mode Démo est activé, l'appareil ne chauffe pas. Désactivez le mode avant d'utiliser le four. Reportez-vous au manuel de l'utilisateur pour désactiver le mode.

3 Vérifiez le fonctionnement du mode Gril.

• Sélectionnez Gril grande surface, puis réglez la température souhaitée.
• Appuyez sur Démarrer. La porte du four doit être fermée pour utiliser la fonction Gril. Appuyez sur Pause et Arrêt pour annuler à tout moment.

4 Ainsi, allumez et éteignez l'éclairage du four pour vérifier qu'il fonctionne normalement.

REMARQUE

• Une petite quantité de fumée et d'odeur peut être perceptible pendant la période de rodage initiale.
• Si le four ne fonctionne pas correctement, consultez le manuel du propriétaire pour obtenir une liste de dépannage. La liste comprend des cas courants qui ne sont pas dus à des défauts de fabrication ou de matériaux de ce produit. Si le problème persiste, contactez le revendeur.
• Reportez-vous à la garantie figurant sur la carte de garantie pour connaître le numéro d'appel gratuit et l'adresse du service après-vente de LG.
• Ce manuel peut contenir des images ou un contenu différent du modèle que vous avez acheté.
• Ce manuel est susceptible d'être révisé par le fabricant.
