BEDIENUNGSANLEITUNG WS5D7230S LG

INSTALLATIONSANLEITUNG

EINBAUBACKOFEN

Lesen Sie diese Installationsanleitung sorgfältig durch, bevor Sie das Gerät installieren, und bewahren Sie sie jederzeit zum Nachschlagen auf.

DEUTSCH

Diese Bedienungsanleitung kann Abbildungen oder Inhalte enthalten, die sich von Ihrem Modell unterscheiden.

Änderungen an dieser Bedienungsanleitung durch den Hersteller bleiben vorbehalten.

WICHTIGE SICHERHEITSANWEISUNGEN

LESEN SIE ALLE ANWEISUNGEN VOR DEM GEBRAUCH ....3

Warnmeldungen ....3

WARNUNG ....3

Installation 4

AUFSTELLEN

Vor dem Aufstellen....6

Vor der Inbetriebnahme ....6

Teile / Werkzeuge....8

Einbau und Prüfung des Ofens 9

Elektrische Anschlüsse 9

Einbau des Ofens 9

Testlauf....10

WICHTIGE SICHERHEITSANWEISUNGEN

LESEN SIE ALLE ANWEISUNGEN VOR DEM GEBRAUCH

Warnmeldungen

Ihre Sicherheit und die Sicherheit anderer ist sehr wichtig.

In dieser Anleitung und auf Ihrem Gerät finden Sie viele wichtige Sicherheitshinweise. Lesen und befolgen Sie stets alle Sicherheitshinweise.

Dies ist das Sicherheitswarnsymbol.

Dieses Symbol macht Sie auf potenzielle Gefahren aufmerksam, die Sie und andere Personen töten oder verletzen können. Alle Sicherheitshinweise folgen dem Sicherheitswarnsymbol und dem Wort WARNUNG oder ACHTUNG.

Diese Wörter bedeuten:

WARNUNG

Sie können getötet oder schwer verletzt werden, wenn Sie die Anweisungen nicht befolgen.

ACHTUNG

Sie können sich verletzen oder Schäden am Produkt verursachen, wenn Sie die Anweisungen nicht befolgen.

Alle Sicherheitshinweise informieren Sie über die potenzielle Gefahr, teilen Ihnen mit, wie Sie das Verletzungsrisiko verringern können, und sagen Ihnen, was passieren kann, wenn die Anweisungen nicht befolgt werden.

WARNUNG

WARNUNG

• Die Informationen in dieser Bedienungsanleitung müssen genau befolgt werden.

4 WICHTIGE SICHERHEITSANWEISUNGEN

- Andernfalls kann es zu Feuer oder Elektroschocks kommen, was zu Sachschäden, Verletzungen oder zum Tod führen kann.

- Lesen Sie diese Bedienungsanleitung vor dem Einbau des Geräts gründlich durch und halten Sie sie zum Nachschlagen jederzeit griffbereit.

- Klettern, setzen, stellen oder hängen Sie sich nicht auf/an die geöffnete Backofentür und legen Sie dort keine schweren Gegenstände ab.

- Der Ofen könnte umkippen und Verletzungen durch Kontakt mit heißen Speisen oder dem Ofen selbst verursachen.

- Während des Verbindens der elektrischen Anschlüsse muss die Stromzufuhr unterbrochen werden.

- Nichtbeachtung kann zu schweren Verletzungen, Tod oder Elektroschock führen.

- Das Gerät muss mit den beiliegenden Schrauben am Umrüstgerät angebracht werden.

- Bei Nichtbeachtung kann der Ofen aus dem Schrank fallen und schwere Verletzungen verursachen.

Installation

- Ein unsachgemäßer Anschluss von Aluminium-Hausinstallationen an Kupferleitungen kann zu einer elektrischen Gefährdung oder zu Feuer führen. Verwenden Sie nur Steckverbinder, die für die Verbindung von Kupfer und Aluminium ausgelegt sind, und halten Sie sich genau an die vom Hersteller empfohlene Vorgehensweise.

- Verstopfen Sie die Lüftungsöffnung nicht mit Gewebe.

- Das Gerät darf nicht hinter einer Dekortür installiert werden, um eine Überhitzung zu vermeiden.

- Stellen Sie das Gerät nicht auf den Boden auf.

- Das Gerät darf nur von einem qualifizierten Installateur gemäß der Installationsanleitung installiert werden. Alle Anpassungen und Servicearbeiten sollten nur von qualifizierten Installateuren oder Servicetechnikern durchgeführt werden.

WICHTIGE SICHERHEITSANWEISUNGEN

5

• Stellen Sie sicher, dass das Gerät ausgeschaltet ist und trennen Sie das Gerät von der Stromversorgung, bevor Sie die Lampe austauschen, um die Gefahr eines Elektroschocks zu vermeiden.
• Stellen Sie sicher, dass das Gerät während des Transports nicht beschädigt wurde.
• Das Gerät darf nicht über eine externe Schalteinrichtung wie z. B. eine Zeitschaltuhr versorgt oder mit einem Stromkreis verbunden werden, der regelmäßig durch ein Gerät ein- und ausgeschaltet wird.
• Stellen Sie sicher, dass die Angaben auf dem Typenschild mit den elektrischen Anschlussbedingungen übereinstimmen. Andernfalls wenden Sie sich bitte an einen Elektriker.
• Verbinden Sie das Gerät nur mit einem ordnungsgemäß installierten Steckplatz mit Erdungsanschluss an den Haushaltsstromkreis. Im Zweifelsfall wenden Sie sich bitte an einen Elektriker.
• Dieses Gerät verfügt über einen Erdungsanschluss für Funktionszwecke.
• Der Netzstecker muss nach der Installation frei zugänglich sein. Andernfalls muss gemäß den Installationsvorschriften eine allpolige Trennung vorgesehen werden.
• Verbinden Sie das Gerät nicht mit einer Steckdosenleiste, einem Netzadapter oder einem Verlängerungskabel.

• Stellen Sie sicher, dass das Netzanschlusskabel:

• nicht geknickt oder gequetscht ist.

• nicht mit heißen Teilen des Gerätes oder Wärmequellen in Berührung kommt.
• nicht mit scharfen Stellen oder Kanten in Berührung kommt.

Vor der Inbetriebnahme

Entfernen Sie alle Band- und Verpackungsmaterialien, bevor Sie den Ofen installieren. Entsorgen Sie alle Plastiktüten nach dem Auspacken des Ofens.

Lassen Sie Kinder nie mit dem Verpackungsmaterial spielen.

VORSICHT

• Stellen Sie sicher, dass die Schränke und Wandverkleidungen in der Umgebung des Ofens der vom Ofen erzeugten Temperatur (bis zu 95 °C) standhalten können.

• Frontseiten von benachbarten Geräten bis zu mindestens 70 °C.

• Es kann zu Verfärbung, Ablösung oder Schmelzen kommen.

• Der Küchenblock, in dem das Gerät eingebaut ist, muss den Anforderungen an die Standsicherheit nach DIN 68930 entsprechen.

• Bei der Installation ist sicherzustellen, dass keine Personen mit spannungsführenden Bestandteilen in Berührung kommen können.

• Der Ofen muss von einer qualifizierten Elektrofachkraft gemäß den entsprechenden Vorschriften und Normen installiert werden.
• Der Ofen ist ein schweres Gerät und muss mit großer Sorgfalt transportiert werden.
• An den technischen Merkmalen des Ofens dürfen keine Änderungen vorgenommen werden.

HINWEIS

Die Installation muss von einem qualifizierten Installateur oder Techniker durchgeführt werden. Für die ordnungsgemäße Aufstellung haftet der Installateur, und Produktfehler, die auf eine unsachgemäße Aufstellung zurückzuführen sind, werden NICHT von der Garantie abgedeckt.

• Verbraucher: Bitte lesen Sie diese Anleitung und halten Sie sie zum Nachschlagen bereit. Achten Sie darauf, dass Sie die gesamte BEDIENUNGSANLEITUNG vor dem Gebrauch lesen.
• Verwenden Sie beim Aufstellen des Geräts keine anderen als die mitgelieferten Montageteile.
• Stellen Sie sicher, dass der Ofen bündig mit der Vorderseite des Gehäuses ist.

Informationen zur Aufstellung

Bitte prüfen Sie vor dem Einbau die aktuellen Ausschnittmaße und vergleichen Sie diese mit den unten abgebildeten Größen. Unter Umständen sind keine oder nur geringe Schrankarbeiten erforderlich.

HINWEIS

Stellen Sie sicher, dass der Sockel eben ist und die Vorderseite des Schranks rechtwinklig ist. Wenn der Schrankboden nicht eben ist, neigen die Teleskopauszugsschienen dazu, beim Öffnen der Tür herauszurutschen.

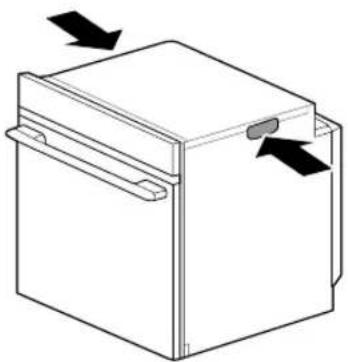

- Verwenden Sie zum Anheben des Ofens dessen seitliche Öffnungen. Das Gerät darf nicht am Türgriff getragen/gehalten werden.

- Installieren Sie keinen Geschirrspüler unter den Ofen.

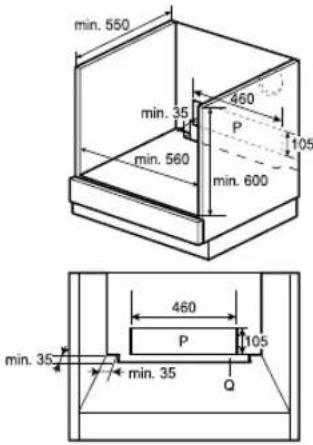

Einbauzeichnungen (für 24"-Einzel-Einbauofen)

Hochschrank Unterschrank Produkt

HINWEIS

P: Rückseite des Einbaumöbels R: Seite des Einbaumöbels

Bei der Montage in einem Einbauschrank ist dessen Tiefe so zu bemessen, dass der Versatz zwischen der Türglasfläche und der Frontfläche des linken und rechten Seitenmöbels weniger als 1 mm beträgt. Der Ofen darf nur in einen offenen Schrank oder eine Nische eingebaut werden und muss die erforderlichen Lüftungsöffnungen aufweisen.

Falls gewünscht, erstellen Sie die Aussparungen bei P und R, damit die Anschlussleitung durch den Schrank geführt werden kann.

	Hochschrank Unterschrank Produkt
Ausschnitttiefe min.	550 min. 550 546
Ausschnittbsreite min.	560 min. 560 560
Ausschnittshöhe min.	590 min. 600 579

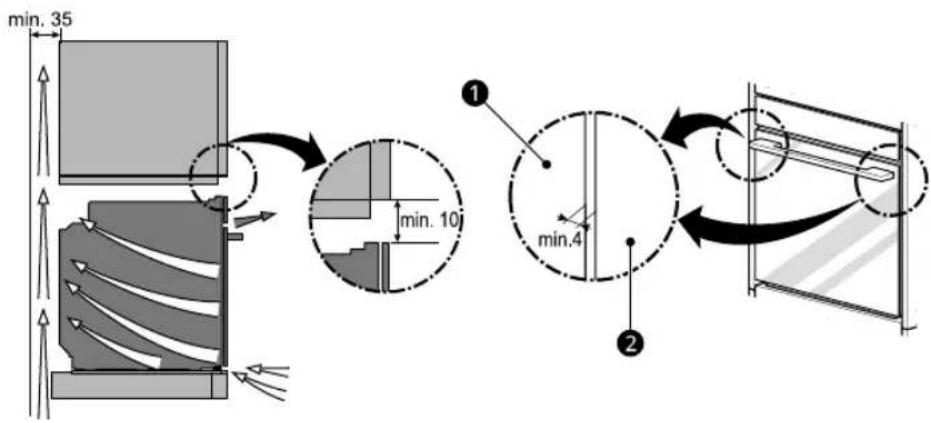

Belüftung

Für eine einwandfreie Belüftung ist eine Lüftungsöffnung von 35 mm zwischen der Geräte- und Möbelrückwand Boden des Einbauschranks, ein Lüftungsspalt von 10 mm/4 mm zwischen dem oberen Rand des Ofens und dem unteren Rand des darüberliegenden sowie zwischen dem beidseitigen Rand des

8 AUFSTELLEN

Ofens und dem Seitenschrank erforderlich, diese Öffnungen dürfen auf keinen Fall geschlossen werden. Stellen Sie also sicher, dass die Seiten nicht an den Vorderkanten des Gehäuses anliegen.

① Ofen
② Einbaumöbel

Teile / Werkzeuge

⚠️ WARNING

- Es müssen Befestigungsschrauben verwendet werden. Bei Nichtbeachtung kann der Ofen aus dem Schrank herunterfallen und schwere Verletzungen verursachen.

Mitgelieferte Teile

1

2

3

① Holzschraube (4X25) (2 Stk.)
② Gummiauflage (2 Stk.)
③ Schraubbefestigung für den Schrank (2 Stk.)

Benötigte Werkzeuge

1

2

3

1 Kreuzschlitzschraubendreher

② Maßband
③ Handschuhe

HINWEIS

• Halten Sie alle geltenden Vorschriften und Verordnungen ein.
• Lassen Sie sich vom Installateur zeigen, wo sich der Schutzschalter oder die Sicherung befindet. Markieren Sie ihn, damit Sie ihn leicht finden können.
• Wie bei jedem Gerät, das Wärme erzeugt, sollten Sie bestimmte Vorsichtsmaßnahmen beachten.
• Stellen Sie sicher, dass Ihr Gerät ordnungsgemäß von einem qualifizierten Installateur oder Servicetechniker installiert und geerdet wurde.

Einbau und Prüfung des Ofens

Elektrische Anschlüsse

3-Leiter-Anschluss

Der Ofen muss von einem zugelassenen Fachmann gemäß dieser Installationsanweisung und unter Einhaltung der örtlichen Vorschriften angeschlossen werden. Stellen Sie sicher, dass die auf dem Typenschild angegebene Spannung mit der Versorgungsspannung in Ihrem Haus übereinstimmt.

Der Ofen muss über einen allpoligen Trennschalter mit einem Mindestkontaktabstand von 3 mm an die Stromversorgung und an einen gesetzlich vorgeschriebenen Erdungsanschluss angeschlossen werden. Der Netztrennschalter (Isolierung) soll nach der Installation zugänglich sein. Die Bestandteile des Ofens werden mit 230 V / 16 A betrieben. Stellen Sie vor dem Anschließen den Phasen- und den Nullleiter der Zuleitung fest. Ein unsachgemäßer Anschluss kann zu Schäden am Ofen führen.

Stecken Sie den Gerätestecker in eine vorschriftsmäßig installierte Haushaltssteckdose.

Verbinden Sie das Gerät elektrisch mit dem Schutzkontaktstecker

Das Gerät darf nur mit einem ordnungsgemäß installierten Schutzkontaktsteckplatz verbunden werden. Stecken Sie den Stecker in den Schutzkontaktsteckplatz ein. Bei der Installation des Gerätes muss der Netzstecker des Stromkabels frei zugänglich sein. Ist ein freier Zugang nicht möglich, muss gemäß den Installationsvorschriften ein Trennschalter in die dauerhafte Elektroinstallation eingebaut werden.

① Stromführender Leiter (braun)
② Erdungsleiter (gelb/grün)
③ Neutralleiter (blau)

HINWEIS

- Verbinden Sie den grünen und gelben Erdungsleiter mit dem Klemmenpol ②, den stromführenden braunen oder roten Leiter mit dem Pol ① und den neutralen blauen oder schwarzen Leiter mit dem Pol ③.

Einbau des Ofens

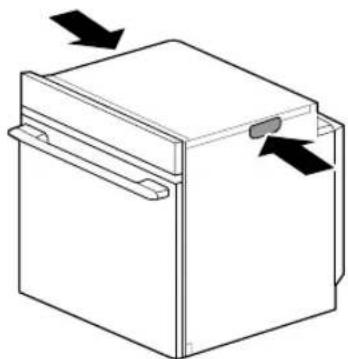

Ofen bewegen

Lassen Sie den Ofen von zwei oder mehr Personen an den seitlichen Griffmulden anheben.

Um Verletzungen zu vermeiden, tragen Sie beim Bewegen des Geräts immer Schutzhandschuhe. Seien Sie immer vorsichtig, da die Gehäusewände scharfkantig sein können.

Das Tragen des Geräts am Türgriff kann dazu führen, dass dieser abbricht. Der Türgriff kann

dem Gewicht des Geräts nicht standhalten. Tragen oder halten Sie das Gerät nicht am Türgriff.

1 Stellen Sie das Gerät an den vorgesehenen Stellen in der Küche auf und verbinden Sie die Stromversorgung.

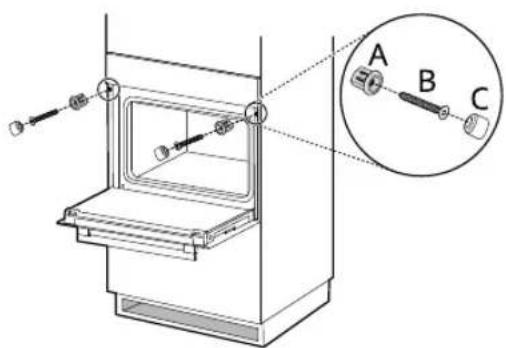

2 Um die Befestigungslöcher zu finden, öffnen Sie die Gerätetür und schauen Sie auf den Seitenrahmen des Geräts (abgebildete Position).
3 Fixieren Sie das Gerät mit den beiden mitgelieferten Schraubbefestigungen A und den Schrauben B.
4 Prüfen Sie nach dem Einbau, ob das Gerät den richtigen Abstand für die Belüftung hat.

Jede der Funktionen wurde vor der Auslieferung werkseitig geprüft. Es wird jedoch empfohlen, die Funktionsfähigkeit des Ofens noch einmal zu überprüfen. Beziehen Sie sich auf die Bedienungsanleitung. Zur grundlegenden Prüfung befolgen Sie bitte die nachfolgenden Anweisungen.

1 Schalten Sie die Stromversorgung ein.

- Der erste Signalton ertönt und die Startanimation oder die Zeitanzeige erscheint auf dem Display.

2 Prüfen Sie die Funktionsfähigkeit des Heißluftbetriebs.

Berühren Sie Start. Der Ofen beginnt mit dem Aufheizen. Prüfen Sie den Betrieb des Ventilators. Der Ventilator befindet sich an der Rückwand.

Ein Glockenton ertönt, sobald das Aufheizen abgeschlossen ist. Berühren Sie Pause&Stopp.

• Der Garaum heizt nicht auf.

- Stellen Sie sicher, dass das Symbol für den Demo-Modus ("Demo oder D") auf dem Display angezeigt wird. Bei eingeschaltetem Demo-Modus heizt das Gerät nicht auf. Deaktivieren Sie den Modus, bevor Sie den Ofen benutzen. Beziehen Sie sich auf die Bedienungsanleitung, um den Modus zu deaktivieren.

3 Prüfen Sie die Funktionsfähigkeit des Grillbetriebs.

• Wählen Sie Großer Grill, und stellen Sie dann die gewünschte Temperatur ein.
• Berühren Sie Start. Die Ofentür muss geschlossen sein, um die Grillfunktion nutzen zu können. Berühren Sie Pause&Stopp, um den Vorgang zu jeder Zeit abzubrechen.

4 Schalten Sie dann die Ofenbeleuchtung ein und aus, um zu prüfen, ob die Beleuchtung in Ordnung sind.

HINWEIS

• Während der Funktionsprüfung kann es zu einer leichten Rauch- und Geruchsentwicklung kommen.
• Wenn der Ofen nicht ordnungsgemäß funktioniert, finden Sie in der Bedienungsanleitung eine Liste zur Fehlerbehebung. Die Liste enthält häufig auftretende Probleme, die nicht auf einen Verarbeitungs- oder Materialfehler des Geräts zurückzuführen sind. Wenn das Problem ständig auftritt, wenden Sie sich an den Händler.
• Beziehen Sie sich auf die Garantie in der Garantiekarte, um die gebührenfreie Servicenummer und Adresse von LG zu erfahren.
• In dieser Installationsanleitung können Abbildungen oder Inhalte enthalten sein, die sich von dem von Ihnen gekauften Modell unterscheiden können.
• Der Hersteller behält sich vor, dieses Benutzerhandbuch zu ändern.
