Type de produit	Rideau de soudure / Écran de protection pour soudage
Marque	Stamos
Modèle	SWS04
Dimensions de l'écran (L x H)	2390 x 1750 mm
Épaisseur de l'écran	0,4 mm
Matériau de l'écran	Plastique réfractaire résistant aux UV, fibres de Kevlar
Poids de l'écran	2,4 kg
Norme	EN ISO 25980
Transmission lumineuse (source A)	0,93 %
Perméabilité spectrale (210 - 313 nm)	< 0,002 %
Perméabilité spectrale (313 - 400 nm)	< 3 %
Niveau de risque (400 - 1400 nm)	0,6
Transmission lumineuse après UV	0,63 %
Changement relatif de transmission après UV	29,6 %
Niveau de risque après UV	0,59
Matériau du cadre	Structure en acier, roues en plastique
Roues avec freins	Oui, deux roues équipées de freins
Utilisation principale	Protection contre rayons lumineux, étincelles et éclats de soudage
Méthode d'assemblage	Système de verrouillage avec éléments numérotés (1-9), clé à molette requise
Nettoyage recommandé	Chiffon doux, eau et savon. Ne pas utiliser de solvants (essence, alcool, etc.)
Consignes de sécurité	Contrôler l'état après chaque utilisation, ne pas utiliser de matériel défectueux
Protection UV	Oui, résistant aux UV selon norme EN ISO 25980

FOIRE AUX QUESTIONS - SWS04 Stamos

Comment assembler le stand du rideau de soudure Stamos SWS04 ?

L'assemblage se fait en plaçant les éléments numérotés comme sur l'illustration. Les éléments 1, 2, 9, 4 et 5 sont reliés par un système de verrouillage. L'élément 3 fixe des pièces de support supplémentaires sur l'élément 1. Les éléments 5 et 6 se fixent avec une clé à molette. Les vis sans tête 7 et 8 sont insérées dans les trous de la base du pied (N°6) et sécurisées avec un écrou.

Quel est le matériau de l'écran du Stamos SWS04 ?

L'écran est en plastique réfractaire résistant aux UV, renforcé de fibres de Kevlar. Il offre une excellente protection contre les rayons lumineux, étincelles et éclats.

Comment nettoyer le rideau de soudure Stamos SWS04 ?

Nettoyez les parties en plastique avec un chiffon doux, de l'eau et du savon. N'utilisez jamais de solvants comme l'essence, les diluants, le benzène, l'alcool ou l'huile, car ils pourraient endommager les pièces en plastique. Pour le cadre, utilisez uniquement des substances non corrosives.

Quelles sont les dimensions de l'écran du Stamos SWS04 ?

L'écran mesure 2390 mm de largeur sur 1750 mm de hauteur, avec une épaisseur de 0,4 mm.

Le Stamos SWS04 est-il conforme à une norme de sécurité ?

Oui, il répond à la norme EN ISO 25980 pour les rideaux de soudure. Il offre des niveaux de transmission lumineuse et de perméabilité spectrale contrôlés pour protéger des rayons UV et infrarouges.

Le cadre du Stamos SWS04 est-il mobile ?

Oui, le cadre est équipé de roues en plastique pour un déplacement facile sur une surface plane. Deux des roues sont munies de freins pour immobiliser la structure.

Quel est le poids de l'écran du Stamos SWS04 ?

L'écran pèse 2,4 kg, ce qui le rend facile à manipuler lors de l'installation.

Puis-je utiliser le rideau de soudure Stamos SWS04 en extérieur ?

Le rideau est conçu pour une utilisation en intérieur ou en extérieur protégé. Il résiste aux UV, mais il est conseillé de le protéger contre les dommages mécaniques pendant le transport et de vérifier son état régulièrement.

Comment vérifier l'état du Stamos SWS04 après utilisation ?

Inspectez visuellement l'écran et le cadre pour détecter toute déchirure, perforation ou déformation. N'utilisez jamais du matériel défectueux. Assurez-vous que les attaches et les roues sont en bon état.

Quels types de soudage le Stamos SWS04 protège-t-il ?

Le rideau est adapté à la plupart des procédés de soudage à l'arc, comme le MIG/MAG, le TIG et le soudage à l'électrode. Il bloque efficacement les rayons lumineux, les étincelles et les éclats.

MODE D'EMPLOI SWS04 Stamos

Nom du produit	Rideaux de soudure
Modèle	SWS03 SWS04 SWS02N
Dimensions de l'écran [mm]	2390x0,4x1750
Dimensions du cadre [mm]	-- 2390x1960
Matériau de l'écran	Plastique réfractaire,résistant aux UV,Fibres de Kevlar
Transmission lumineuse basée sur une source lumineuse de A>0,0001 [%]	0,9 0,93
Perméabilité spectrale pour la longueur d'onde 210nm x ≤313nm [%]	< 0,002
Perméabilité spectrale pour la longueur d'onde 313nm x ≤400nm [%]	< 3
Niveau de risque <1 (400nm x ≤1400nm)	0,66 0,6
Transmission lumineuse basée sur une source lumineuse A après rayons UV [%]	0,66 0,63
Changement relatif de la transmission de la lumière après rayons UV [%]	11	29,6
Niveau de risque <1 (400nm x ≤1400nm) après exposition aux rayons UV	0,21 0,59
Matériau du cadre	-- Structure en acier,roues en plastique
Poids de l'écran [kg]	2,4
Poids du cadre [kg]	--	6,35

UTILISATION

Le rideau de soudure est un dispositif de protection individuel qui permet de fermer et de sécuriser votre espace de travail. Il permet de protéger les personnes environnantes des rayons lumineux, étincelles et éclats. L'utilisateur assume toute responsabilité en cas de dommages liés à un usage inapproprié de l'appareil.

ASSEMBLAGE DU STAND

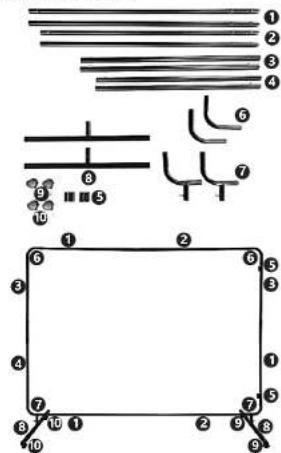

Montez l'écran de protection en plaçant les différents éléments comme sur l'illustration.

1. Les éléments désignés par les numéros 1, 2, 9, 4 et 5 sont reliés par un système de verrouillage.

2. L'élément n° 3 sort à fixer des pièces de support supplémentaires. Ils doivent être montés sur l'élément 1 qui est positionné entre les fermetures à cliquets.

3. Les éléments n°5 et 6 sont à fixer avec une clé à molette.
4. Les vis sans tête 7 (avec frein) et à (sans frein) sont à insérer dans les trous de la base du pied (N°6) et à sécuriser avec un écrou
5. Le cadre est maintenant prêt-à-l'emploi.

INFORMATIONS RELATIVES À L'UTILISATION

• Le rideau de soudure répond à la norme EN ISO 25980.
- Tous les trous de montage se trouve dans la circonférence de l'écran et doivent être utilisés avec les attaches fournies.
- Le cadre dispose de roues en plastique pour pouvoir déplacer la structure en toute facilité sur une surface plate. Deux des roues sont équipées de freins.
- Contrôlez l'état du matériel après chaque utilisation - N'utilisez jamais du matériel défectueux.
- No pas nettoyer les parties en plastique avec des solvants. L'essence, les diluants, le benzène, l'alcool ou l'huile peuvent endommager les pièces en plastique. Nettoyez les avec un chiffon doux, de l'eau et du savon.
- N'utilisez que des substances non corrosives pour nettoyer les surfaces du cadre.
- Protégez l'appareil contre tout dommage mécanique qui pourrait se produire pendant le transport
