Type de produit	Panneau solaire photovoltaïque
Marque	Mestic
Modèle	MSBC-110
Puissance nominale	110 W (estimation)
Tension nominale	12 V / 24 V (configurable en série/parallèle)
Matériau du panneau	Verre trempé avec cadre en aluminium
Boîte de jonction	Intégrée, câbles préconnectés
Type de cellules	Silicium polycristallin (estimation)
Dimensions (estimation)	Environ 1000 x 500 x 30 mm
Poids (estimation)	Environ 10 kg
Installation	Montage horizontal ou vertical sur surface plane, avec supports adhésifs ou collage
Connexion	Série (24 V) ou parallèle (12 V) pour plusieurs panneaux
Entretien	Nettoyage occasionnel avec chiffon doux, détergent doux et 50 % d'eau
Sécurité	Ne pas démonter, éviter les rayures et les courts-circuits pendant l'installation
Recyclage	Conforme à la directive DEEE (2012/19/EU) - tri sélectif obligatoire
Accessoires fournis	Câbles, boîte de jonction, supports de montage, traversée de toiture
Utilisation recommandée	Avec régulateur de charge et batterie

FOIRE AUX QUESTIONS - MSBC-110 Mestic

Comment installer le panneau solaire Mestic MSBC-110 ?

Installez le panneau sur une surface plane et droite. Utilisez les supports fournis avec un mastic ou colle adapté. Veillez à ce que la boîte de jonction soit orientée vers le haut. Pour éviter les courts-circuits, couvrez le panneau pendant l'installation tant qu'il est exposé à la lumière. Connectez d'abord la batterie au régulateur de charge, puis le panneau solaire.

Quelle est la puissance du panneau MSBC-110 ?

La puissance nominale est de 110 W (estimation d'après le modèle). La tension peut être configurée en 12 V ou 24 V selon le branchement série ou parallèle.

Comment nettoyer le panneau solaire ?

Normalement, la pluie suffit. Si nécessaire, nettoyez avec un chiffon doux imbibé d'un mélange de détergent doux et d'eau à 50 %. Ne grattez pas la surface et ne touchez pas le film protecteur arrière.

Puis-je connecter plusieurs panneaux MSBC-110 ensemble ?

Oui, vous pouvez les connecter en série pour obtenir 24 V (positif d'un panneau au négatif du suivant) ou en parallèle pour conserver 12 V (positif à positif, négatif à négatif). Assurez-vous que le régulateur de charge supporte la configuration.

Quels accessoires sont fournis avec le panneau ?

La boîte de jonction avec câbles préconnectés, les supports de montage et une traversée de toiture pour l'acheminement des câbles. Le mastic ou la colle ne sont pas inclus.

Que faire si le panneau ne produit pas d'électricité ?

Vérifiez d'abord que le panneau est bien exposé au soleil sans ombre. Contrôlez les connexions dans la boîte de jonction et au régulateur de charge. Assurez-vous que la batterie est connectée correctement. Si le problème persiste, consultez la notice complète.

Le panneau est-il adapté pour une installation en caravane ou bateau ?

Oui, il peut être monté sur une surface plane comme un toit de caravane ou de bateau. Utilisez un support adapté et veillez à une bonne circulation d'air autour du panneau. Le régulateur de charge est indispensable pour protéger la batterie.

Comment recycler le panneau en fin de vie ?

Le panneau porte le symbole de tri sélectif DEEE. Ne le jetez pas aux ordures ménagères. Rapportez-le à un point de collecte pour équipements électriques et électroniques usagés.

Puis-je utiliser le panneau sans régulateur de charge ?

Non, un régulateur de charge est obligatoire pour éviter la surcharge de la batterie et les dommages. Connectez toujours la batterie au régulateur avant de brancher le panneau solaire.

Quelle est la garantie du panneau Mestic MSBC-110 ?

La notice ne précise pas la durée de garantie. Contactez le revendeur ou le fabricant pour obtenir cette information. Conservez la preuve d'achat.

MODE D'EMPLOI MSBC-110 Mestic

Cet appareil se recycle

Points de collecte sur www.quefsiredemesdechets.fr Prévilécies la séparation nu le clon de votre accareil !

PAPER / CARTA

Separate collection / Check your local municipal guidelines

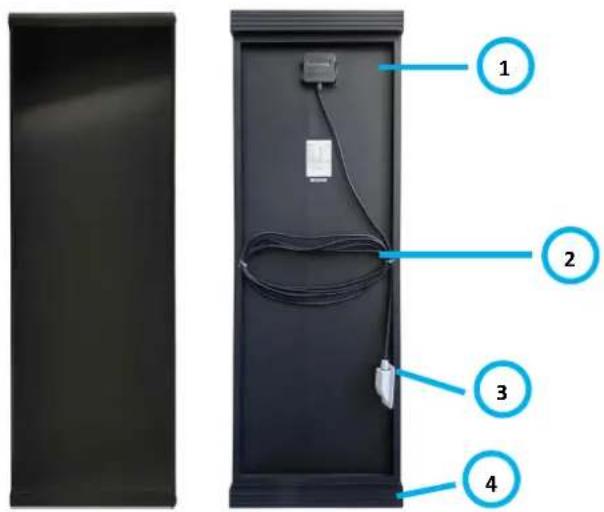

1. Boîte de jonction
2. Câbles
3. Traversée de toiture
4. Support de montage

Instructions générales

Avant d'utiliser cet appareil, lisez attentivement le mode d'emploi.

Conservez le manuel pour une utilisation ultérieure.

Assemblage

Remarque : Une fois que le panneau solaire est exposé à la lumière ou au soleil, les bornes de la boîte de jonction sont sous tension. Pour éviter les courts-circuits lors du montage et de la connexion des panneaux solaires, vous pouvez détourner les panneaux de la lumière ou les couvrir de manière à ce qu'ils ne produisent pas d'électricité pendant l'assemblage. Retirez la couverture lorsque la connexion est terminée.

Instructions générales de montage :

1. Montez toujours le panneau sur une surface droite et plane. Ne pas plier ni tordre le panneau.
2. N'essayez jamais de démonter le panneau.
3. Dans la mesure du possible, évitez de percer ou de souder le cadre.
4. N'utilisez pas d'outils métalliques tranchants ou d'autres objets susceptibles de rayer la surface du panneau.
5. Installez le panneau horizontalement ou verticalement avec la boîte de jonction au dessus.
6. Choisissez un emplacement aussi peu ombragé que possible pour le panneau. Gardez à l'esprit que si le panneau solaire est situé à l'ombre, sa puissance produite diminuera.
7. Montez le panneau de manière que l'air puisse circuler librement tout autour..
8. Les câbles fournis sont déjà connectés dans la boîte de jonction. Ne les déconnectez pas et n'intervertissez pas les bornes positives et négatives.
9. Connectez toujours la batterie au régulateur de charge avant de connecter le module solaire.
10. Veuillez vérifier régulièrement le bon fonctionnement du système.

Déterminer le lieu :

1. Déterminez l'emplacement du panneau solaire en le plaçant à l'endroit souhaité.
2. Marquez cet emplacement et vérifiez qu'il y a suffisamment d'espace autour du panneau.
3. Planifiez la pose de votre câblage avant de procéder à l'installation.

Montage :

1. Une fois que vous avez vérifié votre emplacement de montage, vous fixez les panneaux à l'emplacement souhaité à l'aide des supports, en utilisant le mastic de montage ou la colle appropriés. Suivez les instructions figurant sur l'emballage du produit concerné.
2. Remarque : veillez à ce que la surface sur laquelle les supports sont placés soit propre, exempte de graisse et de poussière et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond. Appliquez le mastic d'étanchéité ou la colle dans un environnement propre et sec.
3. Veillez à ce que l'adhésif forme un joint étanche sur la surface de montage en appliquant une bande régulière et continue dans les rainures au bas des supports de montage. Le volume du mastic ou de la colle doit être au-dessus des rainures.
4. Appuyez uniformément et avec précaution sur le panneau à l'endroit choisi.
5. Enlevez tout excédent de mastic ou de colle.
6. Laissez le produit d'étanchéité ou la colle sécher complètement. Pour ce faire, suivez les instructions figurant sur l'emballage du produit concerné.
7. Remarque : pour éviter toute erreur, il est préférable de vérifier deux fois les dimensions du panneau avec les supports de montage et l'emplacement choisi. Le mastic ou l'adhésif est très difficile à enlever une fois appliqué.

Acheminement des câbles :

1. Avant de procéder à l'installation de la traversée de toiture, trouvez l'endroit le plus approprié pour faire passer vos câbles d'alimentation à travers le toit. Avant de percer, vérifiez à nouveau qu'il n'y a pas d'autres câbles, tuyaux, etc. à l'endroit où vous voulez percer.
2. Une fois déterminé le point d'entrée, percez des trous de la bonne taille.
3. Vérifiez que les câbles passent par les trous de câbles dans la traversée de toiture et guidez les câbles à travers les trous percés dans le toit jusqu'à l'emplacement souhaité.
4. Remarque : veillez à ce que la surface sur laquelle la traversée de toiture est placée soit propre, exempte de graisse et de poussière, et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond.
5. Appliquez une bande uniforme et continue de mastic ou de colle sur la face inférieure du passage de câble et fixez-le à la surface de montage, en veillant à ce que les trous percés soient entièrement recouverts.
6. Une fois que le mastic ou l'adhésif a durci, vous pouvez également appliquer un mastic pour assurer l'étanchéité autour du passage de câble.

Note : Un panneau solaire doit être connecté à un système de batteries par l'intermédiaire d'un régulateur de charge. Pour une installation correcte, suivez les instructions fournies avec le produit.

Connexion en série et en parallèle

Si plusieurs panneaux sont utilisés, ils peuvent être connectés en série ou en parallèle.

Parallèle :

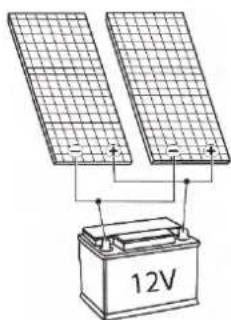

Pour connecter 2 panneaux solaires dans un système 12 V, connectez les panneaux en parallèle en reliant le positif au positif et le négatif au négatif.

Série :

Pour connecter 2 panneaux solaires dans un système 24 V, connectez les panneaux en série en reliant le positif d'un panneau au négatif du panneau suivant.

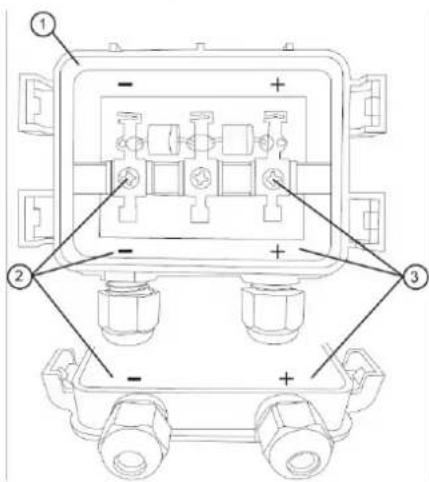

Vue des connexions positives et négatives :

Ouvrez la boîte de jonction en desserrant doucement les languettes à l'aide d'un tournevis.

1. Boîte de jonction
2. Pôle négatif et connexion
3. Pôle positif et connexion

Attention : les câbles fournis ont déjà été connectés pour vous dans le boîtier de connexion. Ne le débranchez pas et n'échangez pas les connexions plus et moins.

Maintenance

1. Normalement, la pluie et le vent suffisent à maintenir la vitre du module propre. Si nécessaire, vous pouvez nettoyer la vitre à l'aide d'un chiffon doux contenant un détergent doux et 50 % d'eau.
2. Remarque : n'endommagez pas le film protecteur situé à l'arrière des panneaux solaires.

Recyclage

Ce produit porte le symbole de tri sélectif pour le matériel électrique et électronique de rebut Cela signifie que le produit doit être manipulé conformément à la Directive (2012/19/EU) du Parlement européen relative aux déchets d'équipements électriques et électroniques. Pour des informations complémentaires, contactez vos autorités locales ou régionales. Les produits électroniques non inclus dans le processus de tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Déclaration de conformité

Commandes EURO ACCESSOIRES déclare que l'appareil MSBC-110/-130/-150/-170/-190/-220/-250/-300 applique à toutes les exigences de base et autres règlements pertinents énumérés dans la directive européenne sur la compatibilité électromagnétique (2014/30/EU) et la directive basse tension (2014/35/EU). Si vous avez besoin d'une déclaration de conformité complète, vous pouvez contacter l'adresse indiquée au dos de ce manuel.
