Tipo de producto	Panel solar fotovoltaico
Marca	Mestic
Modelo	MSBC-110
Potencia nominal	110 W (estimación)
Tensión nominal	12 V / 24 V (configurable en serie/paralelo)
Material del panel	Vidrio templado con marco de aluminio
Caja de conexiones	Integrada, cables pre-conectados
Tipo de células	Silicio policristalino (estimación)
Dimensiones (estimación)	Aproximadamente 1000 x 500 x 30 mm
Peso (estimación)	Aproximadamente 10 kg
Instalación	Montaje horizontal o vertical sobre superficie plana, con soportes adhesivos o pegado
Conexión	Serie (24 V) o paralelo (12 V) para varios paneles
Mantenimiento	Limpieza ocasional con paño suave, detergente suave y 50% de agua
Seguridad	No desmontar, evitar rayones y cortocircuitos durante la instalación
Reciclaje	Cumple con la directiva RAEE (2012/19/UE) - clasificación selectiva obligatoria
Accesorios incluidos	Cables, caja de conexiones, soportes de montaje, paso de techo
Uso recomendado	Con regulador de carga y batería

Preguntas frecuentes - MSBC-110 Mestic

¿Cómo instalar el panel solar Mestic MSBC-110?

Instale el panel sobre una superficie plana y recta. Utilice los soportes incluidos con masilla o pegamento adecuado. Asegúrese de que la caja de conexiones esté orientada hacia arriba. Para evitar cortocircuitos, cubra el panel durante la instalación mientras esté expuesto a la luz. Conecte primero la batería al regulador de carga, luego el panel solar.

¿Cuál es la potencia del panel MSBC-110?

La potencia nominal es de 110 W (estimación según el modelo). La tensión se puede configurar en 12 V o 24 V según la conexión en serie o paralelo.

¿Cómo limpiar el panel solar?

Normalmente, la lluvia es suficiente. Si es necesario, limpie con un paño suave humedecido con una mezcla de detergente suave y agua al 50%. No raspe la superficie ni toque la película protectora trasera.

¿Puedo conectar varios paneles MSBC-110 juntos?

Sí, puede conectarlos en serie para obtener 24 V (positivo de un panel al negativo del siguiente) o en paralelo para mantener 12 V (positivo con positivo, negativo con negativo). Asegúrese de que el regulador de carga soporte la configuración.

¿Qué accesorios se incluyen con el panel?

La caja de conexiones con cables pre-conectados, los soportes de montaje y un paso de techo para el enrutamiento de los cables. La masilla o el pegamento no están incluidos.

¿Qué hacer si el panel no produce electricidad?

Verifique primero que el panel esté bien expuesto al sol sin sombra. Controle las conexiones en la caja de conexiones y al regulador de carga. Asegúrese de que la batería esté conectada correctamente. Si el problema persiste, consulte el manual completo.

¿Es el panel adecuado para instalación en caravana o barco?

Sí, se puede montar sobre una superficie plana como un techo de caravana o barco. Utilice un soporte adecuado y asegúrese de una buena circulación de aire alrededor del panel. El regulador de carga es indispensable para proteger la batería.

¿Cómo reciclar el panel al final de su vida útil?

El panel lleva el símbolo de clasificación selectiva RAEE. No lo deseche en la basura doméstica. Llévelo a un punto de recogida de equipos eléctricos y electrónicos usados.

¿Puedo usar el panel sin regulador de carga?

No, es obligatorio un regulador de carga para evitar la sobrecarga de la batería y daños. Conecte siempre la batería al regulador antes de conectar el panel solar.

¿Cuál es la garantía del panel Mestic MSBC-110?

El manual no especifica la duración de la garantía. Contacte al vendedor o fabricante para obtener esta información. Conserve el comprobante de compra.

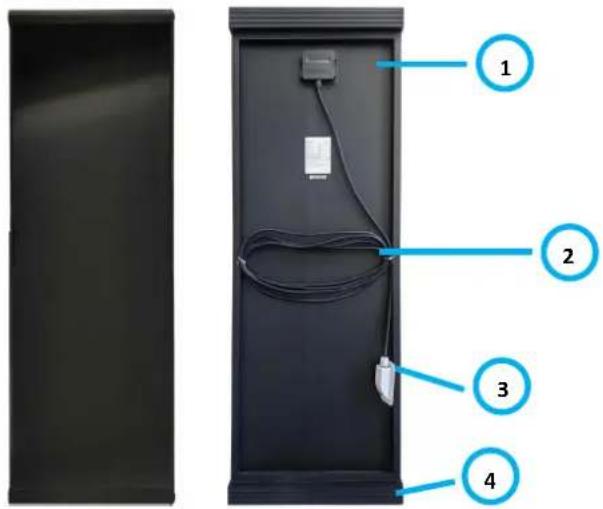

MANUAL DE USUARIO MSBC-110 Mestic

1. Caja de conexiones
2. Cables
3. Conducto para el tejado
4. Soporte de montaje

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Potencia máxima (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Tensión en Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Corriente en Pmax (Impp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Tensión de circuito abierto (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Corriente de cortocircuito (Isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A

Instrucciones generales

Antes de utilizar este aparato, lee atentamente el manual de instrucciones.

Guarda el manual para su uso posterior.

Montaje

Nota: En cuanto el panel solar se expone a la luz o al sol, los bornes de la caja de conexiones se activan. Para evitar cortocircuitos a la hora de montar y conectar paneles solares, puedes retirar los paneles de la luz o cubrirlos para que no produzcan electricidad durante el proceso de montaje. Retira la cubierta cuando hayas finalizado la conexión.

Instrucciones generales de montaje:

1. Monta siempre el panel sobre una superficie recta y plana. No dobles ni retuerzas el panel.
2. No intentes nunca desmontar el panel.
3. Evita en lo posible taladrar o soldar en el bastidor.
4. No utilices herramientas metálicas afiladas u otros objetos que puedan rayar la superficie del panel.
5. Instala el panel horizontal o verticalmente con la caja de conexiones en la parte superior.
6. Elige una ubicación para el panel con la menor sombra posible. Ten en cuenta que si el panel solar está a la sombra, la potencia de salida disminuirá.
7. Monta el panel de modo que el aire pueda circular libremente a su alrededor.
8. Los cables suministrados ya están conectados en la caja de conexiones. No los desconectes ni intercambies los terminales positivo y negativo.
9. Conecta siempre la batería al regulador de carga antes de conectar el módulo solar.
10. Comprueba el sistema con regularidad para asegurarte de que funciona con normalidad.

Determina la ubicación:

1. Determina la ubicación para instalar el panel solar, colocándolo en el lugar deseado.
2. Marca esta ubicación y comprueba que hay espacio suficiente alrededor del panel.
3. Planifica el tendido del cableado antes de proceder a la instalación.

Montaje:

1. Una vez comprobada la ubicación de montaje, fija los paneles en el lugar deseado con los soportes, utilizando el sellador o pegamento de montaje adecuado. Sigue las instrucciones del envase del producto correspondiente.

2. Nota: asegúrate de que la superficie sobre la que se colocan los soportes está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo. Aplica sellador o pegamento en un entorno limpio y seco.

3. Asegúrate de que el adhesivo forma un buen sello en la superficie de montaje aplicando una tira uniforme y continua en las crestas de la parte inferior de los soportes de montaje. El volumen del sellador o de la cola debe ser mayor que el de las crestas.
4. Presiona uniformemente y con cuidado el panel hacia abajo en el lugar seleccionado.
5. Retira el exceso de sellador o pegamento.
6. Deja que el sellador o el pegamento se sequen bien. Para ello, sigue las instrucciones del envase del producto correspondiente.
7. Nota: Es preferible volver a comprobar las dimensiones del panel con los soportes de montaje y la ubicación elegida para evitar errores. El sellador o adhesivo es muy difícil de retirar una vez aplicado.

Paso de cables:

1. Antes de instalar la penetración en el tejado, busca la ubicación más adecuada para que los cables eléctricos atraviesen el tejado. Antes de taladrar, comprueba de nuevo que no hay otros cables, tuberías, etc. en el lugar donde deseas taladrar.
2. Una vez que estés seguro de cuál es tu punto de entrada, perfora agujeros del tamaño adecuado.
3. Comprueba que los cables pasan a través de los orificios para cables en el conducto para el tejado y pasa los cables a través de los orificios perforados en el tejado hasta la ubicación deseada.
4. Nota: asegúrate de que la superficie sobre la que colocas el conducto para el tejado está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo.
5. Aplica una tira uniforme y continua de sellador o pegamento en la parte inferior del conducto del cable y fijalo a la superficie de montaje, asegurándote de que los orificios perforados queden completamente cubiertos.
6. Una vez seco el sellador o el pegamento, también puedes aplicar un sellador para garantizar un cierre hermético alrededor del conducto para el tejado del cable.

Nota: Debes conectar un panel solar a un sistema de baterías mediante un regulador de carga. Para una correcta instalación, sigue las instrucciones suministradas con el producto.

Conexión en serie y en paralelo

Si utilizas más de un panel, puedes conectarlos en serie o en paralelo.

En paralelo:

Para conectar 2 paneles solares en un sistema de 12 V, conecta los paneles en paralelo conectando el positivo al positivo y el negativo al negativo.

En serie:

Para conectar 2 paneles solares en un sistema de 24 V, conecta los paneles en serie conectando el positivo de un panel al negativo del siguiente.

Vista de las conexiones en los polos positivos y negativos:

Abre la caja de conexiones aflojando suavemente las lengüetas con un destornillador.

1. Caja de conexiones
2. Polo negativo y conexión
3. Polo positivo y conexión

Tenga en cuenta: Los cables suministrados ya están conectados en la caja de conexiones. No lo desconecte ni intercambie las conexiones más y menos.

Mantenimiento

1. Normalmente, la lluvia normal y el viento bastan para mantener limpio el cristal del módulo. Si es necesario, puedes limpiar el cristal con un paño suave con un detergente suave y un 50 % de agua.
2. Nota: No dañes la película protectora de la parte posterior de los paneles solares.

Reciclaje

Este producto lleva el símbolo de clasificación selectiva para residuos de equipos eléctricos y electrónicos. Esto significa que este producto debe manipularse de acuerdo con la Directiva europea (2012/19/EU) para su reciclaje y desmontaje, minimizando así su impacto en el medio ambiente. Para obtener más información, póngase en contacto con las autoridades locales o regionales. Los productos electrónicos no incluidos en el proceso de clasificación selectiva son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de sustancias peligrosas.

Declaración de conformidad

Por la presente, EURO ACCESSOIRES declara que el dispositivo MSBC-110/-130/-150/-170/-190/-220/-250/-300 cumple todos los requisitos básicos y otras regulaciones relevantes enumeradas en la directiva europea de compatibilidad electromagnética (2014/30/EU) y la directiva de baja tensión (2014/35/EU). Si necesita una declaración de conformidad completa, puede comunicarse con la dirección que figura en la parte posterior de este manual.
