MSBC-110 - Solarmodul Mestic - Kostenlose Bedienungsanleitung

Produkttyp	Photovoltaik-Solarmodul
Marke	Mestic
Modell	MSBC-110
Nennleistung	110 W (Schätzung)
Nennspannung	12 V / 24 V (konfigurierbar in Reihe/Parallelschaltung)
Panelmaterial	Gehärtetes Glas mit Aluminiumrahmen
Anschlussdose	Integriert, vorkonfektionierte Kabel
Zelltyp	Polykristallines Silizium (Schätzung)
Abmessungen (Schätzung)	ca. 1000 x 500 x 30 mm
Gewicht (Schätzung)	ca. 10 kg
Installation	Horizontale oder vertikale Montage auf ebener Fläche, mit Klebehalterungen oder Klebstoff
Anschluss	Reihenschaltung (24 V) oder Parallelschaltung (12 V) für mehrere Paneele
Wartung	Gelegentliche Reinigung mit weichem Tuch, mildem Reinigungsmittel und 50% Wasser
Sicherheit	Nicht demontieren, Kratzer und Kurzschlüsse während der Installation vermeiden
Recycling	Entspricht der WEEE-Richtlinie (2012/19/EU) - getrennte Sammlung erforderlich
Mitgeliefertes Zubehör	Kabel, Anschlussdose, Montagehalterungen, Dachdurchführung
Empfohlene Verwendung	Mit Laderegler und Batterie

Häufig gestellte Fragen - MSBC-110 Mestic

Wie installiere ich das Solarmodul Mestic MSBC-110?

Installieren Sie das Panel auf einer ebenen und geraden Fläche. Verwenden Sie die mitgelieferten Halterungen mit geeignetem Dichtstoff oder Klebstoff. Achten Sie darauf, dass die Anschlussdose nach oben zeigt. Um Kurzschlüsse zu vermeiden, decken Sie das Panel während der Installation ab, solange es Licht ausgesetzt ist. Schließen Sie zuerst die Batterie an den Laderegler an, dann das Solarmodul.

Welche Leistung hat das Panel MSBC-110?

Die Nennleistung beträgt 110 W (Schätzung basierend auf dem Modell). Die Spannung kann je nach Reihen- oder Parallelschaltung auf 12 V oder 24 V konfiguriert werden.

Wie reinige ich das Solarmodul?

Normalerweise reicht Regen. Falls nötig, reinigen Sie mit einem weichen Tuch, das mit einer Mischung aus mildem Reinigungsmittel und 50% Wasser getränkt ist. Kratzen Sie nicht an der Oberfläche und berühren Sie nicht die rückseitige Schutzfolie.

Kann ich mehrere MSBC-110 Paneele miteinander verbinden?

Ja, Sie können sie in Reihe schalten, um 24 V zu erhalten (Plus eines Panels an Minus des nächsten) oder parallel, um 12 V zu behalten (Plus an Plus, Minus an Minus). Stellen Sie sicher, dass der Laderegler die Konfiguration unterstützt.

Welches Zubehör wird mit dem Panel mitgeliefert?

Die Anschlussdose mit vorkonfektionierten Kabeln, die Montagehalterungen und eine Dachdurchführung für die Kabelverlegung. Dichtstoff oder Klebstoff sind nicht im Lieferumfang enthalten.

Was tun, wenn das Panel keinen Strom produziert?

Überprüfen Sie zunächst, ob das Panel der Sonne ohne Schatten ausgesetzt ist. Kontrollieren Sie die Verbindungen in der Anschlussdose und am Laderegler. Stellen Sie sicher, dass die Batterie korrekt angeschlossen ist. Wenn das Problem weiterhin besteht, lesen Sie die vollständige Anleitung.

Ist das Panel für eine Installation im Wohnwagen oder Boot geeignet?

Ja, es kann auf einer ebenen Fläche wie einem Wohnwagendach oder Bootsdach montiert werden. Verwenden Sie eine geeignete Halterung und sorgen Sie für gute Luftzirkulation um das Panel. Der Laderegler ist unerlässlich, um die Batterie zu schützen.

Wie recycelt man das Panel am Ende seiner Lebensdauer?

Das Panel trägt das Symbol für die getrennte Sammlung von Elektroaltgeräten (WEEE). Entsorgen Sie es nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle für gebrauchte Elektro- und Elektronikgeräte.

Kann ich das Panel ohne Laderegler verwenden?

Nein, ein Laderegler ist erforderlich, um eine Überladung der Batterie und Schäden zu vermeiden. Schließen Sie immer zuerst die Batterie an den Regler an, bevor Sie das Solarmodul anschließen.

Welche Garantie hat das Panel Mestic MSBC-110?

Die Anleitung gibt keine Garantiedauer an. Wenden Sie sich an den Händler oder Hersteller, um diese Information zu erhalten. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG MSBC-110 Mestic

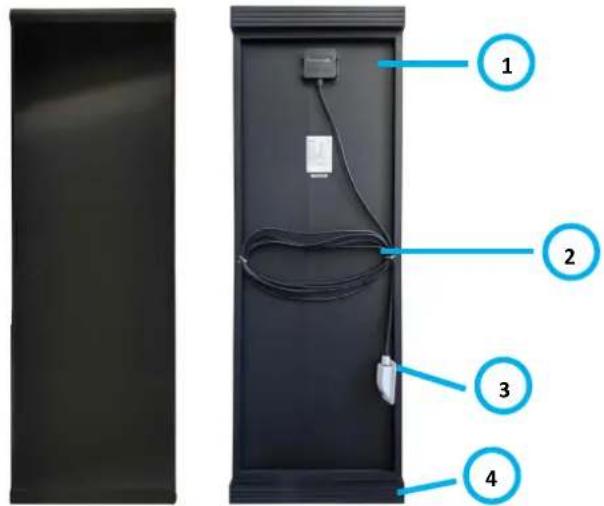

1. Anschlusskasten
2. Kabel
3. Dachdurchführung
4. Montagehalterung

Bevor du das Gerät benutzt, lies die Bedienungsanleitung sorgfältig durch. Bewahre die Anleitung zum späteren Nachschlagen auf.

Montage

Achtung: Sobald das Solarmodul Licht oder Sonnenlicht ausgesetzt wird, werden die Klemmen im Anschlusskasten unter Spannung gesetzt. Um Kurzschlüsse bei der Montage und dem Anschluss der Solarmodule zu vermeiden, kannst du die Module vom Licht wegdrehen oder sie abdecken, damit sie während des Anschlusses keinen Strom erzeugen. Entferne die Abdeckung, wenn der Anschluss abgeschlossen ist.

Allgemeine Montagehinweise:

1. Montiere das Modul immer auf einer geraden, flachen Oberfläche. Biege oder verdrehe das Modul nicht.
2. Versuche niemals, das Modul zu zerlegen.
3. Vermeide es nach Möglichkeit, in den Rahmen zu bohren oder zu schweißen.
4. Verwende keine scharfen Metallwerkzeuge oder andere Gegenstände, die die Oberfläche des Moduls zerkratzen könnten.
5. Installiere das Modul waagerecht oder senkrecht mit dem Anschlusskasten an der Oberseite.
6. Wähle einen Standort für das Modul, an dem es möglichst wenig Schatten ausgesetzt ist. Denke daran, dass die Leistung abnimmt, wenn das Solarmodul beschattet wird.
7. Montiere das Modul so, dass die Luft frei um das Modul herum zirkulieren kann.
8. Die mitgelieferten Kabel sind bereits für dich im Anschlusskasten angeschlossen. Trenne sie nicht ab und vertausche nicht die Plus- und Minusklemmen.
9. Schließe die Batterie immer an den Laderegler an, bevor du das Solarmodul anschließt.
10. Überprüfe das System regelmäßig, um sicherzustellen, dass es ordnungsgemäß funktioniert.

Standort bestimmen:

1. Bestimme den Standort für die Installation des Solarmoduls, indem du es an der gewünschten Stelle anbringst.
2. Markiere diese Stelle und prüfe, ob um das Modul herum genügend Platz vorhanden ist.
3. Plane die Verlegung deiner Kabel, bevor du mit der Installation beginnst.

Befestigung:

1. Sobald du deinen Montageort überprüft hast, befestigst du die Module an der gewünschten Stelle mit den Halterungen, mit dem entsprechenden Montagemittel oder mit Montagekleber. Befolge die Anweisungen auf der Verpackung des jeweiligen Produkts.
2. Achtung: Stelle sicher, dass die Oberfläche, auf der die Halterungen angebracht werden, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest. Bringe das Dichtungsmittel oder den Kleber in einer sauberen, trockenen Umgebung an.
3. Vergewissere dich, dass der Kleber eine gute Dichtung auf der Montagefläche bildet, indem du einen gleichmäßigen, durchgehenden Streifen in den Rillen an der Unterseite der Montagehalterungen aufträgst. Das Volumen des Dichtungsmittels oder Klebers sollte größer sein als die Rillen.
4. Drücke gleichmäßig und kontrolliert auf das Modul an der gewählten Stelle.
5. Entferne überschüssiges Dichtungs- oder Klebemittel.
6. Lass das Dichtungsmittel oder den Kleber gut trocknen. Befolge dabei die Anweisungen auf der Verpackung des jeweiligen Produkts.
7. Achtung: Überprüfe die Maße des Moduls mit den Montagehalterungen und dem gewählten Standort, um Fehler zu vermeiden. Das Dichtungsmittel oder der Kleber lässt sich nur sehr schwer entfernen, wenn er einmal aufgetragen wurde.

Kabelführung:

1. Bevor du die Dachdurchführung installieren kannst, musst du die geeignetste Stelle finden, an der deine Stromkabel durch das Dach geführt werden. Vergewissere dich vor dem Bohren noch einmal, dass an der Stelle, an der du bohrst, keine anderen Kabel, Leitungen usw. verlaufen.
2. Wenn du dir sicher bist, wo du bohren möchtest, bohrst du Löcher in der richtigen Größe.
3. Überprüfe, ob die Kabel durch die Kabellöcher in der Dachdurchführung verlaufen, und führe die Kabel durch die Bohrungen im Dach an die gewünschte Stelle.
4. Achtung: Stelle sicher, dass die Oberfläche, auf der die Dachdurchführung angebracht wird, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest.
5. Trage einen gleichmäßigen, durchgehenden Streifen Dichtungsmittel oder Kleber auf die Unterseite der Kabeldurchführung auf und befestige sie an der Montagefläche, wobei du darauf achtest, dass die gebohrten Löcher vollständig abgedeckt sind.
6. Nachdem das Dichtungsmittel oder der Kleber ausgehärtet ist, kannst du auch ein Dichtungsmittel auftragen, um eine wasserdichte Abdichtung um die Kabeldurchführung zu gewährleisten.

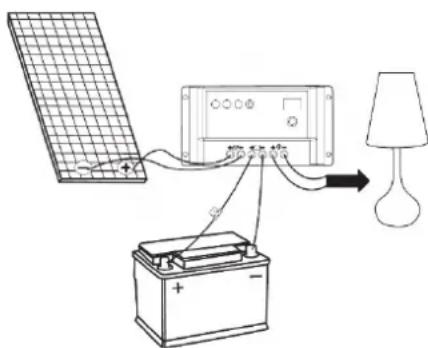

Achtung: Ein Solarmodul muss über einen Laderegler an ein Batteriesystem angeschlossen werden. Befolge für eine korrekte Installation die Anweisungen, die dem Produkt beiliegen.

Reihen- und Parallelschaltung

Wenn mehr als ein Modul verwendet wird, können sie entweder in Reihe oder parallel geschaltet werden.

Um 2 Solarmodule in einem 12-V-System anzuschließen, verbindest du die Module parallel, indem du den Pluspol mit dem Pluspol und den Minuspol mit dem Minuspol verbindest.

Reihe:

Um 2 Solarmodule in einem 24-V-System anzuschließen, schaltest du die Module in Reihe, indem du den Pluspol des einen Moduls mit dem Minuspol des nächsten Moduls verbindest.

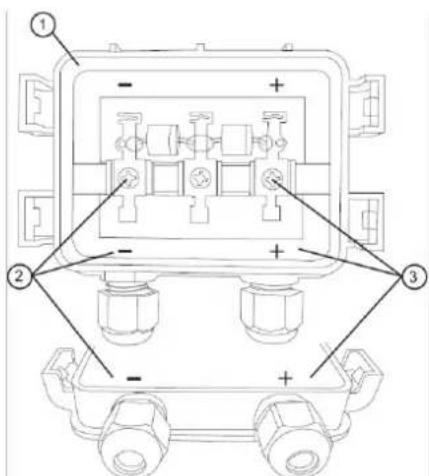

Ansicht der Plus- und Minusanschlüsse:

Öffne den Anschlusskasten, indem du die Laschen mit einem Schraubenzieher vorsichtig lockerst.

1. Anschlusskasten
2. Minuspol und Anschluss
3. Pluspol und Anschluss

Bitte beachten Sie: Die mitgelieferten Kabel sind bereits in der Anschlussbox für Sie angeschlossen. Trennen Sie diesen nicht und vertauschen Sie nicht die Plus- und Minusanschlüsse.

Wartung

1. Normalerweise reichen normaler Regen und Wind aus, um das Modulglas sauber zu halten. Falls nötig, kannst du das Glas mit einem weichen Tuch mit einem milden Reinigungsmittel und 50 % Wasser reinigen.
2. Achtung: Achte darauf, dass die Schutzfolie auf der Rückseite der Solarmodule nicht beschädigt wird.

Richtige Einweg-Methode von dieses Produktes.

Diese Kennzeichnung zeigt an, dass dieses Gerät EU-weit nicht zusammen mit Hausmüll entsorgt werden sollte (2012/19/EU). Zur Vermeidung von möglichen Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung recyceln Sie es verantwortungsvoll zur Förderung einer nachhaltigen Wiederverwendung von Rohstoffen. Nutzen Sie bitte Rückgabe- und Sammelsysteme oder wenden Sie sich an den Einzelhändler, bei dem sie das Gerät erworben haben, um es zurückzugeben. So kann das Gerät umweltschonend recycelt werden.

Konformitätserklärung

Hiermit erklärt die Firma EURO ACCESSOIRES, dass sich das Gerät MSBC-110/-130/-150/-170/-190/-220/-250/-300 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) befin det. Brauchen Sie eine völlige Konformitätserklärung, bitte nehmen Sie Kontakt auf mit die Adresse am Rückseite diese Bedienungshinweise.
