Produkttype	Fotovoltaisk solpanel
Mærke	Mestic
Model	MSBC-110
Nominel effekt	110 W (estimat)
Nominel spænding	12 V / 24 V (konfigurerbar i serie/parallel)
Panelmateriale	Hærdet glas med aluminiumsramme
Forbindelsesboks	Integreret, prætilsluttede kabler
Celletype	Polykrystallinsk silicium (estimat)
Dimensioner (estimat)	Ca. 1000 x 500 x 30 mm
Vægt (estimat)	Ca. 10 kg
Installation	Vandret eller lodret montering på plan overflade med klæbende beslag eller lim
Tilslutning	Serie (24 V) eller parallel (12 V) for flere paneler
Vedligeholdelse	Lejlighedsvis rengøring med blød klud, mildt rengøringsmiddel og 50 % vand
Sikkerhed	Må ikke skilles ad, undgå ridser og kortslutning under installation
Genbrug	Overholder WEEE-direktivet (2012/19/EU) - obligatorisk sortering
Medfølgende tilbehør	Kabler, forbindelsesboks, monteringsbeslag, taggennemføring
Anbefalet brug	Med laderegulator og batteri

Ofte stillede spørgsmål - MSBC-110 Mestic

Hvordan installeres Mestic MSBC-110 solpanelet?

Installer panelet på en plan og lige overflade. Brug de medfølgende beslag med passende fugemasse eller lim. Sørg for, at forbindelsesboksen vender opad. For at undgå kortslutning skal panelet dækkes under installation, mens det er udsat for lys. Tilslut først batteriet til laderegulatoren, derefter solpanelet.

Hvad er effekten af MSBC-110 panelet?

Den nominelle effekt er 110 W (estimat baseret på modellen). Spændingen kan konfigureres til 12 V eller 24 V afhængigt af serie- eller paralleltilslutning.

Hvordan rengøres solpanelet?

Normalt er regn nok. Hvis nødvendigt, rengør med en blød klud fugtet med en blanding af mildt rengøringsmiddel og 50 % vand. Skrab ikke overfladen, og rør ikke ved den beskyttende bagfilm.

Kan jeg tilslutte flere MSBC-110 paneler sammen?

Ja, du kan tilslutte dem i serie for at opnå 24 V (positivt fra ét panel til negativt på det næste) eller parallelt for at bevare 12 V (positiv til positiv, negativ til negativ). Sørg for, at laderegulatoren understøtter konfigurationen.

Hvilket tilbehør medfølger panelet?

Forbindelsesboksen med prætilsluttede kabler, monteringsbeslagene og en taggennemføring til kabelføring. Fugemasse eller lim er ikke inkluderet.

Hvad gør jeg, hvis panelet ikke producerer strøm?

Kontrollér først, at panelet er godt udsat for solen uden skygge. Tjek forbindelserne i forbindelsesboksen og ved laderegulatoren. Sørg for, at batteriet er korrekt tilsluttet. Hvis problemet fortsætter, se den fulde vejledning.

Er panelet egnet til installation i campingvogn eller båd?

Ja, det kan monteres på en plan overflade som taget på en campingvogn eller båd. Brug et passende beslag og sørg for god luftcirkulation omkring panelet. Laderegulatoren er uundværlig for at beskytte batteriet.

Hvordan genbruges panelet ved slutningen af dets levetid?

Panelet bærer WEEE-sorteringssymbolet. Må ikke smides i husholdningsaffaldet. Aflevér det på et indsamlingssted for brugt elektrisk og elektronisk udstyr.

Kan jeg bruge panelet uden laderegulator?

Nej, en laderegulator er obligatorisk for at forhindre overopladning af batteriet og skader. Tilslut altid batteriet til regulatoren, før solpanelet tilsluttes.

Hvad er garantien for Mestic MSBC-110 panelet?

Vejledningen angiver ikke garantilængden. Kontakt forhandleren eller producenten for at få disse oplysninger. Opbevar købskvitteringen.

BRUGSANVISNING MSBC-110 Mestic

Læs betjeningsvejledningen omhyggeligt, før du bruger apparatet.

Bemærk: Så snart solpanelet udsættes for lys eller sollys, får klemmerne i samledåsen strøm. For at undgå kortslutninger ved montering og tilslutning af solpanelerne, kan du vende panelerne væk fra lyset eller dække dem til, så de ikke producerer strøm under monteringsprocessen. Fjern dækslet, når tilslutningen er fuldført.

Generel samlevejledning:

1. Monter altid panelet på en lige og plan overflade. Panelet må ikke bøjes eller vrides.
2. Forsøg aldrig at skille panelet ad.
3. Undgå så vidt muligt at bore eller svejse i rammen.
4. Brug ikke skarpt metalværktøj eller andre genstande, der kan ridse panelets overflade.
5. Monter panelet vandret eller lodret med samledåsen øverst.
6. Vælg et sted til panelet med så lidt skygge som muligt. Husk, at hvis solpanelet er i skygge, vil strømudbyttet falde.
7. Monter panelet, så luften kan cirkulere frit omkring det.
8. De medfølgende kabler er allerede tilsluttet for i samledå Du må ikke frakoble den eller bytte om på plus- og minuspolerne.
9. Tilslut altid batteriet til laderegulatoren, før du tilslutter solcellemodulet.
10. Tjek systemet regelmæssigt for at sikre, at det fungerer normalt.

Bestemmelse af placering:

1. Bestem, hvor solpanelet skal monteres, ved at placere det på det ønskede sted.
2. Marker denne placering, og kontroller, at der er plads nok omkring panelet.
3. Planlæg, hvordan ledningerne skal lægges, før du går i gang med monteringen.

Montering:

1. Når du har kontrolleret dit monteringssted, fastgør du panelerne til det ønskede sted med beslagene ved hjælp af passende monteringsforsegling eller lim. Følg instruktionerne på emballagen til det pågældende produkt.

2. Bemærk: Sørg for, at overfladen, som beslagene placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt. Fugemasse eller lim i et rent, tørt miljø.

3. Sørg for, at klæbemidlet danner en god forsegling på monteringsoverfladen ved at påføre en jævn, kontinuerlig strimmel i rillerne i bunden af monteringsbeslagene. Fugemassens eller limens volumen skal være større end rillerne.

4. Tryk panelet jævnt og forsigtigt ned på det valgte sted.
5. Fjern overskydende fugemasse eller lim.
6. Lad fugemassen eller limen tørre grundigt. Følg anvisningerne på emballagen til det pågældende produkt for at gøre dette.
7. Bemærk: Dobbelttjek panelets mål med monteringsbeslagene og den valgte placering for at undgå fejl. Forseglingen eller klæbemidlet er meget svært at fjerne, når det først er påført.

Kabelfremføring:

1. Før du kan installere taggennemføringen, skal du finde det bedst egnede sted til dine strømkabler, der skal føres gennem taget. Før du borer, skal du igen kontrollere, at der ikke er andre kabler, rør osv. på det sted, du vil bore.
2. Når du er sikker på, hvor indgangen er, skal du bore huller i den rigtige størrelse.
3. Kontroller, at kablerne er ført gennem kabelhullerne i taggennemføringen, og før kablerne gennem de borede huller i taget til den ønskede placering.
4. Bemærk: sørg for, at overfladen, som taggennemføringen placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt.
5. Påfør en jævn, sammenhængende strimmel fugemasse eller lim på undersiden af kabelgennemføringen, og fastgør den til monteringsoverfladen, så de borede huller er helt dækket.
6. Når tætningsmassen eller limen er hærdet, kan du også påføre en tætningsmasse for at sikre en vandtæt forsegling omkring kabelgennemføringen.

Bemærk: Et solpanel skal forbindes til et batterisystem via en laderegulator. For korrekt installation skal du følge de instruktioner, der følger med produktet.

Hvis der bruges mere end et panel, kan de forbindes enten i serie eller parallelt.

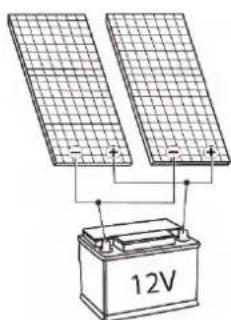

Parallelt:

Sådan tilsluttes 2 solpaneler i et 12 V-system skal panelerne forbindes parallelt ved at forbinde plus til plus og minus til minus.

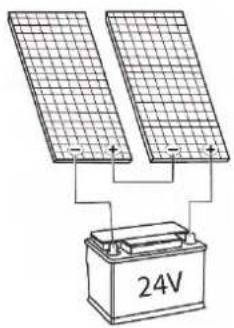

Serie:

Sådan tilsluttes 2 solpaneler i et 24 V-system skal panelerne forbindes i serie. ved at forbinde plus på et panel med minus på det næste panel.

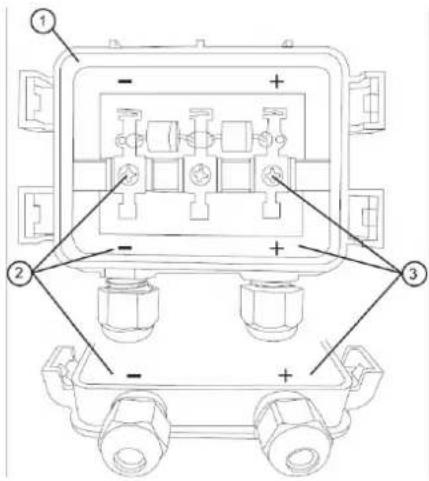

Åbn samledåsen ved forsigtigt at løsne tapperne med en skruetrækker.

Bemærk venligst: De medfølgende kabler er allerede tilsluttet for dig i tilslutningsboksen. Afbryd ikke denne og skift ikke plus- og minusforbindelserne.

Vedligeholdelse

1. Normalt er normal nedbør og vind nok til at holde modulglasset rent. Hvis det er nødvendigt, kan du rengøre glasset med en blød klud med et mildt rengøringsmiddel og 50% vand.
2. Bemærk: Beskyttelsesfilmen på bagsiden af solpanelerne må ikke beskadiges.

Genbrug

Dette produkt bærer det selektive sorteringssymbol for bortskaffelse af elektrisk og elektronisk udstyr. Det betyder, at dette produkt skal håndteres i henhold til EU-direktiv (2012/19/EU) for at blive genbrugt eller demonteret for at minimere dets påvirkning af miljøet. For yderligere information kan du kontakte dine lokale eller regionale myndigheder. Elektroniske produkter, der ikke indgår i den selektive sorteringsproces, er potentielt farlige for miljøet og helbredet på grund af tilstedeværelsen af farlige stoffer.

Herved erklærer EURO ACCESSOIRES, at enheden MSBC-110/-130/-150/-170/-190/-220/-250/-300, følger alle grundlæggende krav og andre relevante forskrifter, der er anført i det europæiske direktiv for elektromagnetisk kompatibilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). Hvis du har brug for en fuldstændig overensstemmelseserklæring, kan du kontakte adressen angivet på bagsiden af denne vejledning.

SVENSKA

Pluss og minus tilkoblingsvisning:
