Marque	Mestic
Modèle	MSMO-140
Type de produit	Panneau solaire photovoltaïque
Puissance nominale	140 W
Tension nominale	12 V / 24 V (configurable)
Boîte de jonction	Intégrée avec câbles préconnectés
Câbles fournis	Oui, déjà connectés dans la boîte de jonction
Support de montage	Inclus (avec mastic ou colle recommandé)
Traversée de toiture	Incluse pour passage des câbles
Matériau du cadre	Aluminium
Surface vitrée	Verre trempé
Film protecteur arrière	Présent, à ne pas endommager
Dimensions (approx.)	1480 x 670 x 35 mm (estimation)
Poids (approx.)	11 kg (estimation)
Connexion possible	Série ou parallèle pour système 12/24 V
Nécessite un régulateur de charge	Oui
Utilisation recommandée	Avec batterie et régulateur
Emplacement idéal	Peu ombragé, libre circulation d'air
Orientation	Horizontal ou vertical, boîte de jonction en haut
Entretien	Nettoyage avec chiffon doux et détergent doux (50% eau)
Sécurité	Ne pas plier, ne pas démonter, éviter rayures
Mise en garde	Bornes sous tension en présence de lumière
Recyclage	Conforme DEEE (directive 2012/19/UE)
Certifications	Directives CEM (2014/30/UE) et Basse Tension (2014/35/UE)

FOIRE AUX QUESTIONS - MSMO-140 Mestic

Quelle est la puissance du panneau solaire Mestic MSMO-140 ?

Le panneau solaire Mestic MSMO-140 a une puissance nominale de 140 W.

Le panneau fonctionne-t-il en 12 V ou 24 V ?

Il peut être configuré en 12 V ou 24 V selon le branchement (série ou parallèle). Pour du 12 V, connectez les panneaux en parallèle ; pour du 24 V, en série.

Comment installer le panneau solaire ?

Fixez le panneau sur une surface plane et propre à l'aide des supports fournis avec du mastic ou de la colle. Assurez-vous que la boîte de jonction soit en haut et que l'air circule librement.

Quels accessoires sont inclus ?

La boîte de jonction avec câbles préconnectés, les supports de montage et la traversée de toiture sont inclus.

Puis-je connecter plusieurs panneaux entre eux ?

Oui, vous pouvez connecter plusieurs panneaux en série (augmente la tension) ou en parallèle (augmente le courant). Suivez les schémas de la notice.

Dois-je utiliser un régulateur de charge ?

Oui, le panneau doit être connecté à une batterie via un régulateur de charge pour éviter la surcharge.

Comment entretenir le panneau solaire ?

Nettoyez la vitre avec un chiffon doux et un détergent doux dilué à 50 % d'eau. Évitez d'endommager le film protecteur arrière.

Que faire si le panneau ne produit pas assez d'énergie ?

Vérifiez que le panneau n'est pas à l'ombre, que la surface est propre et que les connexions sont correctes. Assurez-vous que le régulateur fonctionne.

Le panneau est-il sécurisé en cas de pluie ?

Oui, le panneau est conçu pour usage extérieur. Assurez-vous que la traversée de toiture est bien étanchée avec du mastic.

Comment recycler le panneau en fin de vie ?

Ce produit est soumis à la directive DEEE (2012/19/UE). Ne le jetez pas dans les ordures ménagères ; déposez-le dans un point de collecte approprié.

MODE D'EMPLOI MSMO-140 Mestic

Cet appareil se recycle

Points de collecte sur www.quefsiredemesdechets.fr Prévilécies la séparation nu le clon de votre accareil !

PAPER / CARTA

Separate collection / Check your local municipal guidelines

1. Boîte de jonction
2. Câbles
3. Traversée de toiture
4. Support de montage

Instructions générales

Avant d'utiliser cet appareil, lisez attentivement le mode d'emploi.

Conservez le manuel pour une utilisation ultérieure.

Assemblage

Remarque : Une fois que le panneau solaire est exposé à la lumière ou au soleil, les bornes de la boîte de jonction sont sous tension. Pour éviter les courts-circuits lors du montage et de la connexion des panneaux solaires, vous pouvez détourner les panneaux de la lumière ou les couvrir de manière à ce qu'ils ne produisent pas d'électricité pendant l'assemblage. Retirez la couverture lorsque la connexion est terminée.

Instructions générales de montage :

1. Montez toujours le panneau sur une surface droite et plane. Ne pas plier ni tordre le panneau.
2. N'essayez jamais de démonter le panneau.
3. Dans la mesure du possible, évitez de percer ou de souder le cadre.
4. N'utilisez pas d'outils métalliques tranchants ou d'autres objets susceptibles de rayer la surface du panneau.
5. Installez le panneau horizontalement ou verticalement avec la boîte de jonction au dessus.
6. Choisissez un emplacement aussi peu ombragé que possible pour le panneau. Gardez à l'esprit que si le panneau solaire est situé à l'ombre, sa puissance produite diminuera.
7. Montez le panneau de manière que l'air puisse circuler librement tout autour..
8. Les câbles fournis sont déjà connectés dans la boîte de jonction. Ne les déconnectez pas et n'intervertissez pas les bornes positives et négatives.
9. Connectez toujours la batterie au régulateur de charge avant de connecter le module solaire.
10. Veuillez vérifier régulièrement le bon fonctionnement du système.

Déterminer le lieu :

1. Déterminez l'emplacement du panneau solaire en le plaçant à l'endroit souhaité.
2. Marquez cet emplacement et vérifiez qu'il y a suffisamment d'espace autour du panneau.
3. Planifiez la pose de votre câblage avant de procéder à l'installation.

Montage :

1. Une fois que vous avez vérifié votre emplacement de montage, vous fixez les panneaux à l'emplacement souhaité à l'aide des supports, en utilisant le mastic de montage ou la colle appropriés. Suivez les instructions figurant sur l'emballage du produit concerné.
2. Remarque : veillez à ce que la surface sur laquelle les supports sont placés soit propre, exempte de graisse et de poussière et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond. Appliquez le mastic d'étanchéité ou la colle dans un environnement propre et sec.
3. Veillez à ce que l'adhésif forme un joint étanche sur la surface de montage en appliquant une bande régulière et continue dans les rainures au bas des supports de montage. Le volume du mastic ou de la colle doit être au-dessus des rainures.
4. Appuyez uniformément et avec précaution sur le panneau à l'endroit choisi.
5. Enlevez tout excédent de mastic ou de colle.
6. Laissez le produit d'étanchéité ou la colle sécher complètement. Pour ce faire, suivez les instructions figurant sur l'emballage du produit concerné.
7. Remarque : pour éviter toute erreur, il est préférable de vérifier deux fois les dimensions du panneau avec les supports de montage et l'emplacement choisi. Le mastic ou l'adhésif est très difficile à enlever une fois appliqué.

Acheminement des câbles :

1. Avant de procéder à l'installation de la traversée de toiture, trouvez l'endroit le plus approprié pour faire passer vos câbles d'alimentation à travers le toit. Avant de percer, vérifiez à nouveau qu'il n'y a pas d'autres câbles, tuyaux, etc. à l'endroit où vous voulez percer.
2. Une fois déterminé le point d'entrée, percez des trous de la bonne taille.
3. Vérifiez que les câbles passent par les trous de câbles dans la traversée de toiture et guidez les câbles à travers les trous percés dans le toit jusqu'à l'emplacement souhaité.
4. Remarque : veillez à ce que la surface sur laquelle la traversée de toiture est placée soit propre, exempte de graisse et de poussière, et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond.
5. Appliquez une bande uniforme et continue de mastic ou de colle sur la face inférieure du passage de câble et fixez-le à la surface de montage, en veillant à ce que les trous percés soient entièrement recouverts.
6. Une fois que le mastic ou l'adhésif a durci, vous pouvez également appliquer un mastic pour assurer l'étanchéité autour du passage de câble.

Note : Un panneau solaire doit être connecté à un système de batteries par l'intermédiaire d'un régulateur de charge. Pour une installation correcte, suivez les instructions fournies avec le produit.

Connexion en série et en parallèle

Si plusieurs panneaux sont utilisés, ils peuvent être connectés en série ou en parallèle.

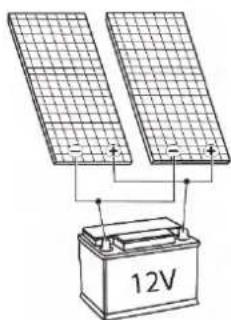

Parallèle :

Pour connecter 2 panneaux solaires dans un système 12 V, connectez les panneaux en parallèle en reliant le positif au positif et le négatif au négatif.

Série :

Pour connecter 2 panneaux solaires dans un système 24 V, connectez les panneaux en série en reliant le positif d'un panneau au négatif du panneau suivant.

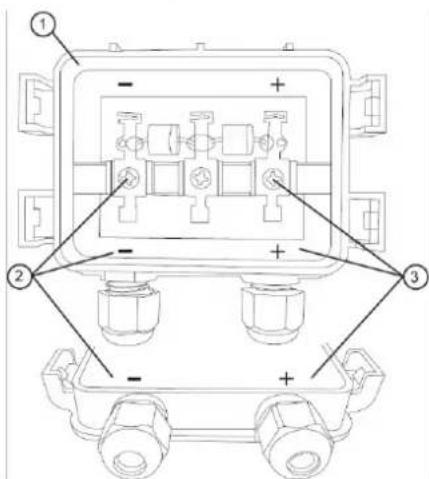

Vue des connexions positives et négatives :

Ouvrez la boîte de jonction en desserrant doucement les languettes à l'aide d'un tournevis.

1. Boîte de jonction
2. Pôle négatif et connexion
3. Pôle positif et connexion

Attention : les câbles fournis ont déjà été connectés pour vous dans le boîtier de connexion. Ne le débranchez pas et n'échangez pas les connexions plus et moins.

Maintenance

1. Normalement, la pluie et le vent suffisent à maintenir la vitre du module propre. Si nécessaire, vous pouvez nettoyer la vitre à l'aide d'un chiffon doux contenant un détergent doux et 50 % d'eau.
2. Remarque : n'endommagez pas le film protecteur situé à l'arrière des panneaux solaires.

Recyclage

Ce produit porte le symbole de tri sélectif pour le matériel électrique et électronique de rebut Cela signifie que le produit doit être manipulé conformément à la Directive (2012/19/EU) du Parlement européen relative aux déchets d'équipements électriques et électroniques. Pour des informations complémentaires, contactez vos autorités locales ou régionales. Les produits électroniques non inclus dans le processus de tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Déclaration de conformité

Commandes EURO ACCESSOIRES déclare que l'appareil MSMO-75/-100/-120/-140/-160/-180/-200 applique à toutes les exigences de base et autres règlements pertinents énumérés dans la directive européenne sur la compatibilité électromagnétique (2014/30/EU) et la directive basse tension (2014/35/EU). Si vous avez besoin d'une déclaration de conformité complète, vous pouvez contacter l'adresse indiquée au dos de ce manuel.
