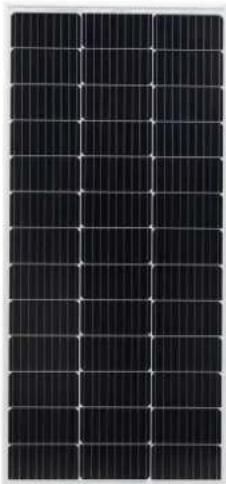

MSMO-140 - Solarmodul Mestic - Kostenlose Bedienungsanleitung

Marke	Mestic
Modell	MSMO-140
Produkttyp	Photovoltaik-Solarmodul
Nennleistung	140 W
Nennspannung	12 V / 24 V (konfigurierbar)
Anschlussdose	Integriert mit vorverbundenen Kabeln
Kabel enthalten	Ja, bereits in der Anschlussdose verbunden
Montagehalterung	Inklusive (mit Dichtmasse oder Kleber empfohlen)
Dachdurchführung	Inklusive für Kabeldurchführung
Rahmenmaterial	Aluminium
Glasfläche	Gehärtetes Glas
Schutzfolie hinten	Vorhanden, nicht beschädigen
Abmessungen (ca.)	1480 x 670 x 35 mm (Schätzung)
Gewicht (ca.)	11 kg (Schätzung)
Anschlussmöglichkeit	Serie oder Parallel für 12/24 V System
Benötigt Laderegler	Ja
Empfohlene Verwendung	Mit Batterie und Laderegler
Idealer Standort	Wenig Schatten, freie Luftzirkulation
Ausrichtung	Horizontal oder vertikal, Anschlussdose oben
Pflege	Reinigung mit weichem Tuch und mildem Reinigungsmittel (50% Wasser)
Sicherheit	Nicht biegen, nicht zerlegen, Kratzer vermeiden
Warnhinweis	Anschlüsse unter Spannung bei Lichteinfall
Entsorgung	Entspricht WEEE (Richtlinie 2012/19/EU)
Zertifikate	EMV-Richtlinien (2014/30/EU) und Niederspannungsrichtlinie (2014/35/EU)

Häufig gestellte Fragen - MSMO-140 Mestic

Welche Leistung hat das Solarmodul Mestic MSMO-140?

Das Solarmodul Mestic MSMO-140 hat eine Nennleistung von 140 W.

Funktioniert das Modul mit 12 V oder 24 V?

Es kann auf 12 V oder 24 V konfiguriert werden, je nach Anschluss (Serie oder Parallel). Für 12 V schließen Sie die Module parallel an; für 24 V in Serie.

Wie installiere ich das Solarmodul?

Befestigen Sie das Modul auf einer ebenen, sauberen Oberfläche mit den mitgelieferten Halterungen und Dichtmasse oder Kleber. Stellen Sie sicher, dass die Anschlussdose oben ist und die Luft frei zirkulieren kann.

Welches Zubehör ist enthalten?

Die Anschlussdose mit vorverbundenen Kabeln, die Montagehalterungen und die Dachdurchführung sind enthalten.

Kann ich mehrere Module miteinander verbinden?

Ja, Sie können mehrere Module in Serie (erhöht die Spannung) oder Parallel (erhöht den Strom) verbinden. Befolgen Sie die Schaltpläne in der Anleitung.

Muss ich einen Laderegler verwenden?

Ja, das Modul muss über einen Laderegler an eine Batterie angeschlossen werden, um Überladung zu vermeiden.

Wie pflege ich das Solarmodul?

Reinigen Sie die Glasfläche mit einem weichen Tuch und einem milden, zu 50 % mit Wasser verdünnten Reinigungsmittel. Vermeiden Sie, die Schutzfolie auf der Rückseite zu beschädigen.

Was tun, wenn das Modul nicht genug Energie erzeugt?

Überprüfen Sie, ob das Modul nicht im Schatten liegt, die Oberfläche sauber ist und die Anschlüsse korrekt sind. Stellen Sie sicher, dass der Laderegler funktioniert.

Ist das Modul bei Regen sicher?

Ja, das Modul ist für den Außeneinsatz ausgelegt. Stellen Sie sicher, dass die Dachdurchführung mit Dichtmasse gut abgedichtet ist.

Wie entsorge ich das Modul am Ende seiner Lebensdauer?

Dieses Produkt unterliegt der WEEE-Richtlinie (2012/19/EU). Entsorgen Sie es nicht im Hausmüll; geben Sie es an einer geeigneten Sammelstelle ab.

BEDIENUNGSANLEITUNG MSMO-140 Mestic

1. Anschlusskasten
2. Kabel
3. Dachdurchführung
4. Montagehalterung

Bevor du das Gerät benutzt, lies die Bedienungsanleitung sorgfältig durch. Bewahre die Anleitung zum späteren Nachschlagen auf.

Montage

Achtung: Sobald das Solarmodul Licht oder Sonnenlicht ausgesetzt wird, werden die Klemmen im Anschlusskasten unter Spannung gesetzt. Um Kurzschlüsse bei der Montage und dem Anschluss der Solarmodule zu vermeiden, kannst du die Module vom Licht wegdrehen oder sie abdecken, damit sie während des Anschlusses keinen Strom erzeugen. Entferne die Abdeckung, wenn der Anschluss abgeschlossen ist.

Allgemeine Montagehinweise:

1. Montiere das Modul immer auf einer geraden, flachen Oberfläche. Biege oder verdrehe das Modul nicht.
2. Versuche niemals, das Modul zu zerlegen.
3. Vermeide es nach Möglichkeit, in den Rahmen zu bohren oder zu schweißen.
4. Verwende keine scharfen Metallwerkzeuge oder andere Gegenstände, die die Oberfläche des Moduls zerkratzen könnten.
5. Installiere das Modul waagerecht oder senkrecht mit dem Anschlusskasten an der Oberseite.
6. Wähle einen Standort für das Modul, an dem es möglichst wenig Schatten ausgesetzt ist. Denke daran, dass die Leistung abnimmt, wenn das Solarmodul beschattet wird.
7. Montiere das Modul so, dass die Luft frei um das Modul herum zirkulieren kann.
8. Die mitgelieferten Kabel sind bereits für dich im Anschlusskasten angeschlossen. Trenne sie nicht ab und vertausche nicht die Plus- und Minusklemmen.
9. Schließe die Batterie immer an den Laderegler an, bevor du das Solarmodul anschließt.
10. Überprüfe das System regelmäßig, um sicherzustellen, dass es ordnungsgemäß funktioniert.

Standort bestimmen:

1. Bestimme den Standort für die Installation des Solarmoduls, indem du es an der gewünschten Stelle anbringst.
2. Markiere diese Stelle und prüfe, ob um das Modul herum genügend Platz vorhanden ist.
3. Plane die Verlegung deiner Kabel, bevor du mit der Installation beginnst.

Befestigung:

1. Sobald du deinen Montageort überprüft hast, befestigst du die Module an der gewünschten Stelle mit den Halterungen, mit dem entsprechenden Montagemittel oder mit Montagekleber. Befolge die Anweisungen auf der Verpackung des jeweiligen Produkts.
2. Achtung: Stelle sicher, dass die Oberfläche, auf der die Halterungen angebracht werden, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest. Bringe das Dichtungsmittel oder den Kleber in einer sauberen, trockenen Umgebung an.
3. Vergewissere dich, dass der Kleber eine gute Dichtung auf der Montagefläche bildet, indem du einen gleichmäßigen, durchgehenden Streifen in den Rillen an der Unterseite der Montagehalterungen aufträgst. Das Volumen des Dichtungsmittels oder Klebers sollte größer sein als die Rillen.
4. Drücke gleichmäßig und kontrolliert auf das Modul an der gewählten Stelle.
5. Entferne überschüssiges Dichtungs- oder Klebemittel.
6. Lass das Dichtungsmittel oder den Kleber gut trocknen. Befolge dabei die Anweisungen auf der Verpackung des jeweiligen Produkts.
7. Achtung: Überprüfe die Maße des Moduls mit den Montagehalterungen und dem gewählten Standort, um Fehler zu vermeiden. Das Dichtungsmittel oder der Kleber lässt sich nur sehr schwer entfernen, wenn er einmal aufgetragen wurde.

Kabelführung:

1. Bevor du die Dachdurchführung installieren kannst, musst du die geeignetste Stelle finden, an der deine Stromkabel durch das Dach geführt werden. Vergewissere dich vor dem Bohren noch einmal, dass an der Stelle, an der du bohrst, keine anderen Kabel, Leitungen usw. verlaufen.
2. Wenn du dir sicher bist, wo du bohren möchtest, bohrst du Löcher in der richtigen Größe.
3. Überprüfe, ob die Kabel durch die Kabellöcher in der Dachdurchführung verlaufen, und führe die Kabel durch die Bohrungen im Dach an die gewünschte Stelle.
4. Achtung: Stelle sicher, dass die Oberfläche, auf der die Dachdurchführung angebracht wird, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest.
5. Trage einen gleichmäßigen, durchgehenden Streifen Dichtungsmittel oder Kleber auf die Unterseite der Kabeldurchführung auf und befestige sie an der Montagefläche, wobei du darauf achtest, dass die gebohrten Löcher vollständig abgedeckt sind.
6. Nachdem das Dichtungsmittel oder der Kleber ausgehärtet ist, kannst du auch ein Dichtungsmittel auftragen, um eine wasserdichte Abdichtung um die Kabeldurchführung zu gewährleisten.

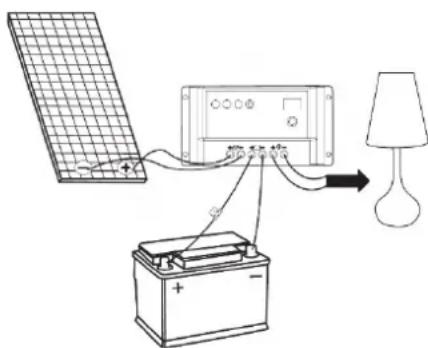

Achtung: Ein Solarmodul muss über einen Laderegler an ein Batteriesystem angeschlossen werden. Befolge für eine korrekte Installation die Anweisungen, die dem Produkt beiliegen.

Reihen- und Parallelschaltung

Wenn mehr als ein Modul verwendet wird, können sie entweder in Reihe oder parallel geschaltet werden.

Um 2 Solarmodule in einem 12-V-System anzuschließen, verbindest du die Module parallel, indem du den Pluspol mit dem Pluspol und den Minuspol mit dem Minuspol verbindest.

Reihe:

Um 2 Solarmodule in einem 24-V-System anzuschließen, schaltest du die Module in Reihe, indem du den Pluspol des einen Moduls mit dem Minuspol des nächsten Moduls verbindest.

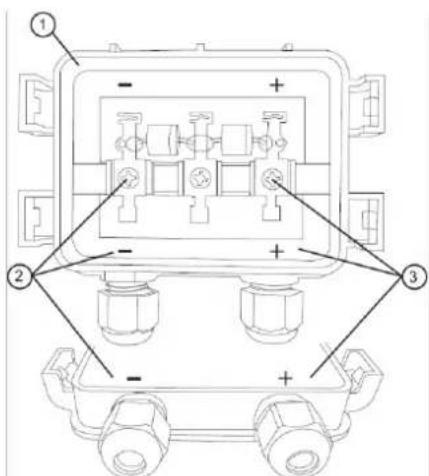

Ansicht der Plus- und Minusanschlüsse:

Öffne den Anschlusskasten, indem du die Laschen mit einem Schraubenzieher vorsichtig lockerst.

1. Anschlusskasten
2. Minuspol und Anschluss
3. Pluspol und Anschluss

Bitte beachten Sie: Die mitgelieferten Kabel sind bereits in der Anschlussbox für Sie angeschlossen. Trennen Sie diesen nicht und vertauschen Sie nicht die Plus- und Minusanschlüsse.

Wartung

1. Normalerweise reichen normaler Regen und Wind aus, um das Modulglas sauber zu halten. Falls nötig, kannst du das Glas mit einem weichen Tuch mit einem milden Reinigungsmittel und 50 % Wasser reinigen.
2. Achtung: Achte darauf, dass die Schutzfolie auf der Rückseite der Solarmodule nicht beschädigt wird.

Richtige Einweg-Methode von dieses Produktes.

Diese Kennzeichnung zeigt an, dass dieses Gerät EU-weit nicht zusammen mit Hausmüll entsorgt werden sollte (2012/19/EU). Zur Vermeidung von möglichen Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung recyceln Sie es verantwortungsvoll zur Förderung einer nachhaltigen Wiederverwendung von Rohstoffen. Nutzen Sie bitte Rückgabe- und Sammelsysteme oder wenden Sie sich an den Einzelhändler, bei dem sie das Gerät erworben haben, um es zurückzugeben. So kann das Gerät umweltschonend recycelt werden.

Konformitätserklärung

Hiermit erklärt die Firma EURO ACCESSOIRES, dass sich das Gerät MSMO-75/-100/-120/-140/-160/-180/-200 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) befi ndet. Brauchen Sie eine völlige Konformitätserklärung, bitte nehmen Sie Kontakt auf mit die Adresse am Rückseite diese Bedienungshinweise.
