Varumärke	Mestic
Modell	MSMO-140
Produkttyp	Fotovoltaisk solpanel
Nominell effekt	140 W
Märkspänning	12 V / 24 V (konfigurerbar)
Kopplingsbox	Integrerad med föranslutna kablar
Medföljande kablar	Ja, redan anslutna i kopplingsboxen
Monteringsstöd	Ingår (med rekommenderad fogmassa eller lim)
Takgenomföring	Ingår för kabelgenomföring
Rammaterial	Aluminium
Glasyta	Härdat glas
Bakre skyddsfilm	Finns, får inte skadas
Mått (ca)	1480 x 670 x 35 mm (uppskattning)
Vikt (ca)	11 kg (uppskattning)
Möjlig anslutning	Serie eller parallell för 12/24 V-system
Kräver laddningsregulator	Ja
Rekommenderad användning	Med batteri och regulator
Idealisk placering	Lite skuggigt, fri luftcirkulation
Orientering	Horisontellt eller vertikalt, kopplingsboxen upptill
Underhåll	Rengöring med mjuk trasa och mild tvål (50% vatten)
Säkerhet	Böj inte, demontera inte, undvik repor
Varning	Poler spänningssatta i närvaro av ljus
Återvinning	Uppfyller WEEE (direktiv 2012/19/EU)
Certifieringar	EMC-direktivet (2014/30/EU) och Lågspänningsdirektivet (2014/35/EU)

Vanliga frågor - MSMO-140 Mestic

Vad är effekten på Mestic MSMO-140 solpanel?

Mestic MSMO-140 solpanelen har en nominell effekt på 140 W.

Fungerar panelen på 12 V eller 24 V?

Den kan konfigureras för 12 V eller 24 V beroende på koppling (serie eller parallell). För 12 V, koppla panelerna parallellt; för 24 V, i serie.

Hur installerar man solpanelen?

Fäst panelen på en plan och ren yta med de medföljande fästena med fogmassa eller lim. Se till att kopplingsboxen är upptill och att luften cirkulerar fritt.

Vilka tillbehör ingår?

Kopplingsbox med föranslutna kablar, monteringsfästen och takgenomföring ingår.

Kan jag koppla ihop flera paneler?

Ja, du kan koppla flera paneler i serie (ökar spänningen) eller parallellt (ökar strömmen). Följ schemana i bruksanvisningen.

Måste jag använda en laddningsregulator?

Ja, panelen måste anslutas till ett batteri via en laddningsregulator för att undvika överladdning.

Hur underhåller jag solpanelen?

Rengör glaset med en mjuk trasa och mild tvål utspädd till 50% vatten. Undvik att skada den bakre skyddsfilmen.

Vad gör jag om panelen inte producerar tillräckligt med energi?

Kontrollera att panelen inte är i skugga, att ytan är ren och att anslutningarna är korrekta. Se till att regulatorn fungerar.

Är panelen säker vid regn?

Ja, panelen är utformad för utomhusbruk. Se till att takgenomföringen är ordentligt tätad med fogmassa.

Hur återvinner man panelen vid livslut?

Denna produkt omfattas av WEEE-direktivet (2012/19/EU). Kasta den inte i hushållsavfallet; lämna den på en lämplig insamlingsplats.

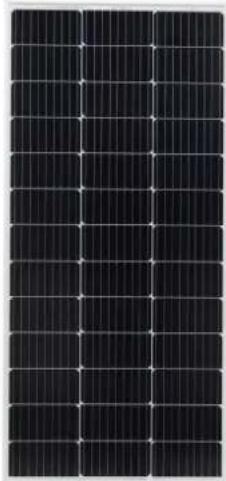

BRUKSANVISNING MSMO-140 Mestic

1. Kopplingsdosa
2. Kablar
3. Takgenomföring
4. Monteringsfäste

Allmänna instruktioner

Innan du använder denna apparat, läs bruksanvisningen noggrant.

Spara bruksanvisningen för framtida bruk.

Montering

Obs: Så snart solpanelen utsätts för ljus eller solljus, aktiveras terminalerna i kopplingsdosan. För att undvika kortslutningar vid montering och anslutning av solpanelerna kan du vrida panelerna bort från ljuset eller täcka dem så att de inte producerar el under monteringsprocessen. Ta bort locket när anslutningen är klar.

Allmänna monteringsanvisningar:

1. Montera alltid panelen på en rak, plan yta. Böj eller vrid inte panelen.
2. Försök aldrig att demontera panelen.
3. Undvik borrning eller svetsning i ramen där det är möjligt.
4. Använd inte vassa metallverktyg eller andra föremål som kan repa panelens yta.
5. Montera panelen horisontellt eller vertikalt med kopplingsdosan högst upp.
6. Välj en plats för panelen med så lite skugga som möjligt. Tänk på att om solpanelen är skuggad kommer uteffekten att minska.
7. Montera panelen så att luften kan cirkulera fritt runt den.
8. De medföljande kablarna är redan anslutna för dig i kopplingsdosan. Koppla inte bort den eller byt plus- och minus-terminalerna.
9. Anslut alltid batteriet till laddningsregulatorn innan du ansluter solcellsmodulen.
10. Kontrollera systemet regelbundet för att se till att det fungerar normalt.

Fastställande av plats:

1. Bestäm platsen för installation av solpanelen genom att placera den på önskad plats.
2. Markera denna plats och kontrollera att det finns tillräckligt med utrymme runt panelen.
3. Planera förläggandet av dina ledningar innan du fortsätter med installationen.

Montering:

1. När du har kontrollerat din monteringsplats fäster du panelerna på önskad plats med fästena, med lämpligt monteringsförseglingsmedel eller lim. Följ instruktionerna på förpackningen för respektive produkt.

2. Obs! Se till att ytan på vilken fästena är placerade är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt. Tätningsmedel eller lim i en ren, torr miljö.

3. Se till att limmet bildar en bra tätning på monteringsytan genom att applicera en jämn, kontinuerlig remsa i åsarna längst ner på monteringsfästena. Volymen av tätningsmedlet eller limmet bör vara större än åsarna.
4. Tryck ner panelen jämnt och försiktigt på den valda platsen.
5. Ta bort överflödigt tätningsmedel eller lim.
6. Låt tätningsmedlet eller limmet torka ordentligt. Följ instruktionerna på förpackningen för respektive produkt för detta.
7. Obs: Dubbelkolla helst panelens mått med monteringsfästena och den valda platsen för att undvika fel. Tätningsmedlet eller limmet är mycket svårt att ta bort efter applicering.

Dragning av kablar:

1. Innan du kan installera takgenomföringen, hitta den lämpligaste platsen för dina strömkablar att gå genom taket. Innan du borrar, kontrollera igen att det inte finns några andra kablar, rör, etc. på den plats du vill borra.
2. När du är säker på vad din ingångspunkt är, borra hål av rätt storlek.
3. Kontrollera att kablarna är genom kabelhålen i takgenomföringen och dra kablarna genom hål som borrats i taket till önskad plats.
4. Obs! Se till att ytan på vilken takgenomföringen är placerad är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt.
5. Applicera en jämn, kontinuerlig remsa av tätningsmedel eller lim på undersidan av kabelgenomföringen och fäst den på monteringsvtan, se till att de borrade hålen är helt täckta.
6. När tätningsmedlet eller limmet har härdat kan du också applicera ett tätningsmedel för att säkerställa en vattentät tätning runt kabelgenomföringen.

Obs: En solpanel måste anslutas till ett batterisystem via en laddningsregulator. För korrekt installation, följ instruktionerna som medföljer produkten.

Serie- och parallellanslutning

Om mer än en panel används kan de anslutas antingen i serie eller parallellt.

Parallel:

För att ansluta 2 solpaneler i ett 12 V-system, anslut panelerna parallellt genom att ansluta plus till plus och minus till minus.

Serie:

För att ansluta 2 solpaneler i ett 24 V-system, anslut panelerna i serie genom att ansluta en panels plus till minus på nästa panel.

Plus och minus anslutningsvy:

Öppna kopplingsdosan genom att försiktigt lossa flikarna med en skruvmejsel.

1. Kopplingsdosa
2. Negativ pol och anslutning
3. Positiv pol och anslutning

Observera: De medföljande kablarna har redan anslutits åt dig i anslutningsdosan. Koppla inte bort detta och byt inte ut plus- och minusanslutningarna.

Underhåll

1. Normalt räcker det med normal nederbörd och vind för att hålla modulglaset rent. Vid behov kan du rengöra glaset med en mjuk trasa med ett milt rengöringsmedel och 50 % vatten.
2. Obs: Skada inte skyddsfilmen på baksidan av solpanelerna.

Återvinning

Denna produkt har symbolen för avfallssortering som elektrisk och elektronisk utrustning. Detta innebär att denna produkt måste hanteras i enlighet med EU-direktiv (2012/19/EU) för att kunna återvinnas eller demonteras för att minimera dess påverkan på miljön. För mer information, kontakta dina lokala eller regionala myndigheter. Elektroniska produkter som inte ingår i sorteringsprocessen för avfall är potentiellt farliga för miljön och människors hälsa på grund av förekomsten av farliga ämnen.

Försäkran om överensstämmelse

Härmed förklarar EURO ACCESSOIRES Satt enheten MSMO-75/-100/-120/-140/-160/-180/-200, uppfyller alla grundläggande krav och andra relevanta föreskrifter som anges i det europeiska direktivet om elektromagnetisk

kompatibilitet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU). Om du behöver en fullständig försäkran om överensstämmelse kan du kontakta adressen som anges på baksidan av denna bruksanvisning.
