MSMO-140 - Pannello solare Mestic - Manuale utente e istruzioni gratuiti

Marca	Mestic
Modello	MSMO-140
Tipo di prodotto	Pannello solare fotovoltaico
Potenza nominale	140 W
Tensione nominale	12 V / 24 V (configurabile)
Scatola di giunzione	Integrata con cavi precollegati
Cavi forniti	Sì, già collegati nella scatola di giunzione
Supporto di montaggio	Incluso (con mastice o colla consigliato)
Passaggio tetto	Incluso per il passaggio dei cavi
Materiale del telaio	Alluminio
Superficie vetrata	Vetro temperato
Pellicola protettiva posteriore	Presente, da non danneggiare
Dimensioni (circa)	1480 x 670 x 35 mm (stima)
Peso (circa)	11 kg (stima)
Collegamento possibile	Serie o parallelo per sistema 12/24 V
Necessita di un regolatore di carica	Sì
Utilizzo consigliato	Con batteria e regolatore
Posizione ideale	Poco ombreggiato, libera circolazione d'aria
Orientamento	Orizzontale o verticale, scatola di giunzione in alto
Manutenzione	Pulizia con panno morbido e detergente delicato (50% acqua)
Sicurezza	Non piegare, non smontare, evitare graffi
Avvertenza	Morsetti sotto tensione in presenza di luce
Riciclaggio	Conforme RAEE (direttiva 2012/19/UE)
Certificazioni	Direttive EMC (2014/30/UE) e Bassa Tensione (2014/35/UE)

Domande frequenti - MSMO-140 Mestic

Qual è la potenza del pannello solare Mestic MSMO-140 ?

Il pannello solare Mestic MSMO-140 ha una potenza nominale di 140 W.

Il pannello funziona a 12 V o 24 V ?

Può essere configurato a 12 V o 24 V a seconda del collegamento (serie o parallelo). Per 12 V, collegare i pannelli in parallelo; per 24 V, in serie.

Come installare il pannello solare ?

Fissare il pannello su una superficie piana e pulita utilizzando i supporti forniti con mastice o colla. Assicurarsi che la scatola di giunzione sia in alto e che l'aria circoli liberamente.

Quali accessori sono inclusi ?

La scatola di giunzione con cavi precollegati, i supporti di montaggio e il passaggio tetto sono inclusi.

Posso collegare più pannelli tra loro ?

Sì, è possibile collegare più pannelli in serie (aumenta la tensione) o in parallelo (aumenta la corrente). Seguire gli schemi delle istruzioni.

Devo usare un regolatore di carica ?

Sì, il pannello deve essere collegato a una batteria tramite un regolatore di carica per evitare il sovraccarico.

Come mantenere il pannello solare ?

Pulire il vetro con un panno morbido e un detergente delicato diluito al 50% di acqua. Evitare di danneggiare la pellicola protettiva posteriore.

Cosa fare se il pannello non produce abbastanza energia ?

Verificare che il pannello non sia all'ombra, che la superficie sia pulita e che i collegamenti siano corretti. Assicurarsi che il regolatore funzioni.

Il pannello è sicuro in caso di pioggia ?

Sì, il pannello è progettato per uso esterno. Assicurarsi che il passaggio tetto sia ben sigillato con mastice.

Come riciclare il pannello a fine vita ?

Questo prodotto è soggetto alla direttiva RAEE (2012/19/UE). Non gettarlo nei rifiuti domestici; smaltirlo in un punto di raccolta appropriato.

MANUALE UTENTE MSMO-140 Mestic

Racolta differenziata dei rifiuti / Controlla le linee guida del tuo commune

SOLAR SET MONO PERC

MSMO-75/-100/-120/-140/

-160/-180/-200

NEDERLANDS

1. Scatola di derivazione
2. Cavi
3. Penetrazione del tetto
4. Staffa di montaggio

Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso.

Conserva le istruzioni per consultazioni future.

Assemblaggio

Nota: Non appena il pannello solare viene esposto alla luce o ai raggi solari, i terminali presenti all'interno della scatola di derivazione si alimenteranno. Per evitare cortocircuiti durante il montaggio e il collegamento dei pannelli solari stessi è possibile allontanarli dalla luce o coprirli, affinché non generino elettricità durante le fasi di montaggio. Rimuovi la copertura, quando le connessioni sono state completate.

Istruzioni generali per il montaggio:

1. Monta sempre il pannello su una superficie dritta e piana. Non piegare, né ruotare il pannello.
2. Non tentare mai di smontare il pannello solare.
3. Se possibile, evita di forarne o di saldarne il telaio.
4. Non utilizzare strumenti metallici appuntiti o altri oggetti che possano graffiare la superficie del pannello.
5. Installa il pannello in orizzontale o in verticale con la scatola di derivazione rivolta verso l'alto.
6. Scegli una posizione per il pannello meno in ombra possibile. Tieni presente che, se il pannello solare è in una zona d'ombra, la potenza che sarà in grado di erogare sarà minore.
7. Monta il pannello in modo che l'aria circoli liberamente intorno a esso.
8. I cavi in dotazione sono già collegati all'interno della scatola di derivazione. Non scollegare o scambiare i terminali positivo e negativo.
9. Collega sempre la batteria al regolatore di carica, prima di installare il modulo solare.
10. Controlla regolarmente il sistema per verificare che funzioni normalmente.

Scelta della posizione:

1. Scegli la posizione per installare il pannello solare nel punto desiderato.
2. Segna la posizione, e verifica che vi sia spazio sufficiente tutt'intorno al pannello.
3. Pianifica la posa del cablaggio, prima di procedere con l'installazione.

Montaggio:

1. Una volta verificata la posizione di montaggio, occorre fissare i pannelli nella posizione desiderata tramite le staffe utilizzando un prodotto sigillante o la colla di montaggio che riterrai più adatti. Segui le istruzioni riportate sulla confezione del prodotto che avrai scelto.

2. Nota: verifica che la superficie su cui sono posizionate le staffe sia pulita e asciutta, e non vi grasso o polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso. Applica il prodotto sigillante o la colla in un ambiente pulito e asciutto.

3. Accertati che il prodotto sigillante formi una buona tenuta sulla superficie di montaggio applicandone una striscia uniforme e continua sul fondo delle staffe di montaggio. Il volume del sigillante o della colla deve superare il fondo delle staffe.
4. Premi in modo uniforme e con cautela il pannello per installarlo nella posizione selezionata.
5. Rimuovi il sigillante o la colla in eccesso.
6. Lascia asciugare bene il prodotto sigillante o la colla. A tale fine, segui le istruzioni riportate sulla confezione del prodotto scelto.
7. Nota: Per evitare di commettere errori è preferibile ricontrollare le dimensioni del pannello con le staffe di montaggio e la posizione scelta. Una volta applicato, il sigillante o l'adesivo è, infatti, molto difficile da rimuovere.

Instradamento dei cavi:

1. Prima di installare la penetrazione nel tetto, è necessario individuare la posizione più adatta per far passare i cavi di alimentazione attraverso il tetto. Prima di bucare, verifica che non vi siano altri cavi, tubi, ecc. nel punto in cui intendi forare.
2. Una volta che sei sicuro in merito al punto di ingresso, pratica fori della giusta dimensione.
3. Controlla che i cavi passino attraverso i fori all'interno della penetrazione del tetto, e fai in modo che attraversino i fori praticati nel tetto nella posizione desiderata.
4. Nota: Verifica che la superficie su cui è posizionata la penetrazione del tetto sia pulita e asciutta, e non vi siano né grasso né polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso.
5. Applica una striscia uniforme e continua di un prodotto sigillante o della colla sul lato inferiore della penetrazione del cavo, e fissala alla superficie di montaggio verificando che i fori siano completamente coperti.
6. Dopo che il sigillante o la colla si sono induriti, è possibile anche applicare ulteriore prodotto sigillante per garantire una tenuta stagna intorno alla penetrazione del cavo.

Nota: Un pannello solare deve essere collegato a un sistema di batterie tramite un regolatore di carica. Per effettuare l'installazione in maniera corretta segui le istruzioni fornite insieme al prodotto.

Collegamento in serie e in parallelo

Se si utilizzano più pannelli, essi possono essere collegati in serie oppure in parallelo.

In parallelo:

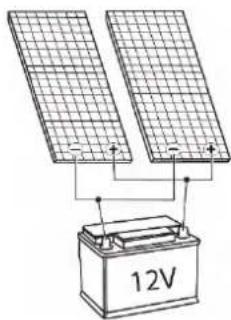

Per collegare 2 pannelli solari in un sistema a 12 V mettili in parallelo collegando il più al più, e il meno al meno.

In serie:

Per collegare 2 pannelli solari in un sistema a 24 V mettili in serie collegando il più di un pannello al meno del pannello successivo.

Visualizzazione delle connessioni più e meno:

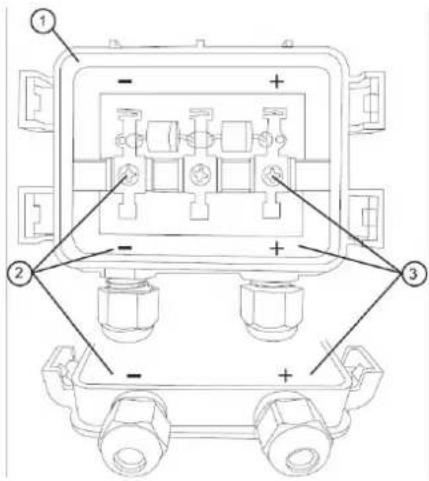

Apri la scatola di derivazione allentando gradualmente le linguette con un cacciavite.

1. Scatola di derivazione
2. Polo negativo e collegamento
3. Polo positivo e collegamento

Nota: i cavi in dotazione sono già stati collegati nella scatola di connessione. Non scollegarlo e non scambiare i collegamenti positivo e negativo.

Manutenzione

1. Normalmente, piogge e vento normali sono sufficienti per mantenere pulito il vetro del modulo solare. Se necessario, è possibile pulirlo con un panno morbido, una soluzione con il 50% di detergente delicato, e il resto d'acqua.
2. Nota: Non danneggiare la pellicola protettiva che si trova sul retro dei pannelli solari.

Riciclo

Questo prodotto è contrassegnato dal simbolo per la cernita selettiva per i rifiuti di apparecchiature elettriche ed elettroniche. Ciò significa che questo prodotto deve essere maneggiato in conformità alla Direttiva europea (2012/19/EU) al fine di essere riciclato o smontato per ridurre al minimo l'impatto sull'ambiente. Per ulteriori informazioni, rivolgersi alle autorità locali o regionali. I prodotti elettronici non inclusi nel processo di cernita selettiva sono potenzialmente pericolosi per l'ambiente e la salute umana a causa della presenza di sostanze pericolose.

Dichiarazione di conformità

Con la presente EURO ACCESSOIRES dichiara che il dispositivo MSMO-75/-100/-120/-140/-160/-180/-200 applica tutti i requisiti di base e altri regolamenti pertinenti elencati nella Direttiva europea per la compatibilità elettromagnetica (2014/30/EU) e nella Direttiva sulla bassa tensione (2014/35/EU). Se si necessita di una dichiarazione di conformità completa, è possibile contattare l'indirizzo indicato sul retro del presente manuale.
