Marque	Fleischmann
Modèle	734121
Type de produit	Locomotive électrique miniature
Échelle	N (1:160)
Interface numérique	Next18 (NEM 662)
Alimentation	Par voie, courant continu ou DCC
Graissage recommandé	Huile Fleischmann 6599, une goutte par point lubrifié
Nettoyage des roues	Chiffon propre ou gomme Fleischmann 6595
Utilisation	Intérieur uniquement
Précautions	Éviter exposition solaire, variations de température et humidité
Démontage	Nécessaire pour changement moteur ou installation décodeur
Installation décodeur	Retirer le pont 'Z' et connecter un décodeur Fleischmann DCC 685101
Opération caténaire	Non conçu pour une utilisation caténaire fonctionnelle
Nombre de pages de la notice	1 page
Langue de la notice	Français

FOIRE AUX QUESTIONS - 734121 Fleischmann

Comment lubrifier la locomotive Fleischmann 734121 ?

Utilisez l'huile Fleischmann 6599. Appliquez une goutte uniquement aux points de palier indiqués sur le moteur et la boîte d'engrenages. L'aiguille dans le bouchon du flacon facilite l'application. Évitez de trop huiler.

Quel type d'huile est recommandé pour le graissage ?

L'huile recommandée est la Fleischmann 6599. N'utilisez pas d'autres lubrifiants.

Comment nettoyer les roues de la locomotive ?

Nettoyez les roues avec un chiffon propre ou la gomme Fleischmann 6595. Pour les roues motrices, appliquez une tension pour les faire tourner et atteindre toute la circonférence. Les roues non motrices peuvent être tournées à la main.

Puis-je utiliser la locomotive à l'extérieur ?

Non, la locomotive est conçue pour une utilisation en intérieur uniquement. Évitez également l'exposition directe au soleil, les variations de température et l'humidité élevée.

Comment installer un décodeur digital sur la locomotive ?

Retirez la prise de pontage 'Z' de l'interface Next18 (NEM 662). Connectez un décodeur compatible, par exemple le Fleischmann DCC 685101. Référez-vous au manuel du décodeur pour plus de détails.

Quelle interface est utilisée pour le décodeur digital ?

L'interface est Next18 (norme NEM 662).

Que faire si la locomotive ne fonctionne pas correctement ?

Vérifiez d'abord le graissage et la propreté des roues. Assurez-vous que les voies sont propres. Si le problème persiste, consultez la notice complète ou contactez le service client.

Est-il nécessaire de démonter la locomotive ?

Le démontage n'est nécessaire que pour remplacer le moteur ou installer un décodeur digital. Suivez les instructions pour retirer les vis et déconnecter la carte de circuit imprimé.

Puis-je utiliser la locomotive sur une ligne à caténaire ?

Non, ce modèle n'est pas conçu pour une opération caténaire fonctionnelle.

Où trouver les pièces détachées comme l'huile ou la gomme ?

Les produits recommandés sont l'huile Fleischmann 6599 et la gomme Fleischmann 6595. Ils sont disponibles chez les revendeurs spécialisés.

MODE D'EMPLOI 734121 Fleischmann

Nous recommandons pour inspecter le lubrification de l'endroits indiquées dépendent de la durée et les conditions opérationnelle et par conséquent, les huiler.

Lubrication: The motor and gear-box should only be oiled at the bearing points marked. Only use FLEISCHMANN oil 6599. Only put a tiny drop in each place ( ), otherwise it will be overoiled. An applicator needle is located in the cap of the oil bottle for your use. Graissage: Il faut huiler le moteur et les engrenages uniquement aux endroits indiqués. N'utilisez que l'huile recommandée FLEISCHMANN 6599. Une seule goutte par point à lubrifier ( ) afin d'éviter tout excès. L'aiguille montée dans le bouchon du petit flacon convient parfaitement à cet usage.

Nettoyage des roues de locomotives : des roues propres sont le garant d'un fonctionnement impeccable, éliminez donc les impurtés sur celles-ci avec un chiffon propre ou la gomme 6595. Ne jamais faire tourner l'ensemble moteur avec les roues, y appliquez une tension afin de les faire tourner et d'atteindre la circonférence entière de la roue. Les roues non motrices peuvent être tournées à la main.

FLEISCHMANN

N

Consignes de sécurité :

Le produit ne doit être utilisé qu'en intérieur.

Ne laissez jamais le modèle exposé au rayonnement solaire direct ou dans un endroit sujet à de grandes variations de températures ou à une humidité élevée.

Le démontage de la locomotive est seulement nécessaire pour changer le moteur ou pour installer un décodeur digital.

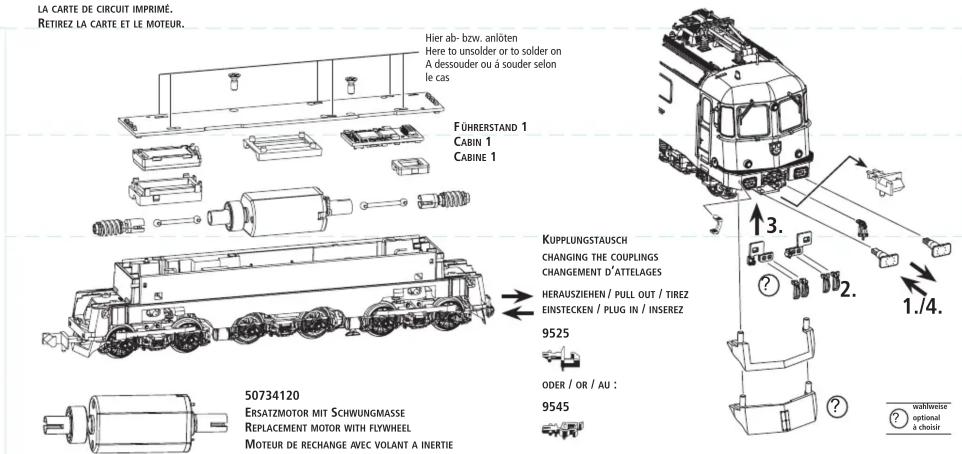

1 PUFFER HERAUSZIEHEN.

UNPLUG THE BUEEERS

DÉGAGER LES RUEFER

RETIREZ LES VIS ET DESSOUDER

LA CARTE DE CIRCUIT IMPRIMÉ.

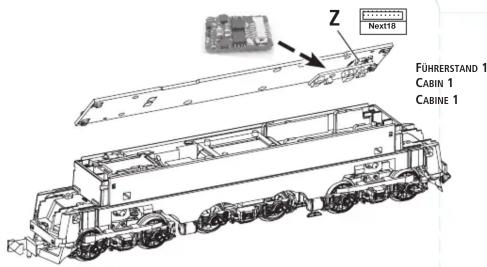

Montage d'un décodeur digital:

La locomotive est équiper d'une interface Next18 (NEM 662). Retirer la prise de pontage "Z" et connecter par exemple un décodeur FLEISCHMANN DCC 685101. Pour le montage, se référer au mode d'emploi du décodeur.

Z Next18 FÜHRERSTAND 1 CABIN 1 CABINE 1

souder ou a souder selon

[Non-Text]

[Non-Text]

[Non-Text]

FÜHRERSTAND 1

CARIN 1

CARINE 1

CABINE 1

50734120

Annotation : Ce modèle n'est pas conçu pour l'opération catenaire fonctionellement.
