Marque	Fleischmann
Modèle	721213
Catégorie	Maquettisme - locomotive miniature
Type de produit	Locomotive électrique à échelle réduite
Alimentation	Courant continu via les rails, tension maximale 12 V DC
Éclairage	Phare avant à LED sans entretien
Interface digitale	Interface Next18 (NEM 662) pour décodeur digital
Moteur	Moteur sans entretien, remplacement possible par la référence 50721210
Attelages	Attelages interchangeables (réf. 9545)
Lubrification	Huile Fleischmann 6599, une goutte par point de palier
Nettoyage des roues	Avec chiffon propre ou gomme Fleischmann 6595
Entretien	Démontage nécessaire uniquement pour huiler le moteur ou installer un décodeur
Sécurité	Utilisation en intérieur uniquement, éviter rayonnement solaire direct et variations de température
Pièces de rechange	Moteur de rechange (50721210), décodeur DCC Fleischmann (685101)
Notice	Disponible en français, format PDF, 1 page

FOIRE AUX QUESTIONS - 721213 Fleischmann

Comment huiler correctement la locomotive ?

Utilisez l'huile Fleischmann 6599. Appliquez une seule goutte par point de palier indiqué (flèche) à l'aide de l'aiguille dans le bouchon. Évitez tout excès d'huile.

Comment nettoyer les roues de la locomotive ?

Nettoyez les roues avec un chiffon propre ou la gomme Fleischmann 6595. Pour les roues motrices, ne faites pas tourner le moteur : appliquez une tension pour les faire tourner et nettoyer toute la circonférence. Les roues non motrices peuvent être tournées à la main.

Puis-je utiliser la locomotive en extérieur ?

Non, le produit doit être utilisé uniquement en intérieur. Évitez l'exposition directe au soleil, les variations de température et l'humidité élevée.

Comment installer un décodeur digital ?

La locomotive est équipée d'une interface Next18 (NEM 662). Retirez la prise de pontage 'Z' et connectez un décodeur compatible, par exemple le Fleischmann DCC 685101. Suivez le mode d'emploi du décodeur.

Le moteur est-il sans entretien ?

Oui, le moteur est sans entretien. En cas de panne, il peut être remplacé par la référence Fleischmann 50721210.

Comment changer les attelages ?

Les attelages se changent en tirant (herausziehen) pour les retirer et en insérant (einstecken) les nouveaux. Référence recommandée : 9545.

Quel type d'éclairage possède la locomotive ?

La locomotive est équipée d'un éclairage avant à LED, sans entretien.

Faut-il démonter la locomotive pour l'entretien ?

Le démontage n'est nécessaire que pour huiler le moteur ou installer un décodeur digital. Pour le nettoyage des roues, pas besoin de démonter.

Où trouver les pièces de rechange ?

Les pièces de rechange telles que le moteur (50721210) et le décodeur (685101) sont disponibles auprès de Fleischmann ou de revendeurs spécialisés.

La notice est-elle disponible en français ?

Oui, la notice est disponible en français au format PDF gratuitement. Vous pouvez la télécharger sur le site notice-facile.com.

MODE D'EMPLOI 721213 Fleischmann

Nous recommandons pour inspecter le lubrification de l'endroits indiquées dépendent de la durée et les conditions opérationnelle et par conséquent, les huiler.

Lubrication: The motor and gear-box should only be oiled at the bearing points marked. Only use FLEISCHMANN oil 6599. Only put a tiny drop in each place (→), otherwise it will be overoiled. An applicator needle is located in the cap of the oil bottle for your use. Graissage: Il faut huiller le moteur et les engrenages uniquement aux endroits indiqués. N'utilisez que l'huile recommandée FLEISCHMANN 6599. Une seule goutte par point à lubrifier (→) afin d'éviter tout excès. L'aiguille montée dans le bouchon du petit flacon convient parfaitement à cet usage.

Nettoyage des roues de locomotives : des roues propres sont le garant d'un fonctionnement impeccable, éliminez donc les impurtés sur celles-ci avec un chiffon propre ou la gomme 6595. Ne jamais faire tourner l'ensemble moteur avec les roues, y applique une tension afin de les faire tourner et d'atteindre la circonférence entière de la roue. Les roues non motrices peuvent être tournées à la main.

Fleischmann

Consignes de sécurité

Le produit ne doit être utilise qu'en interieur.

Ne laissez jamais le modèle exposé au rayonnement solaire direct ou dans un endroit sujet à de grandes variations de températures ou à une humidité élevée.

de service au côte interieur

Fleischmann

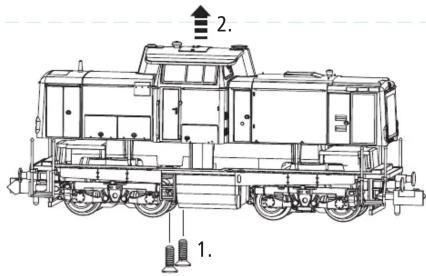

Le démontage de la locomotive est seulement nécessaire pour huiler le moteur ou pour installer un décodeur digital.

Illumination: La locomotive est équipée d'un éclairage avant LED qui est sans entretien!

A dessouder ou á souder selon le cas

1. 2.

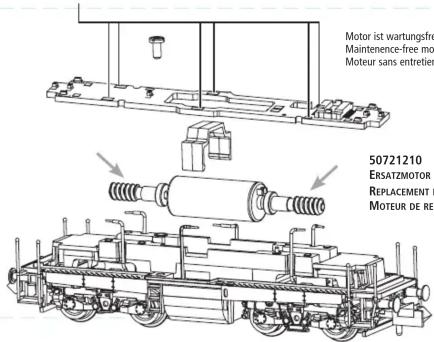

Motor ist wartungsfree Maintenance-free mot Moteur sans entretien 50721210 ERSATZMOTOR REPLACEMENT MOTEUR DE RE

Moteur sans entretien !

50721210

ERSATZMOTOR

REPLACEMENT MOTOR

MOTEUR DE RECHANGE

Z Next18

KUPPLUNGSTAUSCH

CHANGING THE COUPLINGS

CHANGEMENT D'ATTELAGES

HERAUSZIEHEN / PULL OUT / TIREZ

EINSTECKEN / PLUG IN / INSEREZ

ODER / OR / AU : 9545

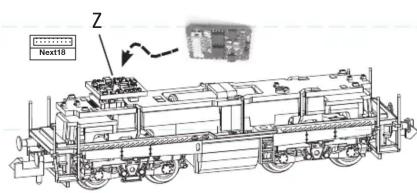

Montage d'un décodeur digital:

La locomotive est équiper d'une interface Next18 (NEM 662). Retirer la prise de pontage "Z" et connecter par exemple un décodeur FLEISCHMANN DCC 685101. Pour le montage, se référer au mode d'emploi du décodeur.
