Caractéristiques techniques	Maquette de train électrique, échelle HO (1:87), modèle de locomotive diesel
Dimensions	Longueur : 20 cm
Poids	300 g
Alimentation	Fonctionne sur voie C, courant continu (DC)
Utilisation	Idéale pour les amateurs de modélisme ferroviaire, compatible avec d'autres modèles HO
Maintenance	Nettoyage régulier des contacts et des roues recommandé, lubrification des pièces mobiles
Sécurité	À utiliser sous la supervision d'un adulte, éviter l'humidité et les températures extrêmes
Informations générales	Produit livré sans accessoires supplémentaires, garantie de 2 ans

FOIRE AUX QUESTIONS - 714500 Fleischmann

Comment assembler le modèle Fleischmann 714500 ?

Pour assembler le modèle, commencez par lire attentivement le manuel d'instructions fourni. Assurez-vous d'avoir tous les composants nécessaires et suivez les étapes d'assemblage dans l'ordre indiqué.

Quels outils sont nécessaires pour le montage du Fleischmann 714500 ?

Vous aurez besoin d'une pince, d'un tournevis, de colle pour maquettes, et éventuellement d'un cutter pour des ajustements précis.

Le modèle Fleischmann 714500 est-il compatible avec d'autres marques ?

Le modèle est conçu pour être compatible avec d'autres maquettes de la même échelle, mais il est recommandé de vérifier les spécifications de chaque produit pour une meilleure compatibilité.

Comment peindre le modèle Fleischmann 714500 ?

Avant de peindre, nettoyez les surfaces avec de l'eau savonneuse pour enlever les résidus. Utilisez de la peinture acrylique ou à l'huile, et appliquez plusieurs couches fines pour un meilleur rendu.

Que faire si des pièces manquent dans la boîte ?

Si vous constatez qu'il manque des pièces, veuillez contacter le service client de Fleischmann avec votre numéro de commande et une description des pièces manquantes pour obtenir une assistance.

Le modèle Fleischmann 714500 nécessite-t-il un entretien particulier ?

Oui, il est conseillé de nettoyer régulièrement le modèle avec un chiffon doux et de vérifier les connexions électriques si applicable, afin d'assurer un bon fonctionnement.

Où puis-je trouver des pièces de rechange pour le Fleischmann 714500 ?

Les pièces de rechange peuvent être commandées directement auprès de Fleischmann ou via des revendeurs spécialisés en maquettes.

Quelles sont les dimensions du modèle Fleischmann 714500 ?

Les dimensions du modèle sont indiquées dans le manuel d'instructions. Veuillez vous y référer pour obtenir des mesures spécifiques.

Le modèle est-il adapté aux enfants ?

Le modèle Fleischmann 714500 est destiné aux adultes et aux enfants de plus de 14 ans, en raison de petites pièces qui pourraient représenter un danger d'étouffement.

MODE D'EMPLOI 714500 Fleischmann

Nous recommandons pour inspecter le lubrification de l'endroits indiquées dépendent de la durée et les conditions opérationnelle et par conséquent, les huiler.

Lubrication: The motor and gear-box should only be oiled at the bearing points marked. Only use FLEISCHMANN oil 6599. Only put a tiny drop in each place (→), otherwise it will be overoiled. An applicator needle is located in the cap of the oil bottle for your use. Graissage: Il faut huiler le moteur et les engrenages uniquement aux endroits indiqués. N'utilisez que l'huile recommandée FLEISCHMANN 6599. Une seule goutte par point à lubrifier (→) afin d'éviter tout excès. L'aiguille montée dans le bouchon du petit flacon convient parfaitement à cet usage.

Nettoyage des roues de locomotives : des roues propres sont le garant d'un fonctionnement impeccable, éliminez donc les impurtés sur celles-ci avec un chiffon propre ou la gomme 6595. Ne jamais faire tourner l'ensemble moteur avec les roues, y appliquez une tension afin de les faire tourner et d'atteindre la circonférence entière de la roue. Les roues non motrices peuvent être tournées à la main.

Fleischmann

Sicherheitsinweise: Das Produkt darf nur in geschlossenen Räumen verwendet werden. Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus. Safety instructions: This product may only be used in closed rooms. Do not expose the model to direct sunlight, severe temperature fluctuations or high air humidity. Consignes de sécurité : Le produit ne doit être utilisé qu'en intérieur. Ne laissez jamais le modèle exposé au rayonnement solaire direct ou dans un endroit sujet à de grandes variations de tempéra

Verpackung aufbewahren! · Retain carton! · Gardez l'emballage s.v.p.! · Betriebsanleitung innenseitig · Operating instructions inside · Instructions de service au côté intérieur

Jelischmann

Fleischmann

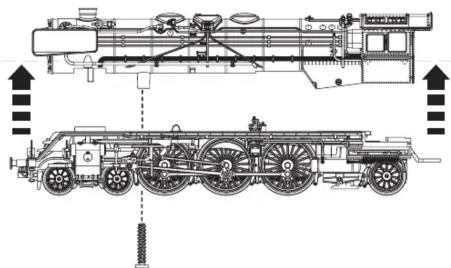

Le démontage de la locomotive est uniquement nécessaire pour l'installation d'un décodeur digitale remplacement, le demontage de le tender est nécessaire pour le remplacement des moteur et pour le graissage du moteur.

Montage d'un décodeur digital:

La locomotive est équiper d'une interface Next18 (NEM 662). Retirer la prise de pontage "Z" et connecter par exemple un décodeur FLEISCHMANN DCC 685101. Pour le montage, se référer au mode d'emploi du décodeur.

Here to unsolder or to solder on A dessouder ou à souder selon le cas

BETRIEBSSPANNUNG 4–14 V = NORMAL VOLTAGE 4–14 V = TENSION DE SERVICE 4–14 V =

Tips for using the enclosed single components Pull out the clutch and put in the enclosed dummy coupling hook. Stuck in piston protective tubes in cylinder box. Caution: no small radii can be driven with piston protective tubes. Indication sur l'utilisation des parts ci-joint Dégagez l'embrayage et mettre le crochet factices joint d'accouplement. Mettez les tubes de protection du piston dans les boîtes du cylindre. Attention: avec des tubes de protection, petits rayons ne peuvent pas être entraîné.
