Type de produit	Locomotive numérique avec décodeur sonore DCC
Marque	Fleischmann
Modèle	734194
Catégorie	Maquettisme ferroviaire
Tension de service	20 V ~ (alternatif)
Système numérique	DCC et KIFSA
Adressage DCC	1 à 9000
Régulation de charge	Oui, vitesse indépendante de la charge
Éclairage	LED sans mercure, commutable selon le sens de marche
Retards de démarrage et freinage	Réglables (via CV)
Protection contre les courts-circuits	Par coupure de l'alimentation
Vitesses minimale et maximale	Réglables (via CV)
Moteur	Avec volant d'inertie
Attelages	Amovibles et interchangeables
Tampons	Dégageables (tirer pour dégager)
Lubrification	Huile Fleischmann 6599 recommandée (une goutte par point)
Entretien courant	Voies et roues doivent être maintenues propres
Sécurité	Utilisation en intérieur uniquement ; éviter soleil direct, variations de température, humidité élevée
Pièces détachées disponibles	Moteur de rechange avec volant d'inertie, bandages de rechange, attelages
Notice	1 page en français

FOIRE AUX QUESTIONS - 734194 Fleischmann

Comment réinitialiser le décodeur DCC de la locomotive Fleischmann 734194 ?

Effectuez un reset pour remettre toutes les CV aux valeurs d'usine. Attention : ces valeurs peuvent différer de celles indiquées dans le manuel général DCC.

Quelle est la plage d'adresses DCC possible ?

Le décodeur permet une adressage de 1 à 9000 (DCC). L'adresse par défaut est 3 (selon la norme DCC).

Quel type d'huile utiliser pour la lubrification ?

Utilisez l'huile Fleischmann 6599. Appliquez une seule courte pulvérisation par point de lubrification (moteur et engrenages).

La locomotive peut-elle fonctionner sur un réseau analogique ?

Oui, elle est compatible avec les commandes analogiques, mais certaines fonctions (son, éclairage directionnel) ne seront pas disponibles.

Comment changer les attelages ?

Les attelages sont amovibles : tirez pour les dégager, puis insérez le nouvel attelage en enclenchant. Référez-vous au schéma de la notice.

Que faire si la locomotive ne répond plus ?

Vérifiez la propreté des voies et des roues. Si le problème persiste, effectuez un reset du décodeur ou vérifiez l'alimentation (20 V~).

Quelle est la tension d'alimentation recommandée ?

La tension de service normale est de 20 V~ (alternatif).

Peut-on commander les fonctions sonores avec une centrale multimaus ?

Oui, les fonctions du décodeur DCC-Sound sont compatibles avec les centrales Fleischmann Twin-Center, MultiMAUS, etc.

Comment régler la vitesse minimale et maximale ?

Utilisez les CV (Configuration Variables) du décodeur DCC. Les valeurs exactes sont décrites dans la notice du décodeur.

La locomotive est-elle adaptée à l'utilisation en extérieur ?

Non, le produit est conçu pour une utilisation en intérieur uniquement. Évitez l'exposition au soleil direct, aux variations de température et à l'humidité.

MODE D'EMPLOI 734194 Fleischmann

Généralités : Techniquement, cette loco digitale avec DCC-SOUND-DECODER intégré se distingue d'une loco à courant continu FLEISCHMANN conventionnelle essentiellement par son module récepteur intégré. C'est-à-dire, l'adresse de la loco est "3" (DCC standard adresse).

Fonctions du DCC-SOUND-DECODER : Les fonctions suivantes sont opérationnelles avec les commandes digitales FLEISCHMANN TWIN-CENTER (6802), PROFI-BOSS (686601), LOK-BOSS (6865), multiMAUS, multiMAUS-PRO, WLAN-multiMAUS, Z21 et Z21 start :

Système digital : DCC normalisé NMRA • Régulation de la charge : vitesse indépendante de la charge • Fonction spéciale éclairage : commutable, suivant le sens de la marche • Retards de démarrage et de freinage : réglage sur plusieurs niveaux (pas par 6865) • Sortie moteur : protection contre les courts-circuits par coupure de l'alimentation.

Les fonctions suivantes sont en plus opérationnelles avec les commandes DCC (pas 6865) : Adresse : réglable de 1 à 9999 • Vitesse minimale et maximale : réglable • Courbe caractéristique de commande moteur : réglable. Pour en savoir plus sur le DCC-SOUND-DECODER, sonsultez les instructions de service ci-joints. Traction en mode digital : Cette loco digitale à DCC-SOUND-DECODER intégré peut fonctionner avec les commandes digitales DCC au standard NMRA. Il est possible rouler cette loco à courant continu conventionnel avec les transfos à courant continu conventionnels.

Attention : Cette locomotive est equipée avec un décodeur à une nouvelle génération. En cas d'un reset, toutes les valeurs CV sont reconstituées à l'état du livraison (elles sont peut être différentes que les valeurs CV dans le manuel digital DCC).

Fleischmann

Sicherheitshinweise:
Das Produkt darf nur in geschlossenen Räumen verwendet werden.
Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.
Safety instructions:
This product may only be used in closed rooms.
Do not expose the model to direct sunlight, severe temperature fluctuations or high air humidity.
Consignes de sécurité
Le produit ne doit être utilisé qu'en intérieur.
Ne laissez jamais le modèle exposé au rayonnement solaire direct ou dans un endroit sujet à de grandes variations de températures ou à une humidité élevée.

Modelleisenbahn GmbH
Plainbachstr. 4 | 5101 Bergheim | Austria
www.fleischmann.de
Verpackung aufbewahren! · Retain carton! · Gardez l'emballage s.v.p.!
The image is too blurry to recognize any text content.
Betriebsanleitung innenseitig · Operating instructions inside · Instructions
de service au côté intérieur

Teleschumann

Fleischmann

Graissage: Il faut huiler le moteur et les engrenages uniquement aux endroits indiqués. N'utilisez que l'huile recommandée FLEISCHMANN 6599. Une seule goutte par point à lubrifier (→) afin d'éviter tout excès. L'aiguille montée dans le bouchon du petit flacon convient parfaitement à cet usage.

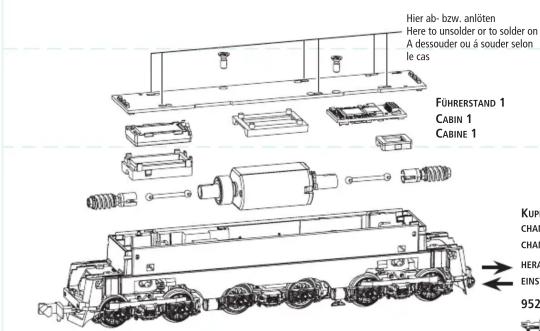

Le démontage de la locomotive est seulement nécessaire pour changer le moteur ou pour installer un décodeur digital.

Nous recommandons pour inspecter le lubrification de l'endroits indiquées dépendent de la durée et les conditions opérationnelle et par conséquent, les huiler.

Annotation : Ce modèle n'est pas conçu pour l'opération catenaire fonctionellement.

00547002

ERSATZHAFTREIFEN

SPARE FRICTION

TYRESBANDAGES DE RECHANGE

50734120
