K-13692 - Système de douche KOHLER - Notice d'utilisation et mode d'emploi gratuit

Marque	Kohler
Modèle	K-13692
Type de produit	Système de douche - Pomme de douche pluie
Utilisation	Installation au plafond ou au mur
Matériau	Métal avec finition chromée
Diamètre	Environ 200 mm (8 pouces)
Poids	Environ 0.5 kg
Raccordement	Bras de douche standard (filetage 1/2 pouce NPT)
Fonctions principales	Pluie, orifice autorasant
Nettoyage	Orifices frottables à la main ; rondelle à grille amovible
Température maximale recommandée	49 °C (120 °F) pour éviter les brûlures
Garantie	Limitée à vie sur les robinets (selon conditions)
Entretien	Détergent doux et eau chaude ; éviter les abrasifs
Réparabilité	Pièces détachées disponibles (rondelle à grille)
Conformité	Codes de plomberie et de bâtiment locaux
Contenu de l'emballage	Pomme de douche uniquement (bride et bras non inclus)
Notice disponible	Français, Anglais, Espagnol (PDF gratuit)

FOIRE AUX QUESTIONS - K-13692 KOHLER

Comment installer la pomme de douche K-13692 ?

Installez d'abord le coude de douche au plafond ou au mur. Appliquez du ruban d'étanchéité sur les filets du bras de douche, puis vissez-le dans le coude. Placez la bride contre le mur et serrez la vis de retenue. Enfin, vissez la pomme de douche sur le bras et serrez à la main ou avec une clé à sangle propre.

Comment nettoyer les orifices de la pomme de douche ?

Faites couler de l'eau dans la pomme, puis frottez vigoureusement votre doigt d'avant en arrière sur les orifices de la face. Cela permet de déloger les débris et les dépôts minéraux. Si cela ne suffit pas, nettoyez la rondelle à grille.

Que faire si la pomme de douche goutte après utilisation ?

Après chaque utilisation, inclinez la pomme de douche pour la vider complètement. De l'eau résiduelle peut s'accumuler et provoquer un égouttement. Si le problème persiste, vérifiez l'étanchéité des raccords.

Comment nettoyer la rondelle à grille ?

Dévissez la pomme de douche du bras à l'aide d'une clé propre. Utilisez un tournevis à tête plate fine pour soulever délicatement le rebord de la rondelle à grille, puis retirez-la. Nettoyez-la à l'eau claire et réinstallez-la avec l'extrémité conique vers l'extérieur. Appliquez du ruban d'étanchéité avant de revisser la pomme.

Quelle est la température d'eau recommandée pour éviter les brûlures ?

Il est recommandé de régler la température de l'eau à 120°F (49°C) ou moins. Une température plus élevée peut causer des brûlures graves. Suivez la procédure de réglage fournie dans le guide du robinet.

Quels produits de nettoyage utiliser ?

Utilisez un détergent doux comme du liquide vaisselle et de l'eau chaude. Évitez les nettoyants abrasifs, l'ammoniaque, l'eau de Javel ou les acides qui pourraient rayer ou ternir la surface. Rincez abondamment après le nettoyage.

Quelle est la garantie du produit ?

Kohler offre une garantie limitée à vie pour les robinets en usage domestique. Elle couvre les fuites et les défauts de matériau ou de fabrication. Les finitions non standard peuvent être couvertes par une garantie d'un an. Conservez votre preuve d'achat.

Comment commander des pièces de rechange ?

Visitez la page produit sur www.kohler.com/serviceparts pour trouver les pièces de rechange. Vous pouvez également contacter le service client au 1-800-4-KOHLER pour obtenir de l'aide.

Le bras de douche est-il inclus ?

Non, le bras de douche avec bride n'est pas fourni. Vous devez l'acheter séparément. La pomme de douche se visse directement sur un bras standard de 1/2 pouce.

Comment purger les débris avant l'installation ?

Avant de fixer la pomme de douche, ouvrez l'eau pour purger les débris à travers le bras de douche. Cela évite que des particules obstruent les orifices. Coupez l'eau ensuite avant de visser la pomme.

MODE D'EMPLOI K-13692 KOHLER

Guide d'installation et d'entretien Pommes de douche Pluie

Outils

Mastic de plombie

d'étanchéité

Clé à sangleRubarTournevis à tête plate et fine

Informations importantes

AVERTISSEMENT: Risquedebrûlures. Une température d'eau élevée peut causer des brûlures graves. Régler la température de l'eau à 120°F (49°C) ou moins en suivant la procédure de réglage fournie dans le guide d'installation et d'entretien du robinet.

AVIS:Choisir une vanne de compensation automatique de débit minimal approprié pour assurer la sécurité aux débits les plus bas. □ Respecter tous les codes de plomberie et de bâtiment locaux.

REMARQUE: Après chaque utilisation, incliner la pomme de la douche pour la vider.

REMARQUE: Pour tout renseignement sur les pièces de rechange, visiter la page du produit sur le site www.kohler.com/serviceparts.

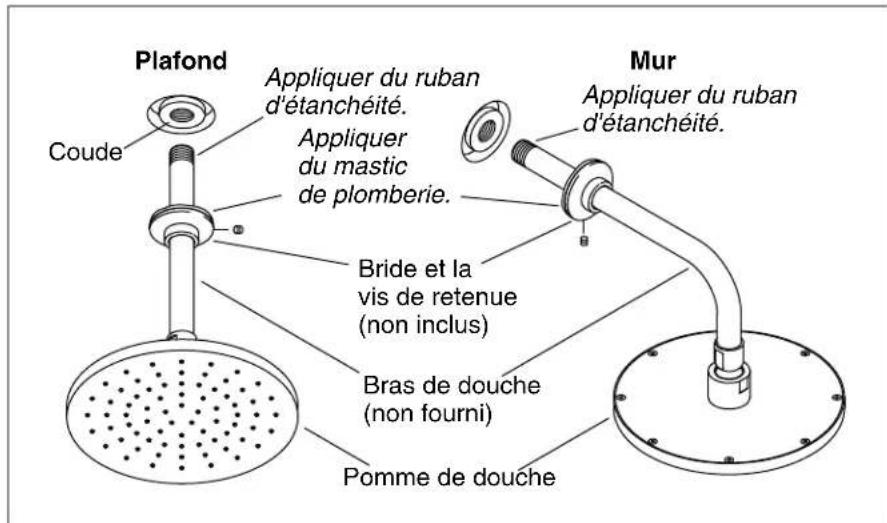

Installer la pomme de douche

REMARQUE: Le bras de douche avec bride n'est pas fourni.

□ Retirer la pomme de douche et le bras de douche existants, si applicable.
☐ Installer le coude de la douche. S'assurer que le coude est bien fixé en place et qu'il a une force adéquate pour soutenir la pomme de douche.
□ Appliquer un boudin de mastic de plombier ou un autre produit d'étanchéité sur l'arrière de la bride.
□ Placer la bride sur l'extrémité longue du bras de douche, comme sur l'illustration.
□ Appliquer du ruban d'étanchéité sur les filets de chaque extrémité du bras de douche.
□ Installer le bras de douche sur le coude de la douche et bien serrer avec une clé à sangle propre.
□ Appuyer la bride contre le plafond/le mur fini et la fixer sur le bras de la douche en serrant la vis d'arrêt.
□ Retirer tout excès de mastic de plombier.
□ Ouvrir l'eau pour purger tous les débris à travers le bras de la douche.
□ Couper l'eau.
□ Installer la pomme de douche sur le coude de la douche et bien serrer avec une clé à sangle propre.

Installer la pomme de douche (cont.)

□ Inspecter tous les raccords pour y rechercher des fuites.

REMARQUE: De l'eau pourrait encore être présente dans la pomme de la douche après chaque utilisation. Pour empêcher un égouttement, incliner la pomme de la douche pour la vider.

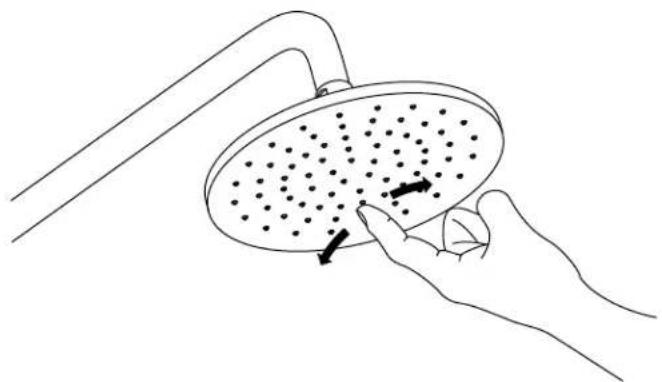

Nettoyer les orifices du vaporisateur

Pour déloger les débris et les particules minérales:

□ Faire couler de l'eau dans la pomme de douche.
□ Frotter vigoureusement votre doigt d'avant en arrière sur les orifices du vaporisateur de la face de la pomme de douche.
Si cette procédure ne permet pas d'améliorer le fonctionnement de la pomme de douche, passer à la section « Nettoyer la rondelle à grille ».

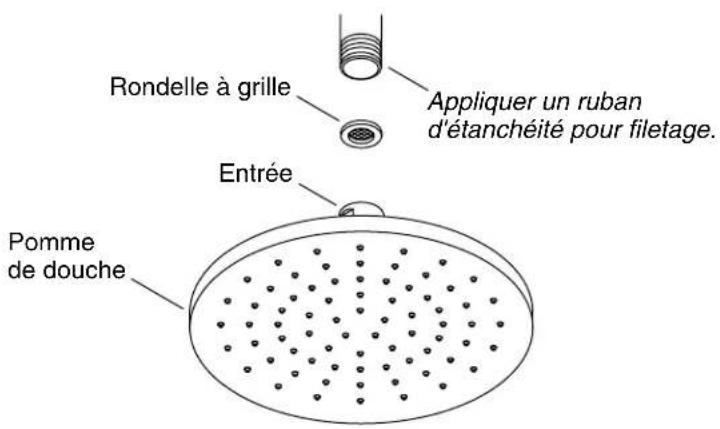

Nettoyer la rondelle à grille

□ Utiliser une clé propre pour retirer la pomme de douche du bras de la douche, en veillant à ne pas abîmer la finition.
□ Utiliser un tournevis fin à lame pour soulever délicatement le rebord de la rondelle à grille. Retirer et nettoyer la rondelle à grille.

REMARQUE: Ne pas essayer de retirer le contrôle du débit.

□ Réinstaller la rondelle à grille avec l'extrémité conique vers l'extérieur.
□ Appliquer du ruban d'étanchéité sur les filets du bras de douche.
□ Réinstaller la pomme de douche.

Entretien et nettoyage

Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de l'entretien de votre produit KOHLER:

• Utiliser un détergent doux comme du liquide pour vaisselle et de l'eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs qui pourraient rayer ou ternir la surface.
• Lire l'étiquette du produit de nettoyage avec le plus grand soin pour assurer que celui-ci peut être utilisé sans danger sur le matériau.

Entretien et nettoyage (cont.)

• Toujours tester la solution de nettoyage sur une surface non visible avant de l'appliquer sur l'ensemble de la surface.
• Ne pas laisser les nettoyants reposer ou tremper sur la surface.
• Essuyer les surfaces et rincer complètement avec de l'eau immédiatement après l'application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces avoisinantes.
• Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau abrasif tel qu'une brosse ou une éponge à récurer pour nettoyer les surfaces.

Pour obtenir des informations détaillées sur le nettoyage et les produits à considérer, consulter le site www.kohler.com/clean. Pour commander des informations sur l'entretien & le nettoyage, appeler le 1-800-456-4537.

Garantie

Garantie limitée à vie du robinet KOHLER®

Kohler Co. garantit que les robinets* fabriqués après le 1er janvier 1997 ne fuient pas et ne gouttent pas lors d'une utilisation domestique normale, aussi longtemps que l'acquéreur d'origine demeure propriétaire de son domicile. Si le robinet goutte ou présente des fuites lors d'une utilisation normale, Kohler Co. enverra par courrier à l'acheteur, sans frais, la cartouche nécessaire pour réparer le robinet. La présente garantie s'applique uniquement aux robinets Kohler installés aux États-Unis, au Canada ou au Mexique ("Amérique du Nord").

Kohler Co. garantit également toutes les autres caractéristiques du robinet ou des accessoires ("Robinet")*, (à l'exception des finitions dorées, non-Vibrant®, non chromées) contre tout vice de matériau et de fabrication lors d'une utilisation domestique normale, aussi longtemps que l'acquéreur d'origine demeure propriétaire de son domicile. La présente garantie s'applique uniquement aux robinets Kohler installés en Amérique du Nord. Si un vice est décelé lors d'une utilisation domestique normale, Kohler Co. choisira, à sa discrétion, la réparation, le remplacement ou la rectification appropriée. Cette garantie n'offre pas de protection contre les dommages dus à un accident, une mauvaise utilisation ou un mauvais traitement. Un entretien et un nettoyage inadéquats annulent la garantie**. Une preuve d'achat (ticket de caisse d'origine) doit être présentée à Kohler Co. avec toutes les réclamations au titre de la garantie. Kohler n'est pas responsable des frais de main-d'œuvre, d'installation ou de tous autres frais particuliers, accessoires ou indirects. La responsabilité de Kohler Co. ne

Garantie (cont.)

dépassera en aucun cas le prix d'achat du robinet.

Si le robinet est utilisé dans un commerce ou s'il est installé en dehors d'Amérique du Nord, ou si la finition est dorée, non-Vibrant, peinte ou revêtue d'une poudre, Kohler Co. garantit le robinet contre tout vice de matériau et de fabrication pendant un (1) an à partir de la date d'installation du produit, selon les modalités de la garantie limitée standard d'un an de Kohler Co.

Pour toute réclamation au titre de la présente garantie, contacter Kohler Co. par l'intermédiaire du vendeur, plombier, centre de rénovation ou revendeur par internet, ou bien par écrit à l'adresse suivante Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Fournir tous les renseignements pertinents à la réclamation, dont notamment une description complète du problème et du produit, le numéro de modèle, la couleur, la finition, la date et le lieu d'achat du produit. Joindre également l'original de la facture. Pour de plus amples renseignements ou pour obtenir les coordonnées du service de réparation le plus proche, appeler le 1-800-4-KOHLER (1-800-456-4537) à partir des É.-U. et du Canada, et le 001-800-456-4537 à partir du Mexique, ou consulter le site www.kohler.com à partir des É.-U., www.ca.kohler.com à partir du Canada, ou www.mx.kohler.com au Mexique.

KOHLERCO.ET/OULEREVENDEURFOURNISSENTCES GARANTIESAULIEUETPLACDEDETOUTESAUTRES GARANTIES,EXPRESSESOUTACITES,YCOMPRISLES GARANTIESTACITESDECOMMERCIALITÉETD'ADAPTATION ÀUNUSAGEPARTICULIER.KOHLERCO.ET/OULE REVENDEURDÉCLINENTTOUTERESPONSABILITÉCONTRE LESDOMMAGESPARTICULIERS,ACCESSOIRESOU INDIRECTS.Certainsétatsetprovincesnepermettentpasdelimite surladuréedelagarantietacite,nil'exclusionoulalimitedes dommages,et,parconséquent,lesditeslimitesetexclusionspeuvent nepass'appliqueràvotrecas.Laprésentegarantieaccordeau consommateurdesdroitsjuridiquesparticuliers.Vouspouvez égalementavoird'autresdroitsquivariantd'unétatoud'une provinceàl'autre.

CeciconstituelagarantieécriteexclusivedeKohlerCo.

*Les robinets Trend, la colonne MasterShower, les systèmes et éléments BodySpa; la colonne, les systèmes et les éléments WaterHaven; les robinets Tripoint, les finitions or poli, non-Vibrant et peintes ou à revêtement de poudre, les raccords, tous les articles de la section "Fixture Related" du catalogue des prix des robinets Kohler, les drains, les crépines d'évier Duostrainer, les distributeurs de

Garantie (cont.)

savon/lotion, le haut-parleur sans fil Moxie ^10 et les robinets utilisés dans des installations commerciales et en dehors de l'Amérique du Nord sont couverts par la garantie limitée d'un an de Kohler Co.

**Ne jamais utiliser de nettoyants contenant des agents abrasifs, de l'ammoniaque, de l'eau de Javel, des acides, des cires, de l'alcool, des dissolvants ou autres produits non recommandés pour le chrome. Ceci annulera la garantie.
