Marca	Kohler
Modelo	K-13692
Tipo de producto	Sistema de ducha - Cabezal de ducha lluvia
Uso	Instalación en techo o pared
Material	Metal con acabado cromado
Diámetro	Aproximadamente 200 mm (8 pulgadas)
Peso	Aproximadamente 0.5 kg
Conexión	Brazo de ducha estándar (rosca 1/2 pulgada NPT)
Funciones principales	Lluvia, orificio autolimpiante
Limpieza	Orificios frotables a mano; arandela de rejilla extraíble
Temperatura máxima recomendada	49 °C (120 °F) para evitar quemaduras
Garantía	Limitada de por vida en los grifos (según condiciones)
Mantenimiento	Detergente suave y agua caliente; evite los abrasivos
Reparabilidad	Piezas de repuesto disponibles (arandela de rejilla)
Conformidad	Códigos de plomería y construcción locales
Contenido del embalaje	Solo cabezal de ducha (brida y brazo no incluidos)
Manual disponible	Francés, Inglés, Español (PDF gratuito)

Preguntas frecuentes - K-13692 KOHLER

¿Cómo instalar el cabezal de ducha K-13692?

Instale primero el codo de ducha en el techo o la pared. Aplique cinta de sellado en las roscas del brazo de la ducha, luego atorníllelo en el codo. Coloque la brida contra la pared y apriete el tornillo de retención. Finalmente, atornille el cabezal de ducha en el brazo y apriételo a mano o con una llave de correa limpia.

¿Cómo limpiar los orificios del cabezal de ducha?

Haga correr agua en el cabezal, luego frote vigorosamente su dedo hacia adelante y hacia atrás sobre los orificios de la cara. Esto ayuda a desalojar los residuos y depósitos minerales. Si no es suficiente, limpie la arandela de rejilla.

¿Qué hacer si el cabezal de ducha gotea después del uso?

Después de cada uso, incline el cabezal de ducha para vaciarlo completamente. El agua residual puede acumularse y provocar goteo. Si el problema persiste, verifique la estanqueidad de las conexiones.

¿Cómo limpiar la arandela de rejilla?

Desatornille el cabezal de ducha del brazo con una llave limpia. Use un destornillador de punta plana fino para levantar suavemente el borde de la arandela de rejilla, luego retírela. Límpiela con agua clara y reinstálela con el extremo cónico hacia afuera. Aplique cinta de sellado antes de volver a atornillar el cabezal.

¿Cuál es la temperatura de agua recomendada para evitar quemaduras?

Se recomienda ajustar la temperatura del agua a 120°F (49°C) o menos. Una temperatura más alta puede causar quemaduras graves. Siga el procedimiento de ajuste proporcionado en la guía del grifo.

¿Qué productos de limpieza usar?

Use un detergente suave como jabón para platos y agua caliente. Evite limpiadores abrasivos, amoníaco, lejía o ácidos que puedan rayar o opacar la superficie. Enjuague abundantemente después de la limpieza.

¿Cuál es la garantía del producto?

Kohler ofrece una garantía limitada de por vida para los grifos en uso doméstico. Cubre fugas y defectos de material o fabricación. Los acabados no estándar pueden estar cubiertos por una garantía de un año. Conserve su comprobante de compra.

¿Cómo pedir piezas de repuesto?

Visite la página del producto en www.kohler.com/serviceparts para encontrar piezas de repuesto. También puede contactar al servicio al cliente al 1-800-4-KOHLER para obtener ayuda.

¿El brazo de ducha está incluido?

No, el brazo de ducha con brida no se incluye. Debe comprarlo por separado. El cabezal de ducha se atornilla directamente a un brazo estándar de 1/2 pulgada.

¿Cómo purgar los residuos antes de la instalación?

Antes de fijar el cabezal de ducha, abra el agua para purgar los residuos a través del brazo de la ducha. Esto evita que partículas obstruyan los orificios. Cierre el agua luego antes de atornillar el cabezal.

MANUAL DE USUARIO K-13692 KOHLER

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

THE BOLD LOOK

OF KOHLER®

1141989-2-G

Tools

Plumbers Putty

Sealant Tape

Guía de instalación y cuidado Cabezas de ducha de lluvia

Herramientas

Masilla de plomería

Cinta selladora

Destornillador plano delgado

Información importante

ADVERTENCIA: Riesgodequemaduras. El agua a alta temperatura puede ocasionar quemaduras graves. Ponga la temperatura del agua a un máximo de 120°F (49°C), de acuerdo al procedimiento de ajuste en la Guía de instalación y cuidado de válvulas.

AVISO: Seleccione una válvula reguladora automática con la capacidad mínima de flujo adecuada para asegurar que la válvula ofrezca seguridad a las tasas de flujo más bajas.

□ Cumpla todos los códigos locales de plomería y de construcción.

NOTA: Después de cada uso, incline la cabeza de ducha para drenarla.

NOTA: Para consultar información sobre piezas de repuesto, visite la página de su producto en www.kohler.com/serviceparts.

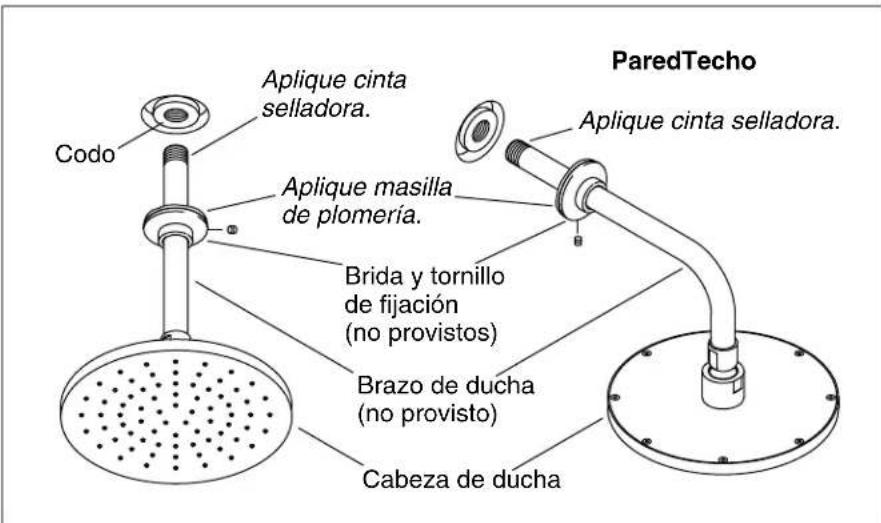

Instale la cabeza de ducha

NOTA: No se incluye el brazo de ducha con brida.

□ Desmonte la cabeza y el brazo de ducha que están instalados, de ser necesario.
□ Instale el codo de la ducha. Asegúrese de que el codo esté bien instalado y de que sea lo suficientemente resistente para soportar la cabeza de ducha.
□ Aplique un hilo continuo de masilla de plomería o de otro sellador en el lado posterior de la brida.
□ Coloque la brida en el extremo largo del brazo de ducha, como se muestra.
□ Aplique cinta selladora a las roscas en cada extremo del brazo de la ducha.
□ Instale el brazo de la ducha al codo de la ducha y apriete bien con una llave de correa limpia.
- Oprima la brida contra la pared acabada o el techo acabado, y apriete el tornillo de fijación para fijarla al brazo de ducha.
□ Limpie el exceso de masilla de plomería.
□ Abra el agua para que circule y se lleve las partículas que pudiera haber en el brazo de ducha.
□ Cierre el agua.
□ Instale la cabeza de ducha al brazo de ducha y apriete bien con una llave de correa limpia.

Instale la cabeza de ducha (cont.)

□ Revise que no haya fugas en las conexiones.

NOTA:Es posible que quede agua en la cabeza de ducha después de usarla. Para evitar que gotee, incline la cabeza de ducha para drenarla.

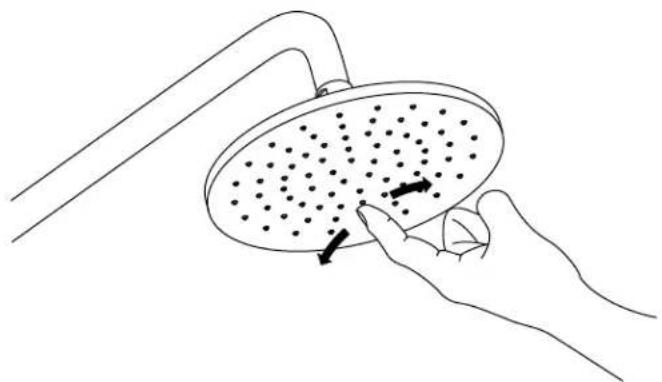

Limpie los orificios del rociador

Para eliminar la suciedad y los depósitos minerales:

□ Haga circular agua por la cabeza de ducha.
Frote bien los orificios del rociador con el dedo, moviendo el dedo hacia adelante y hacia atrás en la cara de la cabeza de ducha.
□ Si este procedimiento no mejora el funcionamiento de la cabeza de ducha, pase a la sección "Limpie la arandela de rejilla" en esta guía.

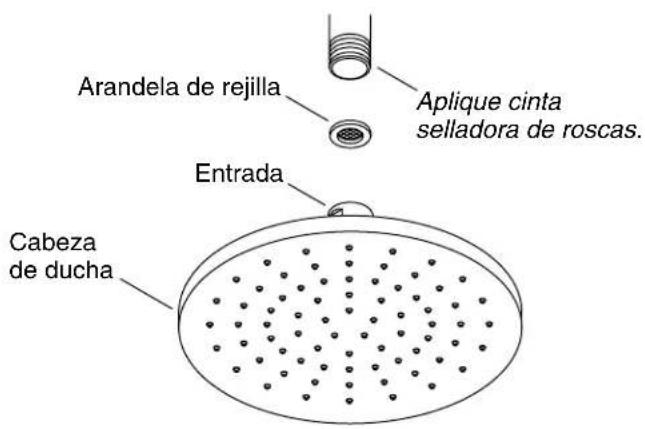

Limpie la arandela de rejilla

□ Con una llave limpia retire la cabeza de ducha del brazo de la ducha; tenga cuidado de no dañar el acabado.
□ Con un destornillador plano pequeño, haga palanca para levantar con cuidado el borde de la arandela de rejilla. Retire y limpie la arandela de rejilla.

NOTA: No trate de desinstalar el controlador de flujo.

□ Vuelva a instalar la arandela de rejilla con el extremo cónico hacia fuera.
□ Aplique cinta selladora a las roscas del brazo de ducha.
□ Vuelva a instalar la cabeza de ducha.

Cuidado y limpieza

Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto KOHLER:

• Para limpiar utilice solamente detergente suave, como líquido para lavar vajilla y agua tibia. No utilice limpiadores abrasivos que puedan rayar u opacar la superficie.
• Lea atentamente la etiqueta del producto de limpieza para asegurarse de que este producto no represente riesgos al usarse en el material.

Cuidado y limpieza (cont.)

• Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda la superficie.
• No deje los limpiadores durante tiempo prolongado en la superficie.
• Limpie con un trapo, y enjuague completa e inmediatamente con agua después de aplicar limpiadores. Enjuague y seque las superficies cercanas que hayan recibido salpicaduras.
• Utilice una esponja humedecida o un paño suave y húmedo. Para limpiar las superficies nunca utilice materiales abrasivos, como cepillos o estropajos de tallar.

Para obtener información detallada de limpieza y de productos a considerar, visite www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame al 1-800-456-4537.

Garantía

Garantía limitada de por vida para la grifería KOHLER®

Kohler Co. garantiza la grifería* fabricada después del 1 de enero de 1997 contra problemas de fugas y goteo durante el uso residencial normal, mientras el comprador consumidor original sea el propietario de su casa. En caso de que la grifería presente fugas o goteo durante el uso normal, Kohler Co. enviará por correo, y sin ningún cargo al comprador original, el cartucho necesario para que la grifería funcione correctamente. Esta garantía se aplica solo a la grifería Kohler instalada en los Estados Unidos de América, Canadá o México ("Norteamérica").

Kohler Co. también garantiza todas las demás características de la grifería o de los accesorios ("Grifería")*, (excepto los acabados de oro, que no sean Vibrant®, o que no sean de cromo) contra defectos de material y mano de obra, durante el uso residencial normal, mientras el comprador consumidor original sea el propietario de su casa. Esta garantía se aplica solo a la grifería Kohler instalada en Norteamérica. Si se llegara a encontrar algún defecto durante el uso residencial normal, Kohler Co., a su criterio, reparará, proveerá un repuesto o producto, o realizará los ajustes pertinentes. Esta garantía no cubre daños causados por accidentes, abuso o uso indebido del producto. El cuidado y la limpieza indebidos anulan la garantía.** Al presentar las reclamaciones de garantía a Kohler Co. es necesario incluir el comprobante de compra (recibo de venta original). Kohler Co. no se hace responsable de costos de mano de obra, instalación u otros costos incidentales o indirectos. En ningún caso la responsabilidad de Kohler Co. excederá el precio de compra de la grifería.

Garantía (cont.)

Si la grifería se utiliza comercialmente o si se instala fuera del territorio de Norteamérica, o si el acabado es de oro, no es Vibrant o es un acabado de color con revestimiento de pintura o polvo, Kohler Co. garantiza la grifería contra defectos de material y mano de obra durante un (1) año a partir de la fecha de instalación, bajo la garantía limitada de un año estándar de Kohler Co.

Si usted considera que tiene una reclamación en virtud de la garantía, comuníquese con Kohler Co. a través de su distribuidor, contratista de plomería, centro de remodelación o distribuidor por Internet, o escriba a Kohler Co., Atención: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, EE.UU. Asegúrese de proporcionar toda la información pertinente a su reclamación, incluida una descripción completa del problema, el producto, el número de modelo, el color, el acabado, la fecha de compra y el lugar de compra del producto. También incluya el recibo original. Para consultar información adicional, o para obtener el nombre y la dirección del lugar de reparación y servicio más cercano a usted, llame al 1-800-4-KOHLER (1-800-456-4537) en los EE.UU. y Canadá, y al 001-800-456-4537 en México, o visite www.kohler.com en los EE.UU., www.ca.kohler.com en Canadá, o www.mx.kohler.com en México.

KOHLERCO.Y/OELVENDEDOROFRECENESTASGARANTÍAS QUESUSTITUYENATODASLASDEMÁSGARANTÍAS, EXPRESASOIMPLÍCITAS,INCLUIDAS,ENTREOTRAS,LAS GARANTÍASIMPLÍCITASDECOMERCIALIZACIÓN IDONEIDADPARAUNUSODETERMINADO.KOHLERCO.Y/O ELVENDEDORDESCARGANTODARESPONSABILIDADPOR CONCEPTODEDAÑOSPARTICULARES,INCIDENTALESO INDIRECTOS.Algunosestados/algunasprovinciasnopermiten limitacionesencuantoaladuracióndeunagarantíaimplícitaoala exclusiónolimitacióndedichosdaños,porloqueesposibleque estaslimitacionesyexclusionesnoseapliquenasucaso.Esta garantíaotorgaalconsumidorciertosderechoslegalesespecíficos. Además,ustedpuedetenerotrosderechosquevaríandeestadoa estadoydeprovinciaaprovincia.

EstaeslagarantíaexclusivaporescritodeKohlerCo.

*La grifería Trend®, la torre MasterShower ®, los sistemas y los componentes BodySpa, la torre, los sistemas y los componentes WaterHaven®, las griferías Tripoint ®, el acabado en oro pulido, que no sea Vibrant, y los acabados con revestimiento de pintura o en polvo, las conexiones, todos los artículos contenidos en la sección "Fixture Related" de la lista de precios de la grifería Kohler, los desagües, las coladeras de fregadero Duostrainer ®, los dispensadores de jabón y loción, la bocina inalámbrica Moxie ®; y la grifería de uso comercial e

1141989-2-G Español-7 Kohler Co.

Garantía (cont.)

instalada fuera del territorio de Norteamérica, están cubiertos por la garantía limitada de un año de Kohler Co.

**Nunca utilice limpiadores que contengan abrasivos, amoniaco, blanqueador, ácidos, ceras, alcohol, disolventes u otros productos no recomendados para el cromo. Esto anula la garantía.

USA/Canada:1-800-4KOHLER

México:001-800-456-4537

kohler.com

THE BOLD LOOK

OF KOHLER®

©2016 Kohler Co.

1141989-2-G
