Tools

Plumbers Putty

Sealant Tape

Cabezas de ducha de lluvia

Kohler Co. Español-1 1393862-2-A

Herramientas

Masilla de plomería

Cinta selladora

Destornillador plano delgado

Informaciónimportante

WARNING: Riesgodequemaduras. El agua a alta temperatura puede ocasionar quemaduras graves. Ponga la temperatura del agua a un máximo de 120°F (49°C), de acuerdo al procedimiento de ajuste en la guía de instalación y cuidado de las válvulas.

NOTICE: Seleccione una válvula reguladora automática con la capacidad mínima de flujo adecuada para verificar que la válvula ofrezca seguridad a las tasas de flujo más bajas.

□ Cumpla todos los códigos locales de plomería y de construcción.

NOTE: Después de cada uso, incline la cabeza de ducha para drenarla.

NOTE: Para consultar información sobre piezas de repuesto, visite la página de su producto en kohler.com/serviceparts.

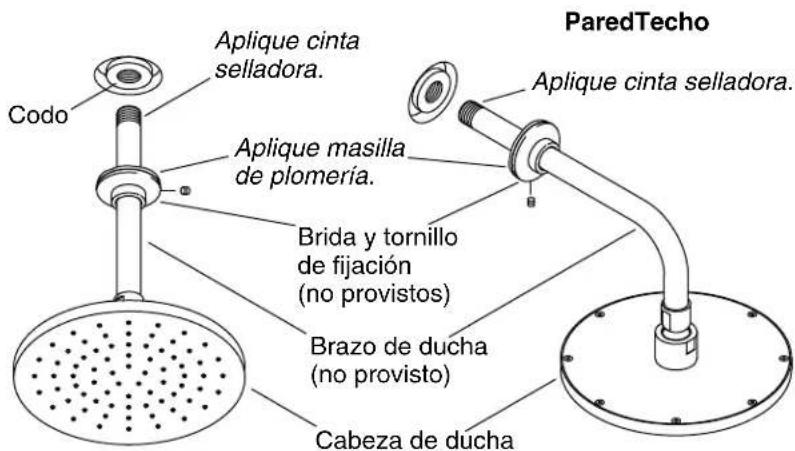

Codo Aplique cinta selladora. Aplique masilla de plomería. Brida y tornillo de fijación (no provistos) Brazo de ducha (no provisto) Cabeza de ducha ParedTecho Aplique cinta selladora.

1.Instalelacabezadeducha

NOTE: No se incluye el brazo de ducha con brida.

□ Desmonte la cabeza y el brazo de ducha que están instalados, de ser necesario.
□ Instale el codo de la ducha. Asegúrese de que el codo esté bien instalado y de que sea lo suficientemente resistente para soportar la cabeza de ducha.
□ Aplique un hilo continuo de masilla de plomería o de otro sellador en el lado posterior de la brida.
□ Coloque la brida en el extremo largo del brazo de ducha, como se muestra.
□ Aplique cinta selladora a las roscas en cada extremo del brazo de la ducha.
□ Instale el brazo de la ducha al codo de la ducha y apriete bien con una llave de correa limpia.
Oprima la brida contra la pared acabada o el techo acabado, y apriete el tornillo de fijación para fijarla al brazo de ducha.
□ Limpie el exceso de masilla de plomería.
□ Abra el agua para que circule y se lleve las partículas que pudiera haber en el brazo de ducha.
□ Cierre el agua.
□ Instale la cabeza de ducha al brazo de ducha y apriete bien con una llave de correa limpia.

Instalelacabezadeducha(cont.)

□ Revise que no haya fugas en las conexiones.

NOTE: Es posible que quede agua en la cabeza de ducha después de usarla. Para evitar que gotee, incline la cabeza de ducha para drenarla.

Para eliminar la suciedad y los depósitos minerales:

□ Haga circular agua por la cabeza de ducha.

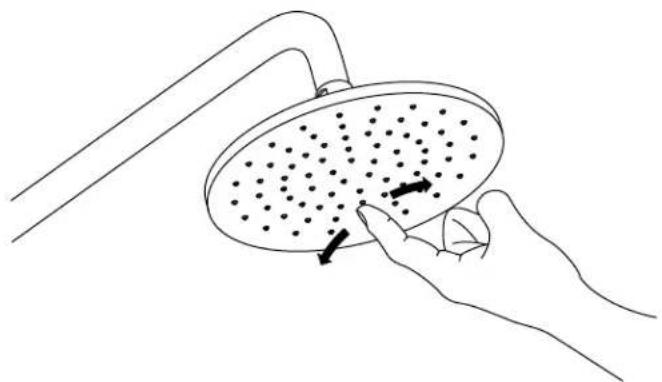

□ Frote bien los orificios del rociador con el dedo, moviendo el dedo hacia adelante y hacia atrás en la cara de la cabeza de ducha.
□ Si este procedimiento no mejora el funcionamiento de la cabeza de ducha, pase a la sección "Limpie la arandela de rejilla" en esta guía.

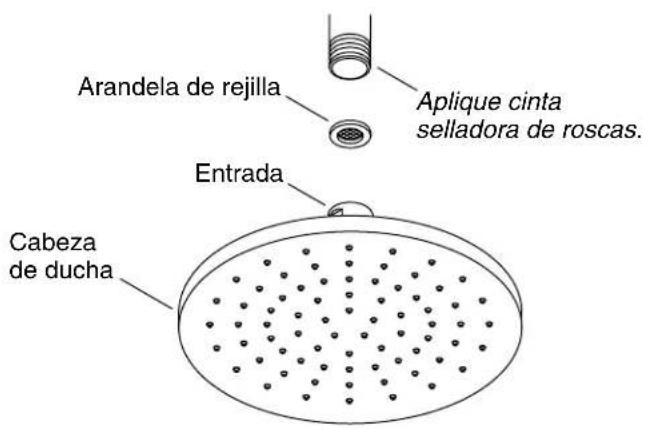

Arandela de rejilla Aplique cinta selladora de roscas. Entrada Cabeza de ducha

Limpielaarandeladerejilla

□ Con una llave limpia retire la cabeza de ducha del brazo de la ducha; tenga cuidado de no dañar el acabado.
□ Con un destornillador pequeño de punta plana, con cuidado haga palanca hacia arriba para levantar el borde de la arandela de rejilla. Retire y limpie la arandela de rejilla.

NOTE: No trate de desinstalar el controlador de flujo.

□ Vuelva a instalar la arandela de rejilla con el extremo cónico hacia fuera.
□ Aplique cinta selladora a las roscas del brazo de ducha.
□ Vuelva a instalar la cabeza de ducha.
