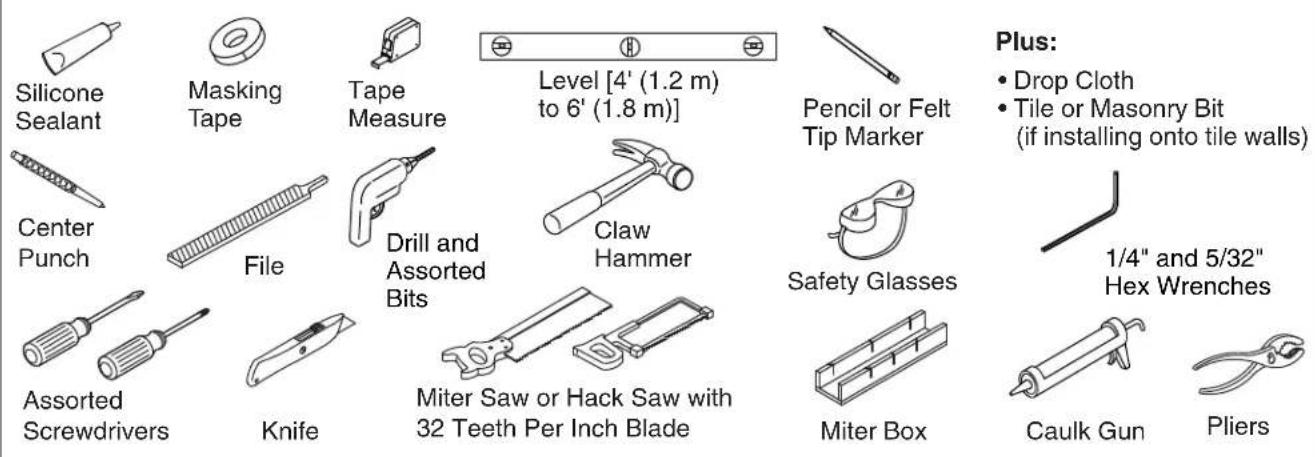

Tools and Materials

Puertas pivotantes de ducha

Herramientas y materiales

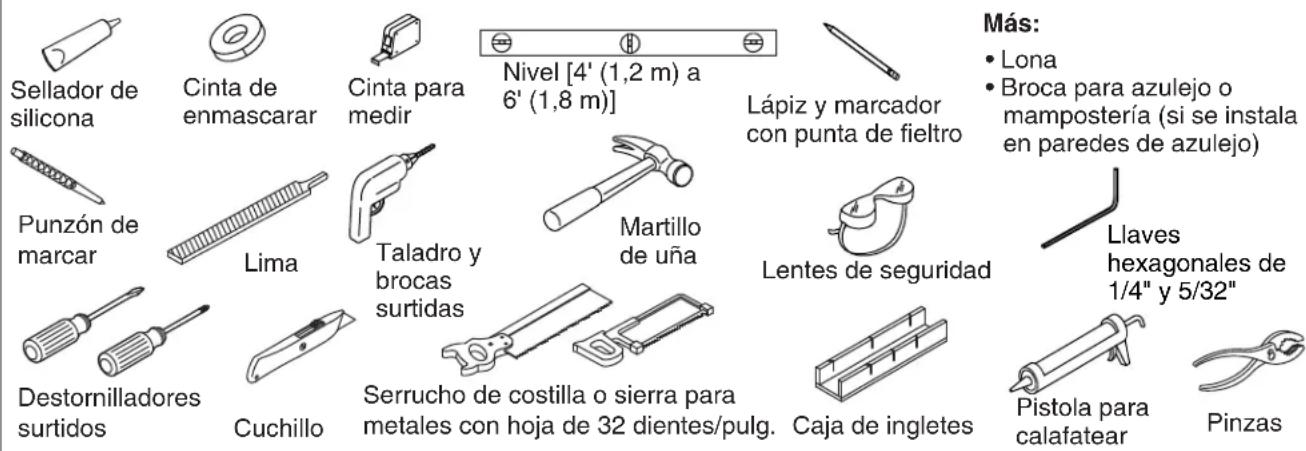

Sellador de silicona Cinta de enmascarar Cinta para medir Nivel [4' (1,2 m) a 6' (1,8 m)] Lápiz y marcador con punta de fieltro Más: • Lona • Broca para azulejo o mampostería (si se instala en paredes de azulejo) Punzón de marcar Lima Taladro y brocas surtidas Martillo de uña Lentes de seguridad Destornilladores surtidos Cuchillo Serrucho de costilla o sierra para metales con hoja de 32 dientes/pulg. Caja de ingletes Llaves hexagonales de 1/4" y 5/32" Pistola para calafatear Pinzas

Antes de comenzar

ADVERTENCIA: Riesgo de lesiones graves. Daños previos a la instalación podrían ocasionar que el vidrio se quiebre en pedazos. Antes de hacer la instalación revise el vidrio y todas las piezas, para ver si presentan daños.

ADVERTENCIA: Riesgo de lesiones graves. Si la instalación se hace de manera incorrecta, el vidrio podría quebrarse en pedazos. Siga todas las instrucciones de instalación.

AVISO: No toque los filos del vidrio templado con herramientas ni con ningún otro objeto duro. No ponga el vidrio templado sin marco directamente en el piso o en ninguna otra superficie dura.

ADVERTENCIA: Riesgo de lesiones graves. No corte vidrio templado. El vidrio templado se quiebra en pedazos si se corta.

ADVERTENCIA: Riesgo de lesiones graves. La puerta y los paneles laterales de la ducha pueden quebrarse en pedazos. Revise con regularidad el vidrio y todas las piezas para ver si presentan daños, si algo falta o si hay piezas sueltas.

ADVERTENCIA: Riesgo de lesiones graves. Siempre utilice anteojos de seguridad al cortar o taladrar.

¡IMPORTANTE! Deje este manual para el usuario final. Lea estas instrucciones antes de utilizar o instalar este producto.

PRECAUCIÓN: Riesgo de daños al producto y a la propiedad. Esta puerta de ducha es demasiado pesada. No la instale a módulos de ducha de plástico o a paneles de yeso a menos que se proporcione soporte adicional detrás de la pared.

¡IMPORTANTE! Registre los números de modelo de caja caja y el número de modelo maestro en la Guía del propietario si planea guardarlo, o en sus archivos para uso posterior. Los números se pueden encontrar en la etiqueta, y comienzan con una "K-". El número de modelo adecuado le permitirá a los representantes de servicio a los clientes ayudarle rápidamente si es necesario.

Antes de comenzar (cont.)

□ Su nueva puerta Kohler se puede instalar para que abra hacia la derecha o hacia la izquierda. Para obtener mejores resultados, instale la puerta con el lado pivotante alejado de la cabeza de ducha. Estas instrucciones muestran la puerta instalada girando hacia la izquierda. Las puertas que giran hacia la derecha estarían al revés.
□ Las manijas se compran por separado. Instale las manijas según las instrucciones provistas con ellas.
Estas instrucciones cubren los modelos de 30" (76,2 cm) a 48" (121,9 cm) y de 60" (152,4 cm). Algunos pasos solo corresponden e un modelo. Asegúrese de seguir únicamente los pasos para su modelo de puerta.
□ Antes de iniciar la instalación, separe e identifique todas las piezas. Revise que no tengan daños.
□ Algunos pasos en estas instrucciones son específicos a la instalación a una bisagra derecha o izquierda. Siga las instrucciones que correspondan a la configuración de su instalación.
Coloque una lona en la parte inferior de su ducha para cubrir el desagüe y facilitar la limpieza.
□ Siga con cuidado las instrucciones que corresponden a la aplicación de sellador en la puerta. Si sella áreas distintas a las que se indican se podrían causar fugas.
□ Dos personas deben hacer esta instalación.
☐ Kohler Co. se reserva el derecho de modificar el diseño de productos sin previo aviso, tal como se especifica en la lista de precios.

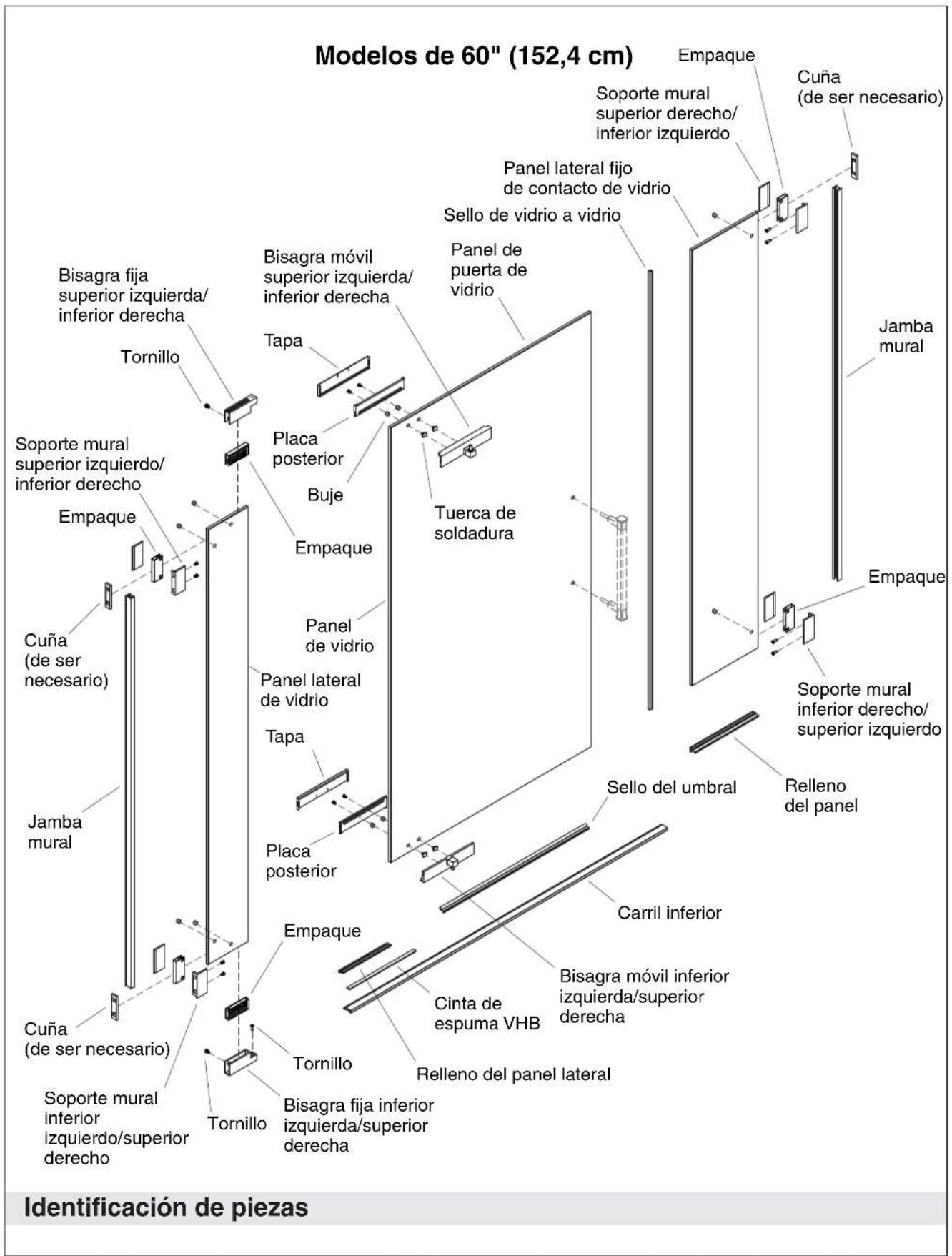

Modelos de 60" (152,4 cm) Espaque Cuña (de ser necesario) Soporte mural superior derecho/ inferior izquierdo Panel lateral fijo de contacto de vidrio Sello de vidrio a vidrio Bisagra móvil superior izquierda/ inferior derecha Tapa Bisagra fija superior izquierda/ inferior derecha Placa posterior Buje Tuerca de soldadura Jamba mural Cuña (de ser necesario) Soporte mural superior izquierdo/ inferior derecho Empaque Cuna (de ser necesario) Jamba mural Cuna (de ser necesario) Soporte mural inferior izquierdo/superior derecho Tornillo Tornillo Bisagra fija inferior izquierda/superior derecha Cinta de espuma VHB Relleno del panel lateral Carril inferior Bisagra móvil inferior izquierda/superior derecha Sello del umbral Relleno del panel Empaque Empaque Empaque Empaque Empaque Empaque Empaque Empaque Empaque Empaque

1064866-2-C Español-3 Kohler Co.

Modelos de 48" (121,9 cm) y de menor tamaño

Bisagra fija superior izquierda/ inferior derecha Tornillo Soporte mural superior izquierdo/ inferior derecho Empaque Cuña (de ser necesario) Jamba mural Cuña (de ser necesario) Soporte mural inferior izquierdo/ superior derecho Tornillo Bisagra móvil superior izquierda/ inferior derecha Tapa Placa posterior Buje Empaque Panel de vidrio Panel lateral de vidrio Tapa Placa posterior Cinta de espuma VHB Relleno del panel lateral Bisagra fija inferior izquierda/superior derecha Sello del umbral Carril inferior Bisagra móvil inferior izquierda/superior derecha Sello de la jamba de contacto Anclaje Jamba de contacto Tapa de la jamba de contacto Tuna de puerta de vidrio Tuerca de soldadura

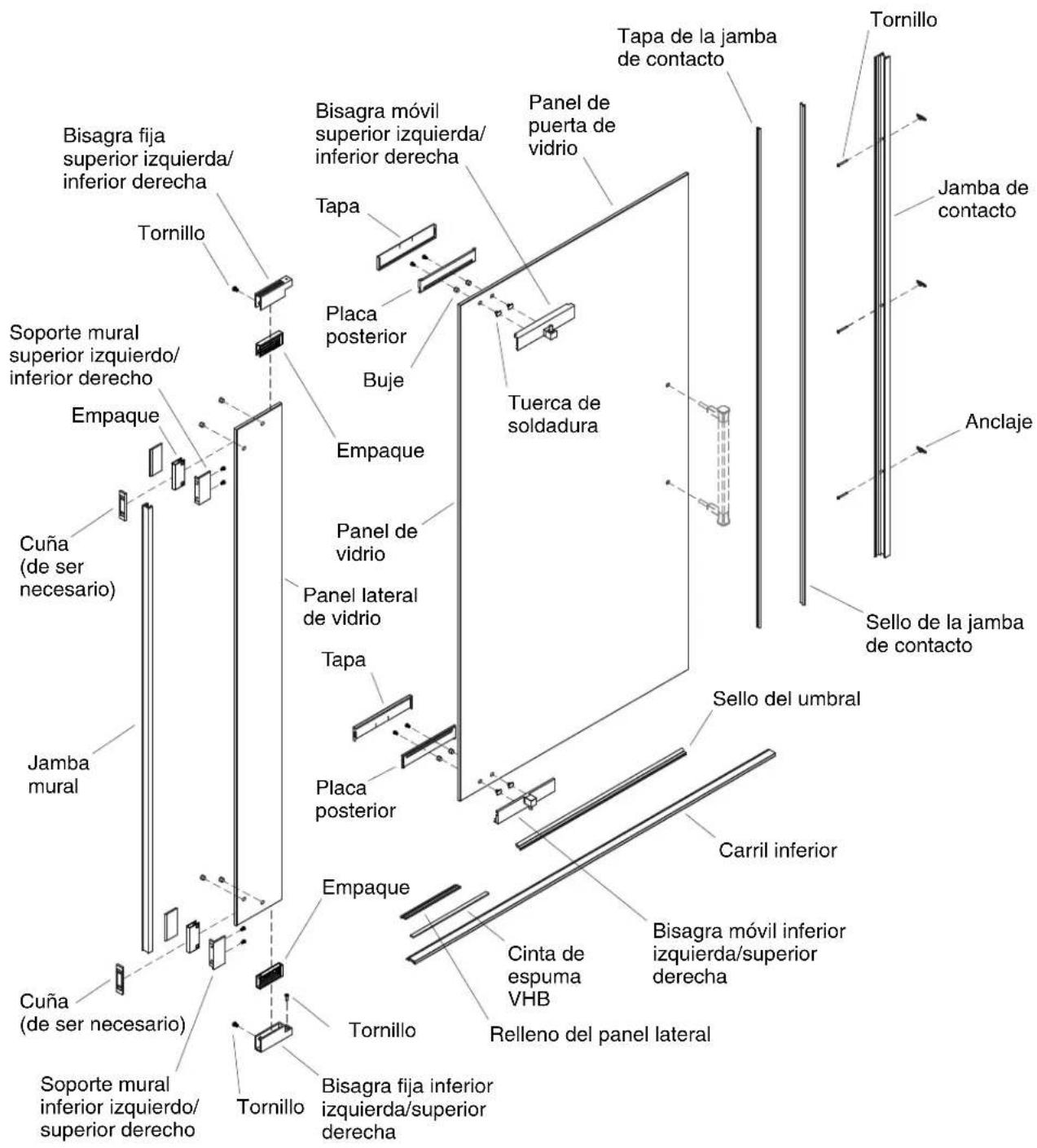

Identificación de piezas (cont.)

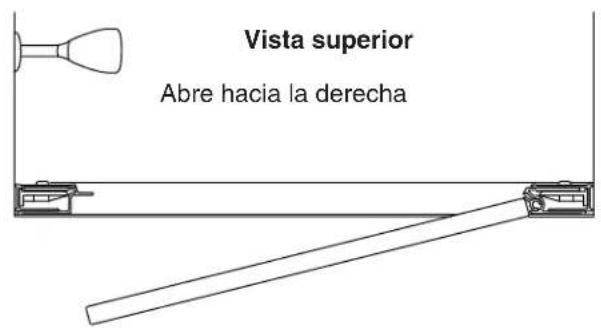

Vista superior Abre hacia la derecha

Nota: Las imágenes son sólo como referencia. No son el producto real.

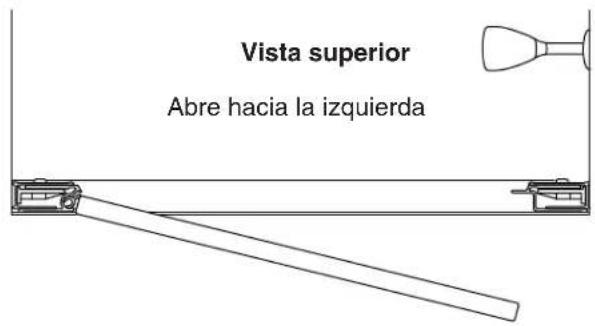

Vista superior Abre hacia la izquierda

1. Determine la configuración de la puerta

¡IMPORTANTE! Instale el lado pivotante de la puerta en el lado opuesto a la cabeza de ducha para tener acceso sencillo a los controles de la ducha.

□ Determine si la puerta pivoteará en el lado derecho o en el lado izquierdo.
□ Asegúrese de que la puerta pueda abrir libremente en la configuración que haya elegido.

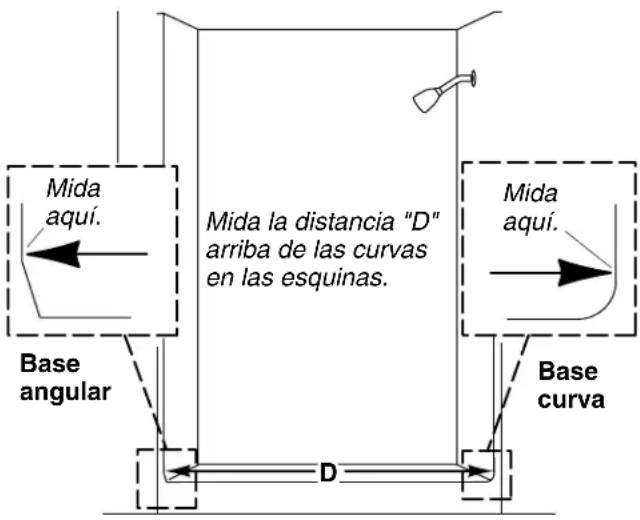

Mida aquí. Mida la distancia "D" arriba de las curvas en las esquinas. Mida aquí. Base angular Base curva D

Importante: Mida con cuidado. Si las paredes son curvas o angulares, mida arriba de la curva o el ángulo. Si no lo hace, el carril inferior quedará mal cortado.

2. Mida y corte el carril inferior

PRECAUCIÓN: Riesgo de lesiones personales. Siempre use anteojos de seguridad al cortar.

NOTA: Si utiliza una cinta para medir que se retraiga dentro de su caja, añada la longitud de la caja a la medida o mida de manera que se excluya la caja.

□ Mida la distancia de pared a pared en la parte inferior de la abertura para la puerta de la ducha. Esta es la distancia "D".
- Reste 1/16" (2 mm) de la distancia "D." La dimensión que resulte es la longitud de corte del carril inferior.
□ Marque el carril inferior en la distancia determinada.

NOTA: Para obtener mejores resultados, haga el corte con una sierra para metales de 32 dientes por pulgada y una caja de ingletes.

□ Corte el carril inferior en la marca.
□ Lime los bordes ásperos donde haya cortado el carril inferior, y tenga cuidado de no dañar las superficies acabadas.
□ El carril inferior cortado debe asentase al ras con el umbral sin que se necesite presión manual o cinta adhesiva para sostenerlo abajo.

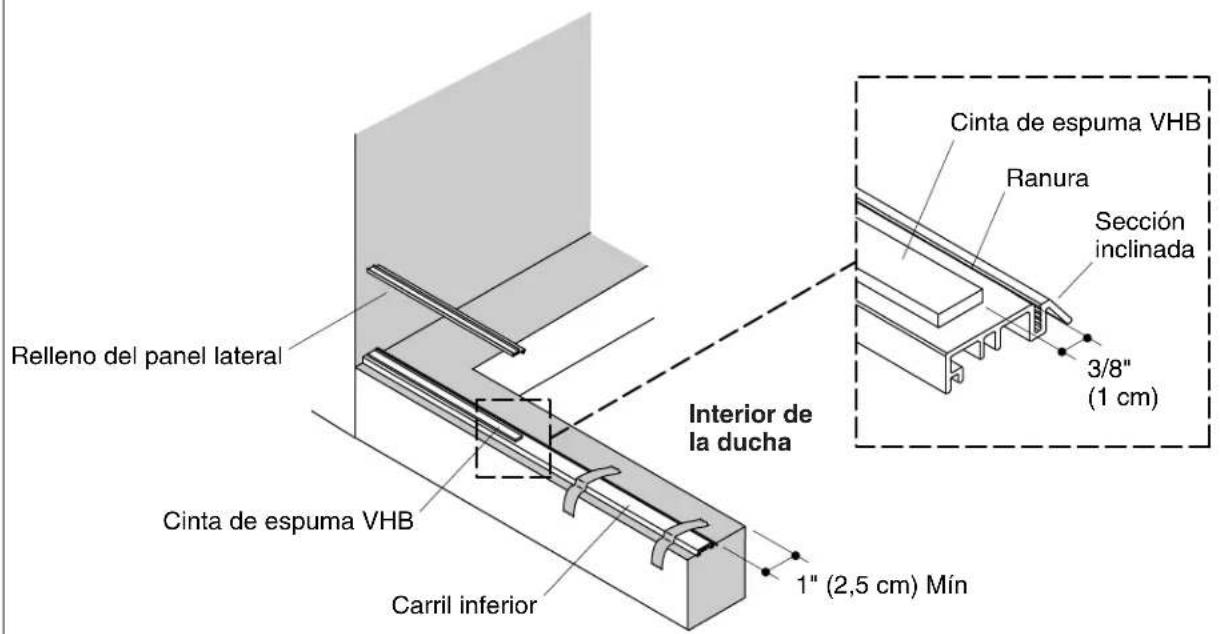

Relleno del panel lateral Cinta de espuma VHB Carril inferior Interior de la ducha 1" (2,5 cm) Mín Cinta de espuma VHB Ranura Sección inclinada 3/8" (1 cm)

3. Ubique el carril inferior

NOTA: Al instalar una puerta de 60" (152,4 cm), el panel lateral para bisagras es la pieza angosta de vidrio con 4 orificios en él.

□ Corte la longitud de la cinta de hule espuma VHB provista para igualar el ancho del panel lateral para bisagras (de ser necesario).
Retire el papel protector de la cinta y, comenzando con el extremo del carril en el lado de bisagras, aplique la cinta a la parte superior plana del carril inferior. Coloque la cinta aproximadamente a 3/8"(1 cm) de la ranura en el carril inferior, centrada en la parte plana del carril inferior.

NOTA: Coloque el carril inferior bastante alejado hacia el exterior (lado seco) del umbral de la ducha para permitir que la jamba de contacto o que la pieza de relleno del panel lateral de contacto se asiente detrás del carril inferior. El borde posterior del carril inferior debe estar por lo menos a 1" (2,5 cm) del borde interior del umbral de la ducha para permitir que el resto de la puerta se asiente en el umbral.

Coloque el carril inferior en el umbral con la sección inclinada hacia el interior (lado mojado) de la ducha.

□ Asegúrese de que el borde delantero del carril inferior esté a la misma distancia del borde delantero del reborde de la ducha en todos los puntos.

Fije temporalmente el carril inferior al reborde con cinta de enmascarar (no aplique la cinta sobre la cinta de hule espuma VHB).

□ Marque la ubicación del carril inferior con un lápiz de mina blanda.

Coloque la pieza de relleno del panel lateral sobre la cinta de hule espuma VHB e instálela en la ranura del carril inferior.

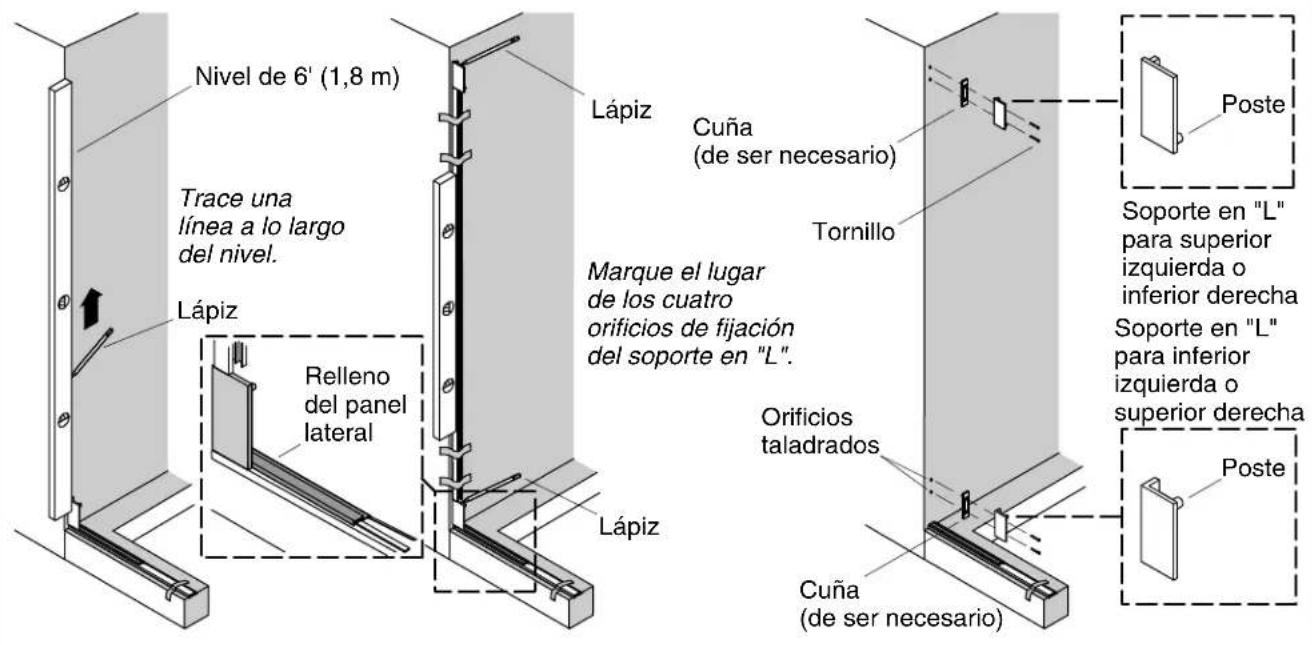

Nivel de 6' (1,8 m) Trace una línea a lo largo del nivel. Lápiz Relleno del panel lateral Lápiz Lápiz Cuña (de ser necesario) Tornillo Marque el lugar de los cuatro orificios de fijación del soporte en "L". Orificios taladrados Cuña (de ser necesario) Soporte en "L" para superior izquierda o inferior derecha Soporte en "L" para inferior izquierda o superior derecha Poste Poste

4. Instale los soportes en L del lado de bisagras

¡IMPORTANTE! Los soportes en L se instalan contra la pared del lado de las bisagras en modelos de 30" (76,2 cm) a 48" (121,9 cm). Los modelos de 60" (152,4 cm) tienen un juego adicional de soportes en L en el lado de contacto. Su instalación correcta es crítica al resto de la instalación.

Escoja el soporte en L correcto en la configuración de giro de la puerta (vea "Identificación de piezas") y coloque la parte inferior del soporte en L sobre el carril inferior. Asegúrese de que el soporte en L quede alineado con la pieza de relleno del panel lateral.
□ Utilice un nivel para alinear verticalmente el soporte en L. Marque el centro de las ubicaciones de los orificios ranurados.
Retire el soporte y colóquelo a un lado. Taladre los orificios de acuerdo a las "Instrucciones para taladrar"abajo.
□ Coloque la jamba mural del lado de las bisagras sobre el soporte en L inferior.
□ Utilice un nivel para alinear verticalmente la jamba mural del lado de las bisagras.
□ Fije provisionalmente la jamba mural del lado de las bisagras a la pared con cinta de enmascarar.
□ Coloque el soporte en L sobre la jamba mural del lado de las bisagras.
□ Con un nivel alinee el soporte en L verticalmente y marque con un lápiz los lugares de los orificios.
Retire la jamba mural del lado de las bisagras y el soporte de la pared, y colóquelos a un lado. Taladre los orificios de acuerdo a las "Instrucciones para taladrar" abajo.

Instrucciones para taladrar

NOTA: Cuando instale en azulejos de cerámica, utilice el punzón para marcar levemente la superficie vidriada o taladre un orificio guía muy pequeño. Golpee el punzón ligeramente con un martillo para no causar fisuras en el azulejo.

- Haga una marca con un punzón en los lugares de los orificios o taladre orificios guía muy pequeños.

NOTA: Para evitar daños comience a taladrar lentamente.

□ Use una broca de 9/64"para taladrar un orificio en cada una de las marcas, y limpie muy bien el reborde de la ducha.

Instale los soportes en L del lado de bisagras (cont.)

Coloque un nivel verticalmente contra la pared en el lado de las bisagras. Sostenga el nivel en posición a plomo.
□ Si la pared no está a plomo, use una cuña provista detrás del soporte en L para ponerla a plomo.
□ Una el soporte en L a la pared con tornillos #8-18 x 2" provistos. Utilice cuñas según sea necesario.

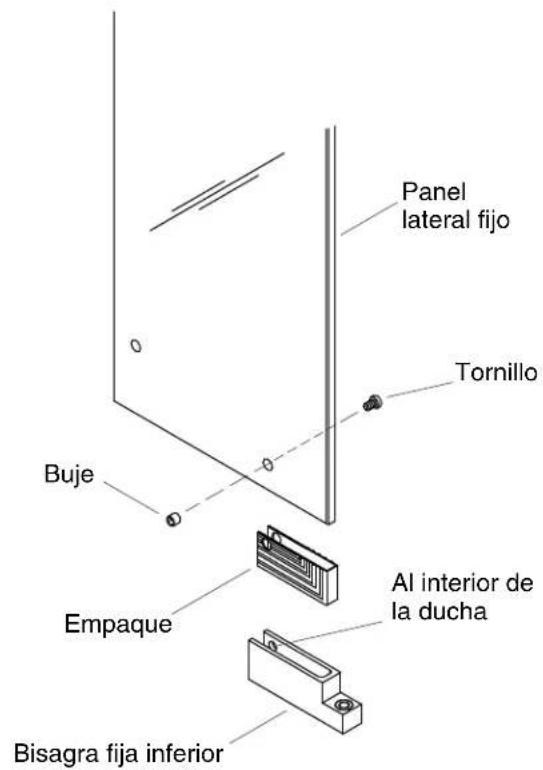

Panel lateral fijo Tornillo Buje Empaque Al interior de la ducha Bisagra fija inferior

5. Instale el soporte inferior

NOTA: Hay una etiqueta en el panel lateral que identifica el "lado sin recubrimiento" del panel. El lado sin recubrimiento del panel debe quedar hacia el exterior de la ducha cuando se está instalando el soporte inferior.

Coloque un buje en el orificio inferior del panel lateral donde se instalará la bisagra fija inferior.
Coloque un empaque en la esquina inferior del vidrio, y alinee el orificio en el empaque con el orificio en el vidrio.
□ Deslice con cuidado la bisagra fija inferior sobre el empaque, y alinee el orificio en el soporte con el orificio en el vidrio.
□ Introduzca el tornillo provisto en el lado de la bisagra fija inferior y apriételo.
□ Apriete el tornillo hasta que quede un poco apretado y/o al ras con la superficie. No apriete demasiado.

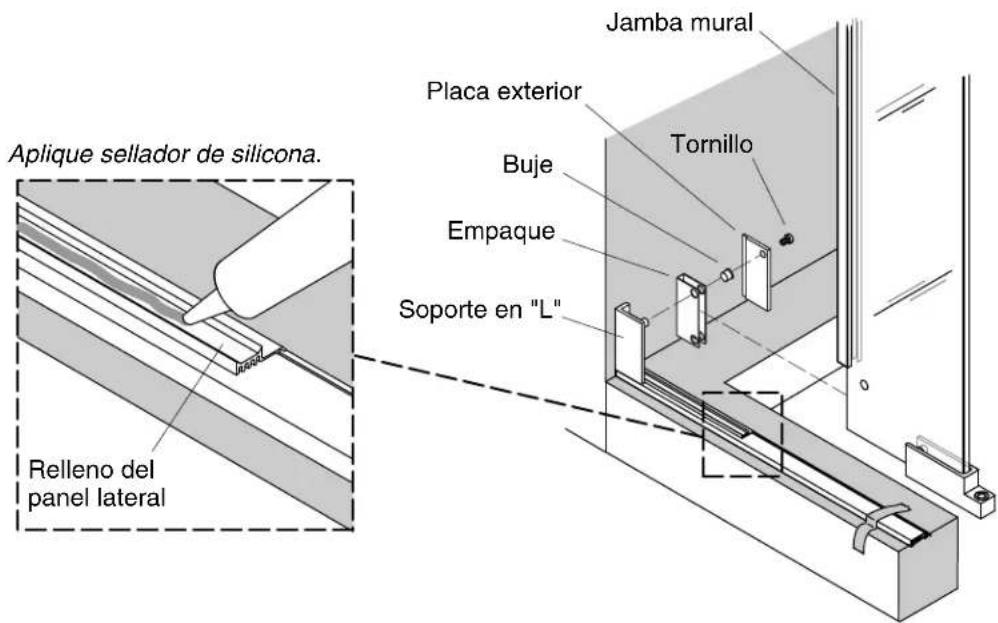

Jamba mural Placa exterior Tornillo Buje Empaque Soporte en "L" Aplique sellador de silicona. Relleno del panel lateral

6. Instale el panel lateral de vidrio

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. El vidrio templado sin marco no debe hacer contacto superficies duras, pues puede quebrarse en pedazos. No toque el borde del panel de vidrio templado con herramientas ni con ningún otro objeto duro. No ponga el borde del vidrio templado sin marco directamente en el piso.

□ Coloque el buje en el orificio inferior que queda del panel lateral de vidrio.
□ Coloque los empaques sobre los bordes del panel lateral.
□ Con las manos coloque la jamba mural en el borde del panel lateral de vidrio, opuesto a la bisagra adjunta y exactamente a la mitad del borde vertical del panel lateral.
- ¡Importante! Aplique un hilo continuo de sellador de silicona en la ranura de la pieza de relleno del panel lateral.
□ Coloque el panel lateral de vidrio en las clavijas de los soportes en L.

¡IMPORTANTE! Asegúrese de que el panel de vidrio esté tan cerca como sea posible de la pared, pero que se mantenga a plomo.

Coloque las placas exteriores en las clavijas de cada uno de los soportes en L y con firmezasujete con los tornillos provistos.
□ Limpie el exceso de sellador de silicona.
Coloque el soporte de bisagra inferior paralelo al carril inferior. Use un nivel para alinear la cara frontal del soporte con la cara frontal del carril inferior.
Fije temporalmente el soporte con cinta de enmascarar o con una grapa, y asegúrese de que no quede un espacio.
Introduzca el tornillo autorroscante en el orificio en el soporte de bisagra inferior, y con cuidado atornille un tornillo en el carril inferior (no lo apriete demasiado ya que podría trasroscar el tornillo.)
□ Retire todas las rebabas de aluminio que estén visibles.
□ Introduzca una de las clavijas de bisagra por completo dentro del soporte de bisagra inferior.

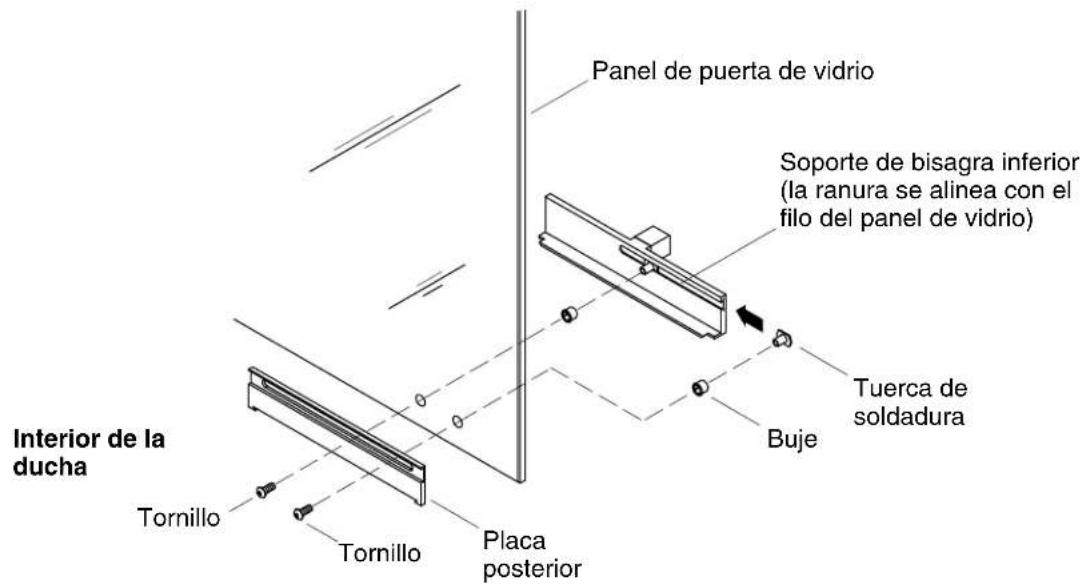

Panel de puerta de vidrio Soporte de bisagra inferior (la ranura se alinea con el filo del panel de vidrio) Tuerca de soldadura Buje Placa posterior Interior de la ducha Tornillo Tornillo Tornillo

7. Ensamble y fije la jamba de bisagra

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. El vidrio templado sin marco no debe hacer contacto superficies duras, pues puede quebrarse en pedazos. No toque el borde del panel de vidrio templado con herramientas ni con ningún otro objeto duro. No ponga el vidrio templado sin marco directamente en el piso.

NOTA: Asegúrese de escoger el soporte de bisagra correcto. La ranura de la tuerca soldable debe apuntar hacia el borde cercano del vidrio.

□ Deslice dos tuercas soldables dentro de la ranura del soporte de bisagra inferior y espácielos de tal forma que queden alineados con los orificios en el panel de la puerta.
□ Introduzca un buje en cada una de las tuercas soldables.

NOTA: Hay una etiqueta en el panel de la puerta que identifica el "lado sin recubrimiento" del panel. El soporte debe colocarse en el lado sin recubrimiento del panel de la puerta.

Coloque el soporte en el panel de la puerta de tal forma que las tuercas soldables pasen a través de los dos orificios en el panel de la puerta.
Coloque la placa posterior en el lado opuesto del panel de la puerta, de forma de que se enganche a la parte inferior del soporte.
Introduzca un tornillo en cada una de las dos tuercas soldables a través de la ranura en la placa posterior, y apriete bien. No apriete demasiado.
□ Repita este procedimiento para instalar el soporte de bisagra superior en el panel de la puerta.

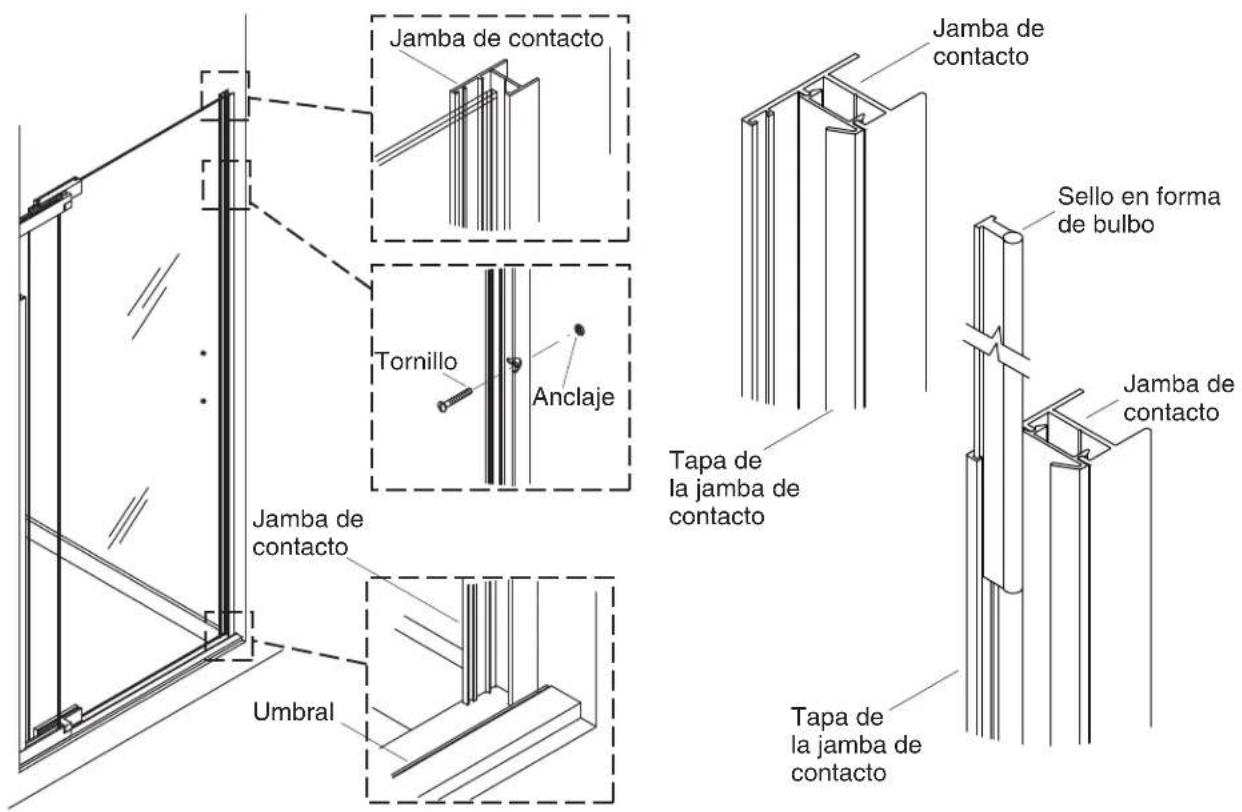

Jamba de contacto Tornillo Anclaje Jamba de contacto Umbral Jamba de contacto Jamba de contacto Sello en forma de bulbo Jamba de contacto Tapa de la jamba de contacto Tapa de la jamba de contacto

8. Instale la jamba de contacto - modelos 30" (76,2 cm) - 48" (121,9 cm)

Coloque la jamba de contacto en la pared opuesta, pegado al borde interior del carril inferior, descansando directamente en el umbral.
□ Con un nivel alinee verticalmente la jamba de contacto.
□ Fije provisionalmente la jamba de contacto a la pared con cinta de enmascarar.
□ Marque con un lápiz los lugares para los orificios.
□ Retire la jamba de contacto y colóquela a un lado.

NOTA: Cuando instale en azulejos de cerámica, utilice el punzón para marcar levemente la superficie vidriada o taladre un orificio guía muy pequeño. Golpee el punzón ligeramente con un martillo para no causar fisuras en el azulejo.

- Haga una marca con un punzón en los lugares de los orificios o taladre orificios guía muy pequeños.

NOTA: Para evitar daños comience a taladrar lentamente.

□ Use una broca de 9/64"para taladrar un orificio en cada una de las marcas.
□ Limpie muy bien el reborde de la ducha.
□ Una la jamba mural a la pared con los tornillos #8-18 x 1-1/2"provistos.
□ Introduzca la tapa de la jamba de contacto dentro de la jamba de contacto desde la parte de arriba.
□ Introduzca el sello en forma de bulbo en la jamba de contacto desde la parte de arriba.

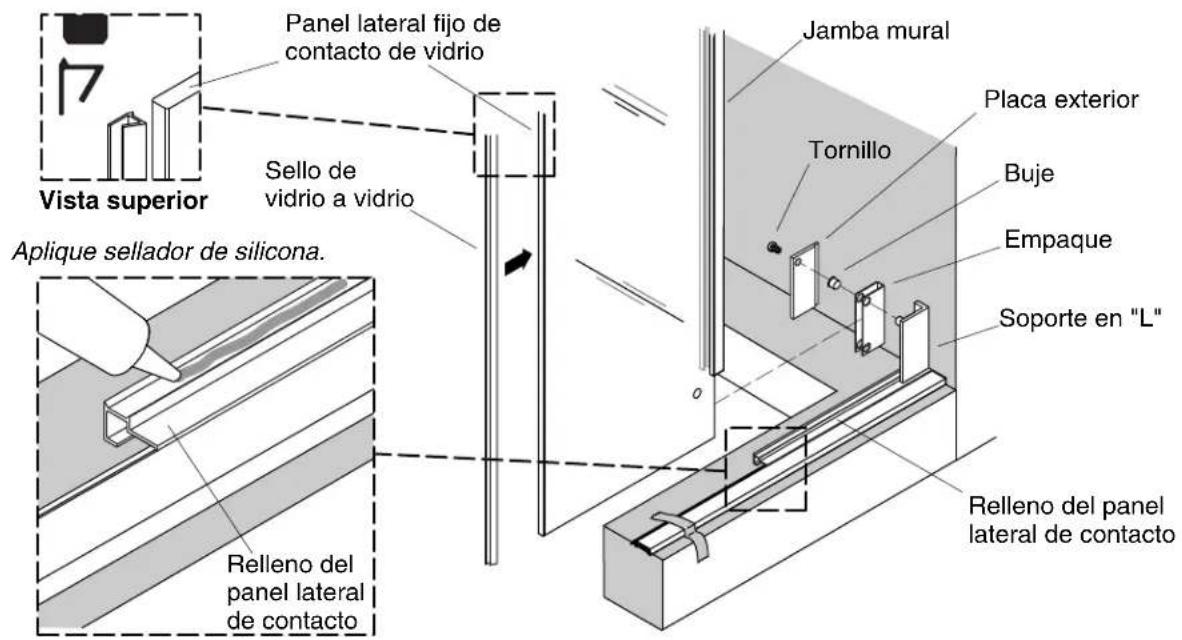

Vista superior Panel lateral fijo de contacto de vidrio Sello de vidrio a vidrio Aplique sellador de silicona. Jamba mural Placa exterior Tornillo Buje Empaque Soporte en "L" Relleno del panel lateral de contacto Relleno del panel lateral de contacto

9. Instale el panel de vidrio del lado de contacto - modelos 60"(152,4 cm)

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. El vidrio templado sin marco no debe hacer contacto superficies duras, pues puede quebrarse en pedazos. No toque el borde del panel de vidrio templado con herramientas ni con ningún otro objeto duro. No ponga el vidrio templado sin marco directamente en el piso.

□ Introduzca la pieza de relleno del panel lateral de contacto dentro del carril inferior.
□ Instale soportes de pared siguiendo los pasos en la sección "Instale los soportes en L del lado de las bisagras", usando la pieza de relleno de contacto para colocar el soporte de pared inferior.

NOTA: Hay una etiqueta en el panel lateral de contacto que identifica el "lado sin recubrimiento" del panel. Si el panel de contacto es de vidrio con recubrimiento, el lado del vidrio con la etiqueta "lado sin recubrimiento" debe quedar hacia el exterior de la ducha.

□ Con cuidado coloque la jamba mural en el borde del panel lateral de vidrio de contacto, opuesto a la bisagra adjunta y exactamente a la mitad del borde vertical del panel lateral de vidrio de contacto.
□ Coloque el buje en el orificio inferior del panel lateral de vidrio de contacto.
Coloque el empaque sobre los bordes del panel lateral de vidrio de contacto, con los orificios superiores alineados con el buje.
- Aplique un hilo continuo de sellador de silicona en la ranura de la pieza de relleno del panel lateral de contacto.
□ Alinee el buje con la clavija en los soportes en L, y coloque el panel lateral de vidrio de contacto en la pieza de relleno del panel lateral de contacto con las clavijas de los soportes en L a través de los bujes.

¡IMPORTANTE! Asegúrese de que el panel de vidrio esté tan cerca como sea posible de la pared, pero que se mantenga a plomo.

Coloque las placas exteriores en las clavijas de cada uno de los soportes en L y con firmezasujete con los tornillos provistos.
□ Limpie el exceso de sellador de silicona.

Instale el panel de vidrio del lado de contacto - modelos 60"(152,4 cm) (cont.)

□ Instale el sello de vidrio a vidrio en el borde del panel lateral de vidrio de contacto. Coloque la protuberancia triangular en el lado posterior del sello, de forma que quede alineada con el borde del vidrio.

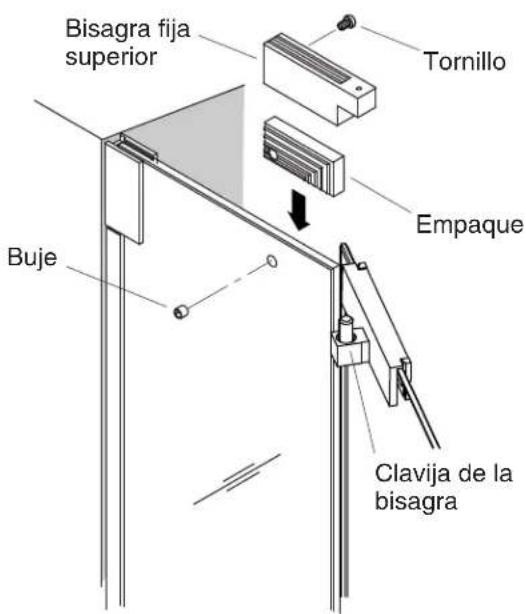

Bisagra fija superior Tornillo Empaque Buje Clavija de la bisagra

10. Instale la puerta

NOTA: Es posible que la puerta requiera ajustes; no haga los ajustes finales mientras no haya instalado el dintel y la manija.

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. El vidrio templado sin marco no debe hacer contacto superficies duras, pues puede quebrarse en pedazos. No toque el borde del panel de vidrio templado con herramientas ni con ningún otro objeto duro. No ponga el vidrio templado sin marco directamente en el piso.

¡IMPORTANTE! Haga los siguientes pasos con dos instaladores.

Coloque un buje en el orificio superior en el panel lateral de vidrio donde se instalará la bisagra fija superior.
Coloque el empaque en la esquina superior del panel lateral de vidrio, de tal forma que el orificio en el empaque quede alineado con el orificio en el vidrio.

Instalador #1

□ Levante la puerta a una posición tal en la que la clavija de bisagra quede arriba de la bisagra fija.
□ Con cuidado baje la puerta, de tal forma que la clavija de bisagra entre en la bisagra inferior. Sostenga la puerta en su lugar mientras el instalador #2 instala la bisagra fija superior.

Instalador #2

Coloque la bisagra fija superior sobre el empaque del panel lateral de vidrio y de la clavija de bisagra.
□ Alinee el orificio en la bisagra fija superior con el buje, y con cuidado coloque la bisagra superior en la clavija.
Introduzca el tornillo de diámetro grande a través del soporte hacia dentro del buje y apriételo hasta que quede al ras con la superficie. No apriete demasiado.

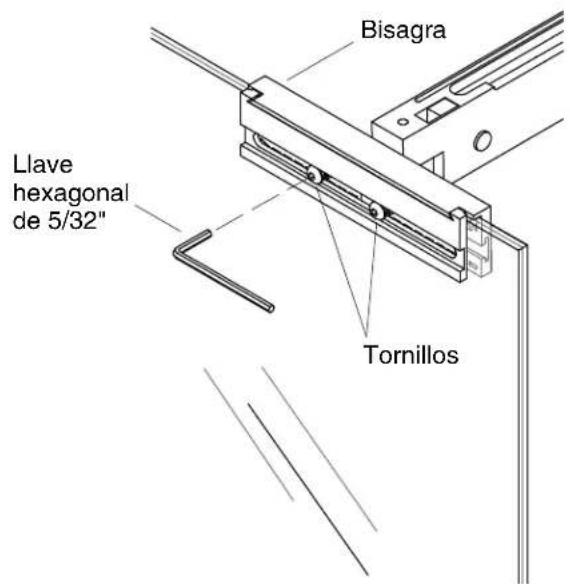

Bisagra Llave hexagonal de 5/32" Tornillos

11. Ajuste y fije la puerta

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. El vidrio templado sin marco no debe hacer contacto superficies duras, pues puede quebrarse en pedazos. No toque el borde del panel de vidrio templado con herramientas ni con ningún otro objeto duro. No ponga el vidrio templado sin marco directamente en el piso.

PRECAUCIÓN: No permita que los bordes del panel de vidrio hagan contacto con el carril inferior ni con los sellos. Si hacen contacto el vidrio podría quebrarse en pedazos o los sellos podrían rasgarse.

□ Instale las manijas según las instrucciones provistas con ellas.
□ Alinee la puerta con el panel lateral de vidrio de contacto.

¡IMPORTANTE! Solo afloje los tornillos lo suficiente para que el panel de la puerta se pueda mover. Si se aflojan demasiado los tornillos, el peso de la puerta podría jalar la bisagra y separarla de la placa posterior. (Si la bisagra y la placa posterior se separan, levante la puerta para quitar la tensión y vuelva a apretar los tornillos.)

□ Si la puerta necesita ajuste, afloje los tornillos que están en las bisagras (no lo saque) un soporte a la vez y ajuste el panel lo que sea necesario.
□ Cuando la puerta este bien alineada, el borde inferior del vidrio debe quedar paralelo al carril inferior.
□ Cuando la puerta quede bien alineada, apriete bien los tornillos. No apriete demasiado.

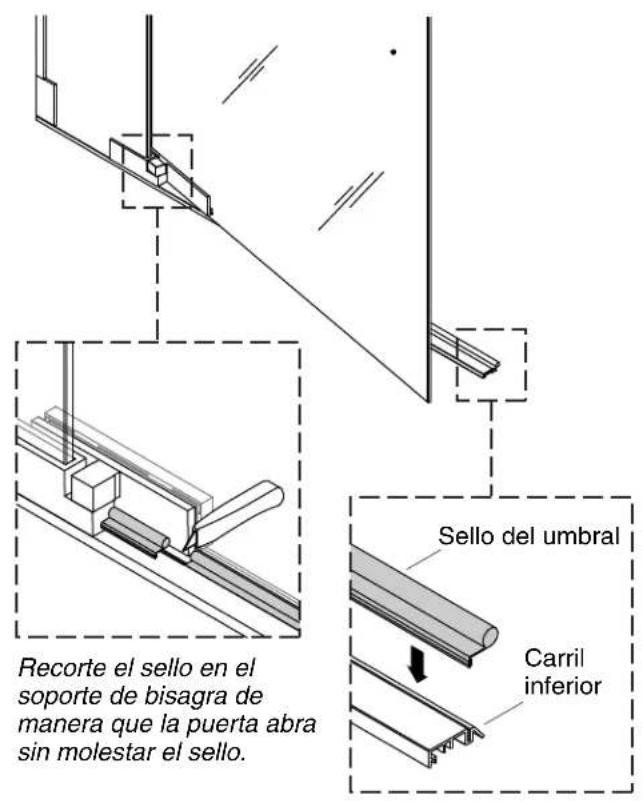

Recorte el sello en el soporte de bisagra de manera que la puerta abra sin molestar el sello. Sello del umbral Carril inferior

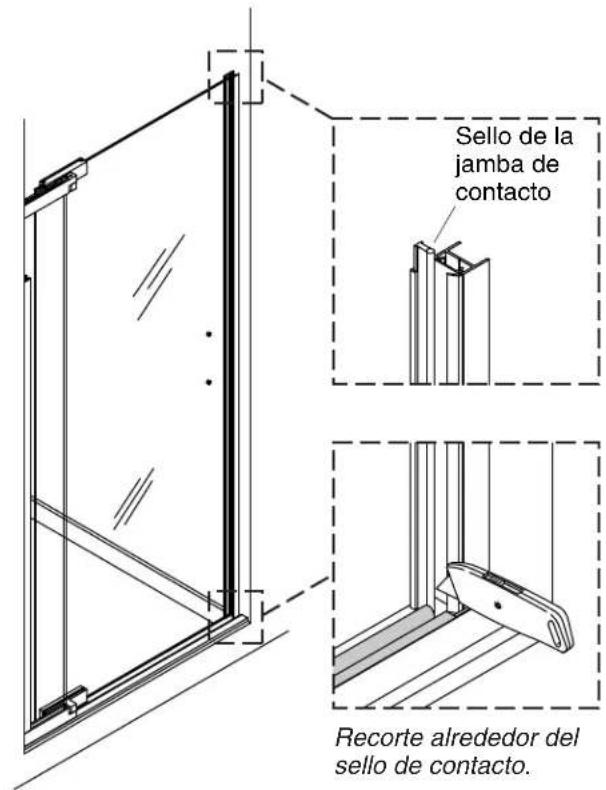

Sello de la jamba de contacto Recorte alrededor del sello de contacto.

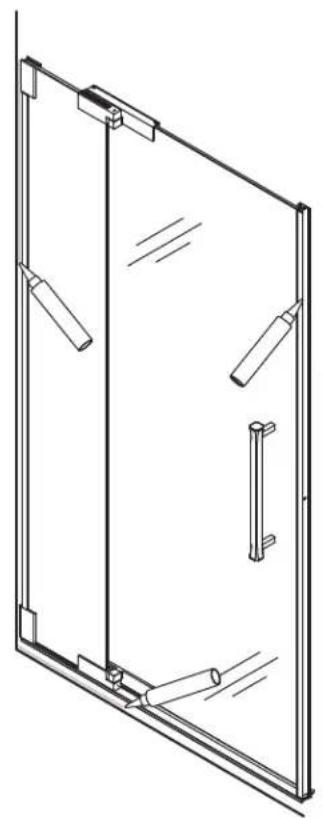

12. Instale el sello del carril inferior

PRECAUCIÓN: Riesgo de daños al producto. No instale el sello del umbral bajo la bisagra, ya que si lo hace la puerta no funcionaría correctamente.

NOTA: Si es necesario, aplique una pequeña cantidad de agua o de vaselina para lubricar el sello cuando lo deslice hacia su lugar.

□ Comenzando en el lado de la jamba de contacto, instale el sello del umbral en la ranura del carril inferior.
□ Coloque el sello de forma que quede parejo con el extremo del carril.
□ Recorte la porción del hule espuma alrededor de la jamba de contacto en modelos de 30" (76,2 cm) - 48" (121,9 cm) o del sello vidrio a vidrio en puertas de 60" (152,4 cm).
□ Con cuidado recorte el sello excesivo en la bisagra de la puerta con tijeras o con un cuchillo, y confirme que cuando el panel esté abierto o cerrado la bisagra no agarre el sello.

Bisagra Cubre bisagra

13. Acabe la instalación

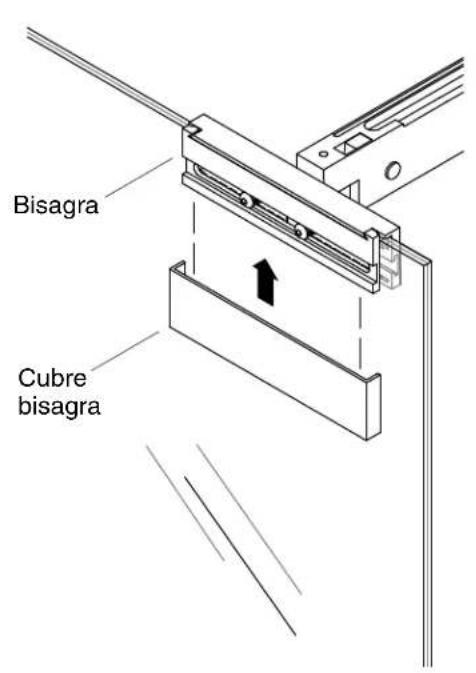

□ Deslice las cubiertas de las bisagras sobre la placa posterior de las bisagras superior e inferior del panel de la puerta.
□ Retire toda la cinta de enmascarar temporal del carril inferior.

¡IMPORTANTE! Con cuidado siga las instrucciones de aplicación y tiempo de secado del fabricante del sellador de silicona.

NOTA: Limpie completamente el polvo, la suciedad y la grasa del carril inferior y de las superficies del reborde de la ducha donde se aplicará el sellador de silicona.

NOTA: Puede ser útil colocar una pequeña pesa en el carril inferior para sostenerlo al ras con el carril mientras se seca el sellador.

□ Con cinta de enmascarar proteja las áreas adyacentes a aquellas en las que esté aplicando sellador.
□ Aplique sellador a la parte exterior de la ducha donde el carril inferior hace contacto con el umbral.
□ Aplique sellador a la parte exterior del área donde las jambas murales y los soportes hacen contacto con las paredes.
□ Deje que el sellador se seque por completo antes de usar la puerta. Consulte las instrucciones de los fabricantes del sellador para conocer el tiempo de secado.

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

THE BOLD LOOK

OF KOHLER®

©2014 Kohler Co.

1064866-2-C
