MODE D'EMPLOI K-705766 KOHLER

Français, page "Français-1"

Guide d'installation

Portes de douche à pivot

Outils et matériaux

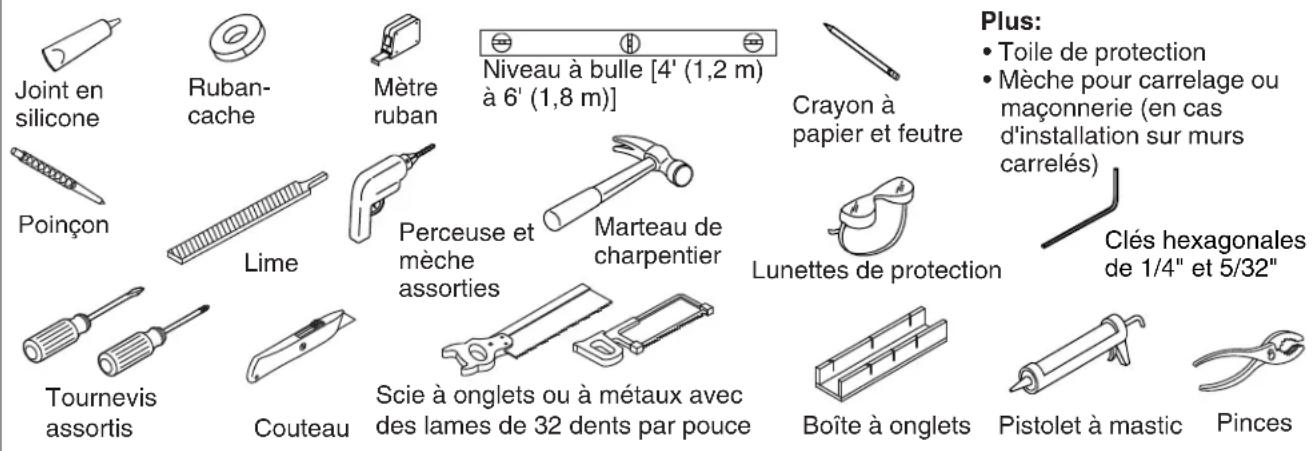

Joint en silicone Ruban-cache Mètre ruban Niveau à bulle [4' (1,2 m) à 6' (1,8 m)] Poinçon Lime Perceuse et mèche assorties Marteau de charpentier Crayon à papier et feutre Plus: • Toile de protection • Mèche pour carrelage ou maçonnerie (en cas d'installation sur murs carrelés) Lunettes de protection Clés hexagonales de 1/4" et 5/32" Tournevis assortis Couteau Scie à onglets ou à métaux avec des lames de 32 dents par pouce Boîte à onglets Pistolet à mastic Pinces

Avant de commencer

AVERTISSEMENT: Risque de blessures graves. Des dommages avant l'installation peuvent entraîner des éclatements de verre. Inspector le verre et toutes les pièces pour y rechercher des dommages avant l'installation.
AVERTISSEMENT: Risque de blessures graves. Une installation incorrecte peut entraîner des éclatements de verre. Suivre toutes les instructions d'installation.

AVIS: Ne pas toucher les bords du verre trempé avec des outils ou d'autres objets durs. Ne pas poser le verre trempé non encadré directement sur le plancher ou sur une surface dure.

AVERTISSEMENT: Risque de blessures graves. Ne pas couper le verre trempé. Le verre trempé éclate lorsqu'il est coupé.
AVERTISSEMENT: Risque de blessures graves. La porte de la douche et les panneaux latéraux peuvent éclater. Inspecter régulièrement le verre et toutes les pièces pour y rechercher des dommages, ou des pièces manquantes ou desserrées.
AVERTISSEMENT: Risque de blessures graves. Toujours porter des lunettes de sécurité pendant la découpe et le perçage.

IMPORTANT! Laisser ce manuel pour l'utilisateur final. Lire ces instructions avant d'installer ou d'utiliser ce produit.

ATTENTION: Risque d'endommagement du produit et de dommages matériels. Cette porte de douche est très lourde. Ne pas installer cette douche sur des modules de douche en plastique ou sur des cloisons sèches si un support adéquat n'est pas fourni à l'arrière du mur.

IMPORTANT! Enregistrer les numéros de modèle pour chaque carton, ainsi que le numéro de modèle principal sur le guide du propriétaire, s'il est conservé, ou dans vos dossiers pour usage ultérieur. Les numéros sont indiqués sur l'étiquette, et commencent par un "K-". Le numéro de modèle adéquat permet à nos représentants du service après-vente d'aider rapidement si cela s'avérait nécessaire.

Avant de commencer (cont.)

□ La porte Kohler neuve peut être installée avec une ouverture de la porte vers la droite ou vers la gauche. Installer la porte avec le côté pivotement éloigné de la pomme de douche pour obtenir les meilleurs résultats possibles. Ces instructions indiquent la porte installée avec un pivotement vers la gauche. Les portes qui pivotent vers la droite seraient l'inverse.
□ Les poignées sont vendues séparément. Installer les poignées conformément aux instructions d'installation qui les accompagnent.
□ Ces instructions s'appliquent aux modèles de 30" (76,2 cm) à 48" (121,9 cm) et de 60" (152,4 cm). Certaines étapes peuvent s'appliquer pour un modèle seulement. S'assurer de suivre ces étapes pour le modèle de la porte en question seulement.
□ Avant de commencer l'installation, étaler et identifier toutes les pièces. Vérifier qu'elles sont en bon état.
□ Certaines étapes de ces instructions sont spécifiques à une installation de charnière à droite ou à gauche. Suivre les instructions qui s'appliquent à la configuration d'installation en question.
- Placer une toile de protection dans le bas de la douche pour recouvrir le drain et faciliter le nettoyage.
□ Suivre de près les instructions relatives à l'application de mastic sur la porte. Le scellage de zones qui ne sont pas indiquées pourrait créer des fuites.
□ Deux personnes doivent effectuer cette installation.
□ Kohler Co. se réserve le droit d'apporter toute modification à la conception des produits et ce, sans avis préalable, tel que spécifié dans le catalogue des prix.

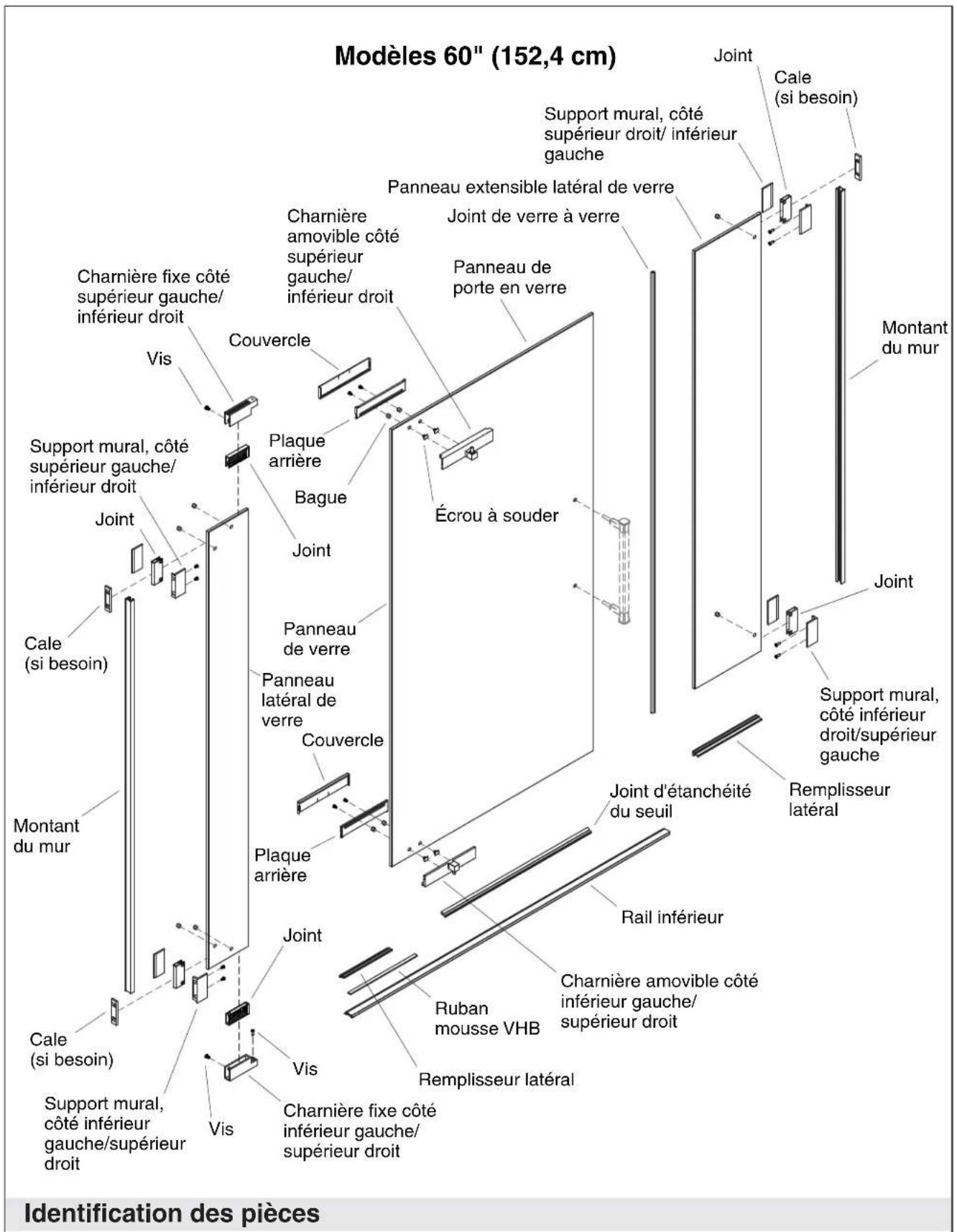

Modèles 60" (152,4 cm) Joint Cale (si besoin) Support mural, côté supérieur droit/ inférieur gauche Panneau extensible latéral de verre Charnière fixe côté supérieur gauche/ inférieur droit Joint de verre à verre Couvercle Charnière amovible côté supérieur gauche/ inférieur droit Panneau de porte en verre Écrou à souder Joint Support mural, côté supérieur gauche/ inférieur droit Bague Plaque arrière Joint Calle (si besoin) Montant du mur Couvercle Plaque arrière Joint Panneau de verre Panneau latéral de verre Couvercle Joint Cale (si besoin) Support mural, côté inférieur gauche/supérieur droit Vis Charnière fixe côté inférieur gauche/supérieur droit Rail inférieur Ruban mousse VHB Remplisseur latéral Charnière amovible côté inférieur gauche/ supérieur droit Remplisseur latéral Joint d'étanchéité du seuil Remplisseur latéral Montant du mur

Modèles 48" (121,9 cm) ou plus petits

Charnière fixe côté supérieur gauche/ inférieur droit Vis Support mural, côté supérieur gauche/ inférieur droit Joint Cale (si besoin) Montant du mur Cale (si besoin) Support mural, côté inférieur gauche/supérieur droit Vis Charnière amovible côté supérieur gauche/ inférieur droit Couvercle Plaque arrière Bague Joint Panneau de verre Panneau latéral de verre Couvercle Plaque arrière Joint Charnière fixe côté inférieur gauche/ supérieur droit Counvre-butée de porte Panneau de porte en verre Écrou à souder RUBAN mousse VHB Remplisseur latéral Charnière amovible côté inférieur gauche/supérieur droit Rail inférieur Joint d'étanchéité du seuil Ancrage Joint de fermeture Montant de fermeture Vis

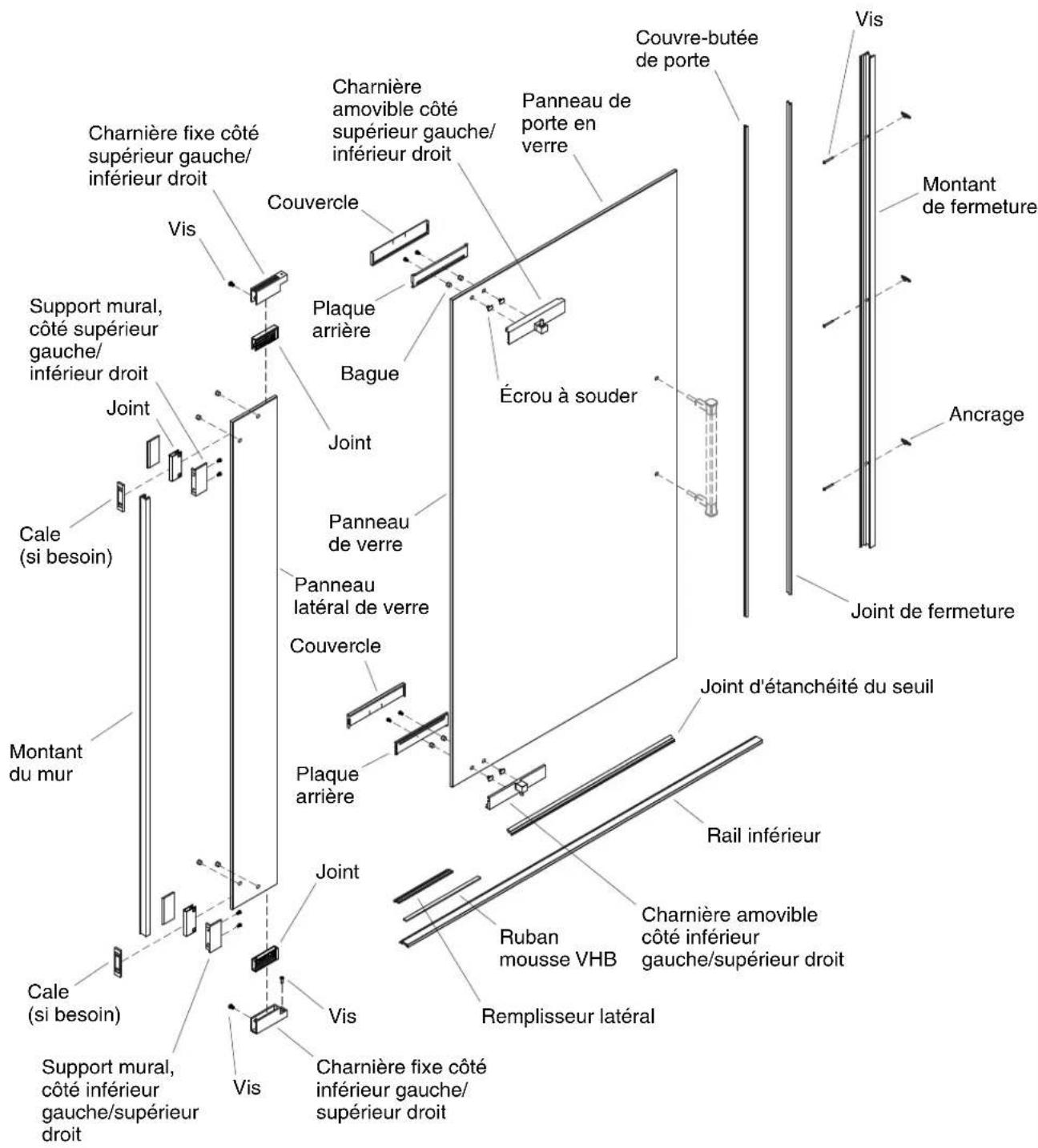

Identification des pièces (cont.)

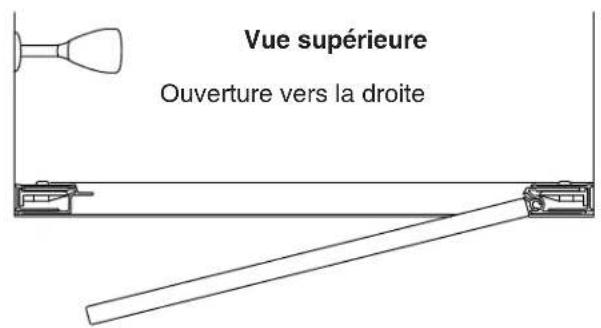

Vue supérieure Ouverture vers la droite

Remarque: Images sont pour référence uniquement. Pas le produit actuel.

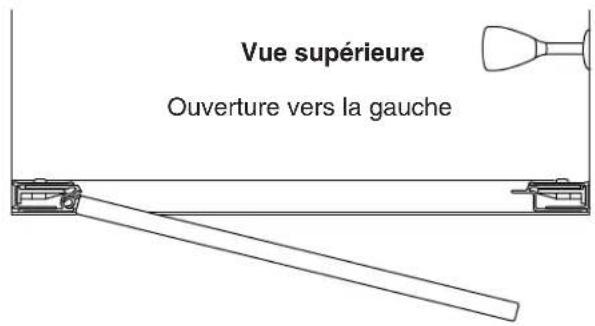

Vue supérieure Ouverture vers la gauche

1. Déterminer la configuration de la porte

IMPORTANT! Installer le côté avec pivotement de la porte sur le côté opposé de la pomme de douche afin de faciliter l'accès aux commandes de la douche.

□ Déterminer si la porte pivote sur la droite ou la gauche.
□ S'assurer que la porte peut pivoter librement dans la configuration choisie.

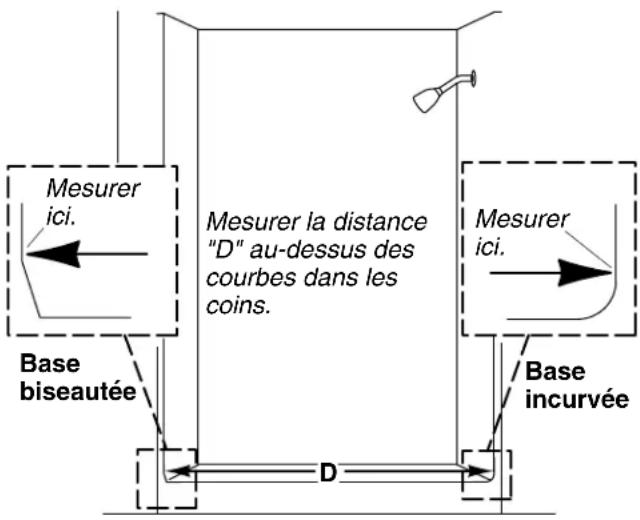

Mesurer ici. Mesurer la distance "D" au-dessus des courbes dans les coins. Mesurer ici. Base biseautée Base incurvée D

Important: Mesurer avec soin. Si les coins sont arrondis ou biseautés, mesurer au-dessus de la courbe ou du biseau, sous peine de couper le rail inférieur à la longueur incorrecte.

2. Mesurer et couper le rail inférieur

ATTENTION: Risque de blessures. Toujours porter des lunettes de sécurité pendant la découpe.

REMARQUE: En cas d'utilisation d'un mètre-ruban rétractable à boîtier, ajouter la longueur du boîtier à la mesure ou mesurer de façon à exclure le boîtier.

□ Mesurer d'une paroi à l'autre dans le bas de l'ouverture de la porte de douche. Cette distance est la distance "D".
- Soustraire 1/16" (2 mm) de la distance "D." La dimension obtenue est la longueur coupée du rail inférieur.
□ Marquer le rail inférieur à la dimension mesurée.

REMARQUE: Pour obtenir les meilleurs résultats possibles, utiliser une boîte à onglet et une scie à métaux à 32 dents par pouce pour effectuer la découpe.

□ Couper le rail inférieur au niveau du repère.
□ Limer les bords rugueux pour les adoucir, à l'emplacement où le rail inférieur a été coupé, et procéder avec soin afin d'éviter d'endommager les surfaces finies.
□ Le rail inférieur coupé doit être placé à ras du seuil sans pression de main ou tapotement pour le maintenir.

Remplisseur latéral Ruban mousse VHB Rail inférieur Intérieur de la douche 1" (2,5 cm) Min. 3/8" (1 cm) Section inclinée Ruban mousse VHB Rainure

3. Positionner le rail inférieur

REMARQUE: Lors de l'installation d'une porte de 60" (152,4 cm), la vitre latérale à charnière est le morceau de verre comprenant 4 trous.

□ Couper la longueur du ruban VHB en mousse fourni pour le faire correspondre à la largeur de la vitre latérale à charnière (si nécessaire).
Retirer l'arrière du ruban, et en commençant à la partie adjacente à l'extrémité du rail sur le côté charnière, appliquer le ruban sur le dessus plat du rail inférieur. Positionner le ruban à 3/8" (1 cm) environ de la rainure se trouvant dans le rail inférieur, en le centrant sur la partie plate du rail inférieur.

REMARQUE: Positionner le rail inférieur assez loin vers l'extérieur (côté sec) du seuil de la douche pour permettre au montant avec gâche ou au remplisseur de la vitre avec gâche de reposer à l'arrière du rail inférieur. Le bord arrière du rail inférieur doit se trouver à 1" (2,5 cm) au moins du bord intérieur du seuil de la douche pour permettre au reste de la porte de reposer sur le seuil.

• Positionner le rail inférieur sur le seuil avec la section oblique dirigée vers l'intérieur (côté mouillé) de la douche.
  S'assurer que le bord avant du rail inférieur se trouve à distance égale du bord avant du rebord de la douche, à tous les points.
• Fixer temporairement le rail inférieur en place sur le rebord avec du ruban-cache (ne pas appliquer le ruban par-dessus le ruban VHB en mousse).
  □ Marquer l'emplacement du rail inférieur avec un crayon mou.
• Positionner le remplisseur de vitre latérale par-dessus le ruban VHB en mousse et installer dans la rainure dans le rail inférieur.

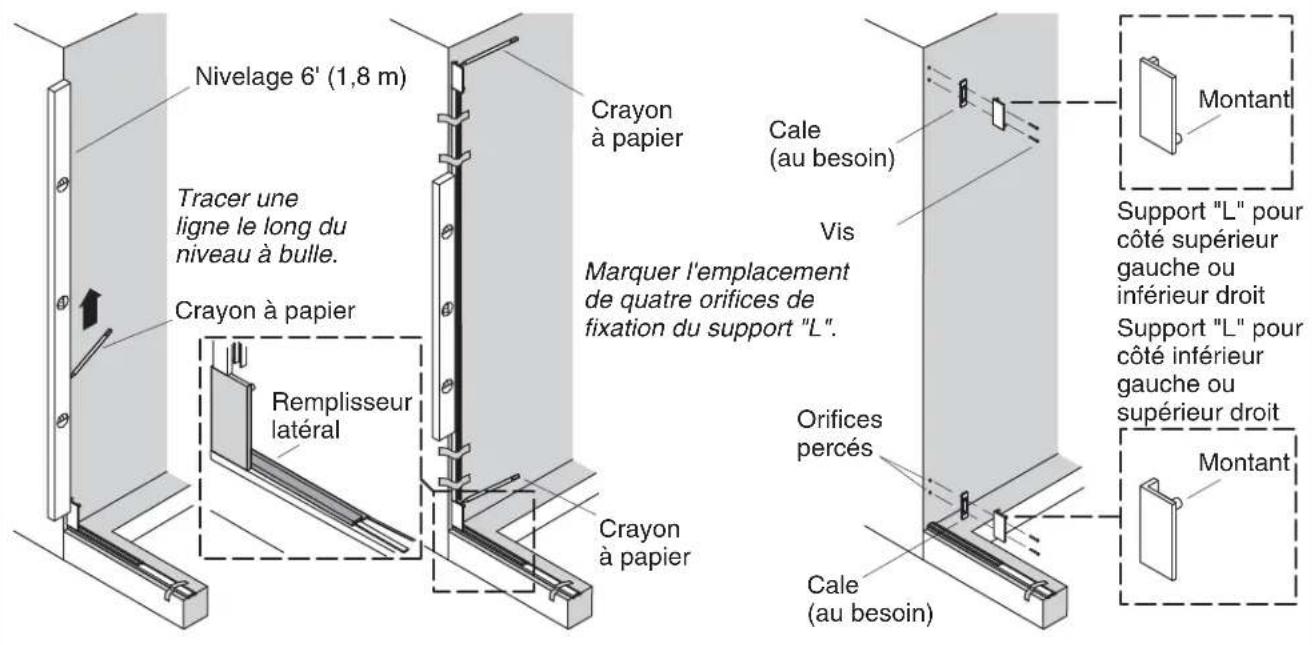

Nivelage 6' (1,8 m) Tracer une ligne le long du niveau à bulle. Crayon à papier Remplisseur latéral Crayon à papier Crayon à papier Marquer l'emplacement de quatre orifices de fixation du support "L". Cale (au besoin) Vis Support "L" pour côté supérieur gauche ou inférieur droit Support "L" pour côté inférieur gauche ou supérieur droit Cale (au besoin) Montant Montant

4. Installer les supports en L latéraux de la charnière.

IMPORTANT! Les supports en L sont installés contre le mur latéral avec charnière sur les modèles de 30" (76,2 cm) à 48" (121,9 cm). Les modèles de 60" (152,4 cm) comprennent un ensemble supplémentaire de supports en L sur le côté avec gâche. Leur installation appropriée est de première importance pour le reste de l'installation.

• Choisir le support en L adéquat en fonction de la configuration du pivotement de la porte (voir "Identification des pièces") et positionner le bas du support en L sur le dessus du rail inférieur. S'assurer que le support en L est aligné sur le remplisseur de la vitre latérale.
  □ Utiliser un niveau à bulle pour aligner le support en L verticalement. Marquer le centre des emplacements de trous allongés.
  □ Retirer le support et le mettre de côté. Percer des trous en suivant les "Instructions de perçage" ci-dessous.
  □ Placer le montant de mur côté charnière sur le dessus du support en L inférieur.
  □ Utiliser un niveau à bulle pour aligner le montant de mur côté charnière à la verticale.
• Sécuriser temporairement le montant de mur avec charnière sur le mur avec du ruban-cache.
  □ Positionner le support en L sur le dessus du montant de mur côté charnière.
  □ Utiliser un niveau à bulle pour aligner le support en L à la verticale et marquer les emplacements des trous avec un crayon.
  Retirer le montant de mur côté charnière et le support du mur et les mettre de côté. Percer des trous en suivant les "Instructions de perçage" ci-dessous.

Instructions de perçage

REMARQUE: Pour une installation sur du carrelage céramique, utiliser le pointeau pour entamer la surface émaillée ou percer un très petit trou pilote. Tapoter le pointeau légèrement au marteau pour éviter de fendre le carrelage céramique.

□ Centrer légèrement au pointeau les emplacements de trous ou percer de très petits trous pilotes.

REMARQUE: Commencer par percer lentement afin d'éviter des dommages éventuels.

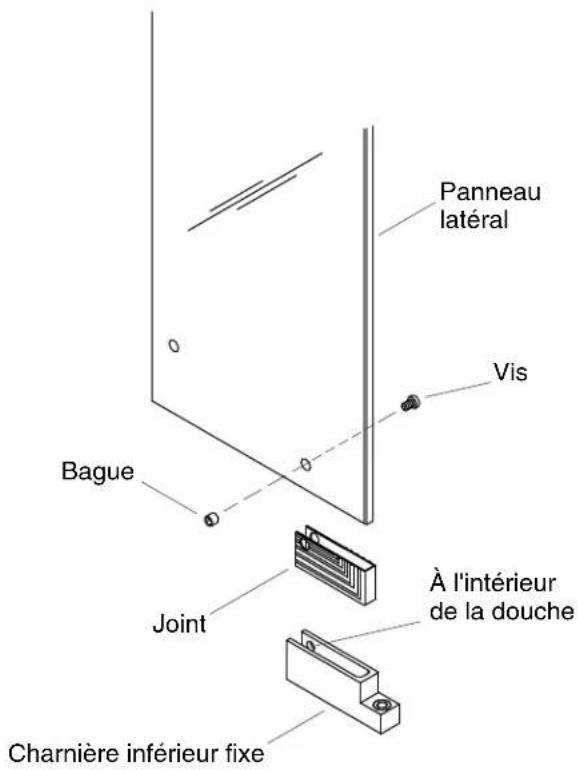

Installer les supports en L latéraux de la charnière. (cont.)

□ Utiliser une mèche de 9/64" pour percer un trou au niveau de chaque repère et bien nettoyer le rebord de la douche.
- Positionner un niveau verticalement contre le mur côté charnière. Tenir le niveau à bulle dans une position d'aplomb.
Si les murs ne sont pas d'aplomb, utiliser la cale fournie à l'arrière du support en L pour les mettre d'aplomb.
☐ Attacher le support en L sur le mur avec les vis #8-18 x 2" fournies. Utiliser les cales selon les besoins.

Panneau latéral Vis Bague Joint À l'intérieur de la douche Charnière inférieur fixe

5. Installer le support inférieur

REMARQUE: Une étiquette indiquant "non-coated side" (côté non revêt) et identifiant le côté non revêtu est apposée sur le panneau de vitre latérale. Le côté non revêtu du panneau doit être tourné vers l'extérieur de la douche lors de l'installation du support inférieur.

• Placer une bague dans le trou inférieur du panneau de vitre latérale, à l'emplacement où sera installée la charnière fixée en place dans le bas.
• Placer le joint statique sur le coin inférieur du verre, en alignant le trou du joint statique sur le trou du verre.
  □ Glisser doucement la charnière fixée en place dans le bas par-dessus le joint statique, en alignant le trou dans le support sur le trou dans le verre.
  □ Insérer la vis fournie dans le côté de la charnière fixée en place dans le bas et serrer.
  □ Serrer la vis jusqu'à ce qu'elle soit bien ajustée et/ou à ras de la surface. Ne pas trop serrer.

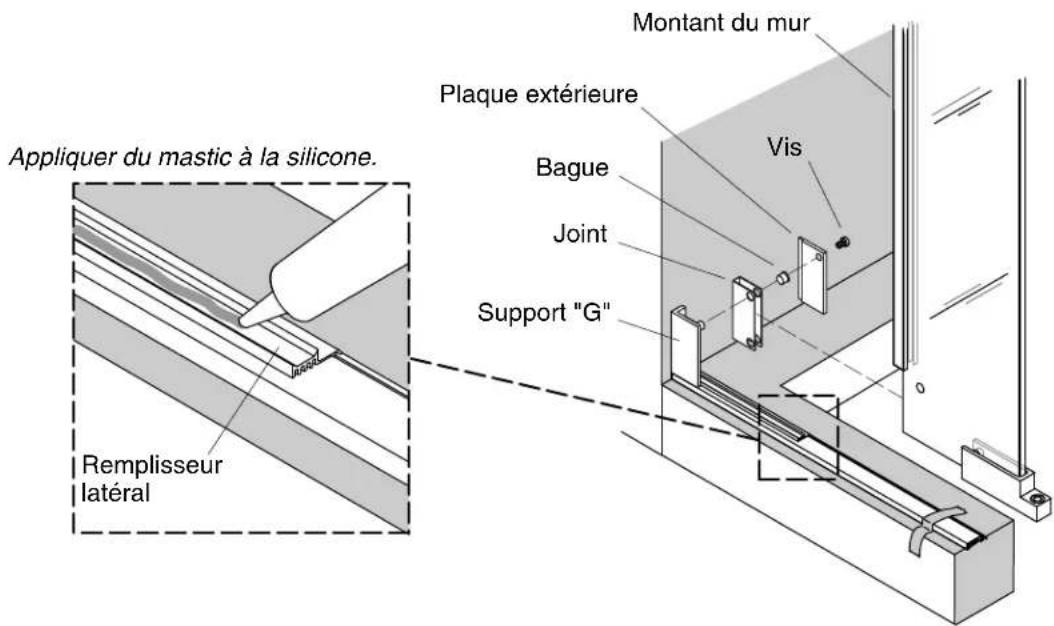

Montant du mur Plaque extérieure Vis Bague Joint Support "G" Appliquer du mastic à la silicone. Remplisseur latéral

6. Installer le panneau de verre de la vitre latérale

ATTENTION: Risque de blessures ou d'endommagement du produit. Le verre trempé non encadré ne doit pas entrer en contact avec des surfaces dures, car il risquerait de se briser. Ne pas toucher le bord du panneau de verre trempé avec des outils ou d'autres objets durs. Ne pas poser le verre trempé non encadré directement sur le sol.

□ Placer une bague dans le trou inférieur restant du panneau de verre de la vitre latérale.
□ Placer les joints toriques sur les bords du panneau de la vitre latérale.
- À l'aide des mains, placer le montant de mur sur le bord du panneau de verre de la vitre latérale, à l'opposé de la charnière attachée et exactement dans le milieu du bord vertical de la vitre latérale.
- Important! Appliquer un boudin de mastic à la silicone sur la rainure du remplisseur de la vitre latérale.
□ Placer le panneau de verre de la vitre latérale sur les goupilles des supports en L.

IMPORTANT! S'assurer que le panneau de verre est aussi près que possible du mur tout en restant d'aplomb.

• Placer les plaques extérieures sur les goupilles de chaque support en L et serrer en toute sécurité avec les vis fournies.
  □ Essuyer l'excès de mastic à la silicone.
• Positionner le support de la charnière inférieure en parallèle avec le rail inférieur. Utiliser un niveau à bulle pour aligner la partie avant du support sur la partie avant du rail inférieur.
• Attacher temporairement le support avec du ruban-cache ou une bride, en s'assurant qu'il n'y a pas d'écartement.
  □ Insérer la vis autotaraudeuse dans le trou du support de la charnière inférieure et enfiler avec précaution la vis dans le rail inférieur (ne pas trop serrer, sinon la vis sera dénudée.)
  □ Retirer toute bavure d'aluminium visible.
  □ Insérer l'un des axes d'articulation entièrement dans le support de la charnière inférieure.

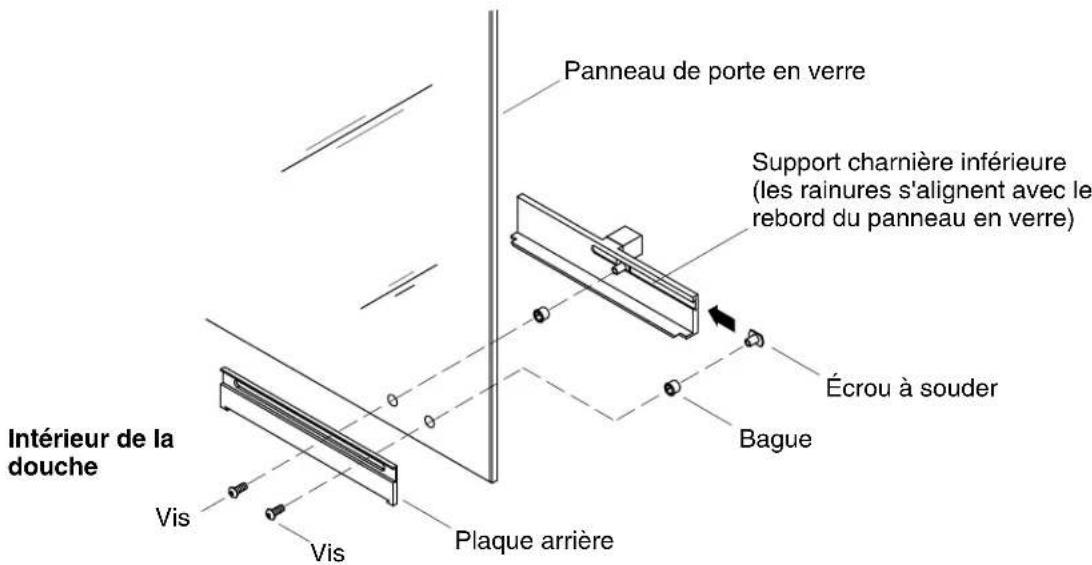

Panneau de porte en verre Support charnière inférieure (les rainures s'alignent avec le rebord du panneau en verre) Écrou à souder Bague Plaque arrière Intérieur de la douche Vis Vis

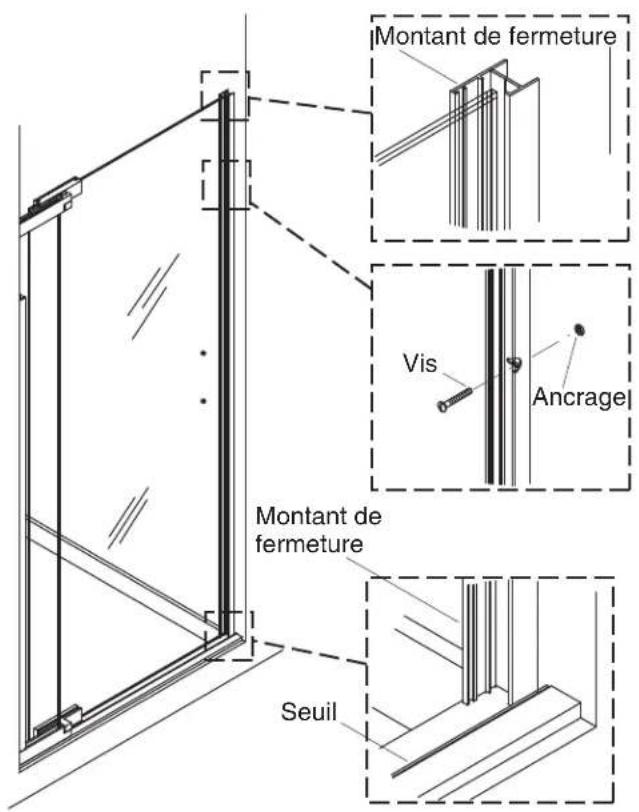

7. Assembler et attacher le montant avec charnière

ATTENTION: Risque de blessures ou d'endommagement du produit. Le verre trempé non encadré ne doit pas entrer en contact avec des surfaces dures, car il risquerait de se briser. Ne pas toucher le bord du panneau de verre trempé avec des outils ou d'autres objets durs. Ne pas poser le verre trempé non encadré directement sur le plancher.

REMARQUE: S'assurer de choisir le support de charnière correct. La rainure de l'écrou à souder est dirigée vers le bord proche du verre.

□ Glisser deux écrous à souder dans la rainure du support de la charnière inférieure et les espacer de manière à les aligner sur les trous se trouvant dans le panneau de porte.
□ Insérer une bague sur chaque écrou à souder.

REMARQUE: Une étiquette "non-coated side" (côté non revêtu) identifiant le panneau de porte non revêtu est apposée sur le panneau. Le support doit se trouver sur le côté non revêtu du panneau de porte.

• Positionner le support sur le panneau de porte de manière à ce que les trous à souder passent par les deux trous dans le panneau de porte.
• Positionner la plaque arrière sur le côté opposé du panneau de porte, de manière à ce qu'elle s'accroche dans le bas du support.
• Insérer une vis dans chaque écrou à souder dans la fente se trouvant dans la plaque arrière et bien serrer. Ne pas trop serrer.
• Répéter cette procédure pour installer le support de la charnière supérieure sur le panneau arrière.

Montant de fermeture Vis Ancrage Montant de fermeture Seuil

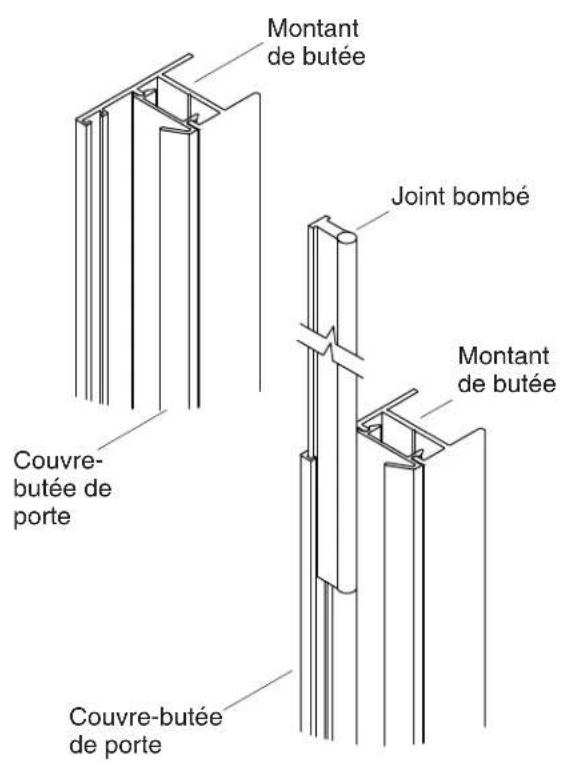

Montant de butée Joint bombé Montant de butée Couvre- butée de porte Couvre-butée de porte

8. Installer le montant avec gâche - Modèles de 30" (76,2 cm) - 48" (121,9 cm)

• Positionner le montant avec gâche sur le mur opposé, bien serré sur le bord intérieur du rail inférieur, en le faisant reposer directement sur le seuil.
  □ Utiliser un niveau à bulle pour aligner le montant avec gâche verticalement.
• Sécuriser temporairement le montant avec gâche au mur avec du ruban-cache.
  □ Marquer les emplacements des trous avec un crayon.
  □ Retirer le montant avec gâche et le mettre de côté.

REMARQUE: Pour une installation sur du carrelage céramique, utiliser le pointeau pour entamer la surface émaillée ou percer un très petit trou pilote. Tapoter le pointeau légèrement au marteau pour éviter de fendre le carrelage céramique.

□ Centrer légèrement au pointeau les emplacements de trous ou percer de très petits trous pilotes.

REMARQUE: Commencer par percer lentement afin d'éviter des dommages éventuels.

□ Utiliser une mèche de 9/64" pour percer un trou au niveau de chaque repère.

□ Bien nettoyer le rebord de la douche.

□ Attacher le montant avec gâche sur le mur avec les vis #8-18 x 1-1/2"fournies.

□ Insérer le capuchon du montant avec gâche dans le montant avec gâche à partir du haut.

□ Insérer le bourrelet d'étanchéité dans le montant avec gâche à partir du haut.

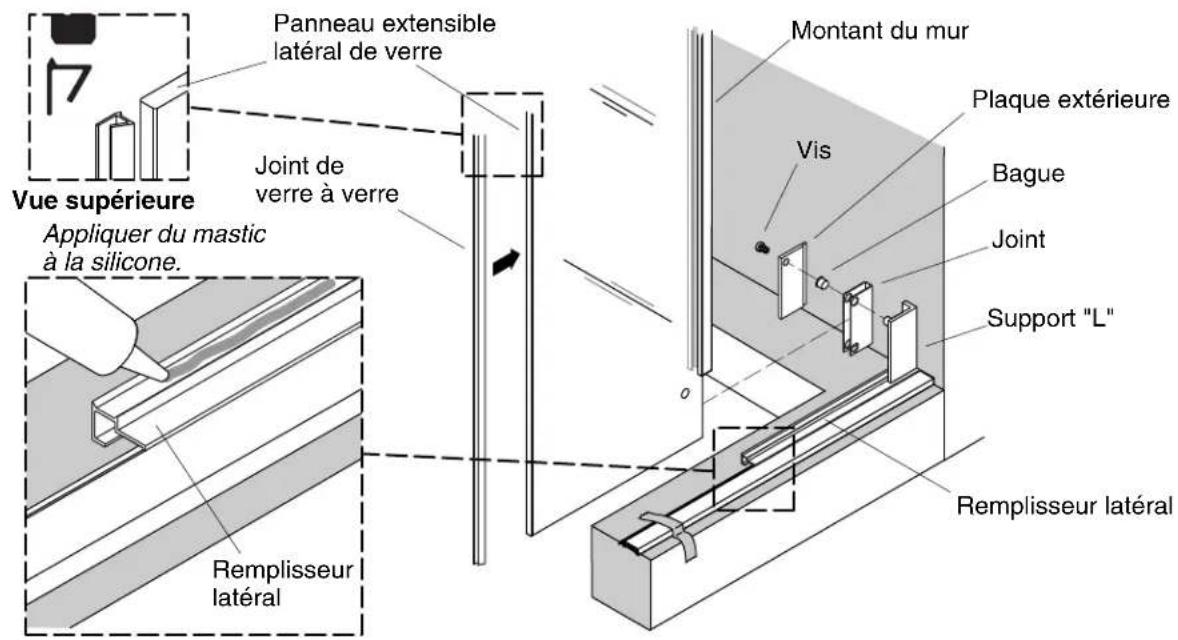

Panneau extensible latéral de verre Joint de verre à verre Vue supérieure Appliquer du mastic à la silicone. Remplisseur latéral Montant du mur Plaque extérieure Vis Bague Joint Support "L" Remplisseur latéral

9. Installer le panneau de verre côté gâche - Modèles de 60"(152,4 cm)

ATTENTION: Risque de blessures ou d'endommagement du produit. Le verre trempé non encadré ne doit pas entrer en contact avec des surfaces dures, car il risquerait de se briser. Ne pas toucher le bord du panneau du verre trempé avec des outils ou d'autres objets durs. Ne pas poser le verre trempé non encadré directement sur le plancher.

□ Insérer le remplisseur de vitre latérale dans le rail inférieur.
- Installer les supports de mur en suivant les étapes dans la section "Installer les supports en L côté charnière", en utilisant le remplisseur de la vitre latérale pour positionner le support de mur inférieur.

REMARQUE: Une étiquette "non-coated side" (côté non revêtu) identifiant le panneau de porte non revêtu est apposée sur le panneau côté gâche. Si le panneau avec gâche est le verre revêtu, le côté du verre portant l'étiquette "Non-coated side" (côté non revêtu) doit être tourné vers l'extérieur de la douche.

• Placer avec précaution le montant de mur sur le bord du panneau de verre de la vitre avec gâche, à l'opposé de la charnière attachée et exactement dans le milieu du bord vertical du panneau de verre de la vitre avec gâche.
  □ Placer une bague dans le trou inférieur du panneau de verre de la vitre avec gâche.
  □ Positionner le joint statique par-dessus les bords du panneau de verre de la vitre avec gâche, avec les trous supérieurs alignés sur la bague.
  □ Appliquer un boudin de mastic à la silicone sur la rainure du remplisseur de la vitre avec gâche.
• Aligner la bague sur la goupille se trouvant sur les supports en "L" et positionner le panneau de verre de la vitre avec gâche sur le remplisseur de la vitre avec gâche avec les goupilles des supports en L passant par les bagues.

IMPORTANT! S'assurer que le panneau de verre est aussi près que possible du mur tout en restant d'aplomb.

• Placer les plaques extérieures sur les goupilles de chaque support en L et serrer en toute sécurité avec les vis fournies.
  □ Essuyer l'excès de mastic à la silicone.

Installer le panneau de verre côté gâche - Modèles de 60"(152,4 cm) (cont.)

☐ Installer le verre sur le joint d'étanchéité du verre sur le bord du panneau de verre de la vitre avec gâche. Positionner la saillie triangulaire sur le côté arrière du joint d'étanchéité de manière à ce qu'elle soit alignée sur le bord du verre.

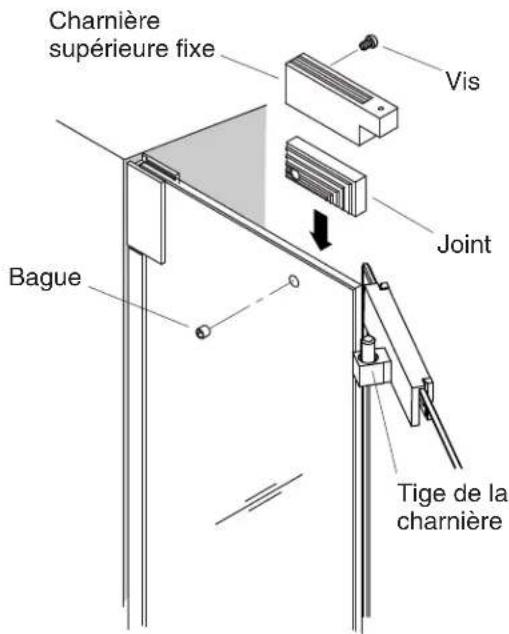

Charnière supérieure fixe Vis Joint Bague Tige de la charnière

10. Installer la porte

REMARQUE: La porte pourrait nécessiter d'être ajustée; ne pas effectuer les ajustements finaux avant d'avoir installé le linteau et la poignée.

ATTENTION: Risque de blessures ou d'endommagement du produit. Le verre trempé non encadré ne doit pas entrer en contact avec des surfaces dures, car il risquerait de se briser. Ne pas toucher le bord du panneau de verre trempé avec des outils ou d'autres objets durs. Ne pas poser le verre trempé non encadré directement sur le sol.

IMPORTANT! Les étapes ci-dessous doivent être exécutées par deux installateurs.

□ Placer une bague dans le trou supérieur du panneau de verre de la vitre latérale, à l'emplacement où sera installée la charnière fixée en place dans le haut.
- Placer le joint statique sur le coin supérieur du panneau de verre de la vitre latérale, de manière à ce que le trou du joint statique soit aligné sur le trou du verre.

Installateur #1

□ Lever la porte pour la mettre en position de manière à ce que l'axe d'articulation soit placé au-dessus de la charnière fixée en place.
- Abaisser avec précaution la porte de manière à ce que l'axe d'articulation s'adapte dans la charnière inférieure. Tenir la porte en place pendant que l'installateur #2 installe la charnière fixée en place dans le haut.

Installateur #2

• Placer la charnière fixée en place dans le haut par-dessus le joint statique du panneau de verre de la vitre latérale et l'axe d'articulation.
• Aligner le trou dans la charnière fixée en place dans le haut avec la bague et positionner avec précaution la charnière fixée en place dans le haut sur l'axe.
  □ Enfiler la vis de grand diamètre par le support et dans la bague, et serrer jusqu'à ce qu'elle soit à ras de la surface. Ne pas trop serrer.

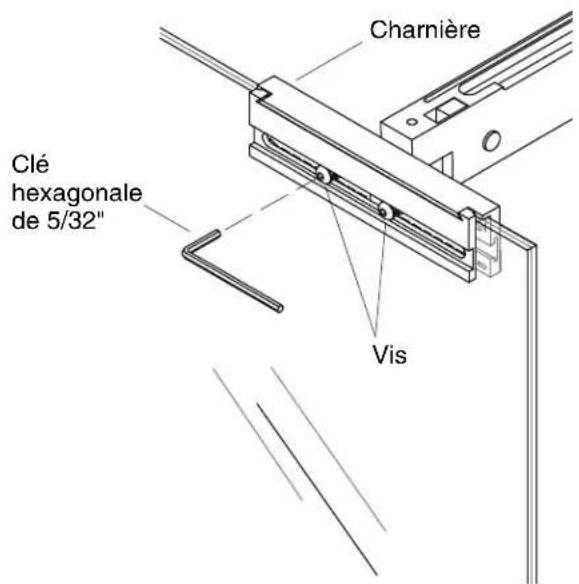

Charnière Clé hexagonale de 5/32" Vis

11. Ajuster et sécuriser la porte

ATTENTION: Risque de blessures ou d'endommagement du produit. Le verre trempé non encadré ne doit pas entrer en contact avec des surfaces dures, car il risquerait de se briser. Ne pas toucher le bord du panneau du verre trempé avec des outils ou d'autres objets durs. Ne pas poser le verre trempé non encadré directement sur le plancher.

ATTENTION: Ne pas laisser les bords du panneau de verre entrer en contact sur le rail inférieur, ou les joints d'étanchéité. Le contact pourrait faire éclater le verre ou déchirer les joints d'étanchéité.

□ Installer les poignées conformément aux instructions qui les accompagnent.
□ Aligner la porte sur le panneau de verre de la vitre avec gâche.

IMPORTANT! Seulement desserrer les vis suffisamment pour que le panneau de porte puisse se déplacer. Si les vis sont trop desserrées, le poids de la porte pourrait créer une rupture entre la charnière et la plaque arrière. (Si la charnière et la plaque arrière se séparent, lever la porte pour éliminer la contrainte et resserrer les vis.)

Si la porte doit être ajustée, desserrer les vis se trouvant dans les charnières (ne pas les retirer), un support à la fois, et ajuster le panneau selon les besoins.
□ Lorsque la porte est alignée correctement, le bord inférieur du verre doit être parallèle au rail inférieur.
□ Lorsque la porte est alignée correctement, serrer les vis au complet. Ne pas trop serrer.

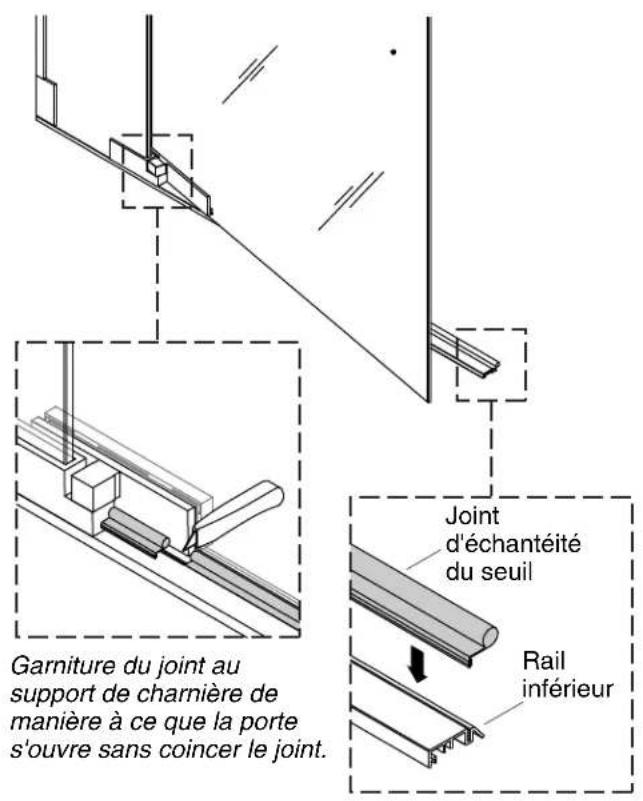

Garniture du joint au support de charnière de manière à ce que la porte s'ouvre sans coincer le joint. Joint d'échantéité du seuil Rail inférieur

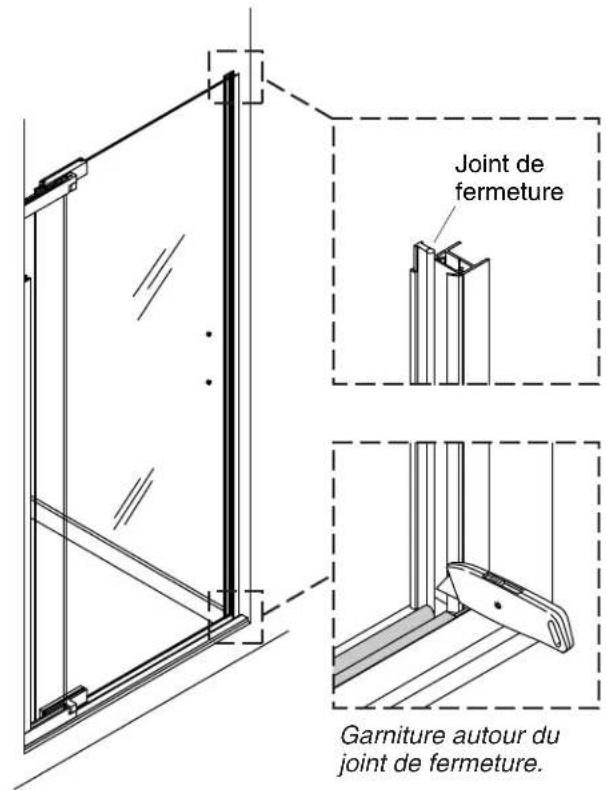

Joint de fermeture Garniture autour du joint de fermeture.

12. Installer le joint d'étanchéité inférieur

ATTENTION: Risque d'endommagement du produit. Ne pas installer le joint d'étanchéité du seuil sous la charnière, vu que la porte ne fonctionnera pas correctement dans ce cas.

REMARQUE: Si nécessaire, appliquer une petite quantité d'eau ou de pétrolatum pour lubrifier le joint d'étanchéité lorsqu'il est glissé en place.

□ En commençant sur le côté du montant avec gâche, installer le joint d'étanchéité du seuil dans la rainure se trouvant sur le rail inférieur.
□ Positionner le joint d'étanchéité de manière à ce qu'il soit au même niveau que le rail.
□ Encocher la partie mousse autour du montant avec gâche sur les modèles de 30" (76,2 cm) - 48" (121,9 cm), ou le joint d'étanchéité du verre sur verre sur les portes de 60"(152,4 cm).
□ Couper avec précaution la quantité excessive de joint d'étanchéité au niveau de la charnière de porte avec des ciseaux ou un couteau, en vérifiant que lorsque le joint d'étanchéité n'est pas affaissé par la charnière lorsque le panneau est ouvert/fermé.

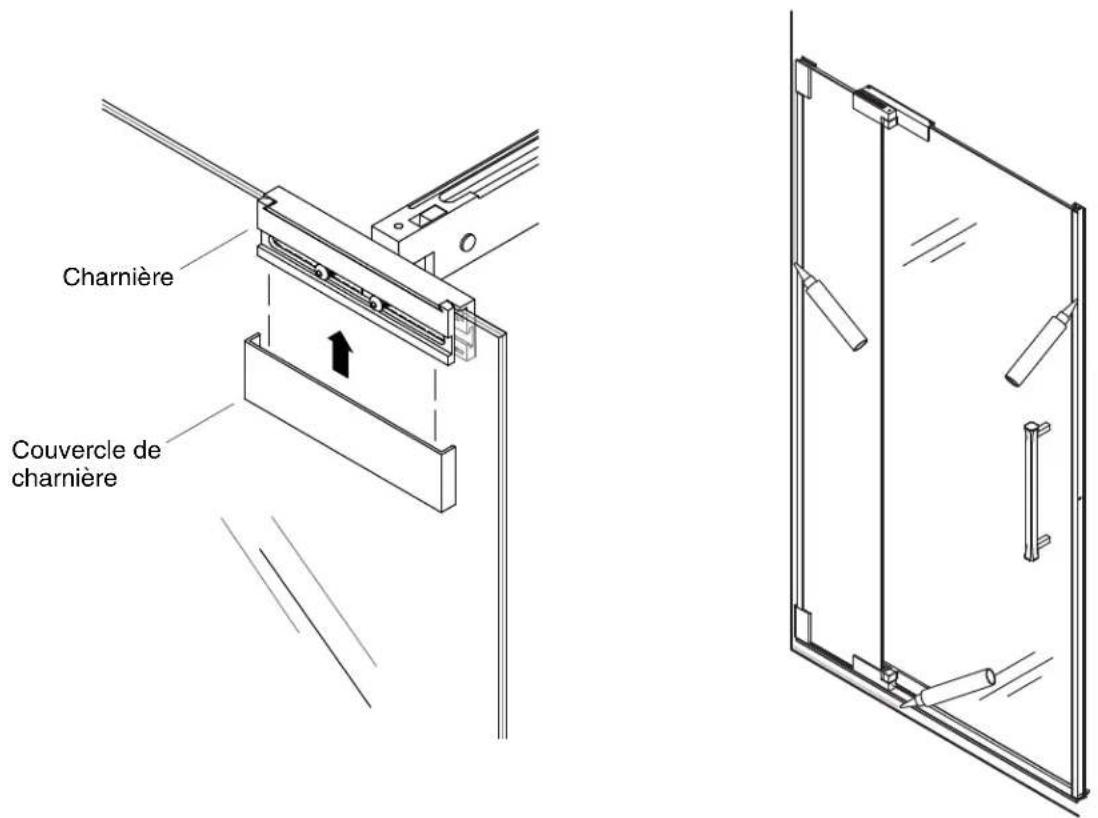

Charnière Couvercle de charnière

13. Terminer l'installation

□ Glisser les couvercles de charnière par-dessus la plaque arrière de la charnière supérieure et inférieure du panneau de porte.
□ Retirer tout le ruban-cache temporaire du rail inférieur.

IMPORTANT! Suivre avec diligence les instructions du fabricant du mastic à la silicone en ce qui concerne l'application et le temps de prise.

REMARQUE: Bien nettoyer et sécher toutes les poussières et saletés, ainsi que la graisse se trouvant sur les surfaces du rail inférieur et du rebord de la douche, aux emplacements sur lesquels le mastic d'étanchéité à la silicone sera appliqué.

REMARQUE: Le fait de placer un petit poids sur le rail inférieur pour le maintenir à ras du rail pendant que le mastic sèche peut faciliter le processus.

□ Utiliser du ruban-cache pour protéger les surfaces avoisinant celles sur lesquelles le mastic est appliqué.
□ Appliquer du mastic sur l'extérieur de la douche, à l'emplacement où le rail inférieur entre en contact avec le seuil.
□ Appliquer du mastic sur l'extérieur de la surface sur laquelle les montants de mur et les supports entrent en contact avec les murs.
□ Laisser le mastic entièrement sécher avant de faire fonctionner la porte. Se référer aux instructions du fabricant du mastic pour le temps de prise recommandé.

Guía de instalación
