Type de produit	Bras de douche et bride murale
Marque	Kohler
Modèle	K-10124
Matériau	Laiton chromé
Longueur du bras	Environ 20 cm
Diamètre du filetage	1/2 pouce NPT
Poids	Environ 0,5 kg
Fonction principale	Support et alimentation en eau de la pomme de douche
Installation	À visser sur le coude de douche mural
Outils nécessaires	Clé à molette, clé hexagonale, clé à sangle, mastic de plombier
Contenu du kit	Bras de douche, bride murale, vis de retenue
Compatibilité	Pomme de douche standard (non fournie)
Entretien	Nettoyer avec un chiffon doux et de l'eau savonneuse
Nettoyage	Éviter les produits abrasifs pour préserver le chromé
Sécurité	Couper l'alimentation en eau avant installation
Conformité	Respecter les codes de plomberie locaux
Garantie	Garantie limitée Kohler (voir conditions)
Réparabilité	Pièces détachées disponibles via Kohler
Pays de fabrication	États-Unis (probable)

FOIRE AUX QUESTIONS - K-10124 KOHLER

La pomme de douche est-elle incluse dans le kit K-10124 ?

Non, la pomme de douche et l'adaptateur ne sont pas fournis. Vous devez les acheter séparément.

Quels outils sont nécessaires pour installer le bras de douche ?

Vous aurez besoin d'une clé à molette, d'une clé hexagonale, d'une clé à sangle et de mastic de plombier ou ruban d'étanchéité.

Quel type de filetage a le bras de douche K-10124 ?

Le filetage est en 1/2 pouce NPT, standard pour la plomberie résidentielle.

Comment nettoyer le bras de douche chromé ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient rayer le chromage.

Puis-je installer ce bras sur une sortie d'eau existante ?

Oui, il se visse directement sur le coude de douche mural. Assurez-vous de couper l'eau avant.

Quelle est la longueur du bras de douche ?

La longueur standard est d'environ 20 cm (8 pouces).

Dois-je utiliser du mastic ou du ruban d'étanchéité ?

Oui, appliquez du mastic de plombier ou du ruban d'étanchéité sur les filetages pour éviter les fuites.

Le kit comprend-il un adaptateur pour pomme de douche ?

Non, l'adaptateur n'est pas fourni. Il doit être acheté séparément si nécessaire.

Comment fixer la bride murale ?

Placez la bride sur le bras, puis serrez la vis de retenue contre le bras. Utilisez du mastic au dos de la bride pour sceller.

Que faire si le bras fuit après installation ?

Vérifiez que le ruban d'étanchéité est bien appliqué et que toutes les connexions sont bien serrées. Purgez l'air en laissant couler l'eau quelques instants.

MODE D'EMPLOI K-10124 KOHLER

Français, page" Français-1"

Guide d'installation Bras de douche et bride

Outils et matériels

Clé à molette CléClé

hexagonale

sangle

Joint
d'étanchéité pour filetage

Mastic de plombier

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'alimentation d'eau principale.
□ Pour les spécifications de raccordement, se reporter aux instructions du fabricant du robinet.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.

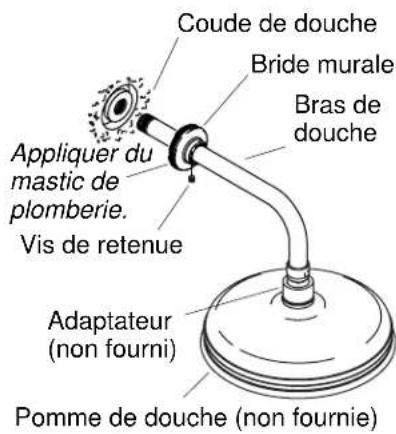

1. Installer le bras de douche

REMARQUE : La pomme de douche avec l'adaptateur ne sont pas fournis.

□ Retirer le mamelon temporaire du coude de douche.
□ Appliquer du mastic d'étanchéité ou un produit semblable au dos de la bride murale selon les instructions du fabricant du mastic.
□ Placer la bride murale sur la longue extrémité du bras de douche sous le filetage, tel qu'illustré.
□ Appliquer du ruban d'étanchéité aux filetages de chaque extrémité du bras de douche.
□ Placer le bras de douche dans le coude.
□ Serrer délicatement le bras de douche sur le coude avec une clé à sangle propre.
□ Presser la bride murale contre le mur fini.
□ Sécuriser la bride au bras de douche en serrant la vis de retenue.
□ Retirer tout excès de mastic.
□ Permettre à l'eau de circuler à travers le bras de douche pour purger le système de tout débris.
□ Couper l'eau.
□ Visser l'adaptateur (non fourni) sur la pomme de douche jusqu'au serrage.
□ Visser la pomme de douche (non fournie) sur le bras de douche.

Installer le bras de douche (cont.)

□ Utiliser une clé à sangle pour serrer la pomme de douche au bras de douche.
□ Vérifier la bonne opération.
