Type de produit	Barre coulissante pour douche
Marque	Kohler
Modèle	K9069
Catégorie	Accessoire de salle de bain
Matériau	Laiton chromé
Longueur	760 mm (30 po)
Poids	0,9 kg
Couleur	Chrome
Hauteur de montage recommandée	Entre 61 et 122 cm du sol
Fixation	Vis sur montants (ancrages en plastique interdits)
Outils requis	Perceuse, mèche 3/16 po, tournevis à lame plate, mastic silicone
Contenu de l'emballage	Barre, 2 appliques, 2 montants, 2 ensembles de verrouillage, 2 capuchons, vis, chevilles
Utilisation	Support coulissant pour pommeau de douche
Entretien et nettoyage	Chiffon doux et eau savonneuse ; éviter produits abrasifs
Sécurité	Ne pas utiliser d'ancrages en plastique ; doit être fixée sur montants
Conformité	ASTM F446
Garantie	Garantie limitée à vie Kohler

FOIRE AUX QUESTIONS - K9069 KOHLER

Comment installer la barre coulissante K9069 ?

Suivez le guide d'installation fourni. Marquez d'abord les emplacements sur un montant, percez des trous de 3/16 po, appliquez du mastic silicone derrière les appliques, fixez les montants avec des vis, puis insérez les chevilles et vissez. Enfin, insérez les ensembles de verrouillage aux extrémités de la barre, alignez les chevilles et pressez la barre contre les montants. Serrez les vis de retenue et enfoncez les capuchons.

Quelle est la hauteur idéale pour installer la barre ?

Kohler recommande une installation entre 61 cm et 122 cm du sol, en respectant la zone critique de support définie par la norme ASTM F446. Le trou inférieur doit être au moins à 122 cm du plancher.

Puis-je installer la barre sur du carrelage ?

Oui, mais percez uniquement la surface finie avec une mèche de 3/16 po. Ne percez pas dans le montant, sinon les vis risquent de ne pas maintenir. Utilisez du mastic silicone pour sceller.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec une mèche de 3/16 po, d'un tournevis à lame plate, et de mastic silicone pour les surfaces carrelées ou solides.

Comment nettoyer la barre coulissante ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs, les nettoyants à base d'acide ou d'ammoniaque qui pourraient endommager le fini chromé.

Puis-je utiliser des ancrages en plastique pour fixer la barre ?

Non, les ancrages en plastique ne supporteront pas la barre coulissante. Vous devez fixer les montants directement dans des montants muraux avec des vis.

Que faire si la barre coulissante est desserrée ?

Vérifiez que les vis de retenue dans les ensembles de verrouillage sont bien serrées contre les chevilles. Si la barre bouge encore, resserrez les vis des montants au mur.

La barre est-elle compatible avec toutes les pommes de douche ?

Oui, la barre coulissante K9069 accepte la plupart des pommes de douche standard grâce à son support coulissant. Assurez-vous que le diamètre du raccord est compatible.

Comment ajuster la hauteur de la pomme de douche ?

La barre coulissante permet de faire glisser la pomme de douche verticalement sur toute sa longueur. Il suffit de desserrer le support coulissant, de le positionner à la hauteur souhaitée, puis de le resserrer.

Quelle est la garantie de ce produit ?

Kohler offre une garantie limitée à vie sur la barre coulissante K9069 contre les défauts de matériaux et de fabrication. Conservez la preuve d'achat pour toute réclamation.

MODE D'EMPLOI K9069 KOHLER

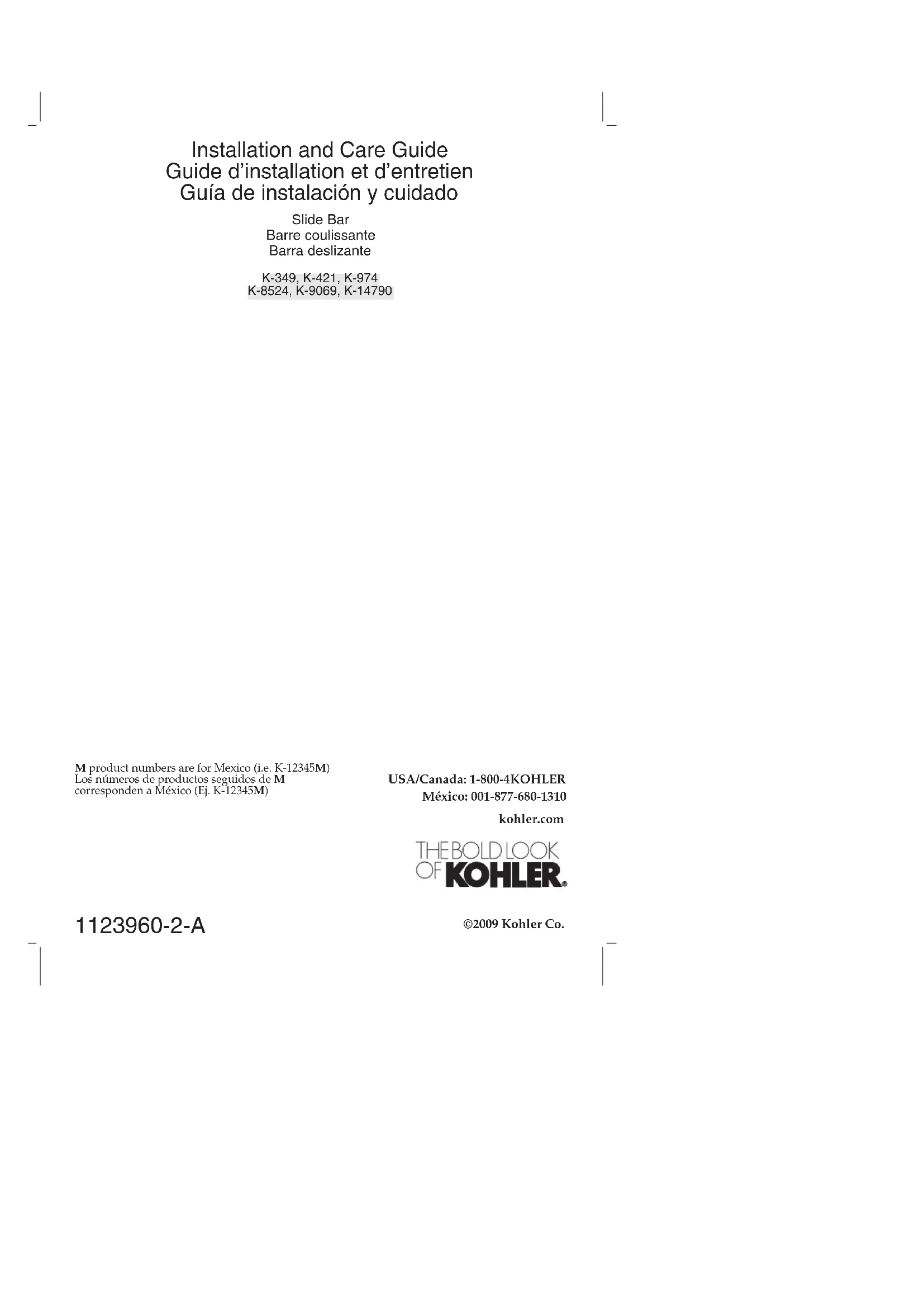

Installation and Care Guide Guide d'installation et d'entretien Guía de instalación y cuidado

Slide Bar Barre coulissante Barra deslizante

Drill and 3/16" Bit Perceuse et mèche de 3/16" Taladro y broca de 3/16"

Silicone Sealant (for tile/solid surfaces only) Joint en silicone (pour surfaces solides/carreaux seulement) Sellador de silicona (sólo para superficies de azulejo/sólidas)

Important Information

IMPORTANT! La barre coulissante doit être montée aux support du cadrage de l'axe aux deux emplacements de montage hauts et bas. Les ancrages muraux en plastique ne supporteront pas la barre coulissante. Ne pas utiliser ni compter sur des ancrages en plastique pour attacher la barre coulissante.

REMARQUE: Cette barre coulissante ne devrait pas être installée aux environs de 24" (61 cm) à 48" (121,9 cm) du sol (l'endroit critique de support tel que défini dans ASTM F446).

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Le mur fini ou la baignoire/douche doit être installé avant d'installer cette garniture.
□ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

□ Marquer les emplacements des orifices de fixation sur le mur.
□ Vérifier que les deux emplacements marqués sont situés sur un montant et que l'orifice inférieur est à 48"(121,9 cm) au moins du plancher.
Pour du carrelage ou surface en matériau solide: Percer un orifice de 3/16" uniquement à travers la surface finie. Ne pas percer dans le montant sinon les vis pourraient ne pas maintenir.

Instalación

□ Appliquer du mastic à la silicone dans la rainure à l'arrière d'une applique.
□ Positionner une applique et un montant au-dessus de l'orifice de montage supérieur.
□ Fixer une applique et le montant au mur avec une vis. Serrer légèrement la vis. Répéter la procédure pour l'autre applique et l'autre montant.
□ Maintenir la barre coulissante contre les montants. Régler la position des montants jusqu'à ce que la barre s'ajuste contre la découpe courbée des montants.
□ Retirer la barre coulissante et serrer les vis pour sécuriser les montants.
□ Tout en tenant le montant, enfiler la cheville dans le montant et serrer avec un tournevis à lame plate. Répéter pour l'autre cheville.

Instalación

□ Vérifier que le joint torique est en place sur chaque ensemble de verrouillage, puis en insérer un dans chaque extrémité de la barre coulissante.
□ Aligner l'orifice de chaque ensemble de verrouillage sur les orifices de la barre coulissante. Si nécessaire, utiliser un petit tournevis pour ajuster la position des ensembles de verrouillage.
□ Aligner les chevilles avec les orifices de la barre coulissante et les verrous de barre coulissante.
☐ Presser doucement la barre coulissante contre les montants, en insérant ainsi les chevilles dans les ensembles de barre coulissante et de verrouillage. La barre coulissante devrait s'ajuster contre les montants.

Installation (cont.)

Sécuriser la barre coulissante en serrant les vis de retenue dans les ensembles de verrouillage jusqu'à ce que les vis de retenue soient bien ajustées contre chaque cheville.
□ Vérifier que le joint torique est en place sur chaque capuchon, puis enfoncer un capuchon sur chaque extrémité de la barre coulissante.

Instalación
