Tipo de producto	Brazo de ducha y brida mural
Marca	Kohler
Modelo	K-10124
Material	Latón cromado
Longitud del brazo	Aproximadamente 20 cm
Diámetro de la rosca	1/2 pulgada NPT
Peso	Aproximadamente 0,5 kg
Función principal	Soporte y suministro de agua de la alcachofa de ducha
Instalación	Se atornilla al codo de ducha mural
Herramientas necesarias	Llave ajustable, llave hexagonal, llave de correa, masilla de fontanero
Contenido del kit	Brazo de ducha, brida mural, tornillo de retención
Compatibilidad	Alcachofa de ducha estándar (no incluida)
Mantenimiento	Limpiar con un paño suave y agua jabonosa
Limpieza	Evitar productos abrasivos para preservar el cromado
Seguridad	Cortar el suministro de agua antes de la instalación
Conformidad	Cumplir con los códigos de fontanería locales
Garantía	Garantía limitada de Kohler (ver términos)
Reparabilidad	Piezas de repuesto disponibles a través de Kohler
País de fabricación	Estados Unidos (probable)

Preguntas frecuentes - K-10124 KOHLER

¿La alcachofa de ducha está incluida en el kit K-10124?

No, la alcachofa de ducha y el adaptador no están incluidos. Debe comprarlos por separado.

¿Qué herramientas son necesarias para instalar el brazo de ducha?

Necesitará una llave ajustable, una llave hexagonal, una llave de correa y masilla de fontanero o cinta de sellado.

¿Qué tipo de rosca tiene el brazo de ducha K-10124?

La rosca es de 1/2 pulgada NPT, estándar para fontanería residencial.

¿Cómo limpiar el brazo de ducha cromado?

Utilice un paño suave y agua jabonosa. Evite los productos abrasivos que podrían rayar el cromado.

¿Puedo instalar este brazo en una salida de agua existente?

Sí, se atornilla directamente al codo de ducha mural. Asegúrese de cortar el agua antes.

¿Cuál es la longitud del brazo de ducha?

La longitud estándar es de aproximadamente 20 cm (8 pulgadas).

¿Debo usar masilla o cinta de sellado?

Sí, aplique masilla de fontanero o cinta de sellado en las roscas para evitar fugas.

¿El kit incluye un adaptador para alcachofa de ducha?

No, el adaptador no está incluido. Debe comprarse por separado si es necesario.

¿Cómo fijar la brida mural?

Coloque la brida sobre el brazo, luego apriete el tornillo de retención contra el brazo. Use masilla en la parte posterior de la brida para sellar.

¿Qué hacer si el brazo gotea después de la instalación?

Verifique que la cinta de sellado esté bien aplicada y que todas las conexiones estén bien apretadas. Purgue el aire dejando correr el agua unos instantes.

MANUAL DE USUARIO K-10124 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página" Español-1"

1046641-2-A

THE BOLD LOOK OF KOHLER®

Tools and Materials

Adjustable Wrench

Hex Wrench

Strap Wrench

Thread Sealant

Plumbers Putty

Guía de instalación Brida y brazo de ducha

Herramientas y materiales

Llave ajustable Llavlavde

hexagonal

correa

Cinta
selladora de roscas

Masilla de plomería

Gracias por elegir los productos de Kohler

Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
- Para las especificaciones del diagrama de instalación, consulte las instrucciones del fabricante de la grifería.
□ La empresa Kohler se reserva el derecho de modificar el diseño de los productos sin previo aviso, tal como se especifica en la lista de precios.

1. Instale el brazo de ducha

NOTA: No se incluye la cabeza de ducha con adaptador.

□ Retire el niple provisional del codo de ducha.
□ Aplique una tira de masilla de plomería u otro sellador en la parte posterior de la brida mural, según las instrucciones del fabricante.

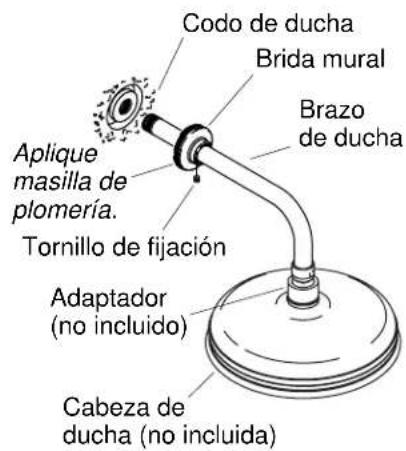

□ Coloque la brida mural en el extremo largo del brazo de ducha justo abajo de las roscas, tal como se ilustra.
□ Aplique cinta selladora de roscas a cada extremo del brazo de la ducha.
□ Instale el brazo de ducha en el codo de ducha.
□ Con cuidado apriete el brazo de ducha al codo, utilizando una llave de correa limpia.
□ Presione la brida mural contra la pared acabada.
□ Fije la brida al brazo de ducha, apretando el tornillo de fijación.
□ Limpie el exceso de masilla.
□ Abra el agua y deje que el agua fluya por el brazo de ducha para limpiar el sistema de partículas y residuos.
□ Cierre el agua.
□ Enrosque el adaptador (no provisto) en la cabeza de ducha hasta que esté apretado a mano.

Instale el brazo de ducha (cont.)

□ Apriete con la mano la cabeza de ducha (no provista) en el brazo de ducha.
□ Utilice una llave de correa limpia para apretar completamente la cabeza al brazo de la ducha.
□ Verifique que funcione correctamente.
