DBJ434DQA - Lave-vaisselle DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité 13 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes, dont éco, intensif, rapide et délicat
Consommation d'eau	9 litres par cycle en mode éco
Utilisation	Panneau de contrôle intuitif avec affichage LED, démarrage différé jusqu'à 24 heures
Entretien	Filtres lavables, programme de nettoyage automatique
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Garantie 2 ans, niveau sonore 44 dB, compatible avec tablettes de lavage

FOIRE AUX QUESTIONS - DBJ434DQA DE DIETRICH

Pourquoi mon lave-vaisselle DE DIETRICH DBJ434DQA ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme est sélectionné.

Le lave-vaisselle ne se remplit pas d'eau, que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié ou obstrué. Assurez-vous également qu'il n'y a pas de filtre sale dans le tuyau d'arrivée.

Pourquoi mon lave-vaisselle laisse-t-il des résidus de détergent ?

Cela peut être dû à un chargement incorrect. Assurez-vous que les couverts et la vaisselle ne bloquent pas le compartiment à détergent. Vérifiez également que le bras gicleur n'est pas obstrué.

Le lave-vaisselle DE DIETRICH DBJ434DQA fait du bruit pendant le cycle, est-ce normal ?

Un certain bruit est normal, mais si cela semble excessif, vérifiez que la vaisselle est correctement placée et que le bras gicleur tourne librement.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le à l'eau tiède et enlevez les résidus alimentaires. Remettez-le en place une fois propre.

Pourquoi mon lave-vaisselle ne sèche-t-il pas correctement ?

Vérifiez que vous utilisez un produit de rinçage et que le cycle de séchage est activé. Assurez-vous également que la vaisselle est correctement disposée pour permettre la circulation de l'air.

Y a-t-il des codes d'erreur que je dois connaître ?

Oui, le lave-vaisselle peut afficher des codes d'erreur. Consultez le manuel d'utilisation pour une liste complète des codes et leur signification.

Comment réinitialiser mon lave-vaisselle DE DIETRICH DBJ434DQA ?

Pour réinitialiser l'appareil, éteignez-le et débranchez-le pendant environ 5 minutes. Rebranchez-le et rallumez-le pour réinitialiser le système.

Que faire si mon lave-vaisselle fuit ?

Vérifiez les joints de porte, les tuyaux d'arrivée et de vidange pour des fuites. Assurez-vous également que le filtre et le bac de récupération ne sont pas obstrués.

Quelle est la durée moyenne d'un cycle de lavage ?

La durée dépend du programme sélectionné, mais en général, un cycle standard dure entre 1h et 2h.

MODE D'EMPLOI DBJ434DQA DE DIETRICH

Notice d'installation et d'utilisation

DBJ434DQA

PARTIE I : Version gé né rique

TABLE DES MATIÈRES

01 CONSIGNES DE SÉCURITÉ .... 4
02 PRÉSENTATION DE L'APPAREIL 8
03 UTILISATION DE VOTRE LAVE-VAISSELLE 9

Ajout de sel dans l'adoucisseur 9

Conseils relatifs au chargement des paniers 12

04 ENTRETIEN ET NETTOYAGE.... 16

Entretien extérieur.... 16

Entretien intérieur.... 16

Entretien du lave-vaisselle 20

05 CONSIGNES D'INSTALLATION.... 21

À propos du raccordement électrique.... 21

Arrivée d'eau et vidange 22

Raccordement du tuyau de vidange 23

Positionnement de l'appareil 24

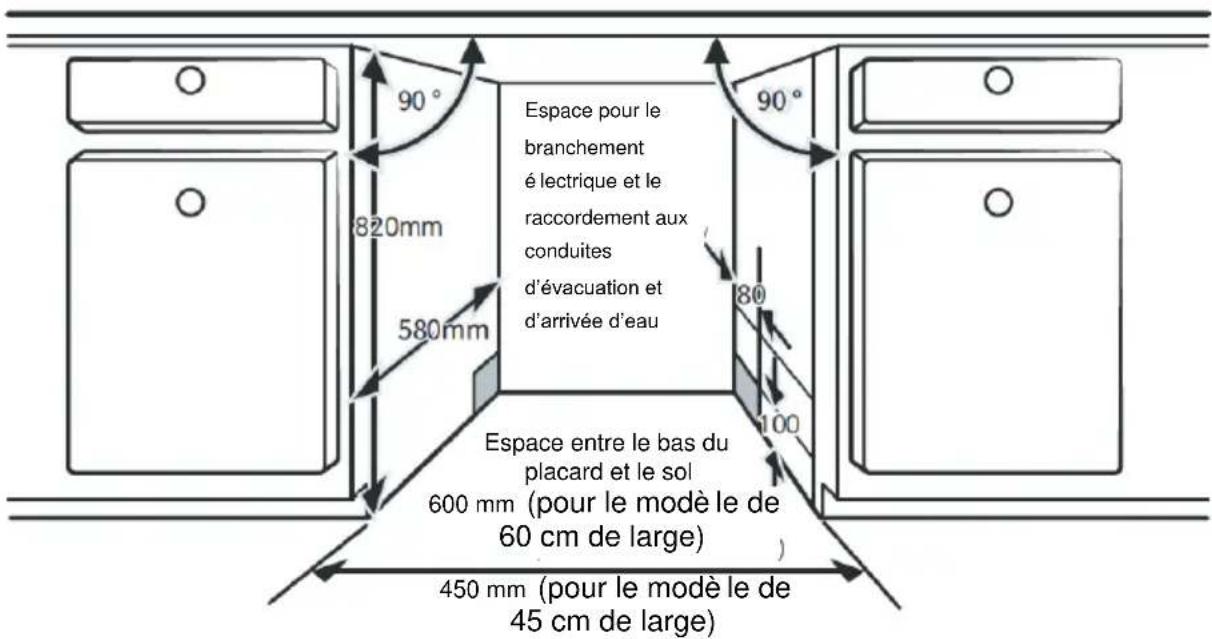

Encastrement (pour le modèle encastré).... 24

06 GUIDE DE DÉPANNAGE.... 31

Disponibilité des pièces de rechange 33

07 CHARGEMENT DES PANIERS 34

REMARQUE :

• Référez-vous à la rubrique Guide de dépannage : celle-ci peut vous aider à remé dier vous-mê me à certains des problème mes les plus courants.
• Si vous ne pouvez pas remédier vous-même au problème, faites appel à un technicien professionnel.
• Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans pré avis.
• Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.

01 CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

Lorsque vous utilisez votre lave-vaisselle, observez les précautions indiquées ci-dessous :

Seul un technicien qualifié peut procéder à l'installation et à la réparation de l'appareil
- Cet appareil est exclusivement destiné à un usage domestique ainsi que pour des applications similaires telles que :

- cuisines dans des magasins, bureaux et autres environnements de travail ;

– exploitations agricoles ;
- hôtels, motels, chambres d'hôtes et autres environnements résidentiels ;
- é tablissements de demi-pension.

- Les enfants âgés de 8 ans et plus, les personnes dont les capacités physiques, sensorielles ou mentales sont réduites et les personnes dé nué es d'expérience ou de connaissances pertinentes ne sont autorisés à utiliser l'appareil que sous la responsabilité d'une personne expérimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprennent les risques encourus.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision. (Pour EN 60335-1)

- Cet appareil n'est pas pré vu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions pré alables concernant l'utilisation de l'appareil. (Pour CEI 60335-1)

• Les maté riaux d'emballage peuvent être dangereux pour les enfants !
• Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• Cet appareil est exclusivement ré servé à un usage domestique.

Pour é viter tout risque d'é lectrocution, veillez à ne jamais immerger l'appareil, le câ ble ou la prise dans l'eau ou dans tout autre liquide. Veuillez dé brancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil. Pour nettoyer l'appareil, utilisez un chiffon doux imbibé d'eau savonneuse, puis essuyez l'appareil avec un chiffon sec.

- Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur agréé ou par une personne de compétence similaire afin d'é viter tout danger.

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l'appareil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet appareil est équipé d'une prise conductrice de mise à la terre.
• La prise doit être branché e à une source adapté e qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.
• Un mauvais branchement du conducteur de mise à la terre peut entraî ner un risque d'électrocution. En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compé tent ou à un repré sentant du service de ré paration.
• Ne modifiez pas la fiche é lectrique fournie avec l'appareil.
• Si celle-ci n'est pas adapté e à votre prise, faites installer une prise adé quate par un électricien compétent.
• Veillez à ne pas abî mer, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers à vaisselle du lave-vaisselle.
• N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installé es.
• Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en é chapper. Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer.
• Lorsque vous chargez de la vaisselle sale :

1) Placez les éléments coupants de manière à ce qu'ils ne puissent pas endommager le joint de porte ;
2) Attention : les couteaux et autres ustensiles coupants doivent être placés dans le panier à couvert tête vers le bas ou en position horizontale.

- Certains dé tergents pour lave-vaisselle sont très s alcalins.

Ils peuvent être extrêmement dangereux en cas d'ingestion.

Évitez tout contact avec la peau et les yeux et é loignez les enfants du lave-vaisselle lorsque la porte de l'appareil est ouverte.

• À la fin du cycle de lavage, vérifiez que l'appareil ne contient pas de résidus de dé tergent.
• Assurez-vous que tous vos ustensiles en plastique présentent la mention « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil.
• Pour les ustensiles en plastique qui ne présentent aucune mention de ce type, vé rifiez les recommandations du fabricant.

• Utilisez uniquement les produits détergents et les agents de rinçage recommandés pour les lave-vaisselle automatiques.

• N'utilisez jamais de savon, de lessive ou de produit de lavage à la main pour faire fonctionner votre lave-vaisselle.

• Veillez à toujours refermer la porte de l'appareil pour é viter tout risque de chute.
• Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le câ ble d'alimentation.
• Ne modifiez pas les commandes.
  • L'appareil doit être raccordé à la valve d'alimentation principale en eau à l'aide de flexibles neufs. Ne ré utilisez pas vos anciens flexibles.
• Dans un souci d'économie d'énergie, en mode veille, l'appareil s'éteint automatiquement si aucune opération n'est réalisée pendant 15 minutes.
• Ce produit dispose d'une capacité maximale de 14 couverts.
• La pression de l'eau à l'arrivée doit être égale ou inférieure à 1 MPa. La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04 MPa.

Mise au rebut

- Rendez-vous dans un centre de recyclage pour mettre au rebut l'appareil et son emballage.

Pour ce faire, vous devrez couper le câ ble d'alimentation et rendre le système de fermeture de la porte inutilisable.

• L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets de papier pour être recyclé.
• En procédant à la mise au rebut de l'appareil dans les règles de l'art, vous contribuez à préserver l'environnement et la santé humaine, en veillant à ce que les déchets soient traités dans des conditions optimales.
• Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures mé nagè res.
• MISE AU REBUT : Ne jetez pas cet appareil avec les déchets municipaux non triés. Cet appareil est à mettre au rebut sé paré ment pour pouvoir être traité de manière re adapté.

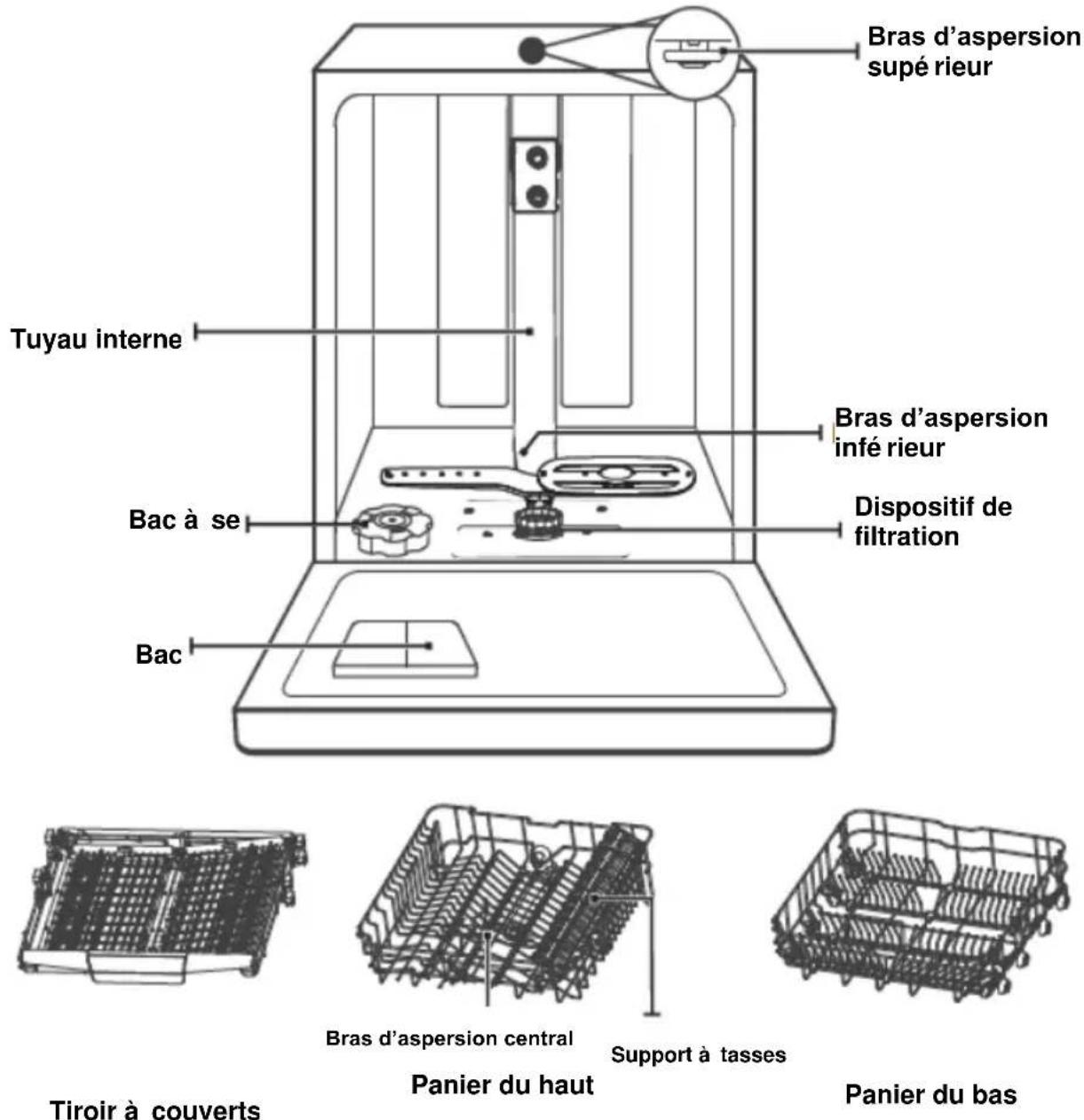

02 PRÉSENTATION DE L'APPAREIL

IMPORTANT :

Pour garantir une performance optimale du lave-vaisselle, veuillez lire l'ensemble des consignes d'utilisation avant la première re utilisation.

REMARQUE :

Les illustrations sont uniquement fournies à titre indicatif, les diffé rents modè les peuvent varier.

03 UTILISATION DE VOTRE LAVE-VAISSELLE

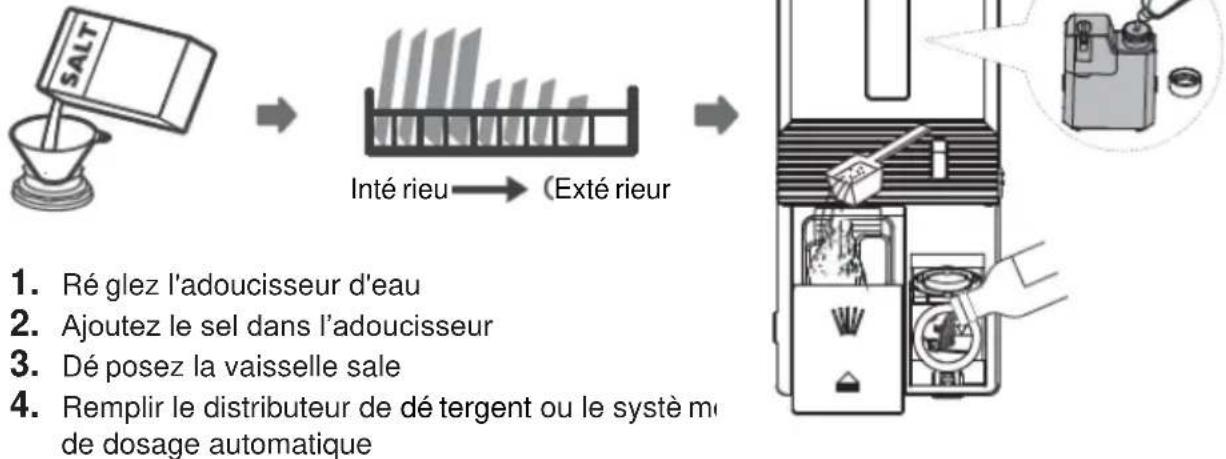

Avant d'utiliser votre lave-vaisselle :

Veuillez vous reporter à la section 1 « Adoucisseur d'eau » de la PARTIE II : Version spéciale, pour régler l'adoucisseur d'eau.

Ajout de sel dans l'adoucisseur

REMARQUE :

Si votre modèle le n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.

Veillez à toujours utiliser du sel conç u pour les lave-vaisselle.

Le ré servoir de sel est situé sous le panier du bas et doit être rempli selon la procédure suivante :

AVERTISSEMENT

- N'utilisez que du sel conçu spécialement pour les lave-vaisselle !

Tout autre type de sel non adapté au lave-vaisselle, en particulier le sel de table, risque d'endommager l'adoucisseur d'eau. Si l'appareil est endommagé suite à l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne saurait être tenu pour responsable des dommages causés.

- Veillez à ajouter du sel uniquement avant un cycle de lavage.

Ceci permet d'empêcher que des grains de sel ou de l'eau salée é ventuellement versés à côté demeurent dans le fond de l'appareil pendant une certaine durée, ce qui pourrait entraî ner une corrosion de la surface.

Pour ajouter le sel spécial lave-vaisselle, suivez la procé dure ci-dessous :

1. Retirez le panier du bas et dévissez le couvercle du réservoir.
2. Positionnez l'extrémité de l'entonnoir (s'il est fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle.
3. Remplissez le réservoir de sel d'eau jusqu'à atteindre le niveau maximal. Il est normal qu'une petite quantité d'eau sorte du réservoir de sel.
4. Une fois le réservoir rempli, revissez le couvercle en serrant bien.
5. Une fois le réservoir de sel rempli, le voyant d'alerte du sel s'éteint.
6. Juste après avoir rempli le réservoir de sel, lancez un programme de lavage (nous recommandons un programme court) afin d'é viter que le système de filtration, la pompe ou tout autre composant important de l'appareil ne soit endommagé par l'eau salée. L'endommagement dû à l'eau salée n'est pas couvert par la garantie.

REMARQUE :

- le ré servoir de sel ne doit être rempli que lorsque le voyant d'alerte du sel (du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé même après le remplissage du ré servoir.

Si le bandeau de commandes ne dispose pas de voyant d'alerte du sel (sur certains modè les), vous pouvez dé terminer quand ajouter du sel dans l'adoucisseur en fonction du nombre de cycles exécutés par le lave-vaisselle.

- Si vous avez versé du sel à côté du réservoir, lancez un programme de trempage ou un programme rapide pour l'é liminer.

Conseils relatifs au chargement des paniers

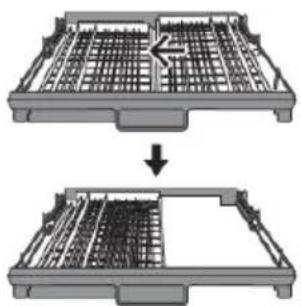

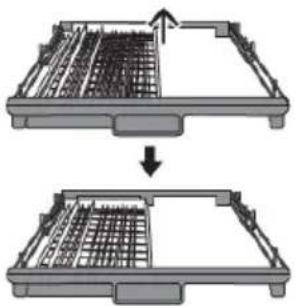

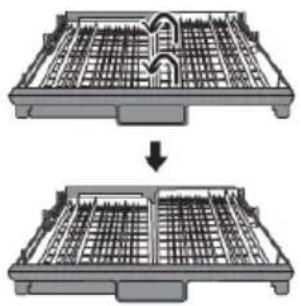

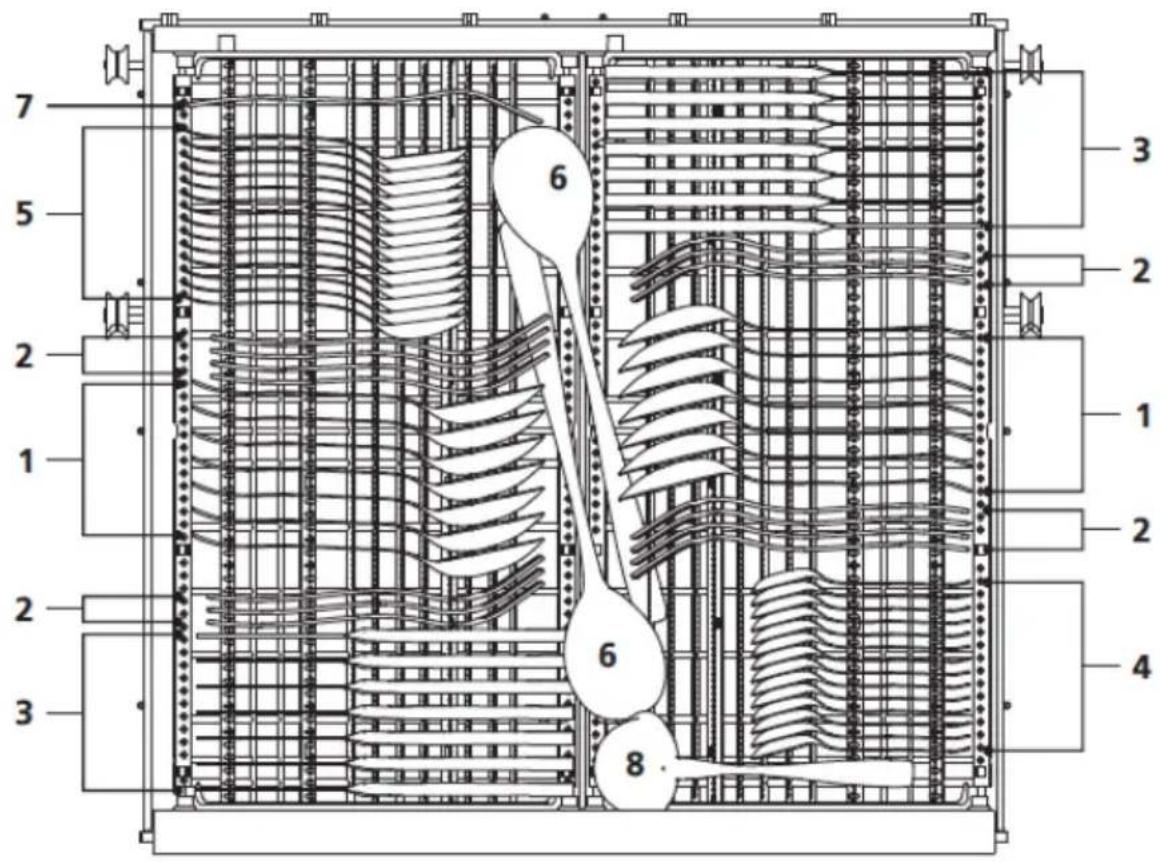

Tiroir à couverts réglable

Soulevez la partie droite du panier ; les deux cô té s du panier sont à plat.

Dé placez la partie droite de droite à gauche ; les deux cô té s se superposent.

Retirez la partie droite du panier ; seule la partie gauche reste en place.

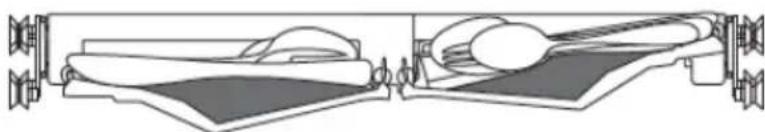

Retrait facile des couverts

Les couverts sont suspendus grâce à un mécanisme bielle-manivelle. Un élément situé sous les couteaux et fourchettes permet de maintenir plusieurs couverts à la fois.

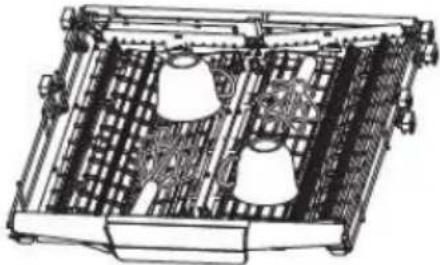

Optimisation de l'espace

Possibilité d'accueillir des ustensiles tels que des fouets, des tasses, etc., sans gê ner le panier supé rieur.

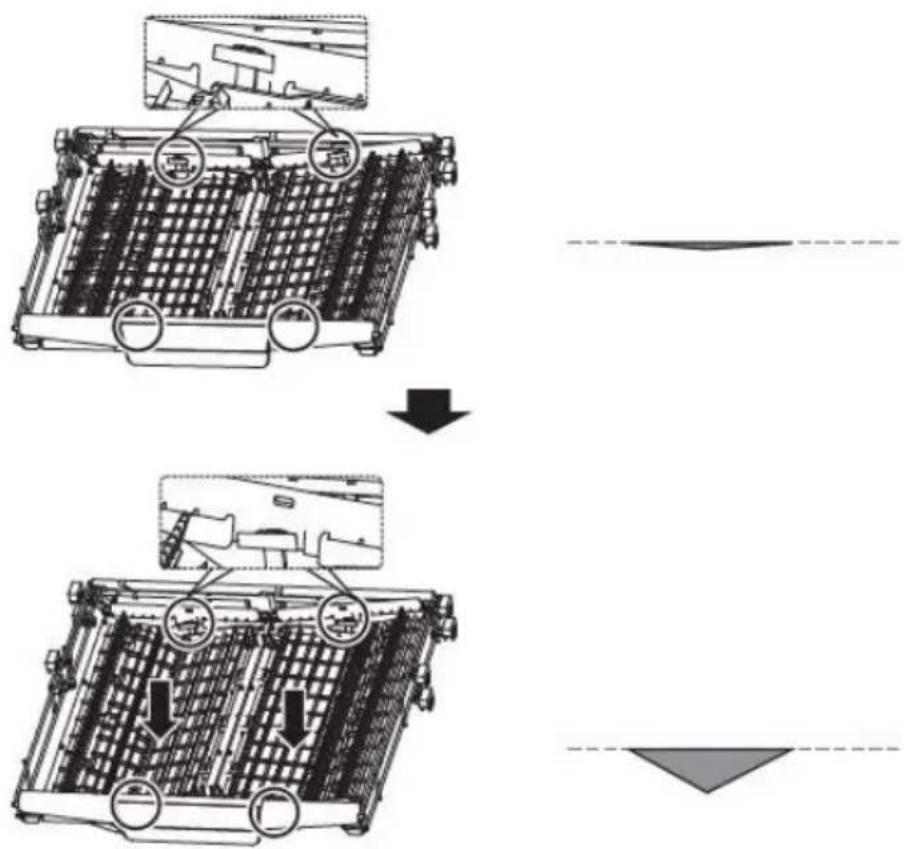

Ré glage de la hauteur du tiroir

Desserrez les quatre boutons du plateau et appuyez dé licatement sur ce dernier.


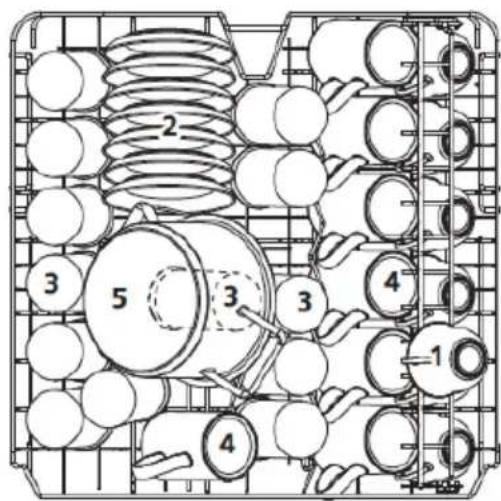

Ré glage du panier du haut

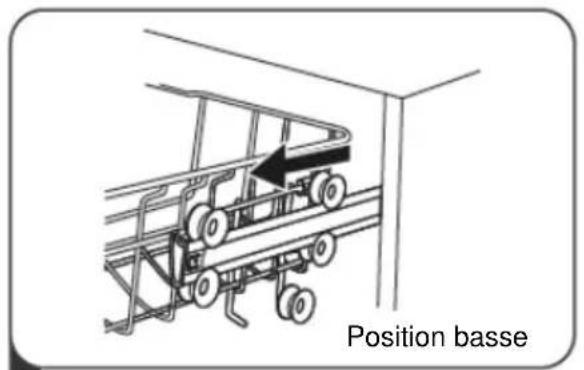

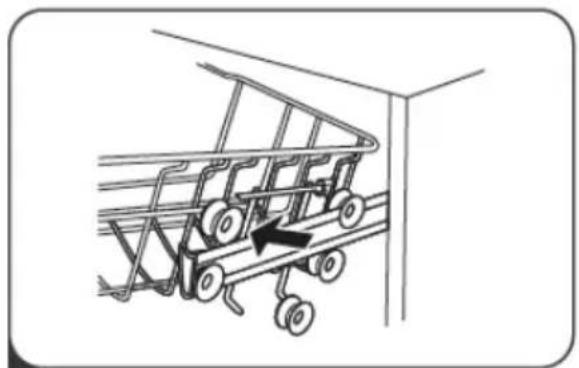

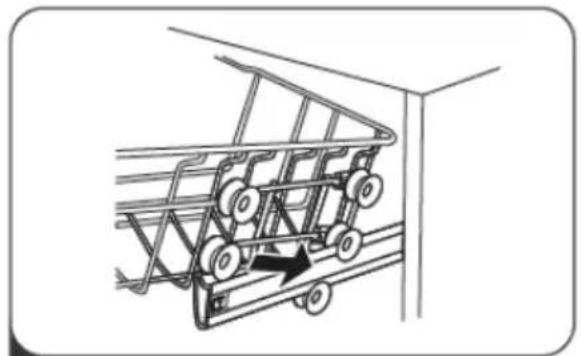

Type 1 :

Vous pouvez aisément régler la hauteur du panier du haut pour l'adapter à des plats plus grands disposés dans le panier du haut ou celui du bas.

Pour régler la hauteur du panier du haut, suivez les é tapes ci-dessous :

1 Sortez le panier du haut.

2 Retirez le panier du haut.

3 Remettez en place le panier du haut sur la coulisse supé rieure ou infé rieure.

4 Rentrez le panier du haut.

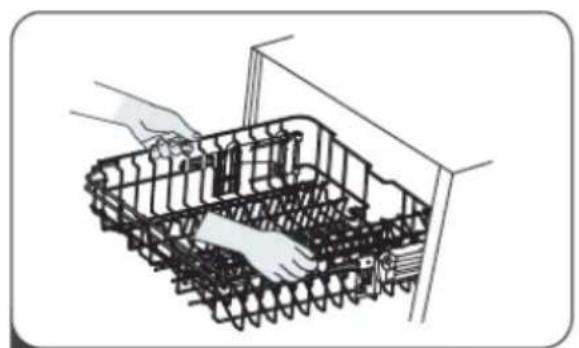

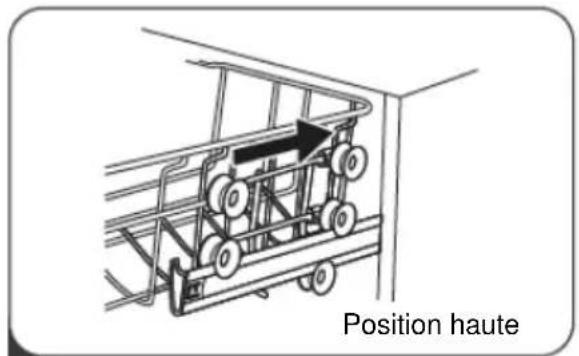

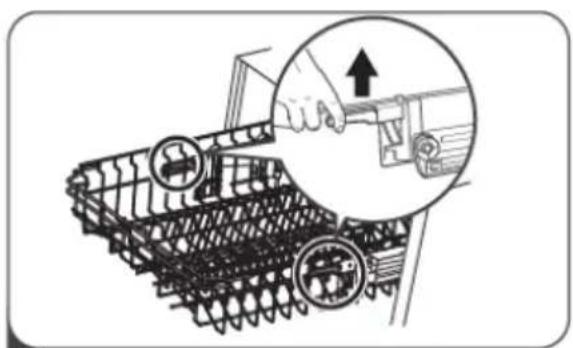

Type 2 :

Pour relever le panier du haut, soulevez simplement le panier du haut en le tenan de part et d'autre au milieu, jusqu'à ce que le panier s'accroche en position haute. Il n'est pas nécessaire de soulever la poigné e de ré glage.

Pour abaisser le panier du haut, ré glez les poigné es de chaque côté pour dé crocher le panier et placez-le en position basse.

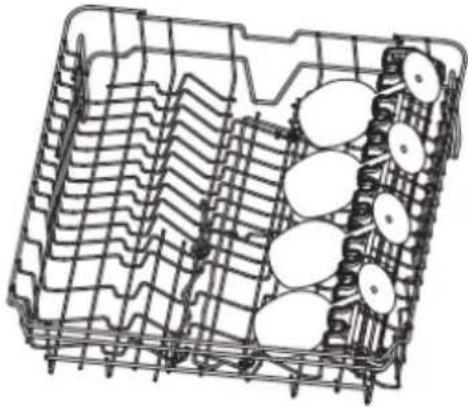

Porte-verres à vin

Vous pouvez placer des tasses ou des verres sur le support à verres. Ce support est également très pratique pour laver les verres à vin. Insé rez les pieds de vos verres à vin entre les crochets du support à verres.

Placer le porte-verres dans le panier du bas

Après avoir placé vos verres à vin, retirez le porte-verres du panier du bas, abaissez les deux rangé es de tiges pliantes, et placez le support dans le panier.

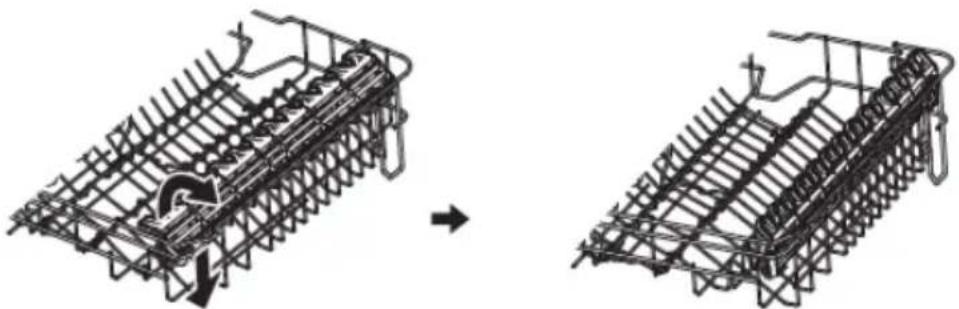

Rabattre les supports-tasses

Pour libé rer de la place pour les éléments plus grands dans le panier du haut, rabattez le support à tasses vers le haut. Vous pouvez poser les grands verres contre ce support. Vous pouvez également le retirer lorsque vous n'en avez plus l'utilité.

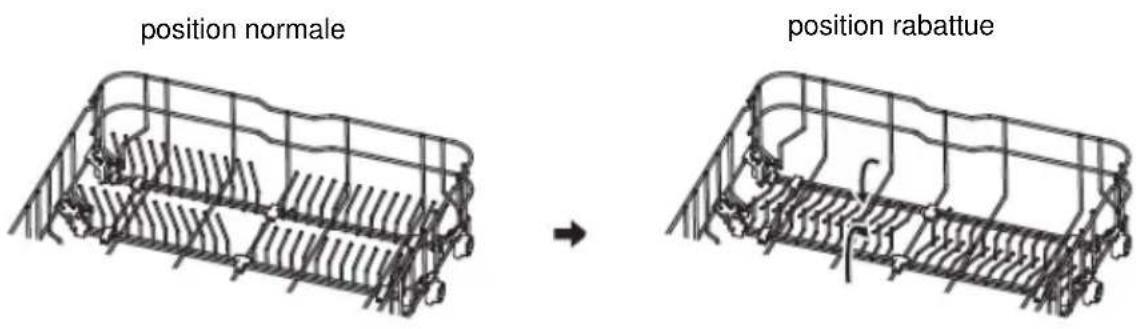

Les tiges du panier du bas permettent de dé poser les assiettes et les plateaux. Vous pouvez les rabattre afin de libé rer de la place pour les plats plus grands.

04 ENTRETIEN ET NETTOYAGE

Entretien exté rieur

Porte et joint de porte

Nettoyez régulièrement les joints de porte à l'aide d'un chiffon humide non abrasif pour retirer les ré sidus alimentaires. Lorsque vous remplissez votre lave-vaisselle, il arrive que des résidus alimentaires ou liquides tachent les côtés de la porte de l'appareil. Ces surfaces se trouvent à l'extérieur de la zone de lavage et sont hors de portée de l'eau propulsée par les bras d'aspersion. Il convient d'essuyer les é ventuels dé pôts avant de fermer la porte.

Bandeau de commande

Pour nettoyer le bandeau de commande, essuyez-le uniquement avec un chiffon humide non abrasif.

AVERTISSEMENT

• Pour éviter que l'eau ne pénètre dans le dispositif de fermeture de la porte et les composants électroniques, n'utilisez jamais de produits nettoyants en spray.
• N'utilisez jamais de nettoyants abrasifs ou d'éponges à récurer sur les surfaces exté rieures, car cela risquerait de rayer le revêtement. Certains essuie-tout peuvent également rayer la surface ou y laisser des marques.

Entretien inté rieur

Systè me de filtration

Le système de filtration situé en bas de l'appareil retient les gros débris pendant le cycle de lavage, y compris les corps é trangers tels que les cure-dents et les é clats

de vaisselle. Les résidus collectés peuvent boucher les filtres. Vérifiez régulièrement l'état des filtres, retirez avec précaution les corps étrangers et, si nécessaire, nettoyez les diffé rentes pièces du système de filtration en les passant sous l'eau. Suivez la procédure ci-dessous pour nettoyer le filtre.

REMARQUE :

Les illustrations sont uniquement fournies à titre indicatif, les différents modèles les de systèmes de filtration et de bras d'aspersion peuvent varier.

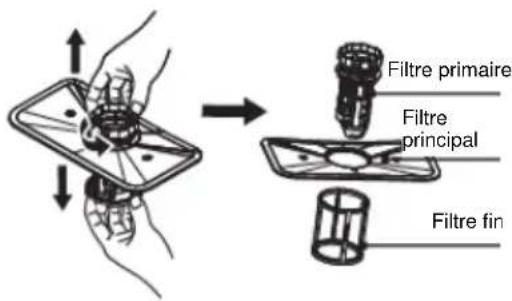

1 Tenez le filtre primaire et tournez-le dans le sens antihoraire pour le dé verrouiller. Soulevez le filtre, puis sortez-le du lave-vaisselle.

2 Vous pouvez retirer le filtre fin situé en bas du dispositif de filtration. Dé montez le filtre primaire du filtre principal en appuyant dé licatement sur les languettes situé es en haut avant de retirer le filtre.

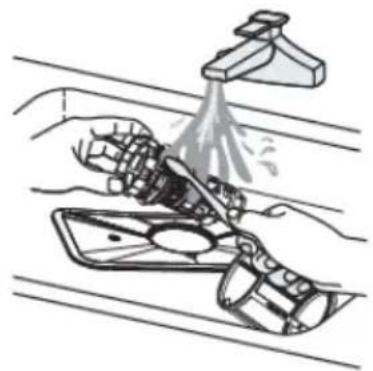

3 Rincez le filtre sous l'eau du robinet pour en retirer les principaux ré sidus alimentaires. Pour un nettoyage plus efficace, utilisez une brosse de nettoyage non abrasive.

4 Remontez les filtres en suivant les étapes de démontage dans l'ordre inverse, replacez le dispositif de filtration et tournez-le dans le sens horaire jusqu'à la flèche de fermeture.

AVERTISSEMENT

• Ne serrez pas excessivement les filtres. Remontez les filtres dans l'ordre en vissant bien pour éviter que de gros résidus ne pénètrent dans le système et n'entraînent un blocage.
• N'utilisez jamais le lave-vaisselle sans les filtres. Un filtre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.

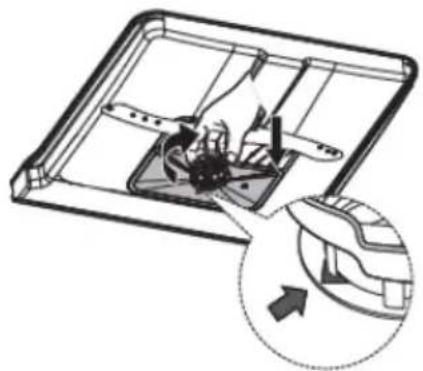

Bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulièrement afin d'éviter que les particules chimiques de l'eau dure ne bouchent les buses et les roulements des bras d'aspersion.

Pour nettoyer les bras d'aspersion, suivez les consignes ci-dessous :

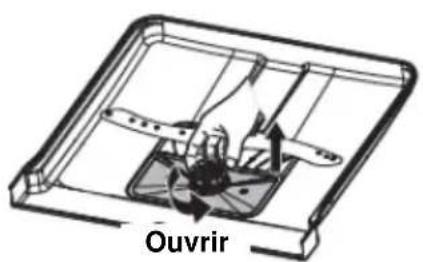

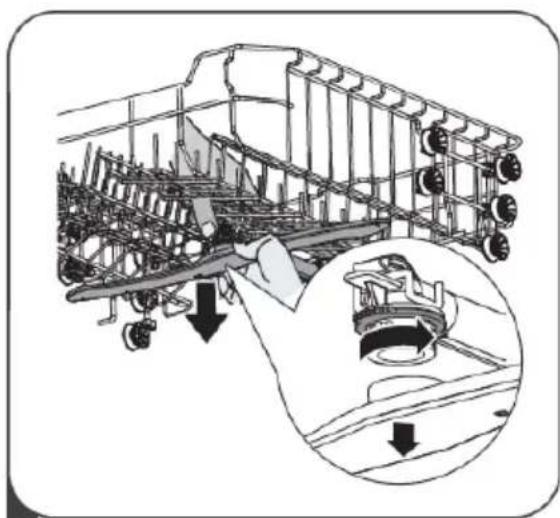

Pour retirer le bras d'aspersion supé rieur, immobilisez l'é crou au centre et faites tourner le bras d'aspersion dans le sens inverse des aiguilles d'une montre.

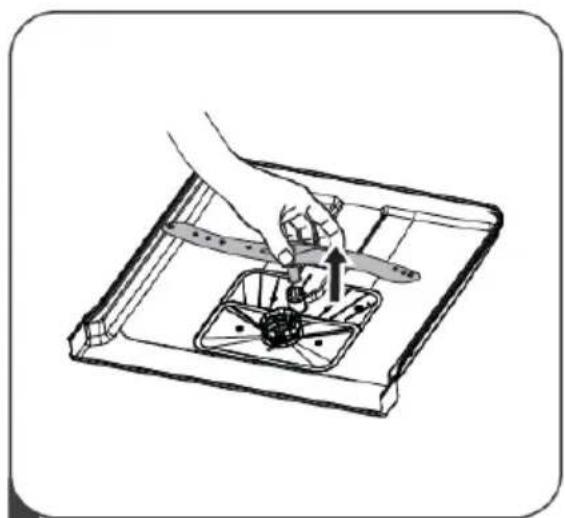

2 Pour retirer le bras d'aspersion infé rieur, tirez-le vers le haut.

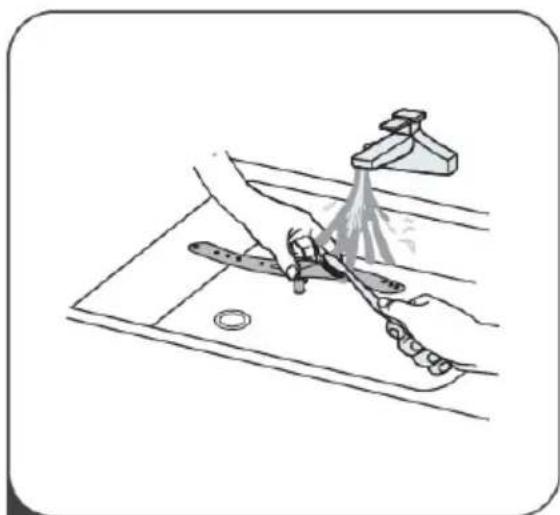

3 Lavez les bras dans de l'eau tiède et savonneuse et nettoyez les buses à l'aide d'une brosse souple.

Pré cautions antigivre

Pensez à prendre des mesures de protection contre le givre pour votre lave-vaisselle en hiver. Après chaque cycle de lavage, suivez la procédure ci-dessous :

1. Mettez le lave-vaisselle hors tension au niveau de la source d'alimentation.
2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour ré cupé rer l'eau)
4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.
5. Retirez le filtre au fond de la cuve et épongez l'eau résiduelle dans le bassin.

Après chaque lavage

Après chaque lavage, coupez l'arrivée d'eau et laissez la porte lé gè rement ouverte pendant un moment afin que l'humidité et les odeurs puissent s'é chapper.

Dé brancher la prise

Dé branchez la prise avant toute opération de nettoyage ou de maintenance.

Nettoyage sans solvants ni produits abrasifs

Pour nettoyer l'extérieur et les pièces en caoutchouc de votre lave-vaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous-en à un chiffon imbibé d'eau tiè de et savonneuse.

Pour éliminer les traces présentes sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifiquement conç u pour les lave-vaisselle.

En cas de non-utilisation prolongée

Il est recommandé de lancer un cycle de lavage à vide, puis de dé brancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d'empê cher la formation d'odeurs à l'intérieur de l'appareil.

Dé placer l'appareil

Si vous devez dé placer l'appareil, essayez de le maintenir en position verticale. En cas de né cessité absolue, vous pouvez le positionnez sur l'arrière re.

Joints

L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est la pré sence de ré sidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une é ponge humide permettra d'é viter ce phé nomè ne.

05 CONSIGNES D'INSTALLATION

AVERTISSEMENT

Risque d'électrocution

Coupez l'électricité avant d'installer le lave-vaisselle.

Le non-respect de cette consigne peut entraîner un risque de décès ou d'électrocution.

Attention

Le raccordement des tuyaux et des équipements électriques doit être effectué par des professionnels.

Pour votre sé curité :

• N'utilisez pas de rallonge ou d'adaptateur avec cet appareil.
• Quelles que soient les circonstances, veillez à ne jamais couper ou retirer les branchements de mise à la terre.

Ré fé rez-vous à la plaque signalétique de l'appareil pour connaî tre la tension requise afin de brancher votre lave-vaisselle à une source d'alimentation adapté e. Utilisez le fusible 10 A/13 A/16 A, le fusible temporisé ou le disjoncteur recommandés et amé nagez un circuit distinct ré servé à cet appareil.

Vérifiez que la tension et la fréquence de l'alimentation correspondent à la plaque signalé tique. Veillez à ne brancher la prise au secteur qu'une fois la mise à la terre assurée. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adapté e, remplacez-la plutôt que d'utiliser un adaptateur ou autre dispositif, lesquels pourraient entraî ner une surchauffe et des brû lures.

Assurez-vous que le branchement est équipé d'une mise à la terre avant d'utiliser votre lave-vaisselle.

Arrivée d'eau et vidange

Raccordement à l'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un raccord fileté 3/4 et assurez-vous qu'il soit bien serré. Si vos tuyaux d'eau sont neufs ou n'ont pas été utilisés pendant une durée importante, laissez d'abord couler l'eau pour vous assurer qu'elle soit claire. Cette précaution est nécessaire pour é viter le risque que l'arrivée d'eau soit bloquée et endommage l'appareil.

Tuyau d'arrivée d'eau ordinaire

Tuyau d'arrivée d'eau sé curisé

À propos du tuyau d'arrivée d'eau sécurisé

Le tuyau d'arrivée d'eau sécurisé a une double paroi. Ce système intervient en bloquant l'arrivée d'eau si le tuyau est endommagé ou que le sas d'air situé entre le tuyau d'arrivée d'eau et le flexible extérieur est rempli d'eau.

AVERTISSEMENT

Un tuyau fixé à un robinet peut exploser s'il est installé sur la même arrivée d'eau que le lave-vaisselle. Si votre é vier en est é quipé, nous vou recommandons de démonter le tuyau et d'obstruer l'ouverture.

Comment raccorder le tuyau d'arrivée d'eau sécurisé

1. Retirez les flexibles fournis du compartiment de stockage situé à l'arrière du lave-vaisselle.
2. Vissez le flexible d'arrivée au robinet à l'aide d'un raccord fileté 3/4.
3. Ouvrez entièrement l'arrivée d'eau avant de démarrer le lave-vaisselle.

Comment démonter le tuyau d'arrivée d'eau sécurisé

1. Coupez l'eau.
2. Dévissez le tuyau d'arrivée d'eau sécurisé du robinet.

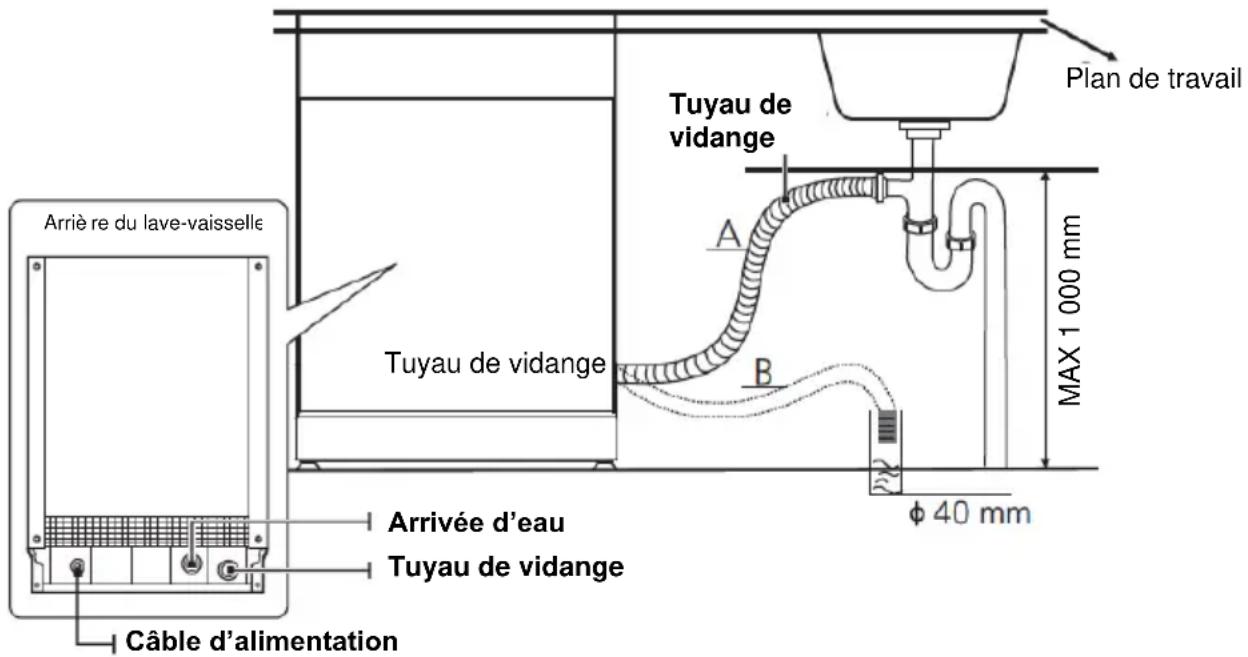

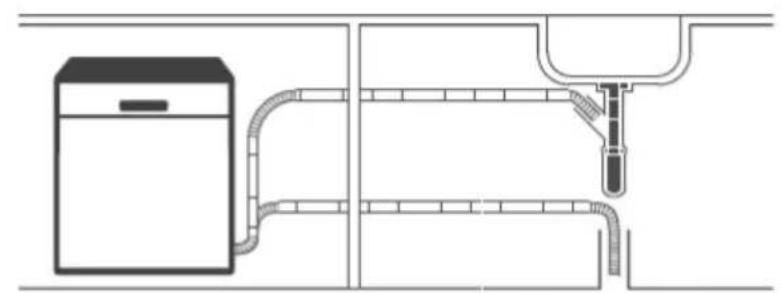

Raccordement du tuyau de vidange

Insérez le tuyau de vidange dans un conduit d'évacuation de diamètre 4 cm minimum, ou laissez-le couler dans l'évier en veillant à éviter de le plier ou de le pincer. La hauteur du conduit d'évacuation doit être inférieure à 1000 mm. Afin d'éviter tout refoulement, l'extrémité du tuyau ne doit pas être immergée dans l'eau.

⚠️ Veuillez fixer le tuyau de vidange en position A ou B de manière à ce qu'il tienne bien en place

Comment é vacuer l'excé dent d'eau des tuyaux

Si le tuyau de vidange est situé à plus de 1 000 mm du sol, un excédent d'eau risque de rester dans le tuyau. Il sera né cessaire d'é vacuer l'excé dent d'eau dans un bol ou un autre récipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'é vier.

Sortie d'eau

Raccordez le tuyau de vidange. Le tuyau de vidange doit être correctement installé pour é viter toute fuite d'eau. Assurez-vous que le tuyau de vidange n'est ni plié, ni é crasé.

Tuyau de rallonge

Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire.

Celui-ci ne doit pas excé der 4 mètres de longueur, à dé faut de quoi la performance du lave-vaisselle pourrait être réduite.

Raccordement du siphon

Le raccordement à l'évacuation doit se situer à moins de 1000 mm de hauteur (maximum) par rapport au bas du lave-vaisselle.

Positionnement de l'appareil

Installez l'appareil à l'endroit souhaité. L'arrière de l'appareil doit être placé contre le mur, et les parois laté rales contre les placards ou murs adjacents. Le lave-vaisselle est équipé de tuyaux d'arrivée d'eau et de vidange qui peuvent être positionnés aussi bien à gauche qu'à droite de l'appareil afin de faciliter son installation.

Mise à niveau de l'appareil

Une fois l'appareil installé à l'emplacement prévu, vous pouvez ajuster la hauteur du lave-vaisselle en ré glant le niveau des pieds.

Dans tous les cas, l'appareil ne doit pas être incliné à plus de 2°.

Encastrement (pour le modèle le encastré)

Étape 1. Sélection de l'emplacement le plus adapté au lave-vaisselle

Le lave-vaisselle doit être installé à proximité des conduites d'arrivée et d'évacuation de l'eau ainsi que de l'alimentation électrique.

Illustrations des dimensions du lieu d'installation et de la position d'installation du lave-vaisselle.

1. Moins de 5 mm entre le haut du lave-vaisselle et le plan de travail ; paroi exté rieure aligné e sur les placards.

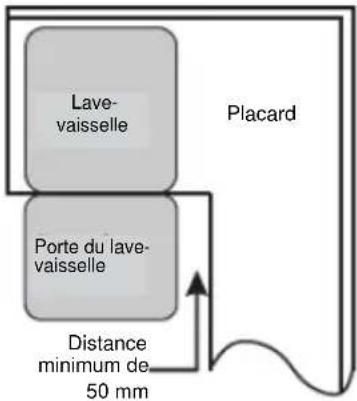

1. Si le lave-vaisselle est installé près d'un angle, pré voyez une distance de sécurité pou l'ouverture de la porte.

REMARQUE :

En fonction de l'emplacement de votre prise électrique, il est possible que vous deviez dé couper une ouverture dans la paroi laté rale du placard adjacent.

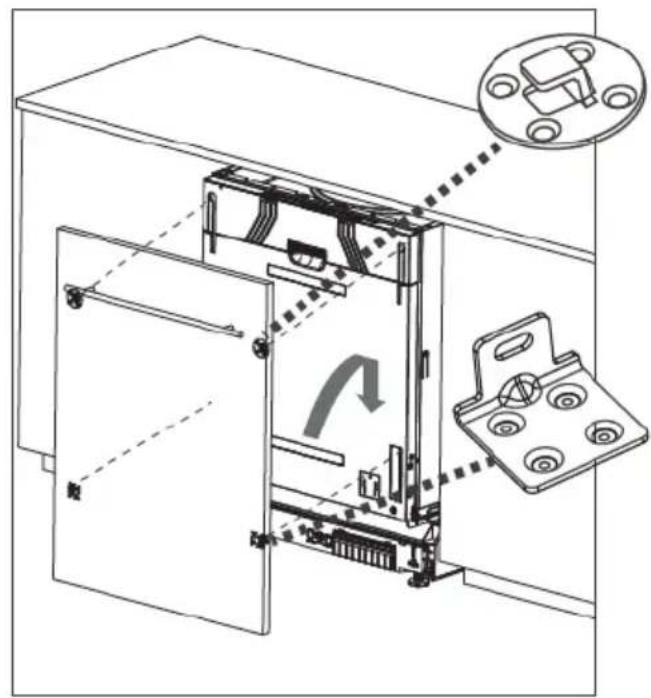

Étape 2. Dimensions et installation du panneau d'habillage

Suivez les consignes d'installation relatives à la fixation du panneau d'habillage.

Installez le crochet sur le panneau d'habillage (voir figure 4A) et insé rez-le dans la fente de la porte du lave-vaisselle (voir figure 4B). Après avoir positionné le panneau, celui-ci doit être fixé à l'aide de deux vis dans les deux orifices d'installation inférieurs (voir figure 4C). Une fois les vis serré es, deux embouts en caoutchouc doivent être insé ré s dans les orifices pour é viter tout pincement des doigts.

A

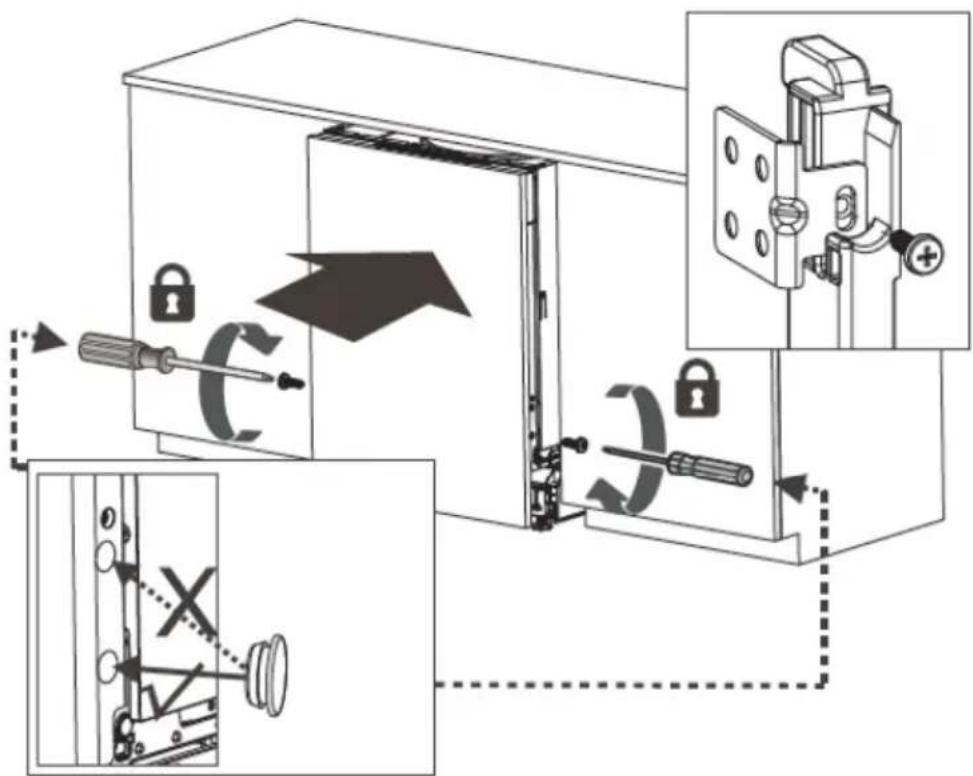

Une fois les vis serré es, deux embouts en caoutchouc doivent è tre insé ré s dans les orifices pour éviter tout pincement des doigts.

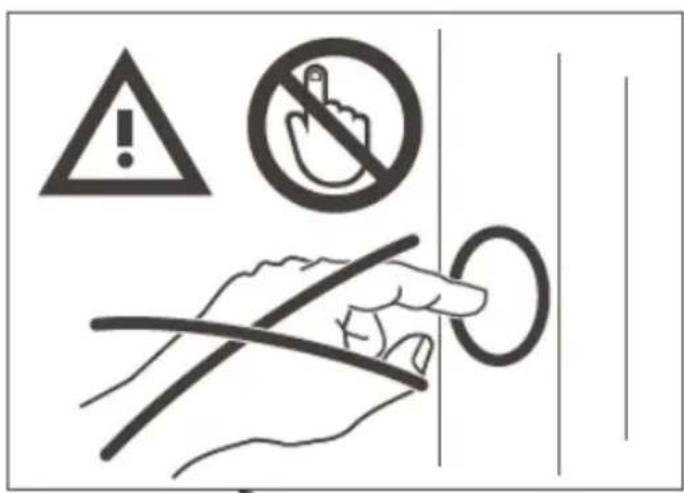

Dans tous les cas, veillez à NE PAS introduire vos doigts dans les orifices laté raux de la porte du lave-vaisselle ; cela pré sente un grave danger.

Afin d'éviter que les enfants ne se blessent, ne laissez pas l'orifice d'installation ouvert une fois l'appareil installé.

Étape 3. Étapes d'installation du lave-vaisselle

Veuillez vous reporter aux é tapes d'installation indiqué es sur les schémas d'installation.

1. Fixez la bande de condensation sous le plan de travail. Veillez à ce que la bande de condensation soit alignée sur le bord du plan de travail. (Étape 2)
2. Raccordez le tuyau d'arrivée d'eau au conduit d'arrivée d'eau froide.
3. Raccordez le tuyau d'évacuation.
4. Branchez le câble d'alimentation.
5. Placez le lave-vaisselle dans le placard.
6. Mettez le lave-vaisselle à niveau. Vous pouvez régler le pied arrière depuis l'avant du lave-vaisselle en tournant la vis cruciforme situé e au milieu de la base du lave-vaisselle à l'aide d'un tournevis cruciforme. Pour ajuster le pied avant, tournez-le à l'aide d'un tournevis plat jusqu'à ce que le lave-vaisselle soit à niveau. (Étape 5 à Étape 6)
7. Installez le panneau d'habillage sur la porte extérieure du lave-vaisselle. (Étape 7 à Étape 9)

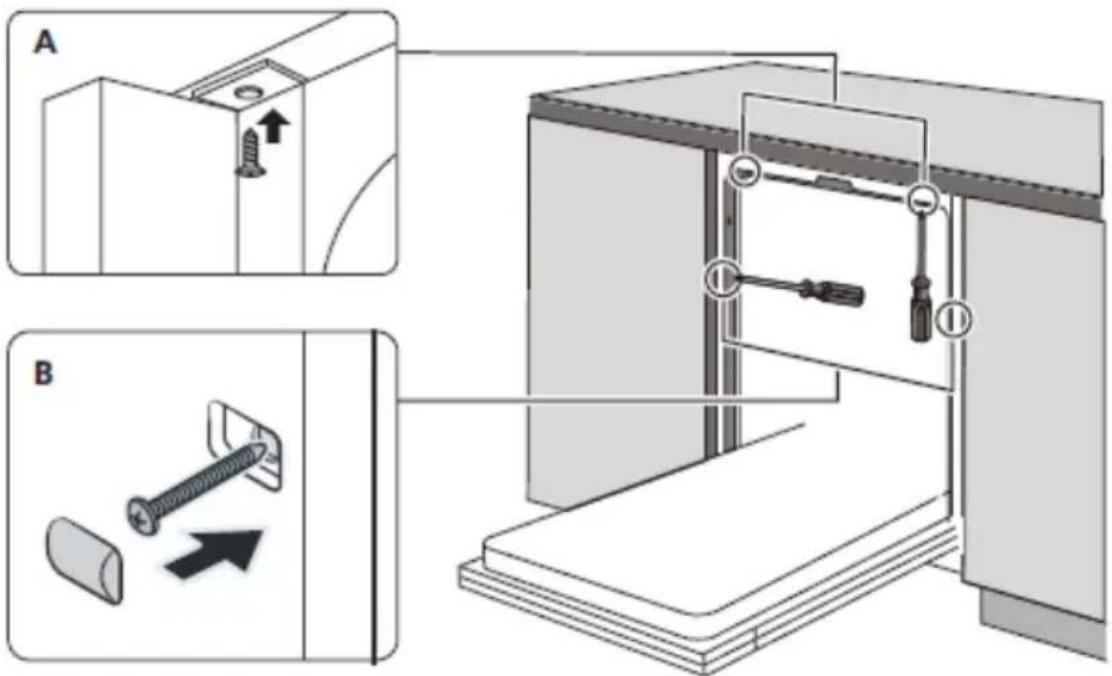

8. Le lave-vaisselle doit être correctement fixé. Pour ce faire, il existe deux méthodes :

A. Plan de travail normal : Insérez le crochet d'installation dans la fente du panneau latéral et fixez-le sur le plan de travail à l'aide des vis.

B. Plan de travail en marbre ou en granit : Fixez le panneau latéral à l'aide de vis

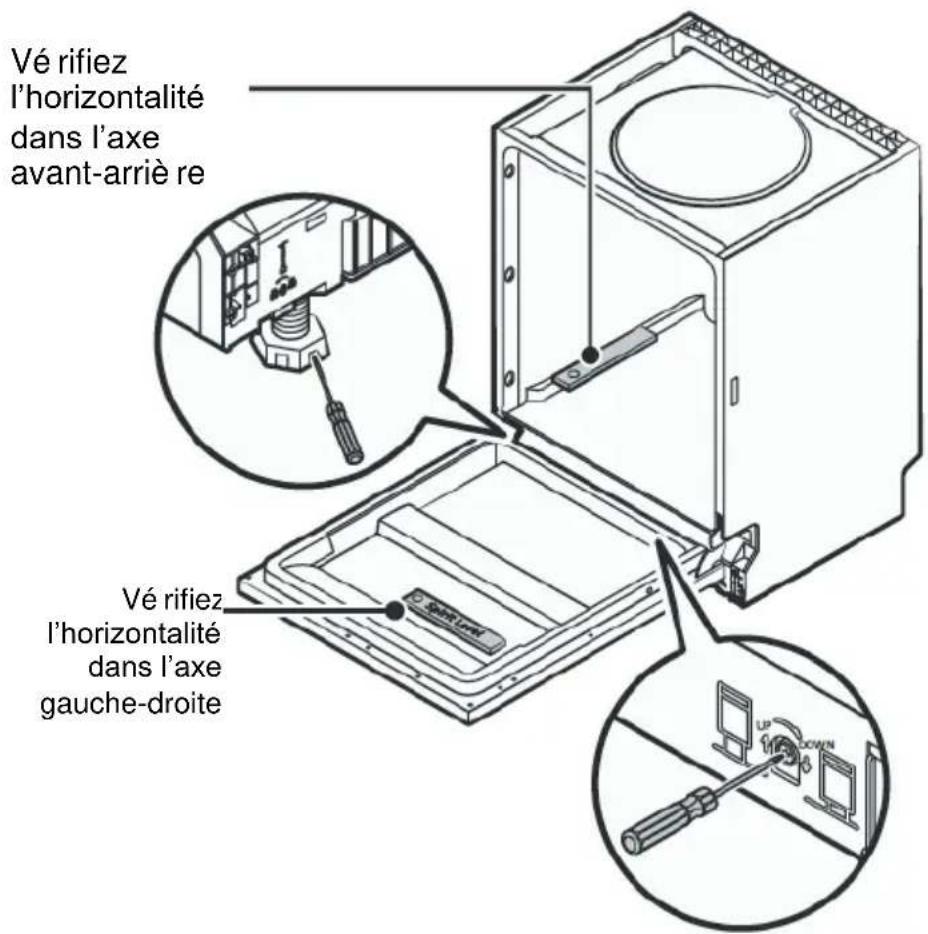

Étape 4. Mise à niveau du lave-vaisselle

Le lave-vaisselle doit être mis à niveau afin d'assurer le bon fonctionnement des paniers à vaisselle et les performances de lavage.

1. Placez un niveau à bulle sur la porte et la glissière du panier à l'intérieur de la cuve, conformément à l'illustration, afin de vérifier que le lave-vaisselle est horizontal.
2. Mettez le lave-vaisselle à niveau en ajustant individuellement les trois pieds de ré glage.
3. Lors de la mise à niveau, veillez à ce que le lave-vaisselle ne se renverse pas.

REMARQUE :

La hauteur de ré glage maximum des pieds est de 50 mm.

06 GUIDE DE DÉPANNAGE

Avant de faire appel à un technicien

Vous ré fé rer aux tableaux suivants peut vous é viter de devoir appeler un technicien.

Problè me	Causes possibles	Que faire ?
Le lave-vaisselle ne dé marre pas	Un fusible ou le disjoncteur a sauté.	Changez le fusible ou ré tablissez le disjoncteur. Dé branchez tous les autres appareils é lectriques branché s sur le mê me circuit que votre lave-vaisselle.
	L'appareil n'est pas sous tension.	Vé rifiez que le lave-vaisselle est sous tension et que la porte est bien fermé e. Vé rifiez que le câ ble d'alimentation est bien branché à la prise secteur.
	La pression de l'eau est faible	Vé rifiez que l'arrivée e d'eau est bien raccordé e et que le robinet est ouvert.
	La porte du lave-vaisselle n'est pas bien fermé e.	Assurez-vous de bien fermer la porte et de bien fermer le loquet.
Le lave-vaisselle ne pompe pas d'eau	Le tuyau de vidange est tordu ou coincé.	Vé rifiez l'é tat du tuyau de vidange
	Le filtre est bouché.	Vé rifiez le système de filtration.
	L'évier est bouché.	Vé rifiez l'é tat de l'é vier de votre cuisine afin de vous assurer qu'il n'est pas bouché. Si l'eau de votre é vier ne s'é vacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien spécialisé dans les lave-vaisselle.
Mousse dans la cuve	Le détergent n'est pas adapté.	Utilisez uniquement du dé tergent spécial lave-vaisselle pour é viter la mousse. Le cas é créé ant, ouvrez le lave-vaisselle et laissez la mousse s'évaporer. Ajoutez 1 litre d'eau froide en bas du lave-vaisselle. Fermez la porte du lave-vaisselle, puis sélectionnez n'importe quel cycle. Le lave-vaisselle commence par vidanger l'eau. Ouvrez la porte une fois la vidange terminé e et vé rifiez que la mousse a bien disparu. Renouvelez l'opé ration si né cessaire.
	Du produit de rinç age a été renversé.	Nettoyez toujours immé diatement le produit de rinç age renversé.
Inté rieur de la cuve	Du dé tergent contenant du	Vé rifiez que le dé tergent utilisé ne
taché	colorant a été utilisé.	comporte aucun colorant.
Pellicule blanche sur les surfaces internes	Il s'agit de miné raux présents dans l'eau dure.	Pour nettoyer les parois internes, utilisez un chiffon doux humide avec du dé tergent pour lave-vaisselle et veillez à porter des gants en caoutchouc. N'utilisez jamais d'autres produits que ceux qui sont destiné s aux lave-vaisselle afin d'é viter tout risque de formation de mousse.
Taches de rouille sur les couverts	Les couverts tachés ne sont pas ré sistants à la corrosion.	Évitez de placer dans le lave-vaisselle des couverts qui ne ré sistent pas à la corrosion.
	Aucun programme n'a été lancé après s l'ajout du sel pour lave-vaisselle. Des traces de sel se sont mê lé es au cycle de lavage.	Lancez toujours un programme de lavage à vide après avoir ajouté du sel. Ne sé lectionnez pas la fonction Turbo (si celle-ci est disponible) après avoir ajouté du sel.
	Le couvercle de l'adoucisseur n'est pas bien fermé.	Vérifiez que le couvercle de l'adoucisseur est bien fermé.
Bruits de choc dans le lave-vaisselle	Un des bras d'aspersion se heurte contre l'un des ustensiles pré sents dans le panier situé en-dessous.	Mettez le programme en pause et ré organisez les ustensiles qui bloquent le bras d'aspersion.
Cliquetis dans le lave-vaisselle	Des couverts ont été renversés dans le lave-vaisselle.	Mettez le programme en pause et ré organisez la disposition de vos couverts.
Bruits de choc dans les conduits d'eau	Ceci peut être dû à l'installation sur place ou aux sections des conduits.	Ceci n'a aucun impact sur la performance du lave-vaisselle. Si vous avez des doutes, faites appel à un plombier qualifié.
La vaisselle n'est pas propre	La vaisselle n'a pas été correctement placé e dans le lave-vaisselle.	Reportez-vous à la PARTIE II « Pré paration et chargement de la vaisselle ».
	Le programme choisi n'é tait pas assez puissant.	Sé lectionnez un programme plus intensif.
	La quantité de détergent n'é tait pas suffisante.	Ajoutez plus de détergent ou changez de détergent.
	Des ustensiles bloquent la course des bras d'aspersion.	Ré organisez la disposition de vos ustensiles afin que les bras d'aspersion puissent tourner librement.
	Le dispositif de filtrationn'est pas propre ou n'est pas correctement fixé à la base du lave-vaisselle. Ceci peut entraî ner l'obstruction des buses des bras d'aspersion.	Nettoyez et/ou replacez correctement ledispositif de filtration. Nettoyez les bras d'aspersion.
Verres troubles.	Association d'une eau douce avec trop de dé tergent.	Utilisez moins de dé tergent si vous avez une eau douce, et sé lectionnez un cycle plus court pour laver les verres et les rendre plus propres.
Taches blanches sur les ustensiles et les verres.	Une eau dure peut entraî ner des dépôts de calcaire.	Vé rifiez les réglages de l'adoucisseur d'eau ou le niveau de remplissage du bac à sel.
Traces noires ou grises sur la vaisselle	Des ustensiles en aluminium ont frotté contre votre vaisselle	Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour é liminer les traces.
Ré sidu de dé tergent dans le bac	Des ustensiles bloquent le bac à dé tergent	Ré organisez la disposition de votre vaisselle.
La vaisselle n'est pas sè che	Mauvaise disposition des ustensiles	Afin d'éviter toute irritation cutanée, portez des gants si vous trouvez des ré sidus de dé tergent sur la vaisselle.
	La vaisselle a été sortie trop tôt	Ne videz pas votre lave-vaisselle immé diatement après le cycle de lavage. Ouvrez lé gèrement la porte pour que la vapeur puisse s'é chapper. Attendez que la tempé rature inté rieure du lave-vaisselle ait suffisamment baissé pour retirer la vaisselle. Videz en priorité le panier du bas afin d'éviter que l'eau du panier du haut ne coule dessus.
La vaisselle n'est pas sè che	Le programme choisi n'était pas adapté.	Avec un programme court, la tempé rature de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée.
	Les couverts présentent un revêtement de mauvaise qualité.	L'é vacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptés au lavage en lave-vaisselle.

AVERTISSEMENT

La ré paration de cet appareil par un particulier ou par toute personne autre qu'un professionnel peut mettre gravement en danger la santé de l'utilisateur et annuler la garantie.

Disponibilité des pièces de rechange

• Sept ans après la commercialisation du dernier appareil de ce modèle : Moteur, pompe de circulation et de vidange, résistances et éléments chauffants, y compris les pompes à chaleur (individuellement ou collectivement), tuyauterie et équipements afférents, y compris l'ensemble des flexibles, des robinets, des filtres et du système Aquastop, pièces structurelles et internes liées au montage de la porte (individuellement ou collectivement), cartes de circuits imprimés, affichages électroniques, pressostats, thermostats et capteurs, logiciels et firmware, y compris le logiciel de ré initialisation.
• Dix ans après la commercialisation du dernier appareil de ce modèle : Charnière et joints de porte, autres joints, bras d'aspersion, filtres d'évacuation, supports intérieurs et accessoires en plastique tels que les paniers et les couvercles.

07 CHARGEMENT DES PANIERS SELON LA NORME EN 60436

Charger le lave-vaisselle à pleine capacité contribue à économiser l'eau et l'énergie.

1. Panier du haut :

Numé ro	Élé ment
1	Tasses
2	Soucoupes
3	Verres
4	Mugs
5	Petit plat

2. Panier du bas :

Numéro	Élément
6	Plat à four
7	Assiettes à dessert
8	Assiettes plates
9	Assiettes creuses
10	Plateaux ovales
11	Assiettes à dessert en mé lamine
12	Bols en mé lamine
13	Bols en verre
14	Bols à dessert

3. Tiroir à couverts :

Information à des fins de comparaison essais réalisé s conformément à la norme EN 60436

Capacité : 14 couverts

Position du panier du haut : basse

Programme : ECO

Nombre de modes avec distribution du produit de rinç age : Max

Ré glage de l'adoucisseur : H3

Numéro	Élément
1	Cuillé res à soupe
2	Fourchettes
3	Couteaux
4	Cuillé res à café
5	Cuillé res à dessert
6	Cuillé res à service
7	Fourchettes à service
8	Louches

PARTIE II : Version spéciale

TABLE DES MATIÈRES

01 GUIDE DE PRISE EN MAIN....3

Panneau de commande 4

Fonction du voyant de fonctionnement.... 6

Adoucisseur d'eau....8

Préparation et chargement de la vaisselle.... 9

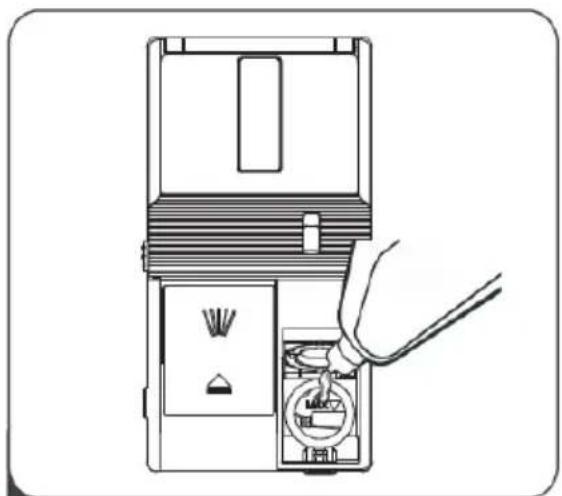

Fonction du produit de rinçage et du détergent 12

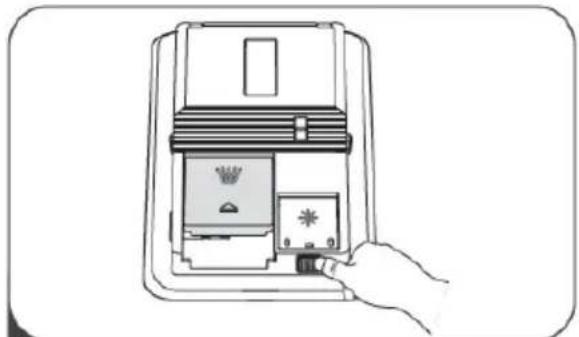

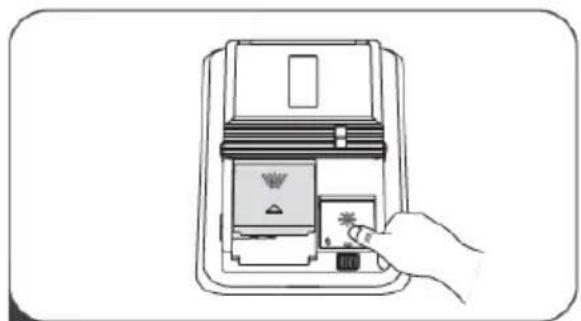

Remplissage du bac à produit de rinçage 13

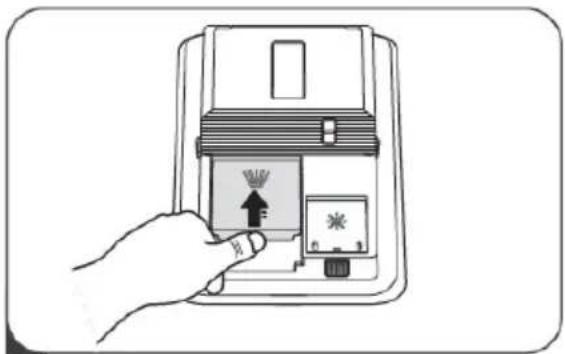

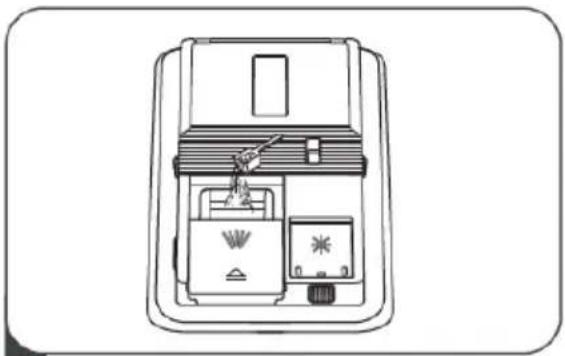

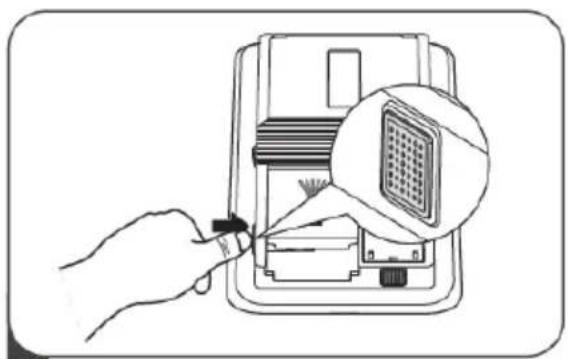

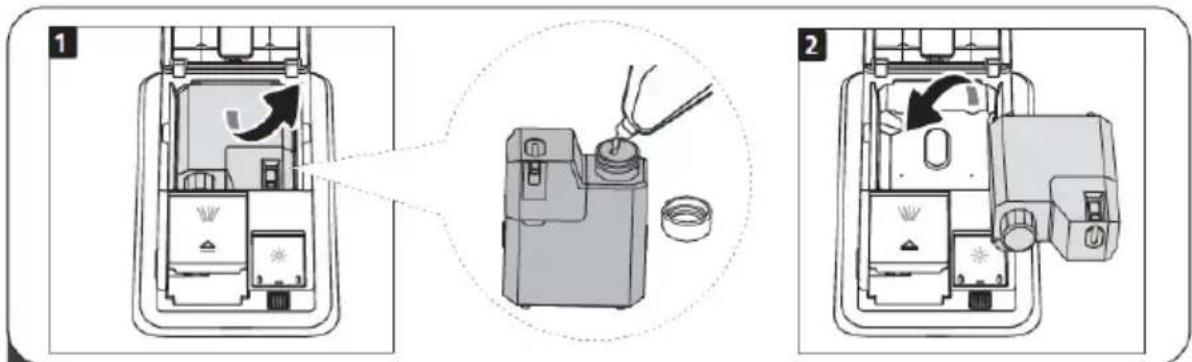

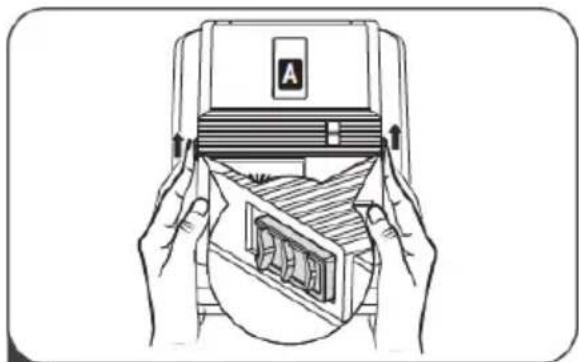

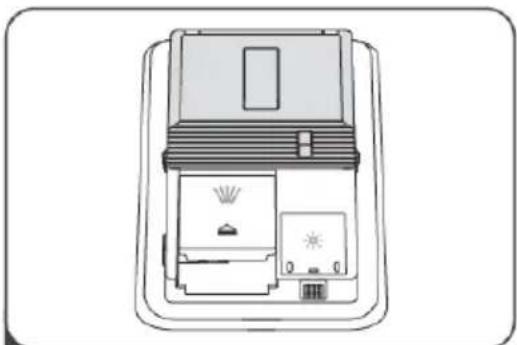

Remplissage du dé tergent ou du système de dosage automatique.... 15

02 SÉLECTION DU PROGRAMME 17

Tableau des cycles de lavage 17

Économies d'énergie.... 18

Lancement d'un programme 18

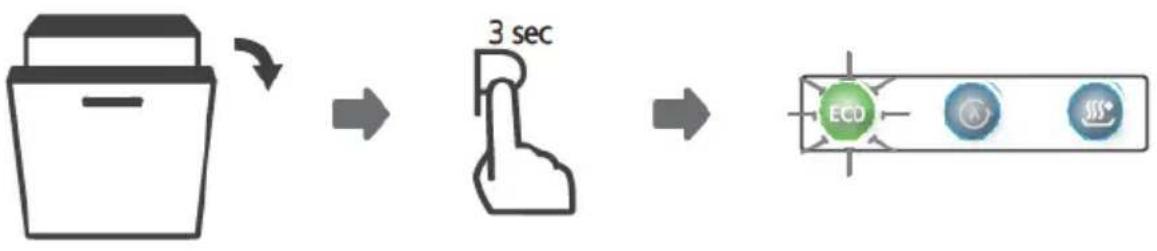

Comment changer de programme en cours de cycle ..... 18

Un plat à rajouter ?...... 20

Ouverture automatique de la porte.... 20

03 CODES D'ERREUR 21

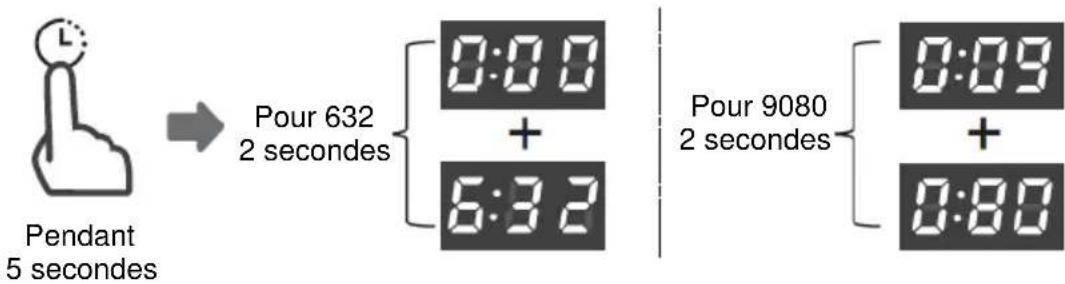

04 COMPTEUR D'UTILISATIONS 22

05 INFORMATIONS TECHNIQUES 23

REMARQUE :

• Si vous ne pouvez pas remédier vous-même au problème, faites appel à un technicien professionnel.
• Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans pré avis.
• Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.

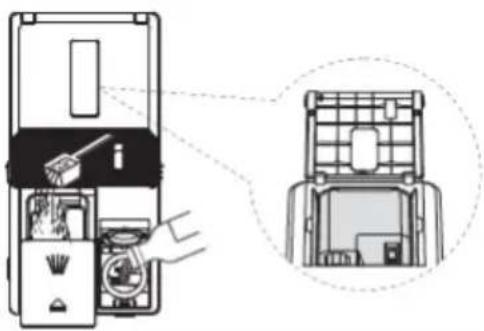

01 GUIDE DE PRISE EN MAIN

Pour des informations dé taillé es sur le fonctionnement de l'appareil, veuillez lire la section correspondante du mode d'emploi.

1 Installez le lave-vaisselle

(Veuillez vous reporter à la section 5 « CONSIGNES D'INSTALLATION » de la PARTIE I : Version gé né rique.)

2 Retirez de la vaisselle le gros des ré sidus. Évitez de pré laver votre vaisselle.

3 Dé posez la vaisselle sale.

4 Remplissez le bac à dé tergent et le compartiment de produit de rinç age.

5 Sé lectionnez un programme adapté et dé marrez le lave-vaisselle.

UTILISATION DE VOTRE LAVE-VAISSELLE

Panneau de commande

Fonction (Bouton)

1	Marche/arrêt	Appuyez sur ce bouton pour allumer votre lave-vaisselle.
2	Programme	Appuyez sur ce bouton pour sé lectionner le programme de lavage souhaité . Le voyant de programme correspondant s'allume.
3	Fonction	Appuyez sur ce bouton pour sé lectionner une fonction, ou maintenez le bouton appuyé pendant 3 secondes pour sé lectionner le système de dosage automatique. Le voyant correspondant s'allume.
4	Panier	Appuyez sur ce bouton pour sé lectionner le panier du haut ou le panier du bas, selon celui que vous avez chargé . Le voyant correspondant s'allume.
5	Dé part diffé ré	Appuyez sur le bouton Dé part diffé ré pour retarder le dé marrage du cycle. Vous pouvez différer un cycle jusqu'à 24 h par pas d'une heure. Après avoir réglé le délai, appuyez sur le bouton Dé part et fermez la porte pour dé marrer.
6	Dé marrage	Appuyez sur ce bouton et fermez la porte pour dé marrer le programme sé lectionné .
7	Ouverture automatique	Appuyez sur les boutons Panier et Départ différé pendant 3 secondes pour activer ou dé sactiver cette fonction. Lorsque le voyant s'allume, la fonction d'ouverture automatique est activé e.

Afficheur

8 Indicateur de programme	ECOCe programme standard convient à la vaisselle présentant un niveau de saleté normal. Il s'agit duprogramme le plus efficace en termes de consommation d'é nergie et d'eau pour ce type de vaisselle.
	AutoLavage à détection automatique, pour la vaisselle pré sentant un niveau de saleté faible, normal ou important, avec ou sans ré sidus sé chés.
	HygiènePermet de dé sinfecter votre vaisselle. La tempé rature maximale de l'eau est de 72 °C.
	VerrePour la vaisselle et les verres lé gè rement sales.
	SilenceBruit réduit et consommation d'énergie normale, idéal pour un lavage en soiré e.
	[YSAT] RapideUn cycle court pour la vaisselle légèrement sale qui n'a pas besoin de sé chage.
	Nettoyage autoCe programme permet de nettoyer efficacement l'appareil.
9 Voyant Fonction et Panier	ExpressRéduit la durée du programme. (Cette fonction ne peut pas être utilisé avec les fonctions Auto, Rapide et Auto-nettoyage.)
	Lavage amélioréPour laver la vaisselle très sale et difficile à nettoyer. (Cette fonction ne peut pas être utilisé avec les fonctions Auto, Rapide et Auto-nettoyage.)
	Système de dosage automatiqueCette fonction permet de distribuer automatiquement la quantité appropriée de détergent liquide et de produit de ringage pour chaque programme de lavage.N'utilisez pas d'autres types de détergents (poudre, tablettes, etc.), lorsque le voyant de la fonction système de dosage automatique est allumé. Appuyez sur le bouton Fonction pendant 3 secondes poursé lectionner ou annuler cette fonction.Panier du hautSi vous sé lectionnez le panier du haut, seule la vaisselle situé e dans le panier du haut sera lavé e. Le système d'aspersion du panier du bas ne fonctionnera pas.Panier du basSi vous sé lectionnez le panier du bas, seule la vaisselle situé e dans le panier du bas sera lavé e. Le système d'aspersion du panier du haut ne fonctionnera pas.
10 Voyants d'alerte	[00WR]Produit de rinç ageSi le voyant « ⚙» est allumé , cela signifie que le niveau de produit de rinç age du lave-vaisselle est trop bas et qu'il faut en ajouter.[ACC4]SelSi le voyant « ⚙» est allumé , cela signifie que le niveau de sel du lave-vaisselle est trop bas et qu'il faut en ajouter.Dé tergent liquideSi le voyant « ⚙» est allumé , cela signifie que le niveau de dé tergent liquide dans le bac est trop bas et qu'il faut en ajouter.
11 Voyant d'ouverture automati que	[TOAG]Ouverture automatiqueAprès le lavage, la porte s'ouvre automatiquement pour optimiser les ré sultats du sé chage. (Cette fonction est uniquement compatible avec les programmes ECO, Auto, Hygiène, Verre et Silence.) Appuyez sur les boutons Panier et Dé part diffé ré pendant 3 seconde pour activer ou dé sactiver cette fonction. Lorsque le voyant s'allume, la fonction d'ouverture automatique est activée.
12 Écran	8:88 Indique le temps restant jusqu'à la fin du programme, le délai avant le départ différé, les codes d'erreur, etc.

Fonction du voyant de fonctionnement

REMARQUE :

Voyant de fonctionnement

Le voyant de fonctionnement s'allume pendant le programme de lavage, puis clignote pendant 5 minutes et s'éteint à la fin du programme.

L'adoucisseur d'eau doit être réglé manuellement à l'aide de la molette de sélection de la dureté de l'eau.

L'adoucisseur d'eau est conçu pour éliminer de l'eau les minéraux et les sels susceptibles d'altérer le bon fonctionnement de l'appareil.

Plus il y a de miné raux, plus votre eau est dure.

L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région.

Prenez contact avec votre compagnie des eaux locale pour obtenir des informations sur la dureté de l'eau dans votre région.

Ré glage de la consommation en sel

Ce lave-vaisselle est conç u pour permettre de régler la quantité de sel consommé e en fonction de la dureté de l'eau utilisé. Cette fonction est destiné e à optimiser et à personnaliser le niveau de consommation en sel.

Pour régler le niveau de consommation en sel, suivez la procédure ci-dessous :

1. Ouvrez la porte et allumez l'appareil.
2. Dans les 60 secondes suivant l'allumage de l'appareil, appuyez sur le bouton Programme pendant plus de 5 secondes pour accé der au mode de réglage de l'adoucisseur d'eau.
3. Rappuyez sur le bouton Programme pour sélectionner le ré glage correspondant à la dureté de l'eau de votre région. Les paramè tres dé filent dans l'ordre suivant : H3->H4->H5->H6->H1->H2->H3 ;
4. N'appuyez sur aucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer le paramè tre sélectionné et quitter le mode de ré glage.

DURETÉ DE L'EAU				Niveau de l'adoucisseur d'eau	La ré gé né ration a lieu toutes les X séquences de programme1)	Consommation en sel (gramme/cycle)
Allemand °dH	Français °fH	° Clarke (Royaume-Uni)	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0,94	H1	Pas de ré gé né ration	0
6-11	10 - 20	7 - 14	1,0 - 2,0	H2	10	9
12 - 17	21 - 30	15-21	2,1 - 3,0	H3	5	12
18-22	31 - 40	22-28	3,1 - 4,0	H4	3	20
23 - 34	41 - 60	29-42	4,1 - 6,0	H5	2	30
35 - 55	61 - 98	43 - 69	6,1 - 9,8	H6	1	60

1^ = 1,25^ Clarke = 1,78^ = 0,178mmol / l

Paramètre d'usine : H3

1) Pour chaque cycle incluant une opération de ré génération, la consommation d'eau augmente de 2,0 litres, la consommation énergé tique augmente de

0,02 kWh et le programme est prolongé de 4 minutes.

Veuillez vous reporter à la section 3 « Ajout de sel dans l'adoucisseur » de la PARTIE I : Version gé né rique si votre lave vaisselle manque de sel.

REMARQUE :

Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique. Adoucisseur d'eau

La dureté de l'eau varie selon les régions. Si le lave-vaisselle est utilisé avec de l'eau dure, des dé pô ts se formeront sur votre vaisselle.

L'appareil est équipé d'un adoucisseur spécial doté d'un réservoir de sel spécifiquement conç u pour é liminer le calcaire et les miné raux pré sents dans l'eau.

Pré paration et chargement de la vaisselle

• Essayez de penser à acheter des ustensiles portant la mention « lavable au lave-vaisselle ».
• Pour les plats ou ustensiles fragiles, sélectionnez un programme fonctionnant à la tempé rature la plus basse possible.
• Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme afin d'é viter tout risque d'endommagement.

Lavage des types de couverts/plats suivants

Ne conviennent pas

• Couverts en bois, en porcelaine ou en nacre
• Objets en plastique qui ne résistent pas à la chaleur
  • Couverts anciens dotés d'éléments collés qui ne résistent pas à la chaleur
• Couverts ou plats avec colle
• Éléments en étain ou en cuivre
• Verres en cristal
• Objets en acier pouvant rouiller
• Plateaux en bois
• Objets fabriqués en fibres synthétiques

Conviennent dans une mesure restreinte

• Certains types de verres peuvent se ternir après un certain nombre de lavages
• Les éléments en argent et en aluminium ont tendance à se décolorer au lavage
• Les motifs vernis peuvent s'estomper s'ils sont fréquemment lavés au lave-vaisselle

Recommandations pour le remplissage du lave-vaisselle

Retirez le gros des aliments restant sur les plats et les couverts. Ramollissez les ré sidus d'aliments brû lé s dans les poê les et les casseroles. Il n'est pas né cessaire de rincer vos plats et assiettes au pré alable.

Pour garantir une performance optimale du lave-vaisselle, respectez les consignes suivantes.

(Les fonctionnalité s et l'apparence des paniers et du panier à couverts peuvent varier selon les modè les.)

Les diffé rents éléments à laver sont à placer comme suit dans l'appareil :

• Les objets tels que les tasses, verres, casseroles, poêles, etc. doivent être retourné s.
• Les objets incurvés ou présentant des renfoncements doivent être positionné s obliquement de manière re à ce que l'eau puisse s'en é couler.
• Tous les ustensiles doivent être placés de manière à bien tenir en place et à ne pas se renverser.
• Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras d'aspersion puissent tourner librement pendant le lavage.
• Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés vers le bas afin d'éviter que l'eau ne stagne à l'intérieur.
• Les plats et les couverts ne doivent pas être empilés les uns dans les autres ni se recouvrir. Faites en sorte d'é viter que les verres ne se touchent pour é viter tout dé gâ t.
• Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses.
• Les couteaux à lame longue représentent un danger si leur pointe est orienté e vers le haut !
• Les couverts longs et tranchants tels que les couteaux à découper sont à placer à l'horizontale dans le panier du haut.
• Ne surchargez pas le lave-vaisselle. Vous obtiendrez ainsi de bons résultats et optimiserez votre consommation d'énergie.

REMARQUE :

Évitez de laver les éléments très petits au lave-vaisselle, car ils peuvent facilement tomber des paniers.

Retrait de la vaisselle

Afin d'é viter que de l'eau du panier du haut ne s'é coule dans le panier du bas, nous vous recommandons de vider d'abord le panier du bas.

AVERTISSEMENT

La vaisselle peut être très chaude ! Après la fin du programme, attendez environ 15 minutes avant de sortir vos verres et vos couverts du lave-vaisselle afin d'é viter tout risque d'endommagement.

Remplissage du panier du haut

Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, les tasses, les soucoupes, les assiettes, les petits bols et les poê les et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales). Positionnez vos plats et couverts de manière re à ce qu'ils ne puissent bouger sous la pression de l'arrosage.

Remplissage du panier du bas

Nous vous recommandons de placer les objet les plus grands et ceux qui sont les plus difficiles à nettoyer dans le panier du bas (casseroles, poê les, couvercles, plats de service et saladiers) comme illustré ci-dessous. Il est préférable de placer vos plats et couvercles de service sur le cô té du panier afin d'é viter de bloquer la rotation du bras de lavage.

Le diamè tre maximum recommandé pour les assiettes situé es devant le bac à dé tergent est d 19 cm, afin de ne pas en obstruer l'ouverture.

Remplissage du tiroir à couverts

Placez les couverts dans le tiroir à couverts, sé paré s les uns des autres et à l'endroit approprié. Évitez d'imbriquer les couverts afin de ne pas altérer les performances de nettoyage.

Pour des performances de nettoyage et de sé chage optimales, veuillez vous ré fé rer aux options de chargement standards dans la dernière re section de la PARTIE I : Version gé né rique.

Fonction du produit de rinc age et du dé tergent

Le produit de rinç age est libé ré lors de la phase de rinç age final afin d'é viter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de s'écouler de vos plats. Votre lave-vaisselle est conç u pour fonctionner avec du produit de rinç age liquide.

AVERTISSEMENT

Veillez à toujours utiliser du produit de rinç age de marque, spécifiquement conç u pour les lave-vaisselle. Ne versez jamais d'autres substances dans le distributeur à produit de rinç age (ex : produit de nettoyage de lave-vaisselle, dé tergent liquide). Ceci endommagerait votre appareil.

Quand remettre du produit de rinç age ?

La fréquence de remplissage du bac dépend de la fréquence de lavage et du ré glage défini.

• L'indicateur de Niveau faible de produit de rinçage (※) s'allume quand il faut ajouter du produit de rinç age.
- Ne remplissez pas le bac à produit de rinçage au-delà de la limite.

Fonction du dé tergent

Les ingrédients chimiques qui composent le détergent sont nécessaires pour éliminer, décomposer et évacuer les saletés du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette fin.

AVERTISSEME

- Utilisation du dé tergent N'utilisez que des dé tergents spécifiquement conç us pour les lave-vaisselle. Votre dé tergent doit toujours être maintenu frais et sec. Ne remplissez le bac de détergent qu'une fois que le lave-vaisselle est prêt à démarrer

Les dé tergents pour lave-vaisselle sont corrosifs ! Maintenez le dé tergent pour lave-vaisselle hors de porté e des enfants.

Remplissage du bac à produit de rinc age

Appuyez sur ce bouton comme indiqué sur l'illustration, et le capot du produit de rinçage s'ouvrira automatiquement.

B Versez le produit de rinç age dans le ré servoir en veillant à ne pas dé passer le niveau maximum.

C Lorsque vous avez terminé, refermez le couvercle.

REMARQUE :

Le produit de rinç age utilisé dans les lave vaisselle est spécialement conç u pour optimiser le processus de sé chage et pré venir la formation de taches d'eau ou de calcaire sur la vaisselle lavé e.

C'est pourquoi il faut maintenir un niveau adé quat de produit de rinç age dans le ré servoir dé dié et opter exclusivement pour des produits spécialement conç us pour les lave-vaisselle.

Ré glage du bac à produit de rinç age

Afin d'obtenir des performances de séchage optimales avec une quantité minimale de produit de rinç age, le lave-vaisselle est conç u pour ajuster la consommation en fonction de l'utilisateur. Suivez les é tapes ci-après.

1. Ouvrez la porte et allumez l'appareil.
2. Dans un délai de 60 secondes à compter de l'allumage de l'appareil, appuyez sur le bouton « Programme » pendant plus de 5 secondes, puis appuyez sur le bouton « Dé part diffé ré » pour accé der au mode de réglage. Le voyant d'alerte du produit de rinç age clignote à une fré quence de 1 Hz.

3. Appuyez sur le bouton Programme pour sélectionner le réglage correspondant à vos habitudes d'utilisation. Les paramètres défilent dans l'ordre suivant : d3->d4->d5->d1->d2->d3. Plus le chiffre est é levé, plus le lave-vaisselle utilise de produit de rinç age.

4. N'appuyez sur aucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer le paramè tre sélectionné et quitter le mode de ré glage.

Remplissage du dé tergent ou du système de dosage automatique

Option 1 Remplissage du dé tergent

1A Appuyez sur ce bouton comme indiqué sur l'illustration, et le couvercle du détergent de rinçage s'ouvrira automatiquement.

1B Ajoutez le dé tergent dans le bac, comme illustré. Veuillez vous ré fé rer au tableau Cycles de lavage pour dé terminer la quantité précise de dé tergent à utilise

1C Poussez dans le sens de la flè che et fermez le capot.

REMARQUE :

Si vous souhaitez utiliser un dé tergent ordinaire (en poudre, en tablette, etc.), veillez

à ce que le voyant de fonction « 🚙 » soit éteint, au risque d'affecter les performances de nettoyage.

Option 2 Remplissage du système de dosage automatique

Vous devez sélectionner le bouton de fonction « » sur le panneau de commande avant d'utiliser le système de dosage automatique.

Pour ouvrir le capot du système de dosage automatique, appuyez simultané ment sur les interrupteurs gauche et droit dans la direction indiquée par la flèche sur l'image

2B1. Retirez le flacon de dé tergent liquide vide et versez-y le dé tergent liquide, comme indiqué dans la figure 1 (utilisez uniquement du dé tergent liquide pour lave-vaisselle) 2. Installez le flacon ainsi rechargé, ou un nouveau flacon, comme indiqué dans la figure 2.

1. La capacité du flacon de dé tergent liquide est de 300 ml.
2. Les flacons sont rechargeables, et peuvent être remplis de détergent liquide par l'utilisateur après s utilisation.
3. Il est recommandé de remplacer le flacon après 20 recharges (environ 6 à 8 mois).

REMARQUE :

1. Utilisez uniquement un dé tergent liquide adapté au lave-vaisselle.
2. Ne mé langez pas des dé tergents liquides de marques diffé rentes.
3. Ne versez pas dans le bac à dé tergent liquide des substances ou des nettoyants chimiques (vinaigre, agent de blanchiment, etc.) autres que du dé tergent liquide.
4. Les dé tergents liquides ayant perdu leur fluidité et solidifié s ne doivent pas être utilisé s dans le système de dosage automatique.
5. En cas de changement de marque ou de type de détergent liquide, assurez-vous d'épuiser complètement le détergent précédent, puis retirez et nettoyez le réservoir de détergent liquide sous l'eau du robinet.
6. Le produit de rinç age utilisé dans les lave-vaisselle est spécialement conç u pour optimiser le processus de séchage et prévenir la formation de taches d'eau ou de calcaire sur la vaisselle lavé e. C'est pourquoi il faut maintenir un niveau adé quat de produit de rinç age dans le ré servoir dé dié et opter exclusivement pour des produits spécialement conç us pour les lave-vaisselle.
7. Nettoyez tout produit de rinç age versé à côté du ré servoir. Le non-respect de cette consigne pourrait entraîner la formation de mousse lors du cycle de lavage suivant, et ainsi réduire les performances de lavage du produit.

02 SÉLECTION DU PROGRAMME

Tableau des cycles de lavage

Le tableau ci-dessous pré sente les programmes les plus adapté s en fonction du niveau de saleté de la vaisselle

et la quantité de détergent nécessaire. Il apporte également diverses informations relatives aux programmes. Les valeurs de consommation et la durée e du programme sont fournies à titre indicatif uniquement, à l'exception du programme ECO.

Le symbole (●) indique que ce programme utilise du produit de rinç age lors du rinç age final.

Programme	Description du cycle	Dé tergent cyclepré -lavage/principal	Duré e (min)	Énergie (kWh)	Eau (L)	Produit de rinç age
ECO(*EN60436)	Lavage (50 °C)Rinç ageRinç age (40 °C)Sé chage	22g1 tab	235	0,645	9,8	●
Auto	Pré -lavage (45 °C)Lavage automatique (55-65 °C)Rinç ageRinç ageRinç age (50~65 °C)Sé chage	4/18g1 or 2 tabs	150	0,930-1,470	10,3-16,9	●
Hygiène	Pré -lavageLavage (72 °C)Rinç ageRinç age (65-72 °C)Sé chage	4/18g1 or 2 tabs	195	1,510-1,615	13,9	●
Verre	Pré -lavageLavage (45 °C)Rinç ageRinç age (55-60 °C)Sé chage	4/18g1 or 2 tabs	120	0,850-0,925	13,9	●
Silence	Pré -lavage (55 °C)Rinç ageRinç age (55-65 °C)Sé chage	22g1 or 2 tabs	240	1,030-1,180	9,5	●
Rapide	Lavage (45 °C)Rinç ageRinç age (45 °C)	121 tab	30	0,584	10,3	○
Nettoyage auto	Pré -lavageLavage (60 °C)Rinç ageRinç age (70-72 °C)Sé chage	4/18g1 or 2 tabs	130	1,235-1,265	15,1	●

REMARQUE :

(EN 60436)

Le programme ECO est destiné au nettoyage de vaisselle dont le niveau de saleté est normal ; dans le cadre de cette utilisation, il s'agit du programme le plus efficace en termes de consommation d'eau et d'énergie. Il permet également d'évaluer la conformité de l'appareil avec la réglementation européenne relative à l'écoconception.

Économies d'énergie

1. Le pré-rinçage de la vaisselle augmente la consommation d'eau et d'énergie et est donc dé conseillé.
2. Laver la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'eau et d'énergie que le lavage à la main, dans la mesure où le lave-vaisselle est utilisé conformément aux mode d'emploi.

Lancement d'un programme

1. Tirez vers vous les paniers du haut et du bas, placez-y votre vaisselle, puis poussez les paniers à l'intérieur.
   Nous vous recommandons de remplir d'abord le panier du bas, puis le panier du haut.
2. Versez le dé tergent.
3. Branchez l'appareil. Pour en savoir plus sur l'alimentation électrique requise, reportez-vous à la dernière page « Fiche produit ». Assurez-vous que l'arrivée d'eau est ouverte de manière à assurer un niveau de pression maximal.
4. Ouvrez la porte et appuyez sur le bouton Marche/Arrêt.
5. Choisissez un programme. Le voyant correspondant s'allume. Appuyez sur le bouton Dé part et fermez la porte. Le lave-vaisselle dé marre son cycle.

Comment changer de programme en cours de cycle

Vous ne pouvez changer de programme que si celui-ci a dé marré depuis peu de temps. Sinon, le détergent aura déjà été distribué ou l'eau de lavage additionnée de dé tergent aura déjà été vacuée. Si tel est le cas, vous devez ré initialiser le lave-vaisselle et remplir à nouveau le bac à dé tergent. Pour ré initialiser le lave-vaisselle, suivez les consignes ci-dessous :

1. Entrouvrez la porte pour arrêter le lave-vaisselle. Une fois les bras de lavage à l'arrêt complet, vous pouvez ouvrir la porte entièrement.
2. Appuyez au moins trois secondes sur le bouton « Programme » pour accé der au mode de sélection de programme.
3. Vous pouvez changer de programme en sélectionnant le cycle souhaité.
4. Fermez la porte. Le lave-vaisselle redé marre.

Un plat à rajouter ?

Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent. Pour ce faire, suivez les consignes ci-dessous :

1. Entrouvrez la porte pour arrê ter le lavage.
2. Une fois les bras de lavage à l'arrêt complet, vous pouvez ouvrir la porte entiè rement.
3. Placez la vaisselle oublié e dans l'appareil.
4. Fermez la porte.
5. Le lave-vaisselle se remet en marche au bout de 10 secondes.

AVERTISSEMENT

Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'é chappe peut vous brû ler.

Ouverture automatique de la porte

La porte du lave-vaisselle s'ouvre automatiquement à la fin de certains programmes. Lorsque la porte s'ouvre, cela ne signifie pas que le programme est terminé. Il reste le temps de sé chage. À la fin de ce temps restant, un signal sonore indique que le programme est à pré sent terminé. (Si le lave-vaisselle est encastré, les meubles alentour doivent ré sister à la condensation.)

La porte du lave-vaisselle ne doit pas être bloquée lorsque la fonction d'ouverture automatique est activée.

Cela pourrait endommager le système de verrouillage de la porte.

REMARQUE :

Vous pouvez ré tablir les paramè tres de sortie d'usine à tout moment.

Veuillez vous ré fé rer aux pages de configuration qui suivent.

03 CODES D'ERREUR

En cas de dysfonctionnement, le lave-vaisselle affiche un code d'erreur. Le tableau suivant présente les codes d'erreur possibles ainsi que leurs causes.

Code	Signification	Causes possibles
E1	Dé lai d'arrivée e d'eau plus long.	Le robinet est fermé, l'arrivée e d'eau est bloqué e ou la pression de l'eau est trop faible.
E3	Tempé rature requise non atteinte.	Dysfonctionnement de l'élément chauffant.
E4	Dé bordement.	Un é lé ment du lave-vaisselle fuit.
E8	Mauvaise orientation du robinet d'alimentation.	Circuit ouvert ou court-circuit de la valve de distribution.
Ec	Erreur du système de contrôle le du lavage.	Erreur de carte ou du moteur.
Ed	Dé faut de communication entre la carte principale et la carte d'affichage.	Circuit ouvert ou court-circuit de la communication.

AVERTISSEMENT

• En cas de débordement, coupez l'arrivée d'eau avant d'appeler un technicien.
• En cas de présence d'eau dans la base de la cuve suite à un débordement ou à une petite fuite, retirez l'eau avant de redé marrer le lave-vaisselle.
• Si vous ne parvenez pas à résoudre un code d'erreur, veuillez faire appel à un technicien professionnel.

04 COMPTEUR D'UTILISATIONS

Lorsque le câble d'alimentation est branché mais que le lave-vaisselle n'est pas allumé, ouvrez la porte et maintenez appuyé le bouton Dé part diffé ré pendant 5 secondes pour afficher le nombre d'utilisations de l'appareil.

Exemple :

632 : l'affichage indique « 000 » pendant deux secondes, puis « 632 » pendant deux secondes, avant de s'éteindre. 9080 : l'affichage indique « 009 » pendant deux secondes, puis « 080 » pendant deux secondes, avant de s'éteindre.

05 INFORMATIONS TECHNIQUES

Hauteur (H)	815 mm
Largeur (W)	598 mm
Profondeur (D1)	550 mm (porte fermé e)
Profondeur (D2)	1150 mm (porte ouverte à 90° )

ACCÈS À LA BASE DE DONNÉES

Afin d'accéder aux informations relatives à votre modèle enregistrées dans la base de donné es du produit, comme pré vu par le Rè glement (UE) 2019/2017 concernant l'étiquetage énergétique, veuillez vous enregistrer sur le site web à l'adresse suivante : https://eprel.ec.europa.eu/

Recherchez la ré fé rence de votre produit sur le site web en saisissant la ré fé rence de service indiqué e sur la plaque signalé tique de votre produit.

Vous pouvez également accéder à ces informations en flashant le QR code pré sent sur l'étiquette énergétique de votre produit.

Service Après-vente

• INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique. vous pouvez nous contacter du lundi au samedi de 8h à 20h au 06 69 39 34 34 (service gratuit + prix appel).

• PIÈCES D'ORIGINE

Brandt France, Service Consommateurs – De Dietrich – 5 avenue des Béthunes, BP 69526 St Ouen L'Aumône, 95060 Cergy Pontoise Cedex

ou nous téléphoner au :

De Dietrich : 0892.02.88.04*

0,50 € TTC/ mn depuis un poste fixe

* Service fourni par Brandt France, société par actions simplifiée au capital de 1.000.000€, 89/91 boulevard Franklin Roosevelt, 92500 Rueil-Malmaison – RCS Nanterre 801 250 531

Brandt France, Société par Actions Simplifiée, au capital social de 1.000.000€, dont le siège social est situé au 89/91 boulevard Franklin Roosevelt, 92500 Rueil-Malmaison, immatriculée sous le numéro RCS Nanterre 801.250.531.

INFORMATION :

La durée minimale de mise à disposition des pièces de rechange inscrites dans la liste du Règlement Européen 2019-2022-EU et accessibles notamment à l'utilisateur de l'appareil, est de 10 ans dans les conditions prévues par ce même règlement.

H3->H4->H5->H6->H1->H2->H3;
