Caractéristique	Détails
Type d'appareil	Robot de piscine
Dimensions	Non spécifiées
Poids	Non spécifié
Type de nettoyage	Nettoyage du fond et des parois
Source d'alimentation	Électrique
Filtration	Système de filtration intégré
Compatibilité	Piscines enterrées et hors-sol
Programmation	Programmation hebdomadaire
Entretien	Filtres lavables et réutilisables
Sécurité	Protection contre les surcharges
Garantie	Non spécifiée
Accessoires inclus	Non spécifiés
Informations générales	Idéal pour un nettoyage efficace et autonome des piscines

FOIRE AUX QUESTIONS - Dolphin W20 MAYTRONICS

Comment démarrer le robot Dolphin W20 ?

Pour démarrer le Dolphin W20, branchez le câble d'alimentation à une prise électrique, placez le robot dans l'eau et appuyez sur le bouton de démarrage sur la télécommande.

Que faire si le robot ne se déplace pas ?

Vérifiez que le robot est correctement connecté à l'alimentation et que le câble n'est pas endommagé. Assurez-vous également que l'eau est à la bonne température et que le filtre est propre.

Comment nettoyer les filtres du Dolphin W20 ?

Retirez le filtre du robot, rincez-le à l'eau claire pour enlever les débris et laissez-le sécher avant de le remettre en place.

Le robot laisse des résidus dans la piscine, que faire ?

Assurez-vous que le filtre est propre et qu'il est installé correctement. Vérifiez également si le robot est adapté à la taille de votre piscine.

Le Dolphin W20 fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal en fonctionnement, mais si le bruit est excessif, vérifiez les roues et les moteurs pour vous assurer qu'il n'y a pas de débris bloqués.

Comment programmer le Dolphin W20 pour un nettoyage automatique ?

Utilisez la télécommande pour accéder aux options de programmation et choisissez l'heure et la fréquence souhaitées pour le nettoyage automatique.

Que faire si le robot ne se connecte pas à l'application ?

Assurez-vous que votre smartphone est connecté au même réseau Wi-Fi que le robot. Vérifiez également que l'application est à jour et redémarrez le robot si nécessaire.

Le Dolphin W20 peut-il nettoyer toutes les formes de piscines ?

Oui, le Dolphin W20 est conçu pour nettoyer des piscines de différentes formes et matériaux, mais vérifiez toujours les spécifications du produit pour vous assurer de sa compatibilité.

Quelle est la durée de fonctionnement du Dolphin W20 ?

Le Dolphin W20 peut fonctionner pendant environ 2 à 3 heures par cycle de nettoyage, selon la taille et l'état de la piscine.

Comment ranger le Dolphin W20 après utilisation ?

Après utilisation, retirez le robot de l'eau, nettoyez les filtres, laissez-le sécher complètement et rangez-le dans un endroit sec et frais.

MODE D'EMPLOI Dolphin W20 MAYTRONICS

Mode d'emploi....p. 12-22

IT

Robot Nettoyeur de Piscine W 20

Mode d'emploi

Contenu

1. INTRODUCTION ...... 13
2. SPECIFICATIONS ....13
3. AVERTISSEMENTS ET PRECAUTIONS....13
   3.1 Avertissements....13
   3.2 Précautions ...... 13
4. ELEMENTS DU NETTOYEUR DE PISCINE ....14
5. UTILISATION DU NETTOYEUR DE PISCINE....15
   5.1 Préparation 15
   5.2 Introduction du nettoyeur dans la piscine .....16
   5.3 Retrait du nettoyeur de la piscine....16
6. NETTOYAGE DU SAC OU DES CARTOUCHES DE FILTRAGE ....17
   6.1 Retrait et nettoyage du sac de filtrage .....17
   6.2 Remplacement du sac de filtrage 18
   6.3 Nettoyage des cartouches de filtrage .....19
   6.4 Nettoyage de l'impulseur 20
7. TELECOMMANDE .....21
8. STOCKAGE HORS SAISON 22
9. DEPANNAGE....22
10. CADDY DE MONTAGE 67

Robot nettoyeur de piscine W 20

Mode d'emploi

1. INTRODUCTION

Merci d'avoir acheté ce robot nettoyeur de piscine de chez Maytronics.

Nous sommes convaincus que votre robot nettoyeur de piscine vous assurera un nettoyage crédible, convenable et rentable de votre piscine. Son filtrage fiable dans toutes les conditions de piscine et son brossage actif vous garantissent un maximum d'hygiène du bassin.

Les robots nettoyeurs de piscine de Maytronics fournissent une technologie de nettoyage avancée, une performance de longue durée et une maintenance en toute simplicité.

Le robot nettoyeur de piscine est conçu pour les piscines peu profondes: profondeur minimale 0,20m/0,65 ft.

2. SPECIFICATIONS

Protection du moteur: IP 68

Profondeur minimale: 0.20m/0.65ft

Profondeur maximale: 5m/16,4 pieds

Alimentation numérique avec "Mode Interrupteur"

• Entrée - 100-250 AC Volts
• 50-60 Hertz
  • 180 Watt
• Sortie - <30 VDC
  • IP 54

3. AVERTISSEMENTS ET PRECAUTIONS

3.1 Avertissements

• Utilisez uniquement le bloc d'alimentation électrique qui vous a été fourni à l'origine
• Assurez-vous que la prise électrique est protégée par un disjoncteur de fuite à la terre
• Eloignez le bloc d'alimentation des flaques d'eau
• Positionnez le bloc d'alimentation à au moins 3m/10p du bord de la piscine
• N'entrez pas dans la piscine lorsque le nettoyeur est en marche
• Débranchez l'alimentation électrique avant tout entretien du robot

3.2 Précautions

Lorsqu'il n'est pas utilisé, entreposez le nettoyeur de piscine sur son Caddy dans un lieu ombragé.

N'utilisez le nettoyeur de piscine que lorsque les conditions de l'eau sont les suivantes:

Chlore Max 4 ppm
pH 7,0 - 7,8
Température 6°-34°C/43°-93°F
NaCl Maximum = 5000 ppm

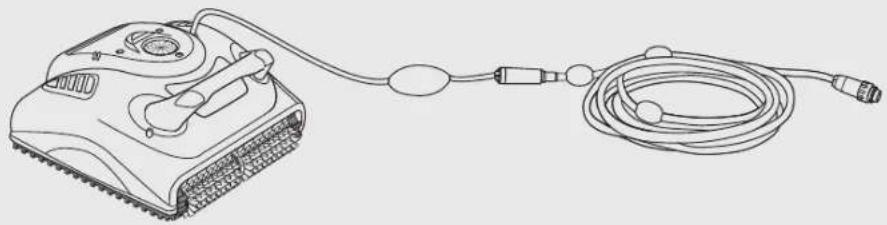

4. ELEMENTS DU NETTOYEUR DE PISCINE

▶ Robot Nettoyeur de piscine W 20

Couvercle inférieur et sac filtre

Optionnelle

ou
filtre ultrafin (x4)

Brosse

Brosse PVC
Idéal pour tout type de surface de piscine

Télécommande

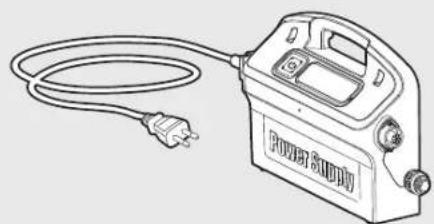

▶ Unité d'alimentation Caddy

Le nettoyeur de piscine est très simple à utiliser. Il suffit de le mettre dans la piscine et de s'assurer qu'il soit bien posé au fond de la piscine. Allumez-le (ON) et laissez-le faire son travail.

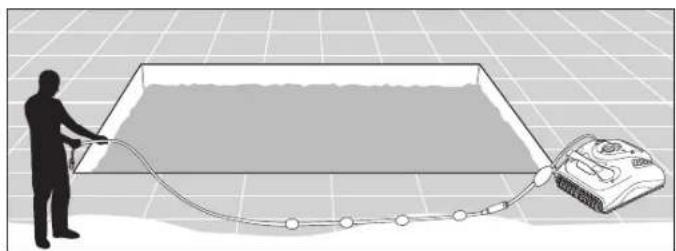

5.1 Préparation

Avant d'utiliser pour le première fois le nettoyeur de piscine, effectuez les étapes suivantes:

Déroulez le câble et étirez-le entièrement pour qu'il n'ait pas de plis.

Positionnez le bloc d'alimentation de manière à ce qu'il soit à peu près au milieu de la longueur de la piscine à une distance de 3m/10 pieds.

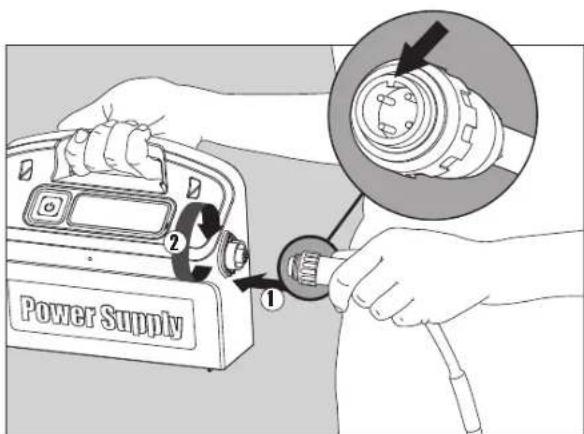

Branchez le câble flottant à l'alimentation en introduisez-le à l'aide de l'encoche dans le connecteur (1) et alignez-le avec la rainure de la prise du bloc d'alimentation; ensuite, tournez dans le sens des aiguilles d'une montre (2).

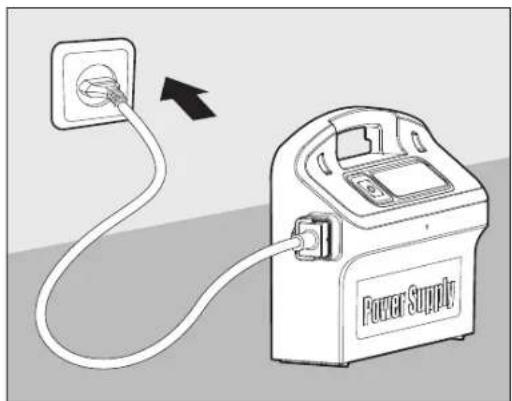

Branchez le bloc d'alimentation et laissez-le en position OFF.

5.2 Introduction du nettoyeur dans la piscine

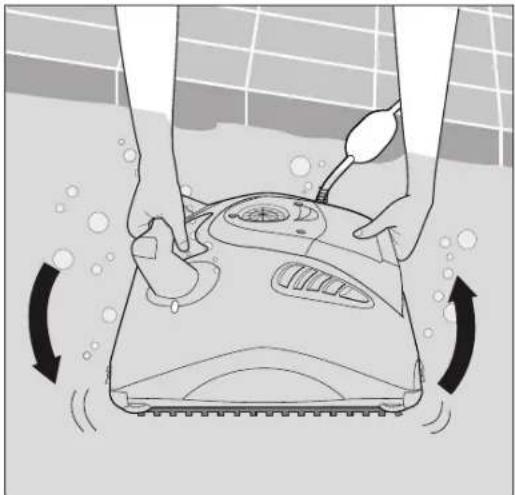

Tout en tenant le nettoyeur de piscine à l'envers dans l'eau, remuez-le doucement, vos doigts tenant les portes en plastique du couvercle inférieur ouvertes pour libérer l'air emprisonné. Continuez jusqu'à que ce plus aucune bulle d'air ne se dégage.

Libérez le nettoyeur de piscine et laissez-le couler vers le fond de la piscine.

Assurez-vous que rien ne gène le câble de flottaison.

Pour éviter les plis dans le câble de flottaison, mettez à l'eau assez de longueur de câble pour que le nettoyeur puisse atteindre le coin le plus éloigné de la piscine..

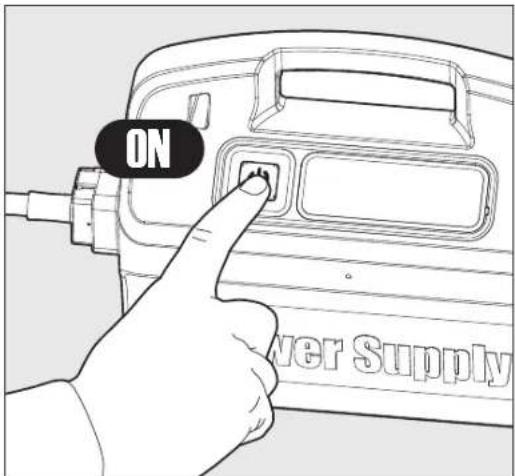

Mettez l'appareil sous tension (ON).

Le nettoyeur de piscine fonctionnera jusqu'à ce qu'il atteigne la fin du cycle de nettoyage.

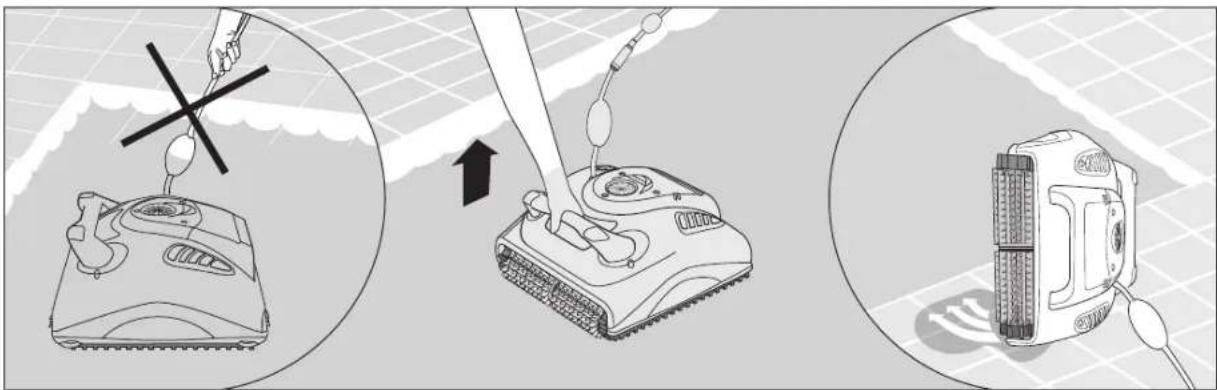

5.3 Retrait du nettoyeur de la piscine

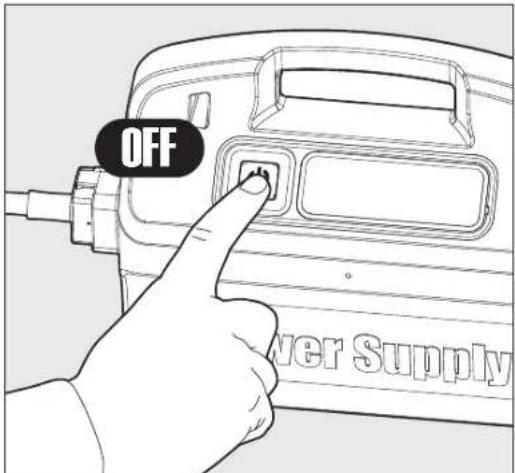

Coupez le courant (OFF) et débranchez le bloc d'alimentation.

A l'aide du câble de flottaison, ramenez le nettoyeur de piscine au bord de la piscine.

A l'aide de la poignée, sortez le nettoyeur de la piscine.

NE PAS RETIRER LE NETTOYEUR DE LA PISCINE EN TIRANT SUR LE CABLE.

Placez le nettoyeur de piscine au bord de la piscine et laissez l'eau se vider.

6. NETTOYAGE DU SAC OU DES CARTOUCHES DE FILTRAGE

Selon votre modèle, votre nettoyeur de piscine peut être équipé d'un sac ou de cartouches de filtrage. Il est recommandé de nettoyer le sac ou les cartouches de filtrage après chaque cycle de nettoyage.

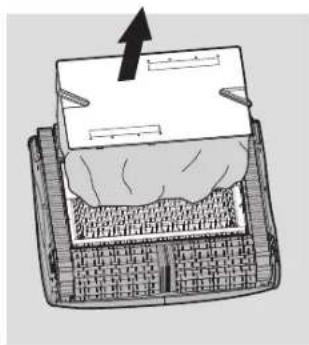

6.1 Retrait et nettoyage du sac de filtrage

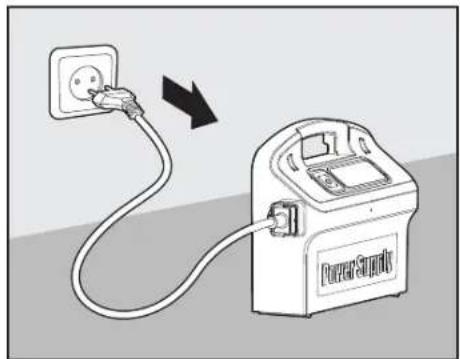

Débranchez le bloc d'alimentation.

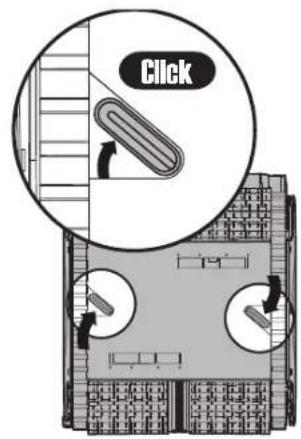

Tournez le nettoyeur de piscine à l'envers. Ouvrez le couvercle inférieur.

Click

Sortez le sac de filtrage.

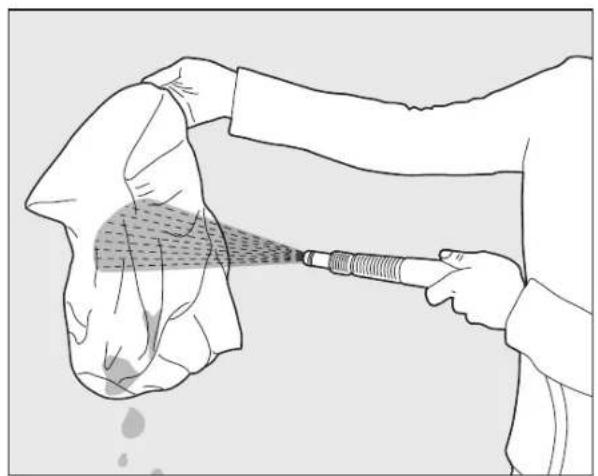

Nettoyez le sac de filtrage à l'aide d'un tuyau d'eau. Nous recommandons de laver de temps en temps le sac de filtrage en machine à laver en utilisant le programme pour tissus délicats.

De temps en temps, rincez les brosses à l'aide d'un tuyau d'eau.

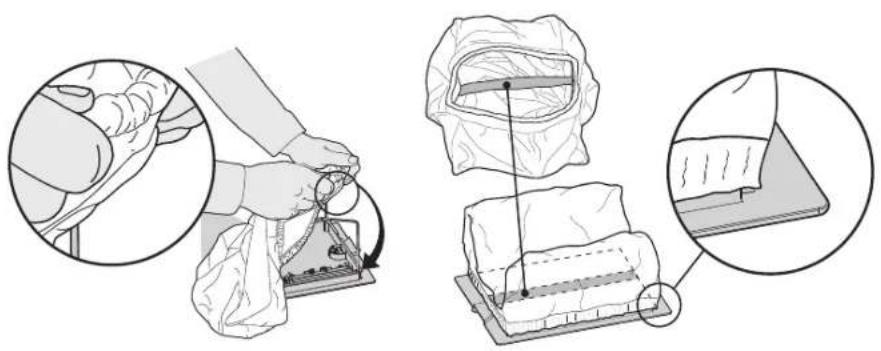

6.2 Remplacement du sac de filtrage

Posez le sac de filtrage sur le cadre de façon à ce que la sangle soit au milieu du côté le plus court.

Assurez-vous de bien positionner le sac.

6.3 Nettoyage des cartouches de filtrage

Remarque: Ne laissez pas les cartouches de filtrage se dessécher avant de nettoyer.

Débranchez le bloc d'alimentation.

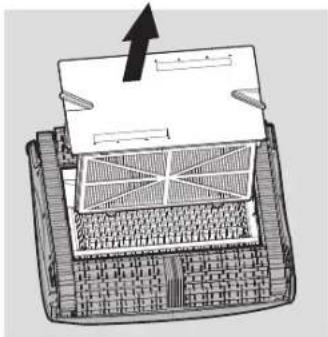

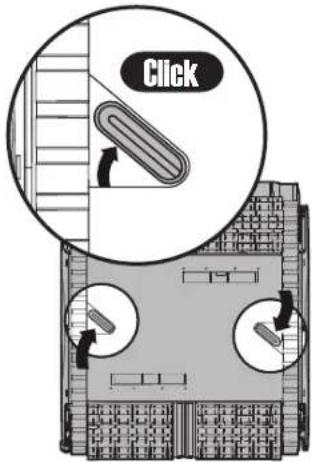

Le nettoyeur de piscine étant à l'envers, ouvrez le couvercle inférieur et sortez-le de l'appareil.

Click

Ouvrez les agrafes et sortez les filtres.

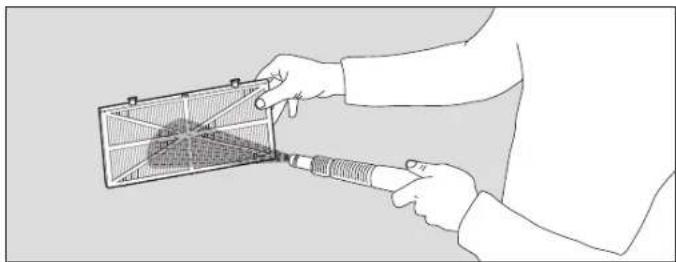

Nettoyez les filtres à l'aide d'un tuyau d'eau.

Introduisez les filtres, les supports en plastique donnant vers l'extérieur.

Introduisez l'unité de cartouche.

Robot nettoyeur de piscine W 20 | Mode d'emploi

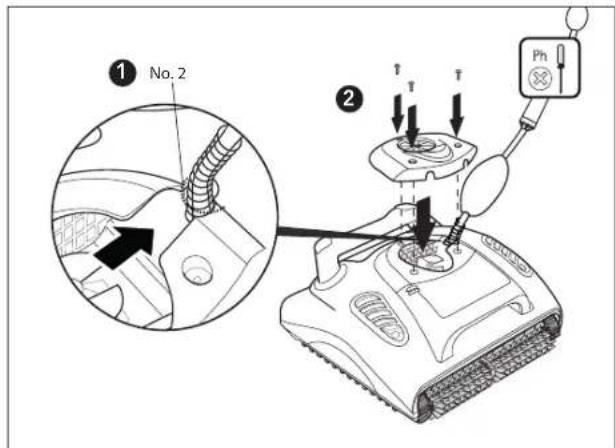

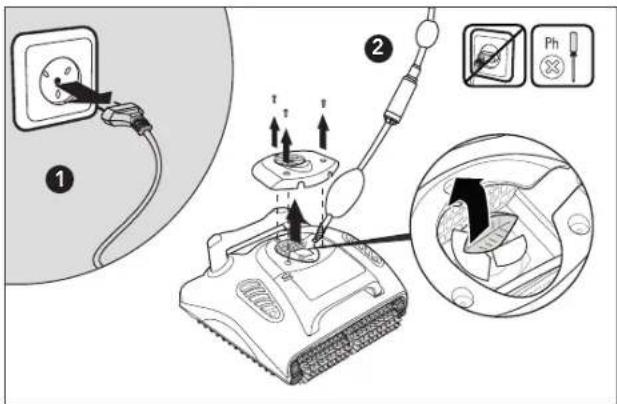

6.4 Nettoyage de l'impulseur

Si vous constatez l'existence de débris emprisonnés dans l'impulseur, ouvrez l'impulseur et retirez les débris.

Débranchez le bloc d'alimentation.

A l'aide d'un tournevis, retirez les deux vis du couvercle de l'impulseur et sortez-le.

Nettoyez tous les débris pouvant se trouver dans l'impulseur.

Remettez les vis en place.

7. TELECOMMANDE

Télécommande - Sélecteur de cycle Maytronics

Cette télécommande présente deux modes d'opération – un mode automatique et un mode de contrôle manuel.

En mode automatique, vous pouvez sélectionner le cycle de nettoyage rapide ou le cycle régulier.

En mode de contrôle manuel, le nettoyeur de piscine peut être dirigé manuellement.

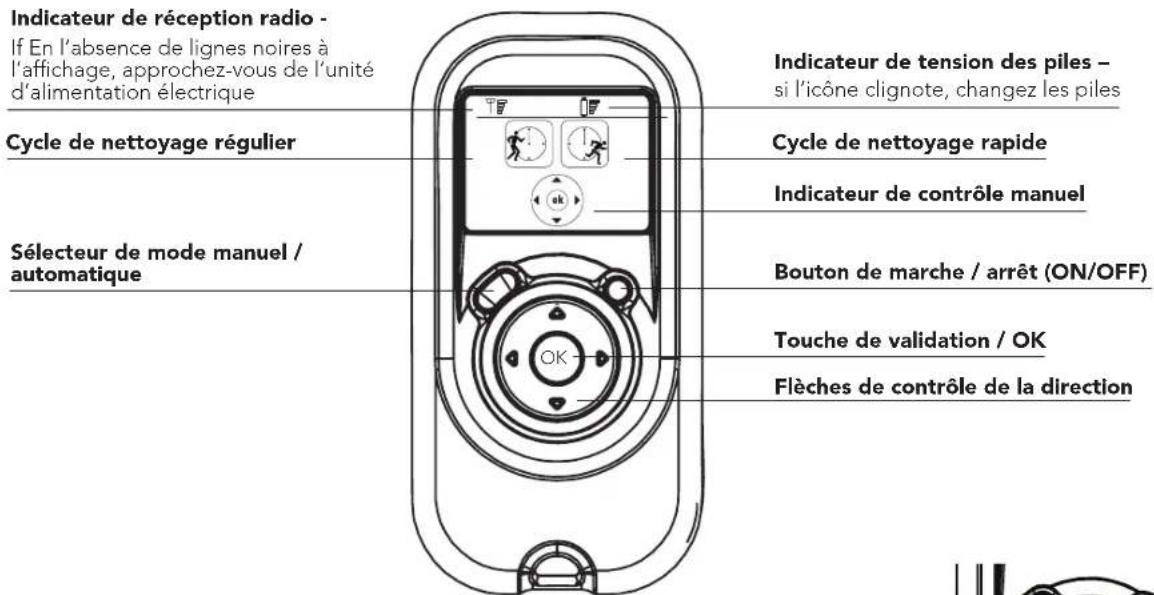

La centrale de la télécommandet

Indicateur de réception radio - If En l'absence de lignes noires à l'affichage, approchez-vous de l'unité d'alimentation électrique Cycle de nettoyage régulier Sélecteur de mode manuel / automatique Indicateur de tension des piles - si l'icône clignote, changez les piles Cycle de nettoyage rapide Indicateur de contrôle manuel Bouton de marche / arrêt (ON/OFF) Touche de validation / OK Flèches de contrôle de la direction

Contrôle manuel de la direction du nettoyeur

1. Appuyez une fois sur le bouton de marche / arrêt – la télécommande se met alors en mode de contrôle manuel de la direction.
2. Pour effectuer un contrôle manuel de la direction du nettoyeur de piscine, servez-vous de flèches de direction (schéma de droite).

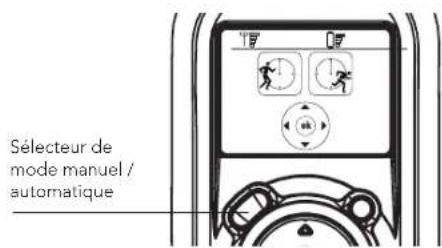

Quitter le mode de contrôle manuel et accéder au mode automatique

Pour quitter le mode de contrôle manuel, appuyez UNE FOIS seulement sur le sélecteur de mode manuel / automatique.

L'afficheur numérique s'allume et les deux icônes (de cycle rapide / régulier) apparaissent.

Sélectionnez le cycle de nettoyage de votre choix, rapide ou régulier, à l'aide des flèches tournées vers la droite ou vers la gauche.

Une fois que le cycle voulu apparaît à l'écran, appuyez sur la touche de validation/OK.

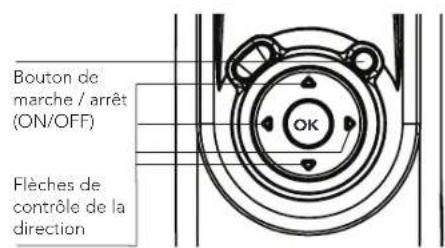

Bouton de marche / arrêt (ON/OFF) Flèches de contrôle de la direction

Sélecteur de mode manuel / automatique

Remarques: Après 2 minutes d'inactivité (aucun bouton appuyé), la télécommande s'éteint et le nettoyeur poursuit le cycle entamé.

Si le nettoyeur de piscine n'est pas utilisé pendant une période prolongée, veuillez l'entreposer de la manière suivante:

• Déconnectez le robot nettoyeur de piscine du secteur électrique
• Assurez-vous qu'il n'y a plus d'eau dans le nettoyeur de piscine
• Nettoyez à fond le sac ou les cartouches de filtrage et remettez-les en place
• Rembobinez le câble sans y faire de plis et placez-le sur le Caddy
• Rangez le robot nettoyeur en position verticale sur son Caddy ou tout simplement inversez-le au sol et rangez-le à l'abri de la lumière solaire directe, de la pluie et de la neige, dans un lieu dont la température se situe entre 5° et 45°C / 41° et 113°F

9. DEPANNAGE

Avant de contacter votre distributeur W 20, veuillez lire attentivement ce guide.

Symptôme Solutions
Câble entortillé ou enroulé Vérifiez si un	obstacle est présent dans la piscine
	Réduisez la distance excessive de câble dans la piscine
	Assurez-vous que la cartouche du filtre / sac de filtrage est propre
	Redressez le câble et étalez-le régulièrement au soleil
Le W 20 tourne en rond ou n'atteint pas toutes les surfaces de la piscine	Vérifiez si des corps étrangers bloquent les parties mobiles
	Assurez-vous que la cartouche du filtre/ sac de filtrage est propre et que les accès au filtre sont bien fermés
	Assurez-vous que la distance de câble tirée est suffisante pour couvrir toute la piscine
	Avant d'utiliser le W 20 en début de saison, il est recommandé de brosser toutes les algues susceptibles de se trouver sur le sol et les parois de la piscine
La télécommande ne fonctionne pas Vérifiez si la moteur ne fonctionne pas Vérifiez si la turbine est bloquée

D'autres cas de panne sont consultables sur notre site Internet: www.maytronics.com
