MANUAL DE UTILIZADOR Dolphin W20 MAYTRONICS

Manual de Instruções .....p. 56-66

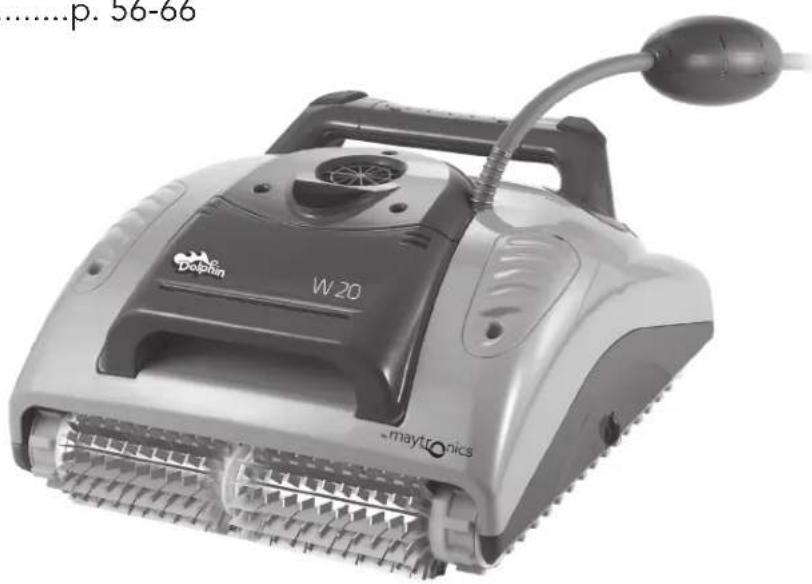

▶ Robot limpiador de piscina W 20

Manual de Instruções

Conteúdo

1. INTRODUÇÃO....57
2. ESPECIFICAÇÕES .....57
3. AVISOS E PRECAUÇÕES......57
   3.1 Avisos....57
   3.2 Precauções....57
4. PEÇAS DO ASPIRADOR DE PISCINA ....58
5. UTILIZAR O ASPIRADOR DE PISCINA ....59
   5.1 Instalação....59
   5.2 Colocar o aspirador na piscina ....60
   5.3 Retirar o aspirador da piscina....60
6. LIMPEZA DO SACO DE FILTRO OU CARTUCHOS......61
   6.1 Remover e limpar o saco de filtro....61
   6.2 Substituir o saco de filtro....62
   6.3 Limpeza dos cartuchos de filtro....63
   6.4 Limpeza do impulsor 64
7. CONTROLE REMOTO....65
8. ARMAZENAMENTO FORA DE ÉPOCA....66
9. RESOLUÇÃO DE PROBLEMAS 66
10. CADDY MONTAGEM....67

Manual de Instruções

1. INTRODUÇÃO

Obrigado por ter adquirido um aspirador de piscina robótico da Maytronics.

Temos a certeza que o seu aspirador de piscina robótico da Maytronics lhe irá proporcionar uma limpeza fiável, conveniente e eficiente da sua piscina. Sua fiável filtração em todas as condições de piscina e a escovação ativa ressaltam a máxima higiene da piscina.

Os aspiradores de piscina robóticos da Maytronics proporcionam uma tecnologia de limpeza avançada, desempenho de longa duração e fácil manutenção.

O Limpador Robótico de Piscinas está projetado para piscinas rasas – com mínimo de 0,20m / 0,65 pés de profundidade.

2. ESPECIFICAÇÕES

Proteção do motor: IP 68

Profundidade mínimo: 0.20m/0.65ft

Profundidade máximo: 5m/16.4ft

Fonte de alimentação digital comutada

• Entrada - 100-250 AC Volts
• 50-60 Hertz
  • 180 Watt
• Saída - <30 VDC
  • IP 54

3. AVISOS E PRECAUÇÕES

3.1 Avisos

• Utilize apenas a fonte de alimentação fornecida (original)
• Certifique-se de que a tomada elétrica está protegida por um interruptor de falta de terra ou um interruptor de fuga à terra
• Mantenha a fonte de alimentação fora das poças de água
• Coloque a fonte de alimentação pelo menos a 3m/10ft da borda da piscina
• Não entre na piscina enquanto o aspirador de piscina estiver a funcionar
• Desligue a fonte de alimentação da tomada antes de qualquer atividade de manutenção

3.2 Precauções

Quando não estiver a utilizar o aspirador de piscina, guarde-o no Caddy, numa zona de sombra. Use o aspirador de piscina apenas nas seguintes condições de água:

Cloro: Máx. 4 ppm
pH 7.0 - 7.8
Temperatura: 6°-34°C/43°-93°F
NaCl Maximum = 5000 ppm

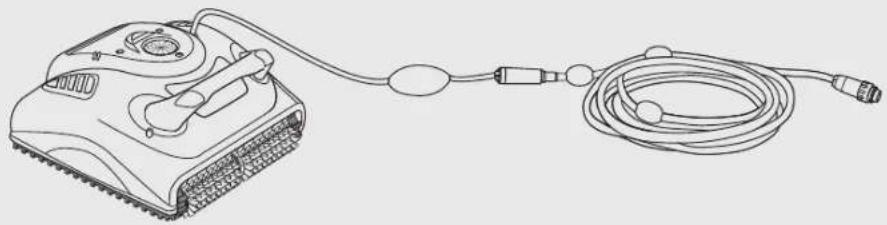

▶ Aspirador de piscina robótico W 20

Tampa inferior e saco do filtro

Opcional

Cartucho com filtro de rede (x4)

Escova de PVC
Ideal para todas as superfícies de piscina

Controle Remoto

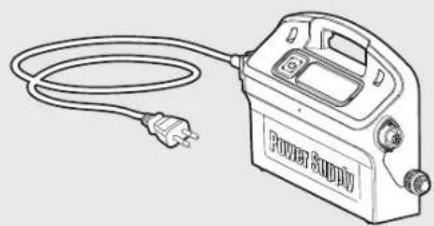

Fonte de alimentação Caddy

O aspirador de piscina é muito simples de utilizar. Basta colocá-lo na piscina e certificar-se de que está devidamente posicionado no fundo da piscina. Ligue-o (ON) e deixe que este faça o seu trabalho.

5.1 Instalação

Antes de utilizar o aspirador de piscina pela primeira vez, execute os seguintes passos:

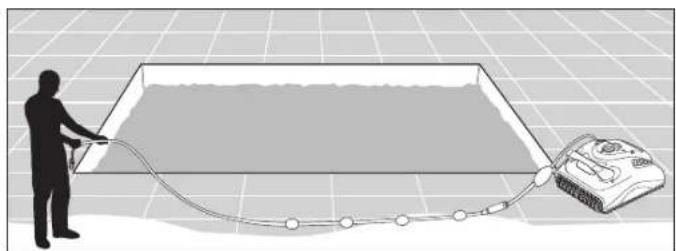

Desenrole o cabo e estique-o completamente para que este fique sem dobras.

Coloque a fonte de alimentação aproximadamente no meio do lado maior da piscina a uma distância de 3m/10ft.

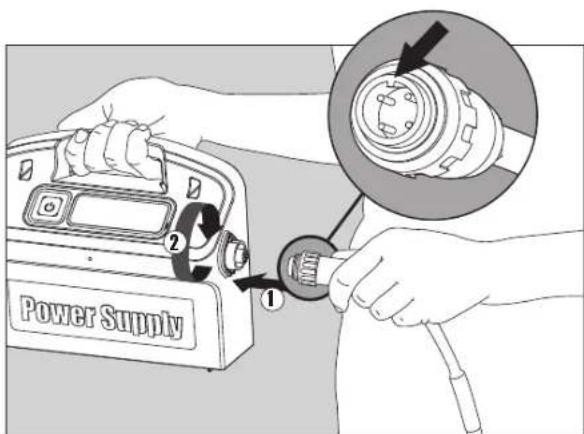

Ligue o cabo flutuante à fonte de alimentação inserindo-o com o entalhe no conector (1) alinhado com a ranhura na tomada da fonte de alimentação e girando no sentido horário (2).

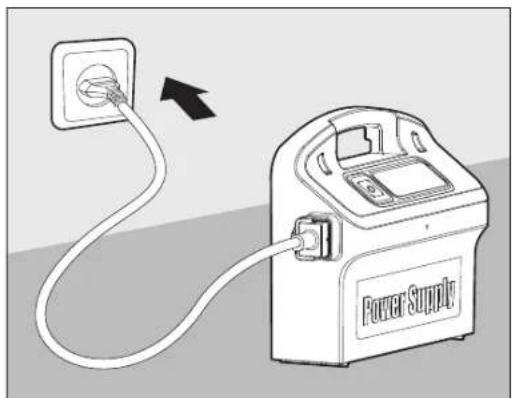

Ligue a fonte de alimentação e deixe-a na posição OFF.

5.2 Colocar o aspirador na piscina

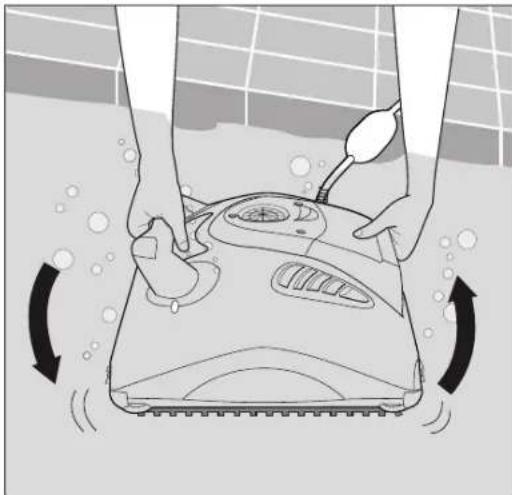

Enquanto segura o aspirador de piscina de cabeça para baixo na água, abane-o com cuidado para à frente e para trás com os seus dedos enquanto segura as portas de plástico na tampa inferior aberta para libertar o ar preso. Continue até que não se libertem mais bolhas.

Liberte o aspirador de piscina e deixe-o afundar até ao fundo da piscina.

Certifique-se que o cabo flutuante está livre de quaisquer obstruções.

Para evitar torções no cabo flutuante, coloque cabo suficiente (aproximadamente) na água para que o aspirador de piscina alcance o canto mais distante da piscina.

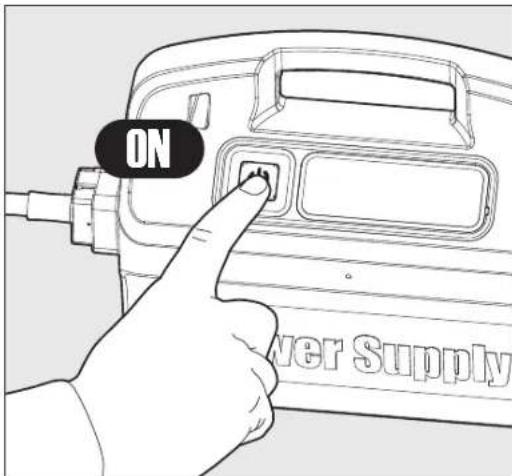

Ligue (ON) a fonte de alimentação.

O aspirador de piscina não irá funcionar até que tenha alcançado o fim do ciclo de limpeza.

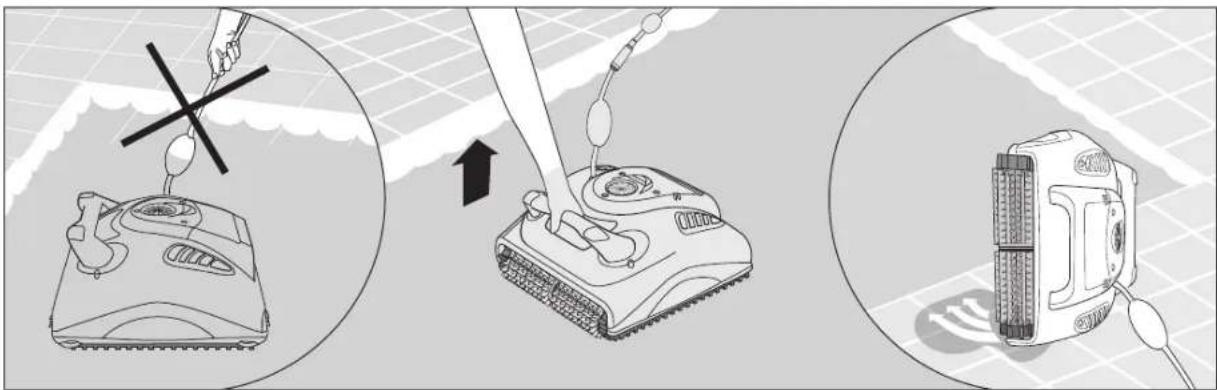

5.3 Retirar o aspirador da piscina

Desligue (OFF) e retire a ficha da fonte de alimentação.

Utilizando o cabo flutuante, traga o aspirador até à borda da piscina.

Utilizando a asa, retire o aspirador da piscina.

NÃO RETIRE O ASPIRADOR DA PISCINA UTILIZANDO O CABO.

Coloque o aspirador na borda da piscina e deixe a água escorrer.

Dependendo do modelo, o seu aspirador de piscina pode ser equipado com um saco de filtro ou cartuchos. Recomenda-se a limpeza do saco de filtro ou cartuchos após cada ciclo de limpeza.

6.1 Remover e limpar o saco de filtro

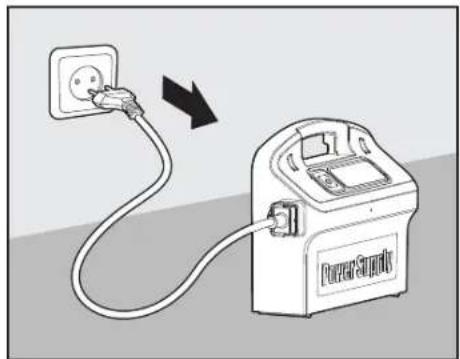

Desligue a fonte de alimentação da tomada.

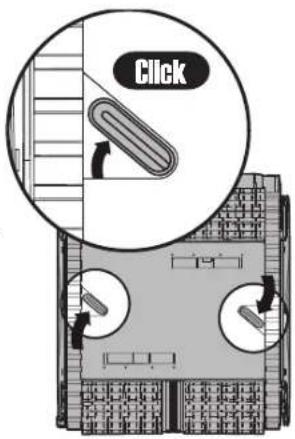

Volte o aspirador de piscina de cabeça para baixo. Abra a tampa inferior.

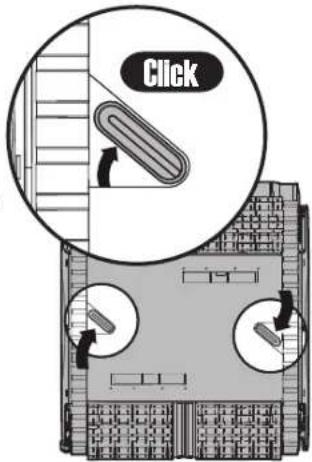

Click

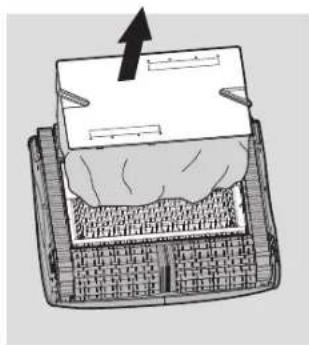

Retire o saco de filtro.

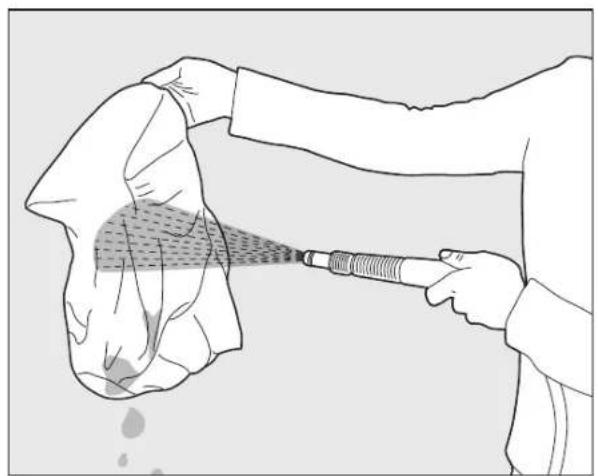

Limpe o saco de filtro com uma mangueira. Recomendamos que lave periodicamente o saco de filtro numa máquina de lavar roupa utilizando o programa de ciclo delicado.

Limpar periodicamente as escovas com uma mangueira.

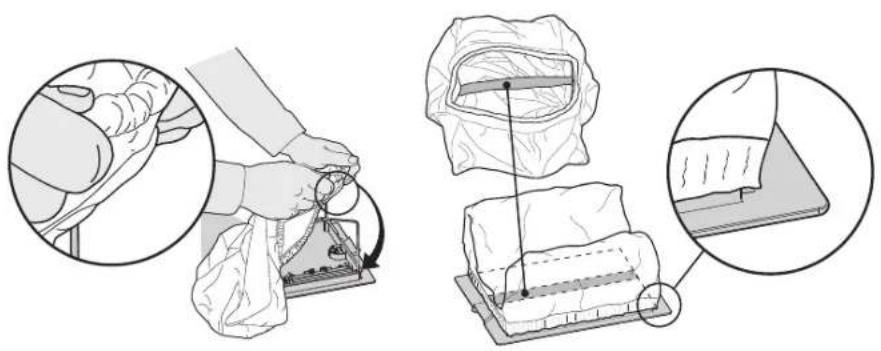

Coloque o saco de filtro em cima da armação de modo a que a correia fique no meio do lado mais curto.

Certifique-se que o saco de filtro está posicionado corretamente na armação.

Nota: Não deixe que os cartuchos do filtro sequem antes de os limpar.

Desligue a fonte de alimentação da tomada.

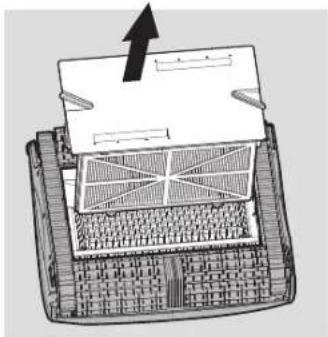

Com o aspirador de piscina voltado de cabeça para baixo, abra a tampa inferior e retire-a.

Click

Abra os grampos e retire os filtros.

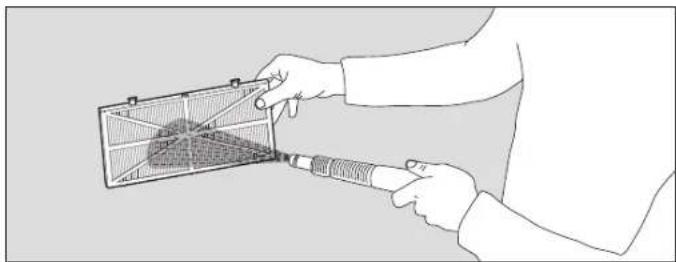

Limpe os filtros com uma mangueira.

Insira os filtros com o apoio plástico virado para fora. Insira o cartucho.

6.4 Limpeza do impulsor

Se observar detritos presos no impulsor, abra-o e remova os detritos.

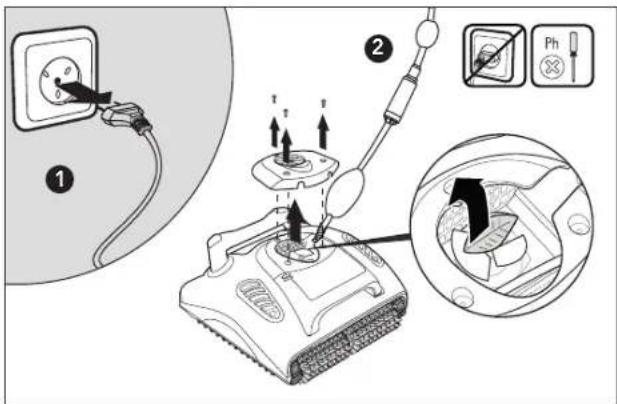

Desligue a fonte de alimentação da tomada.

Utilizando uma chave de fendas retire os dois parafusos na tampa do impulsor e remova-o. Limpe quaisquer detritos que possam estar no impulsor.

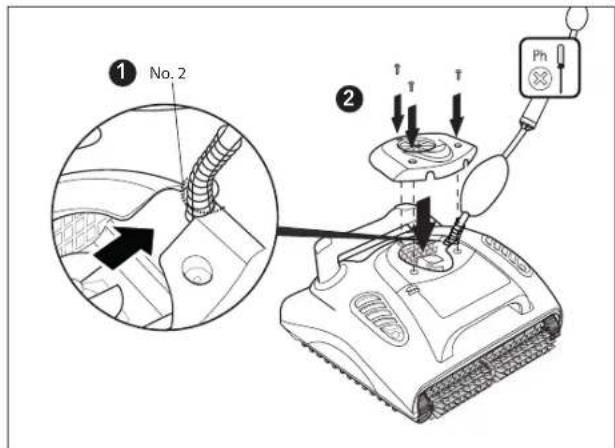

Recoloque os parafusos.

7. CONTROLE REMOTO

Maytronics Selector de Ciclo por Controle Remoto

A Unidade de Controle Remoto oferece dois modos de operação – modo Automático e modo de Direção Manual.

No modo de limpeza Automático, o ciclo rápido ou regular de limpeza pode ser selecionado.

No modo de Direção Manual, a direção do limpador de piscinas pode ser controlada manualmente.

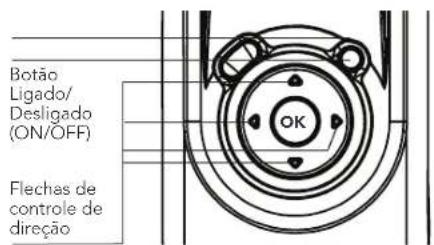

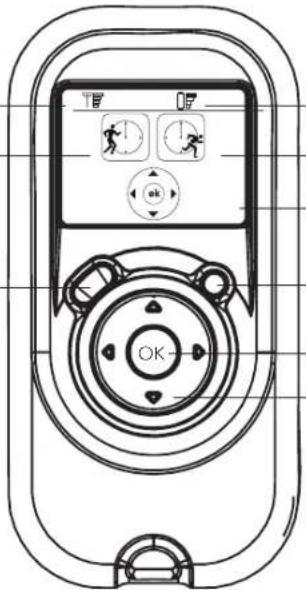

O Painel de Controle da Unidade de Controle Remoto

Medidor da recepção de rádio -

Se não aparecem linhas negras, você deve aproximar-se à unidade da fonte de alimentação

Botão de seleção do modo Manual/Automático

Medidor do nível da bateria - Quando o ícone piscar, troque as pilhas

Botão Ligado/Desligado (ON/OFF)

Botão Configurar/OK

Flechas de controle de direção

Controlar manualmente a direção do Limpiador de piscinas

1. Aperte o botão ON/OFF uma vez - a Controle Remoto começará a operar no modo de controle manual de direção
2. Para controlar manualmente a direção do limpador de piscinas, use as flechas de controle de direção (ver à direita)

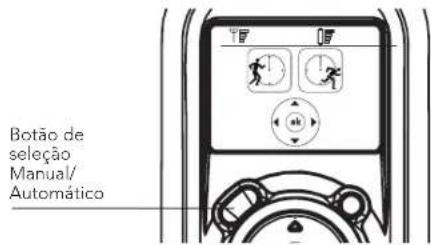

Sair Modo de Controle Manual de Direção e configurar o Modo Automático

Para sair do modo de controle Manual de Direção aperte o botão Seleção Manual/Automático apenas UMA VEZ

A tela digital se ilumina e dois ícones (regular/rápido) aparecem

Para seleccionar o ciclo regular ou rápido use as flechas da direita ou da esquerda.

Quando chegar à função requerida, aperte o botão Configurar/OK.

Botão Ligado/ Desligado (ON/OFF) Flechas de controle de direção

Botão de seleção Manual/ Automático

OK Flechas

Nota: Se passados 2 minutos, nenhum botão for apertado, a Unidade de Controle Remoto se cerra e o Limpador de Piscinas continuará operando como havia iniciado.

8. ARMAZENAMENTO FORA DE ÉPOCA

Se o aspirador de piscina não for utilizado por um longo período, execute as seguintes fases de armazenamento:

• Desligue o limpador de piscinas da rede elétrica
• Certifique-se que não permanece nenhuma água no aspirador de piscina
• Limpe cuidadosamente o saco de filtro ou cartuchos e insira-os na sua posição
• Enrole o cabo de modo a que fique sem torções e coloque-o sobre o Caddy
• Guarde o limpador de piscinas na vertical sobre o Caddy ou simplesmente de pernas para o ar, numa área protegida do sol/chuva/neve diretos a uma temperatura entre os 5°-45°C / 41°-113°F

9. RESOLUÇÃO DE PROBLEMAS

Leia este guia antes de contactar o seu distribuidor W 20

Sintoma Solução
O cabo torce ou enrola-se Verificar se	se existe alguma obstrução na piscina
	Retirar o excesso de cabo da piscina
	Certifique-se que o cartucho do filtro / saco de filtro está limpo
	Endireitar o cabo e colocá-lo periodicamente ao sol
O W 20 move-se em círculos ou não chega a todas as áreas da piscina	Verificar se existem objetos estranhos nas partes móveis
	Certifique-se que o cartucho do filtro / saco de filtro está limpo e bem montado e que as portinholas do filtro estão fechadas
	Certifique-se de que existe suficiente cabo desenrolado para cobrir a piscina inteira
	Antes de usar o W 20, no início da época, deve escovar quaisquer algas do chão e paredes da piscina
A unidade de controlo remoto não está a funcionar	Verifique se as pilhas precisam de ser substituídas
O motor não está a funcionar Verifique	se o impulsor está bloqueado
	Verifique se o sistema de movimentação está bloqueado
	Problema elétrico (fonte de alimentação), verifique a fonte de energia. Se a fonte de alimentação está a funcionar, contacte o seu distribuidor W 20

A resolução de problemas adicionais está disponível no nosso site: www.maytronics.com

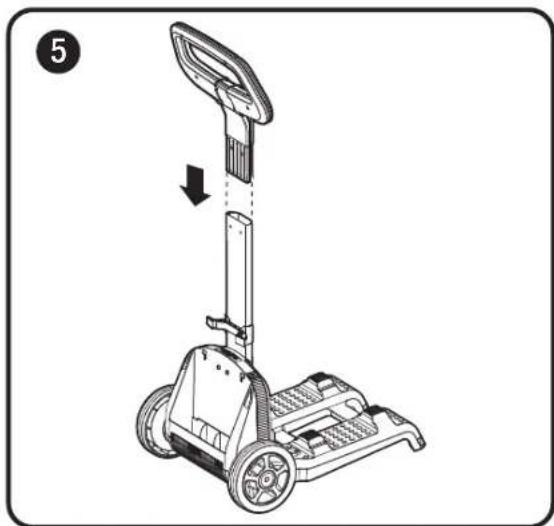

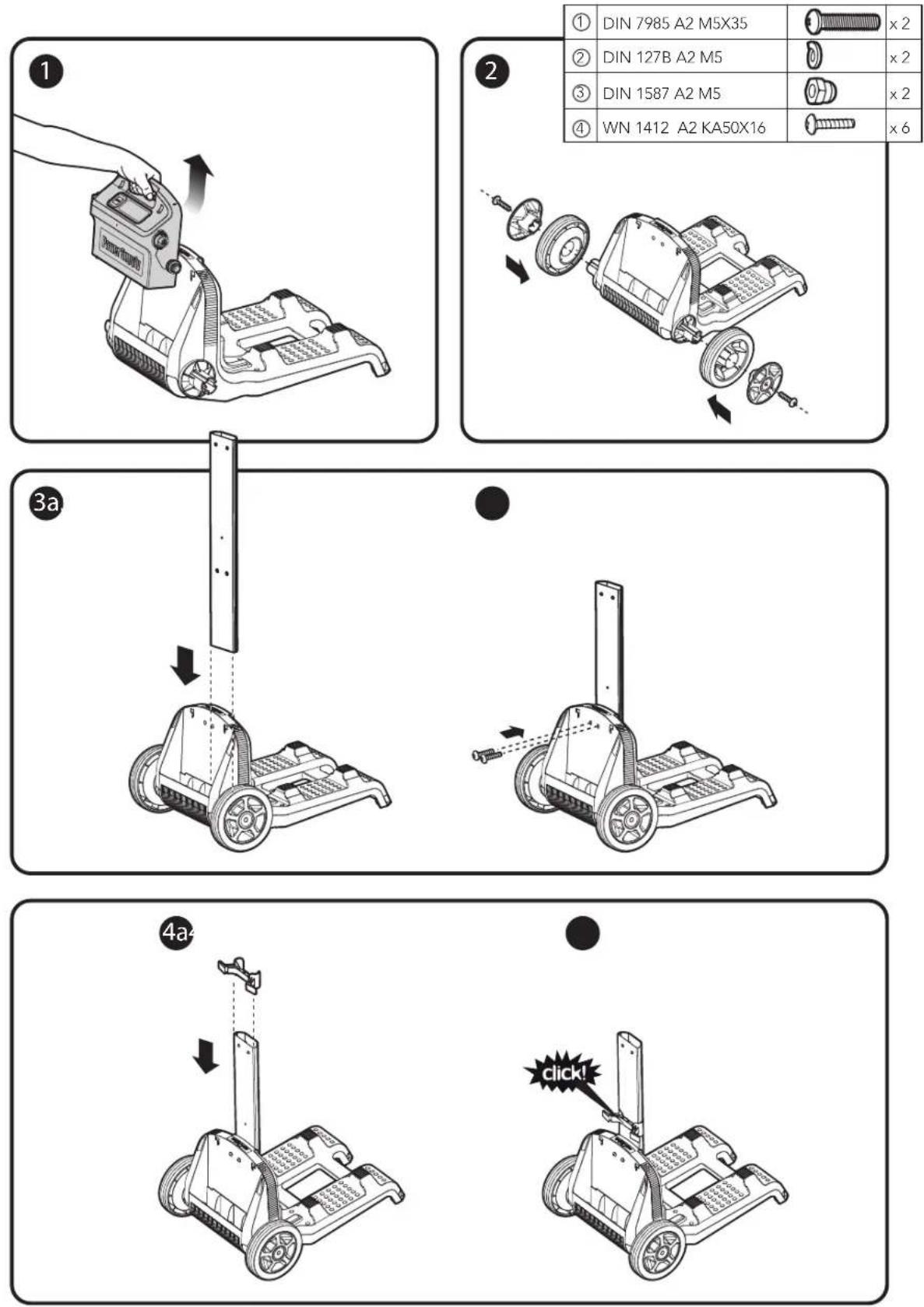

10. CADDY ASSEMBLY
