Type de produit	Interrupteur à coupure apparente (coupe-circuits)
Marque	Hager
Modèle	HA460
Nombre de pôles	3P ou 4P (selon configuration)
Tension nominale	400 V AC
Courant nominal	63 A
Fréquence nominale	50/60 Hz
Fonctions principales	Coupure visible, sectionnement, cadenassable (max. ∅ 8 mm)
Accessoires compatibles	HZ036, HZ046, HZ037, HZ047, HZ023
Couple de serrage	Bornes principales : 1,1 Nm (9.7 lb-in) ; bornes auxiliaires : 0,7 Nm (6 lb-in)
Matériau du boîtier	Thermoplastique auto-extinguible
Indice de protection	IP20
Température de fonctionnement	-25 °C à +60 °C
Dimensions (L x H x P)	Environ 90 x 85 x 70 mm (par module)
Poids	Environ 0,3 kg
Montage	Sur rail DIN 35 mm
Section de raccordement	1,5 à 25 mm² (rigide) / 1,5 à 16 mm² (souple)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Cadenassable en position OFF (max. 3 cadenas ∅ 8 mm)
Pièces détachées et réparabilité	Accessoires de cadenassage et bornes disponibles ; appareil non réparable par l'utilisateur
Informations générales	Conforme aux normes IEC/EN 60947-3

FOIRE AUX QUESTIONS - HA460 HAGER

Comment installer le HA460 sur un rail DIN ?

Clipser l'appareil sur le rail DIN 35 mm en veillant à ce que les ergots s'enclenchent correctement.

Quelle est la section de câble maximale pour le raccordement ?

La section maximale est de 25 mm² pour les conducteurs rigides et 16 mm² pour les souples.

Comment cadenasser l'interrupteur en position OFF ?

Utiliser un cadenas d'un diamètre de 5 à 8 mm. Insérer l'arceau dans le trou prévu à cet effet sur la poignée en position OFF (O).

Quelle est la différence entre les versions 3P et 4P ?

La version 3P coupe les trois phases, la version 4P coupe les trois phases et le neutre.

Quel couple de serrage appliquer aux bornes ?

Le couple de serrage est de 1,1 Nm pour les bornes principales et de 0,7 Nm pour les bornes auxiliaires.

L'appareil est-il compatible avec les accessoires Hager ?

Oui, les accessoires de cadenassage HZ036, HZ046, HZ037, HZ047 et le contact auxiliaire HZ023 sont compatibles.

Que faire si la poignée est difficile à actionner ?

Vérifier qu'aucun cadenas n'est en place et que le mécanisme n'est pas obstrué. Si le problème persiste, contacter un professionnel.

L'appareil peut-il être utilisé en courant continu ?

Non, le HA460 est conçu pour le courant alternatif (AC) uniquement.

Comment nettoyer l'interrupteur ?

Utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques ou abrasifs.

Quelle est la garantie du produit ?

La garantie standard Hager est de 2 ans à compter de la date d'achat. Conserver la facture.

MODE D'EMPLOI HA460 HAGER

Interrupteur à coupure apparente

Notice d'instructions

DE

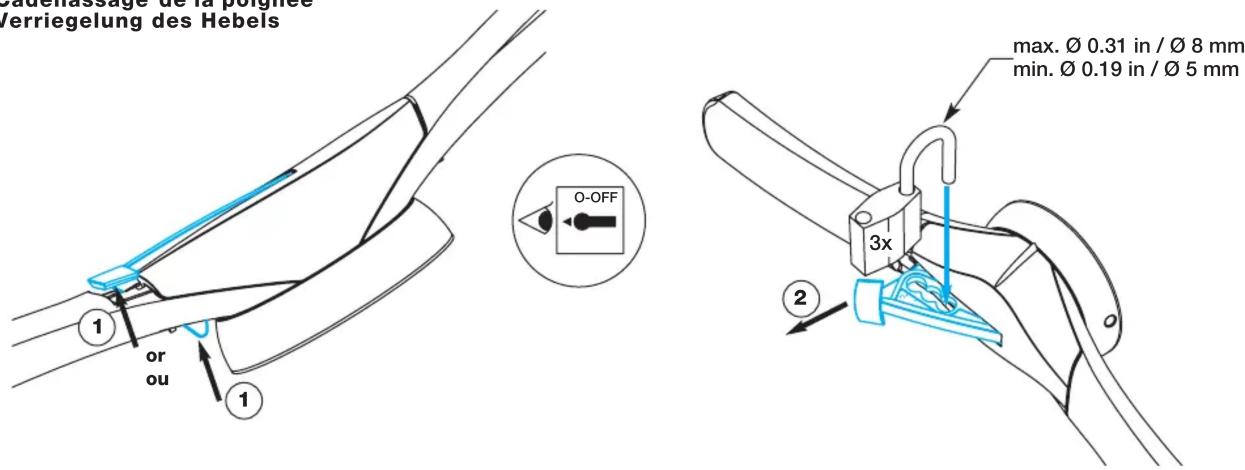

Padlocking the handle Cadenassage de la poignée Verriegelung des Hebels

Verriegelung des Hebels max. Ø 0.31 in / Ø 8 mm min. Ø 0.19 in / Ø 5 mm O-OFF 3x ① or ou ②

3P	4P

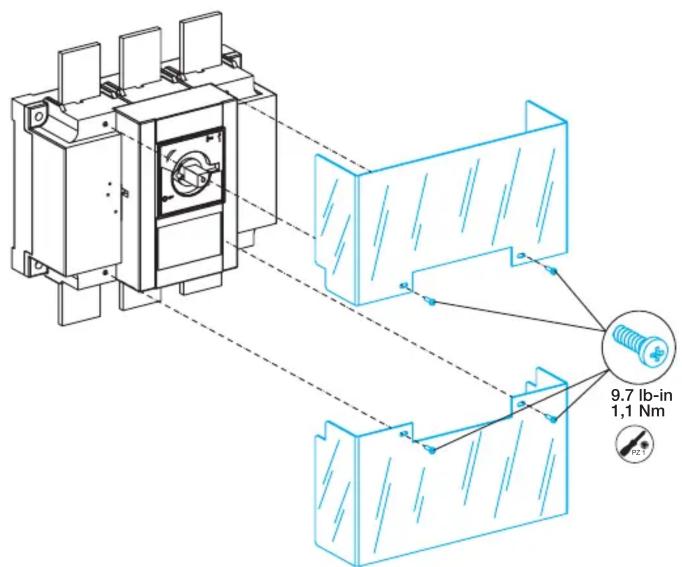

HZ036	HZ046
HZ037	HZ047

9.7 lb-in 1,1 Nm

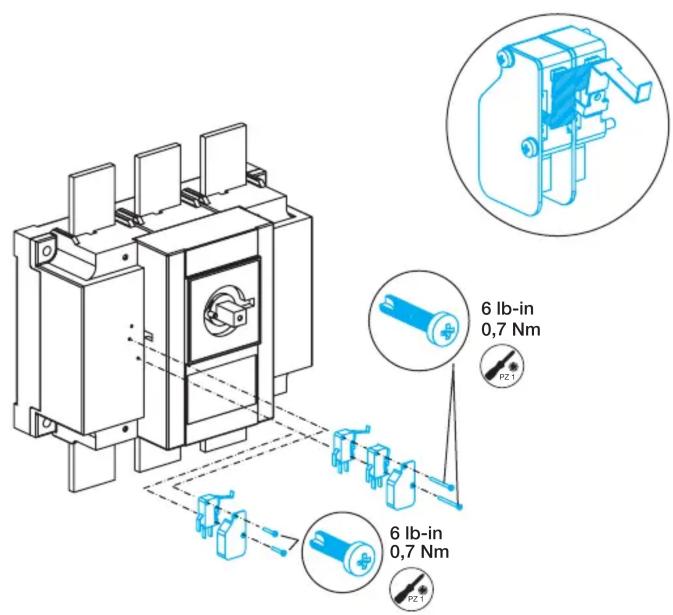

HZ023

6 lb-in 0,7 Nm PZ.1 6 lb-in 0,7 Nm PZ.1
