Type de produit	Coupe-circuits (tableau de distribution)
Marque	Hager
Modèle	JK218B
Tension nominale	250 A
Dimensions (H x L x P)	1400 x 465 x 165,5 mm
Entraxe de fixation	A = 365 mm, B = 100 mm, C = 1200 mm
Poids approximatif	18 kg
Matériau	Tôle d'acier laqué
Indice de protection	IP40
Température de fonctionnement	-5 °C à +40 °C
Capacité de câblage	Jusqu'à 250 A
Entrées de câbles	En haut et en bas
Couleur	Gris RAL 7035
Usage	Intérieur
Normes	NF C 15-100
Porte	Optionnelle (transparente)
Fonctions principales	Distribution et protection des circuits électriques
Entretien	Nettoyage avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Installation par un électricien qualifié ; respecter les normes en vigueur
Pièces détachées et réparabilité	Composants standardisés ; consulter Hager pour les pièces de rechange

FOIRE AUX QUESTIONS - JK218B HAGER

Comment installer le JK218B ?

L'installation doit être réalisée par un électricien qualifié. Fixez le tableau au mur à l'aide des trous de fixation aux entraxes A, B, C (365 mm, 100 mm, 1200 mm). Raccordez les câbles d'alimentation et les départs en respectant le schéma de câblage fourni.

Quelle est la capacité de courant du JK218B ?

La capacité nominale est de 250 A. Cette valeur correspond au courant maximal admissible en fonctionnement continu.

Puis-je utiliser le JK218B en extérieur ?

Non, le JK218B est conçu pour une utilisation en intérieur uniquement. Son indice de protection IP40 ne le protège pas contre les intempéries.

Quels disjoncteurs sont compatibles avec ce tableau ?

Le JK218B accepte les disjoncteurs modulaires Hager de la série MCB (ex : HBN, HBE) et les interrupteurs différentiels de la série RCD. Vérifiez la compatibilité des peignes de distribution.

Comment nettoyer le boîtier JK218B ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs qui pourraient endommager le revêtement.

Le JK218B est-il livré avec une porte ?

Le modèle JK218B est généralement livré sans porte. Une porte transparente en option peut être commandée séparément (référence Hager : JK218BDFG).

Quelles sont les dimensions exactes des fixations ?

Les entraxes de fixation sont : A = 365 mm, B = 100 mm, C = 1200 mm. Le tableau mesure 1400 mm de haut, 465 mm de large et 165,5 mm de profondeur.

Puis-je ajouter un peigne de distribution dans ce tableau ?

Oui, le JK218B peut recevoir des peignes de distribution Hager pour alimenter plusieurs disjoncteurs. Assurez-vous de choisir un peigne adapté à l'intensité (250 A) et au nombre de modules.

Quel est le degré de protection (IP) du JK218B ?

L'indice de protection est IP40 : il protège contre les corps solides de plus de 1 mm, mais n'offre pas de protection contre l'eau. Il est donc adapté aux environnements intérieurs secs.

Où trouver le schéma de câblage du JK218B ?

Le schéma de câblage est fourni dans la notice d'utilisation téléchargeable sur le site de Hager ou sur des plateformes comme notice-facile.com. Vous pouvez également contacter le service technique Hager.

MODE D'EMPLOI JK218B HAGER

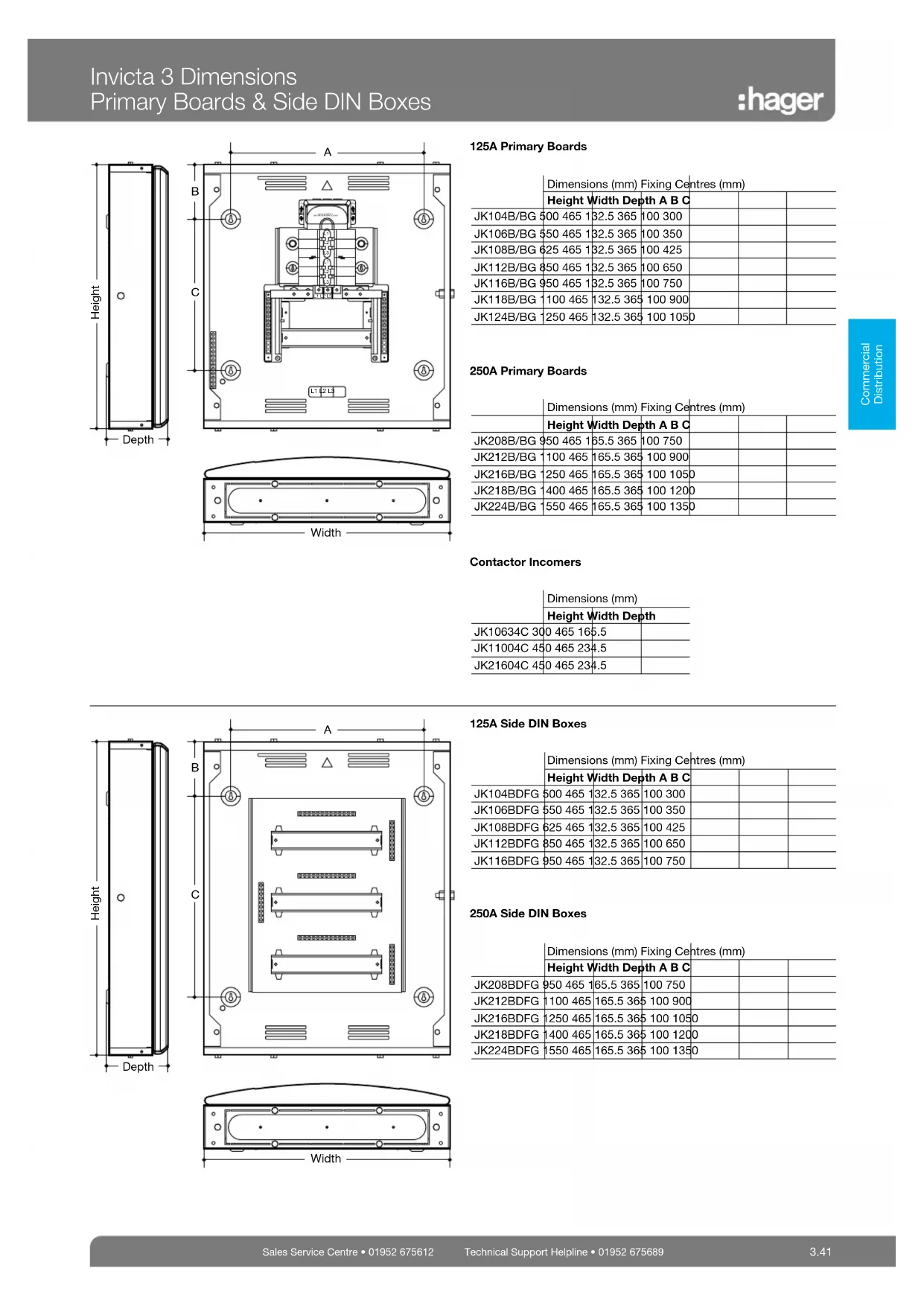

125A Primary Boards

	Dimensions (mm) Fixing Centres (mm)
	Height Width Depth A B C
JK104B/BG	500 465	132.5 365	100 300
JK106B/BG	550 465	132.5 365	100 350
JK108B/BG	625 465	132.5 365	100 425
JK112B/BG	850 465	132.5 365	100 650
JK116B/BG	950 465	132.5 365	100 750
JK118B/BG	1100 465	132.5 365	100 900
JK124B/BG	1250 465	132.5 365	100 1050

250A Primary Boards

	Dimensions (mm) Fixing Centres (mm)
	Height	Width	Depth	A	B	C
JK208B/BG	950	465	165.5	365	100	750
JK212B/BG	1100	465	165.5	365	100	900
JK216B/BG	1250	465	165.5	365	100	1050
JK218B/BG	1400	465	165.5	365	100	1200
JK224B/BG	1550	465	165.5	365	100	1350

Contactor Incomers

	Dimensions (mm)
	Height	Width	Depth
JK10634C 300	465	165.5
JK11004C 450	465	234.5
JK21604C 450	465	234.5

125A Side DIN Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height W	Width Depth A B C
JK104BDFG	500 465 1	32.5 365	100 300
JK106BDFG	550 465 1	32.5 365	100 350
JK108BDFG	625 465 1	32.5 365	100 425
JK112BDFG	850 465 1	32.5 365	100 650
JK116BDFG	950 465 1	32.5 365	100 750

250A Side DIN Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height W	Width Depth A B C
JK208BDFG	950 465	165.5 365	100 750
JK212BDFG	1100 465	165.5 365	100 900
JK216BDFG	1250 465	165.5 365	100 1050
JK218BDFG	1400 465	165.5 365	100 1200
JK224BDFG	1550 465	165.5 365	100 1350
