Type de produit	Coupe-circuits à fusibles NH
Modèle	LLK109
Marque	Hager
Tension nominale	690 V CA
Courant nominal	100 A
Nombre de pôles	3
Système de barres	185 mm
Matériau du boîtier	Polycarbonate
Indice de protection	IP20
Température de fonctionnement	-5°C à +40°C
Poids	1,5 kg
Dimensions (L × H × P)	200 × 200 × 150 mm
Normes	IEC/EN 60947-3, IEC/EN 61439-1
Entretien	Aucun entretien nécessaire en conditions normales
Sécurité	Verrouillage par cadenas (diamètre de manille 5,7-6,8 mm)
Raccordement câble	Côté droit, section jusqu'à 185 mm²
Connecteur auxiliaire	16 pôles pour déconnexion auxiliaire
Outillage optionnel	Outil d'extraction pour poignée de fusibles
Utilisation	Réservé à un électricien qualifié

FOIRE AUX QUESTIONS - LLK109 HAGER

Comment installer le LLK109 sur un système de barres 185 mm ?

L'installation s'effectue en positionnant l'appareil sur le système de barres de 185 mm. Utilisez l'outil d'extraction optionnel si nécessaire. Assurez-vous que la forme de séparation interne est conforme (4b ou 4a selon les obligations locales). Référez-vous à la notice d'installation.

Quel type de fusible utiliser avec le LLK109 ?

Utilisez uniquement des fusibles à couteaux ou des barrettes de neutre argentées conformément à l'avertissement de la notice.

Comment verrouiller l'appareil avec un cadenas ?

Le verrouillage s'effectue avec un cadenas dont le diamètre de manille est compris entre 5,7 et 6,8 mm. Placez-le sur le mécanisme de verrouillage du couvercle à charnières.

Puis-je utiliser le LLK109 comme sectionneur ?

Oui, le LLK109 est un sectionneur à fusibles conforme à la norme IEC/EN 60947-3, assurant une fonction de coupure visible et une sécurité renforcée.

Quelle est la signification de la forme de séparation interne 4b ?

La forme de séparation interne 4b est une exigence minimale pour les travaux hors tension. Pour les travaux sous tension, la forme 4a est requise, en respectant les obligations légales locales (IEC/EN 61439-2).

Comment ouvrir le couvercle du LLK109 ?

Ouvrez le couvercle en tournant la poignée à 90° puis en tirant. Le couvercle est à charnières et peut être ouvert facilement.

Quelle est la section de câble maximale pour le raccordement ?

La section de câble maximale pour le raccordement côté droit est de 185 mm².

Le LLK109 nécessite-t-il un entretien ?

Dans des conditions normales d'exploitation selon IEC/EN 61439-1, le LLK109 ne nécessite aucun entretien et est conçu pour un nombre défini de manœuvres.

Puis-je installer ce coupe-circuits moi-même ?

L'installation et la commutation doivent être effectuées par un électricien qualifié. Les non-initiés ne doivent pas intervenir en raison des risques électriques.

Où puis-je trouver les dimensions exactes du LLK109 ?

Les dimensions exactes sont fournies dans la notice d'installation. Les dimensions d'assemblage de l'unité fonctionnelle sont prévues pour un système de jeux de barres de 185 mm.

MODE D'EMPLOI LLK109 HAGER

FR Notice d'installation

DE LL ... 185mm (NH)

EN LL ... 185mm (NH)

FR LL ... 185mm (NH)

NL LL ... 185mm (NH)

EN Operating manual

Tension électrique dangereuse!

Ceci peut mener aux chocs et aux combustions électriques.

Avant d'effectuer des travaux vérifiez si les exigences de la forme de séparation interne 4b sont remplies.

(L'exigence minime pour les travaux sous tension est la forme de séparation interne 4a en respectant les obligations légales locales – IEC/EN 61439-2).

EN Warning

Le produit décrit dans cette notice d'installation ne peut être installé et commuté que par un électricien qualifié.

«Non-initiés» ne peuvent pas installer ou utiliser ces produits parce qu'ils ne peuvent pas prévoir les conséquences de leurs actes.

EN Advice

L'utilisation d'un cadenas avec un diamètre de manille de 5,7-6,8mm est recommandé.

FR Avertissement! Utiliser uniquement des fusibles à couteaux ou barrettes de neutre argentées.

Leistendeckel / Door / Couvercle à charnières / Schakeldeksel

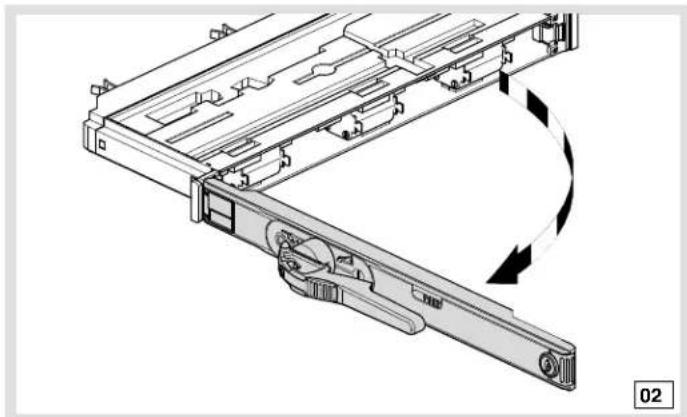

(3) Öffnen / Open / Ouvrir / Openen

En conditions d'appliquer les «conditions normales d'exploitation» selon la norme IEC/EN 61439-1 répond jusqu'à atteindre le nombre des manoeuvres spécifi ées sûrement à tous exigences selon la norme IEC/EN 60947-3 et ne nécessite aucun entretien.

EN

Leistendeckel / Door / Couvercle à charnières / Schakeldeksel

(5) Montage / Mounting / Montage/Montage

Alternance de bandes de couverture que dans la position 20° à 30°.

Gerätemontage / Unit mounting / Montage de l'appareil / Montage apparaat

Optionales Werkzeug / Optional tools / Outils optionnels / Optionele Gereedschappen

Outil d'extraction pour l'utilisation avec une poignée pour fusibles contacts à couteaux NH/

Mode d'emploi pour le strip guide des bandes de montage dans le domaine

* Entnahme der Leiste Draw out of the unit Débrochage d'une réglette Uittrekken van de strook

Kabelanschluss rechts / Cable connection, right / Raccordement câbles droit / Kabelaansluiting rechts

Buchsenleiste / Control circuit / Connecteurs à enfi chage 16-poles pour déconnexion auxiliaire / 16-polige stekkerklem voor hulpbedrading

Dimensions d'assemblage de l'unité fonctionnelle (UF) dans système de jeux de barres 185mm
