JK208BDFG - Coupe-circuits HAGER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil JK208BDFG HAGER au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Marque | Hager |
| Modèle | JK208BDFG |
| Type de produit | Coffret DIN latéral (coupe-circuits) |
| Courant nominal | 250 A |
| Hauteur | 950 mm |
| Largeur | 465 mm |
| Profondeur | 165,5 mm |
| Entraxes de fixation A | 365 mm |
| Entraxes de fixation B | 100 mm |
| Entraxes de fixation C | 750 mm |
| Poids estimé | Environ 8 kg |
| Alimentation électrique | Sans alimentation (passif) |
| Fonctions principales | Distribution et protection des circuits électriques jusqu'à 250 A |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec |
| Sécurité | Installation par un électricien qualifié ; respecter les normes électriques locales |
| Pièces détachées et réparabilité | Contacter le service client Hager pour les pièces de rechange |
| Informations générales | Conforme aux normes IEC ; usage intérieur |
FOIRE AUX QUESTIONS - JK208BDFG HAGER
Comment installer le coffret JK208BDFG ?
L'installation doit être réalisée par un électricien qualifié. Fixez le coffret au mur à l'aide des entraxes de fixation A, B et C (respectivement 365 mm, 100 mm et 750 mm). Assurez-vous que la surface est plane et résistante.
Quelle est la capacité maximale en courant du JK208BDFG ?
Le coffret est conçu pour un courant maximal de 250 A. Ne dépassez pas cette valeur pour éviter tout risque de surchauffe.
Quels types de câbles puis-je utiliser avec ce coffret ?
Utilisez des câbles adaptés à un courant de 250 A, avec une section minimale de 70 mm² en cuivre ou 95 mm² en aluminium, selon les normes en vigueur.
Le coffret JK208BDFG est-il compatible avec les disjoncteurs modulaires ?
Oui, il est conçu pour accueillir des disjoncteurs et autres appareils modulaires sur rail DIN, jusqu'à une hauteur de 950 mm.
Quels sont les dimensions exactes du produit ?
Hauteur : 950 mm, Largeur : 465 mm, Profondeur : 165,5 mm. Les entraxes de fixation sont A=365 mm, B=100 mm, C=750 mm.
Comment entretenir le coffret électrique ?
Nettoyez régulièrement l'extérieur avec un chiffon doux et sec. Ne jamais utiliser de produits abrasifs ou d'eau. Vérifiez périodiquement le serrage des connexions.
Quelles sont les précautions de sécurité à respecter ?
L'installation doit être effectuée hors tension. Respectez les distances de sécurité et les normes électriques locales. Utilisez des équipements de protection individuelle.
Où puis-je trouver des pièces de rechange pour le JK208BDFG ?
Contactez le service client Hager ou consultez le site officiel pour commander des pièces détachées comme les portes, les rails DIN ou les bornes.
Ce coffret est-il adapté à un usage extérieur ?
Non, il est prévu pour un usage intérieur uniquement. Pour une installation extérieure, utilisez un coffret adapté avec indice de protection IP approprié.
Quelle est la garantie du produit ?
La garantie standard Hager est de 2 ans à compter de la date d'achat. Conservez la facture pour toute réclamation.
Questions des utilisateurs sur JK208BDFG HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Coupe-circuits au format PDF gratuitement ! Retrouvez votre notice JK208BDFG - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JK208BDFG de la marque HAGER.

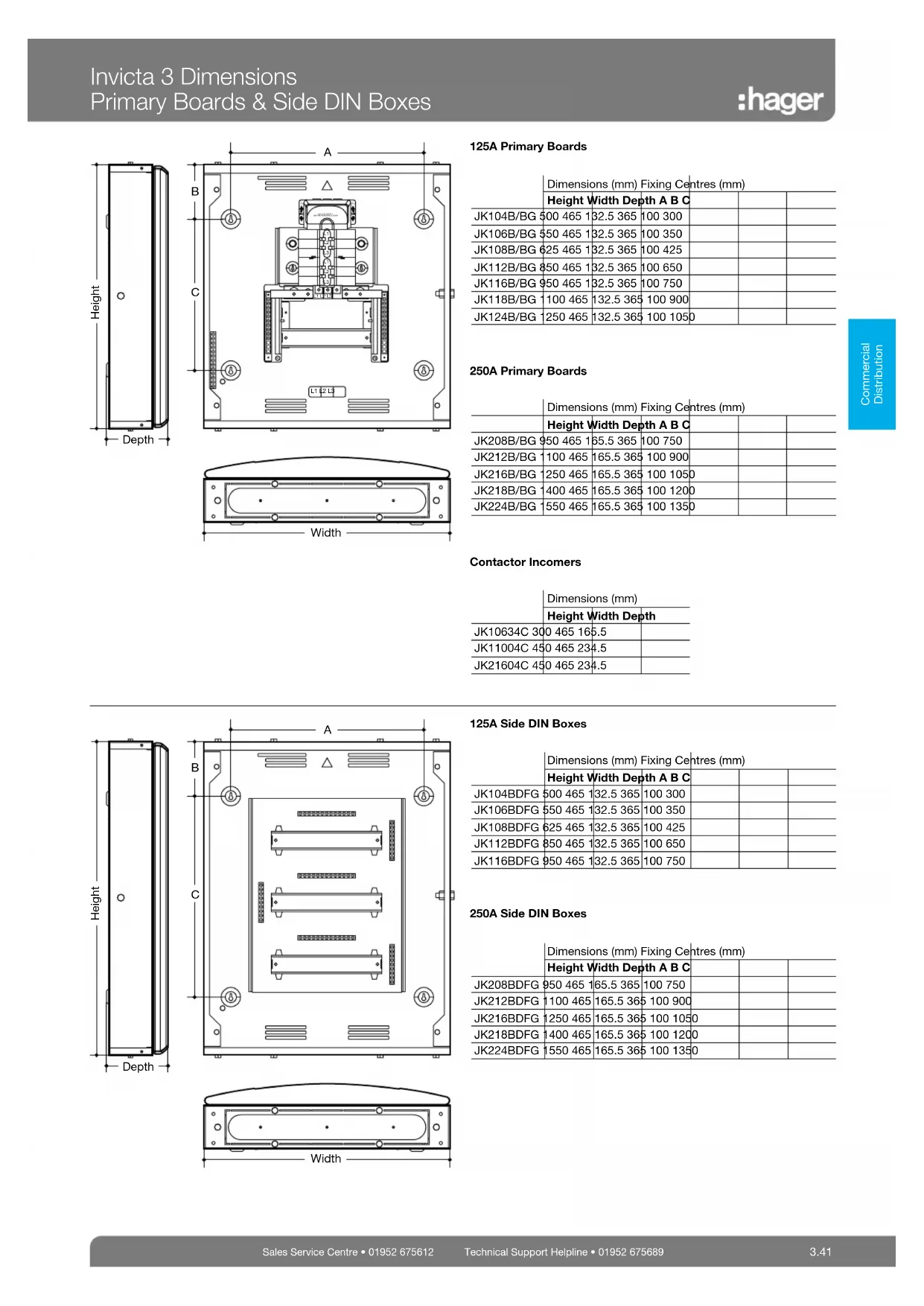

MODE D'EMPLOI JK208BDFG HAGER
125A Primary Boards
| Dimensions (mm) Fixing Centres (mm) | |||||
| Height Width Depth A B C | |||||
| JK104B/BG | 500 465 | 132.5 365 | 100 300 | ||
| JK106B/BG | 550 465 | 132.5 365 | 100 350 | ||
| JK108B/BG | 625 465 | 132.5 365 | 100 425 | ||
| JK112B/BG | 850 465 | 132.5 365 | 100 650 | ||
| JK116B/BG | 950 465 | 132.5 365 | 100 750 | ||
| JK118B/BG | 1100 465 | 132.5 365 | 100 900 | ||
| JK124B/BG | 1250 465 | 132.5 365 | 100 1050 | ||

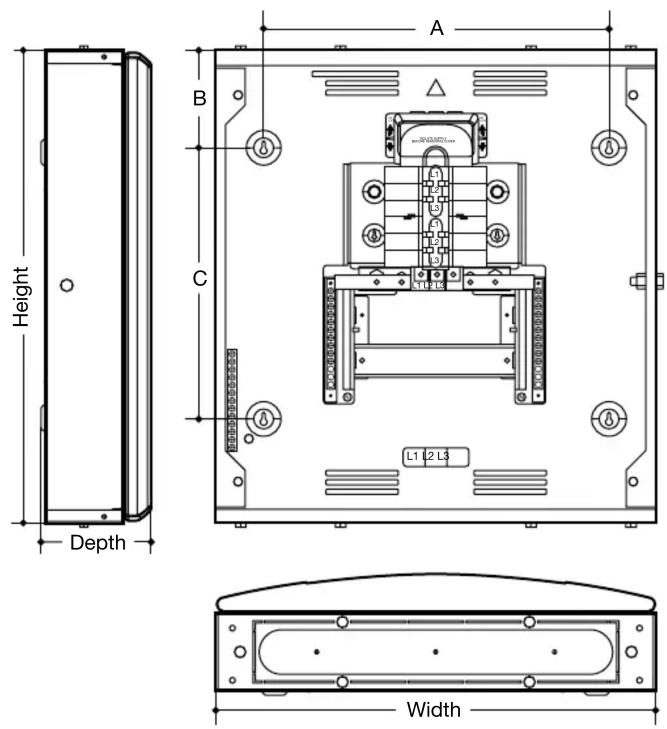

250A Primary Boards
| Dimensions (mm) Fixing Centres (mm) | ||||||
| Height | Width | Depth | A | B | C | |
| JK208B/BG | 950 | 465 | 165.5 | 365 | 100 | 750 |
| JK212B/BG | 1100 | 465 | 165.5 | 365 | 100 | 900 |
| JK216B/BG | 1250 | 465 | 165.5 | 365 | 100 | 1050 |
| JK218B/BG | 1400 | 465 | 165.5 | 365 | 100 | 1200 |
| JK224B/BG | 1550 | 465 | 165.5 | 365 | 100 | 1350 |
Contactor Incomers
| Dimensions (mm) | |||
| Height | Width | Depth | |
| JK10634C 300 | 465 | 165.5 | |
| JK11004C 450 | 465 | 234.5 | |
| JK21604C 450 | 465 | 234.5 | |
125A Side DIN Boxes
| Dimensions (mm) Fixing Centres (mm) | ||||||
| Height W | Width Depth A B C | |||||
| JK104BDFG | 500 465 1 | 32.5 365 | 100 300 | |||
| JK106BDFG | 550 465 1 | 32.5 365 | 100 350 | |||
| JK108BDFG | 625 465 1 | 32.5 365 | 100 425 | |||
| JK112BDFG | 850 465 1 | 32.5 365 | 100 650 | |||
| JK116BDFG | 950 465 1 | 32.5 365 | 100 750 | |||

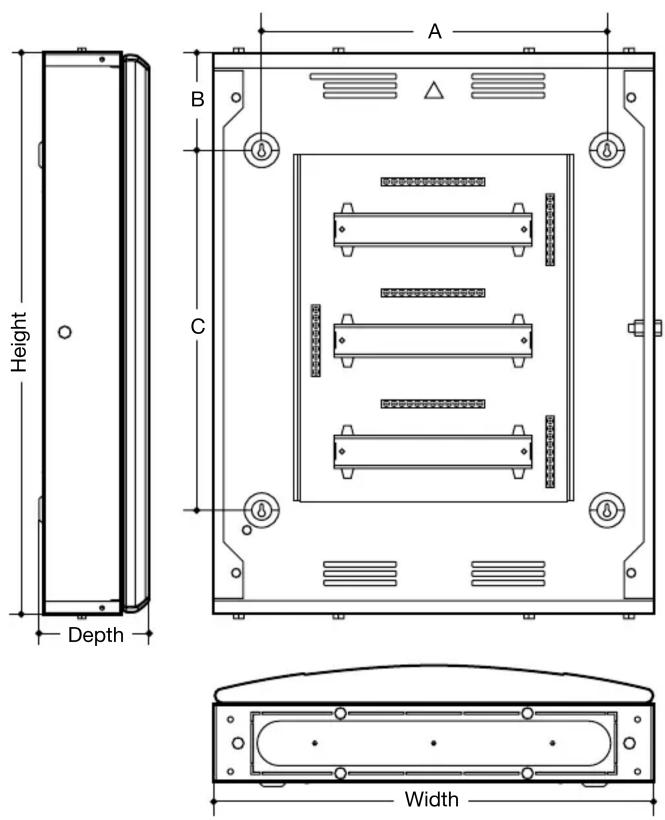

250A Side DIN Boxes
| Dimensions (mm) Fixing Centres (mm) | ||||||
| Height W | Width Depth A B C | |||||
| JK208BDFG | 950 465 | 165.5 365 | 100 750 | |||
| JK212BDFG | 1100 465 | 165.5 365 | 100 900 | |||
| JK216BDFG | 1250 465 | 165.5 365 | 100 1050 | |||
| JK218BDFG | 1400 465 | 165.5 365 | 100 1200 | |||
| JK224BDFG | 1550 465 | 165.5 365 | 100 1350 | |||
