FF312HH - Thermostat INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuterie à remontage mécanique (temporisateur à ressort)
Marque	Intermatic
Modèle	FF312HH
Alimentation	120-277 V CA, 50/60 Hz, jusqu'à 20 A (selon configuration)
Fonctions principales	Minuterie automatique avec arrêt différé ; commutation unipolaire (SPDT), bidirectionnelle ou bipolaire (DPST)
Température de fonctionnement	Non spécifiée, usage intérieur
Indice de protection	Non spécifié, usage intérieur sec
Installation	Dans un boîtier électrique standard de 6,35 cm de profondeur minimum ; remplace un interrupteur mural
Sécurité	Couper le courant au disjoncteur avant installation ; ne pas utiliser pour des applications critiques (lampes UV, saunas, etc.)
Matériau du boîtier	Plastique (plaque de cadran et bouton)
Type de connexion	Bornes à vis avec plaque d'appui ; conducteurs cuivre uniquement
Dimensions	Adapté à un coffret électrique standard de 6,35 cm de profondeur ; dimensions non précisées
Poids	Non spécifié
Garantie	Garantie limitée du fabricant ; retour au vendeur ou réclamation en ligne sur www.intermatic.com

FOIRE AUX QUESTIONS - FF312HH INTERMATIC

Comment installer le temporisateur FF312HH ?

Coupez le courant au disjoncteur. Retirez la plaque murale et débranchez l'ancien interrupteur. Dénudez les fils sur 1,25 cm, insérez-les sous les bornes à vis (cuivre uniquement) et serrez. Placez le temporisateur dans un boîtier électrique standard de 6,35 cm de profondeur en alignant le repère 'TOP'. Fixez avec les vis fournies.

Comment régler la minuterie pour un arrêt automatique ?

Tournez le bouton vers la droite jusqu'à la durée souhaitée (position sur le cadran). L'appareil coupe automatiquement le circuit après cette période. Pour les modèles SPDT en action inversée, il met sous tension en fin de cycle.

Que signifie le mode 'bypass' ou 'shuntage' ?

Sur certains modèles (avec blocage), tournez le bouton vers la gauche pour positionner 'ON' en permanence. Le temporisateur ne fonctionne pas et le circuit reste actif jusqu'à ce que vous rameniez manuellement le bouton sur 'OFF'.

Quelles sont les applications possibles avec ce temporisateur ?

Il peut commander l'éclairage, la ventilation, la climatisation, les cafetières, etc. En configuration SPDT, il permet une commande depuis deux endroits (couloirs, escaliers). En DPST, il coupe les deux fils pour des charges 208-277 V (moteurs, pompes).

Ce temporisateur peut-il remplacer un interrupteur va-et-vient ?

Oui, si le modèle est SPDT. Il peut fonctionner avec un autre temporisateur ou un interrupteur va-et-vient pour commander une charge depuis deux endroits différents.

Comment fixer la plaque de cadran sur les modèles FF ?

Pour les modèles FF (préfixe), faites glisser la plaque de cadran sur le prolongement fileté en alignant le repère 'OFF' avec le repère 'TOP' du temporisateur. Fixez avec l'écrou embouti fourni.

Comment fixer la plaque murale sur les modèles FD ?

Pour les modèles FD, utilisez une plaque standard pour interrupteur à bascule (fig. B1) ou décorative (fig. B2). L'écrou fourni maintient la plaque ; pour la plaque décorative, utilisez les vis fournies avec celle-ci dans les languettes métalliques. Ne pas trop serrer.

Que faire si le temporisateur ne s'arrête pas à la fin du cycle ?

Vérifiez que le bouton est bien enclenché sur l'arbre en forme de 'D'. Assurez-vous que la plaque de cadran n'a pas tourné ; le repère 'OFF' doit coïncider avec 'TOP'. Si le problème persiste, contactez le service garantie.

Puis-je utiliser ce temporisateur pour un chauffe-eau ou un sauna ?

Non, la notice précise de ne pas l'utiliser pour des applications où un minutage imprécis aurait des conséquences graves (lampes UV, saunas, etc.). Il est destiné à un usage domestique courant.

Comment obtenir des pièces de rechange ou une réparation ?

Contactez le service commercial Intermatic ou rendez-vous sur www.intermatic.com pour soumettre une réclamation de garantie. Les pièces de rechange ne sont pas détaillées dans la notice.

MODE D'EMPLOI FF312HH INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

Modèles "FD" uniquement (Figures B1 et B2)

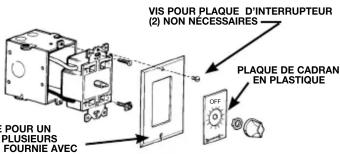

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

FIGURE B2

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPOISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que:

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

TORNILLO DE LA PLACA DE INTERRUPTOR

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermath.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermath.com ou appelez au 815-675-7000

GARANTIA LIMITADA
