FF360M - Thermostat INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuterie mécanique à ressort
Marque	Intermatic
Modèle	FF360M
Tension nominale	125-277 V~ 50/60 Hz
Courant nominal	20 A à 125 V, 10 A à 277 V, 7 A à 125 V (tungstène)
Puissance (moteur)	1 CV à 125 V, 2 CV à 250 V
Type de contact	SPDT ou DPST selon câblage
Profondeur de boîtier requise	6,35 cm minimum
Section des conducteurs	Cuivre uniquement, dénudés sur 1,25 cm
Plage de temporisation	De 1 minute à 12 heures (sel réglage)
Fonctionnement automatique	Rotation à droite pour mise en marche, arrêt automatique en fin de cycle
Mode shunt (blocage)	Rotation à gauche pour arrêt et maintien en position ON
Applications typiques	Éclairage, ventilation, climatisation, moteurs, pompes
Compatibilité boîtier	Boîtier électrique standard vertical
Fixation murale	Plaque de cadran incluse, plaque murale standard requise pour modèles FD
Repère d'orientation	Marquage TOP sur le boîtier du temporisateur
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Couper l'alimentation au disjoncteur avant installation. Ne pas utiliser pour applications critiques (UV, sauna).
Pièces détachées	Vis, écrous, plaques fournis. Pièces disponibles via service après-vente Intermatic.
Garantie	Garantie fabricant : retour au vendeur ou formulaire en ligne sur www.intermatic.com
Pays d'origine	Fabriqué par Intermatic, États-Unis

FOIRE AUX QUESTIONS - FF360M INTERMATIC

Comment installer le temporisateur FF360M ?

Coupez le courant au disjoncteur. Remplacez un interrupteur mural standard dans un boîtier de 6,35 cm de profondeur. Dénudez les fils sur 1,25 cm, insérez-les sous les plaques d'appui des bornes à vis (cuivre uniquement), serrez bien. Fixez le temporisateur au boîtier avec les longues vis fournies.

Quelle est la différence entre les modèles FF et FD ?

Les modèles FF (comme FF360M) sont fournis avec une plaque de cadran argentée qui se fixe directement sur le prolongement fileté. Les modèles FD nécessitent une plaque murale standard (à bascule ou décorative) en plus de la plaque de cadran fournie.

Comment régler la temporisation ?

Tournez le bouton vers la droite jusqu'à la position souhaitée. Le temporisateur éteindra automatiquement le circuit après la durée sélectionnée. Pour les modèles à blocage, tournez vers la gauche pour maintenir l'appareil allumé en continu.

Puis-je utiliser ce temporisateur pour un moteur de pompe ?

Oui, pour les modèles DPST adaptés aux moteurs de grande puissance. Vérifiez les spécifications : tension 208-277 V, courant adapté. Pour une pompe 120 V, utilisez un modèle SPDT.

Que faire si le bouton ne tourne pas facilement ?

Assurez-vous que le bouton est bien enfoncé sur l'arbre en forme de D. Ne forcez pas. Si le problème persiste, vérifiez que la plaque de cadran est correctement alignée et que l'écrou n'est pas trop serré.

Le temporisateur est-il adapté pour l'éclairage extérieur ?

Oui, il peut commander l'éclairage extérieur, à condition d'être installé dans un boîtier étanche adapté à l'extérieur. Suivez les normes électriques locales.

Comment remplacer le temporisateur défectueux ?

Coupez l'alimentation. Débranchez les fils des bornes à vis. Retirez le vieux temporisateur du boîtier. Installez le nouveau en suivant les instructions d'installation. Utilisez toujours des conducteurs en cuivre.

Quelle est la durée de vie du ressort ?

Les temporisateurs à ressort Intermatic sont conçus pour des milliers de cycles. Une utilisation normale dans les limites électriques spécifiées assure une longue durée de vie. Si le ressort faiblit, le produit doit être remplacé.

Puis-je utiliser ce temporisateur pour un sauna ou lampe UV ?

Non, ce temporisateur n'est pas conçu pour des applications où un minutage imprécis peut avoir des conséquences graves. N'utilisez pas pour saunas, lampes UV, etc.

Où puis-je trouver la notice complète ?

Téléchargez la notice au format PDF gratuitement sur notice-facile.com en recherchant le modèle FF360M. Vous pouvez aussi demander une traduction dans votre langue via le formulaire sur le site.

MODE D'EMPLOI FF360M INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

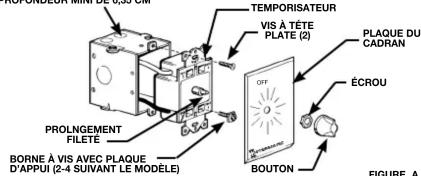

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

Modèles "FD" uniquement (Figures B1 et B2)

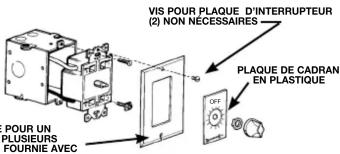

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

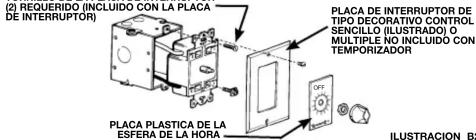

FIGURE B2

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

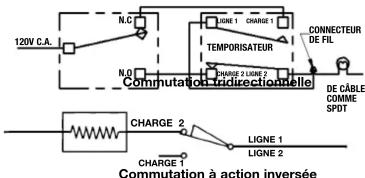

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.
