| Type de produit | Thermostat / Temporisateur à ressort |
| Marque | Intermatic |
| Modèle | FF34HH |
| Catégorie | Thermostat |
| Tension nominale | 125 V, 150 V, 277 V CA, 50/60 Hz |
| Courant nominal | 20 A (125 V), 10 A (150 V), 10 A (277 V), 7 A (125 V tungstène) |
| Puissance maximale | 2 CV (chevaux vapeur) à 250 V |
| Type de contact | SPST, SPDT, DPST (selon modèle) |
| Montage | Dans boîtier mural standard de 6,35 cm de profondeur minimum |
| Fonctions principales | Minuterie automatique, shuntage manuel (arrêt forcé), commutation unipolaire/bipolaire/tridirectionnelle |
| Alimentation | Sans pile, mécanique à ressort, alimenté par le circuit |
| Plage de temporisation | De quelques minutes à plusieurs heures (cadran rotatif) |
| Matériaux | Plastique pour le cadran, métal pour les contacts et vis |
| Conducteurs | Cuivre uniquement, dénudés sur 1,25 cm |
| Entretien et nettoyage | Essuyer avec un chiffon sec et doux. Ne pas utiliser de solvants. |
| Sécurité | Couper le courant au disjoncteur avant installation. Ne pas utiliser pour des applications critiques. |
| Pièces détachées et réparabilité | Contactez le service après-vente Intermatic. Pièces non spécifiées. |
| Garantie | Garantie limitée. Voir site www.intermatic.com ou téléphone 819-675-7003 |
| Notice originale | 2 pages, français, disponible en téléchargement PDF |
FOIRE AUX QUESTIONS - FF34HH INTERMATIC
Questions des utilisateurs sur FF34HH INTERMATIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice FF34HH - INTERMATIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FF34HH de la marque INTERMATIC.
MODE D'EMPLOI FF34HH INTERMATIC
Caractéristiques Des Interrupteurs:
CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène
INSTRUCTIONS D'INSTALLATION.
Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.
ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)
INSTALLATION:
Suivant le type de temporisateur à ressort, il peut s'avérer
nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").
-
Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.
-
Retirer la plaque murale et débrancher
l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.
- Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.



- Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.
Modèles "FF" uniquement (Voir Figure "A")
-
Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").
-
Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").
COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM
- Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.
REMARQUE:
En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.
- Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.
NE PAS TROP SERRER.
- Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque
du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.
MODE D'EMPLOI DU TEMPORISATEUR:
FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.
SHUNTAGE DU TEMPORISATEUR: (Modèles à "blocage" uniquement)-Tourner vers la gauche pour obtenir l'arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur "ON" jusqu'à ce que le bouton soit ramené manuellement sur "OFF"
APPLICATIONS:
Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:
Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle
SPDT
Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que
- Vestibular
- vestibules
• Corridors - Entrepöts
- Entages
Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:
• Moteurs de grande puissance
• Pomnes
• Éclairage intérieur
• Éclairage interneur
• Éclairage extérieure
• Eclairage extérieur

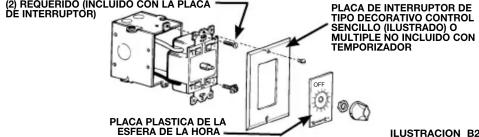

TORNILLO DE LA PLACA DE INTERRUPTOR

