FF46H - Thermostat INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuterie à ressort programmable (thermostat/temporisateur)
Marque	Intermatic
Modèle	FF46H
Tension nominale	125 V, 150 V, 250 V, 277 V CA 50/60 Hz
Courant nominal	20 A (125 V CA), 10 A (150 V CA), 10 A (277 V CA), 7 A (125 V tungstène)
Puissance moteur	1 CV (125 V CA), 2 CV (250 V CA)
Profondeur minimale du coffret	6,35 cm
Type de connexion	Bornes à vis avec plaque d’appui (conducteurs cuivre uniquement)
Fonction principale	Minuterie automatique pour éclairage, ventilation, climatisation
Modes de fonctionnement	Automatique (rotation à droite), shunt (rotation à gauche, modèles à blocage)
Configurations polaires	Unipolaire, tridirectionnel (SPDT), bipolaire (DPST)
Installation	Remplace un interrupteur mural standard dans un coffret vertical
Matériau du boîtier	Plastique (plaque de cadran et corps)
Couleur de la plaque	Argenté métallique (modèles FF), blanc/ivoire (modèles FD)
Contenu de la boîte	Temporisateur, écrou, vis, plaque de cadran, bornes à vis
Poids (estimé)	100 g
Utilisation prévue	Intérieur
Garantie	Limitée, retour au vendeur ou formulaire en ligne
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits chimiques
Sécurité	Couper le courant avant installation ; ne pas utiliser pour applications critiques (UV, saunas)

FOIRE AUX QUESTIONS - FF46H INTERMATIC

Comment installer le temporisateur FF46H ?

Coupez d’abord le courant au disjoncteur. Retirez la plaque murale existante et l’interrupteur. Dénudez les fils sur 1,25 cm, insérez-les dans les bornes à vis fournies et serrez fermement. Fixez le temporisateur dans un coffret standard de 6,35 cm de profondeur, repère 'TOP' vers le haut. Replacez la plaque de cadran et le bouton.

Quels types de fils utiliser ?

Utilisez uniquement des conducteurs en cuivre. Dénudez l’extrémité sur 1,25 cm conformément au gabarit au dos du temporisateur.

Comment régler la minuterie en mode automatique ?

Tournez le bouton vers la droite jusqu’à l’heure désirée. Le temporisateur mettra hors tension le système à la fin de la période programmée. Pour les applications à action inversée (SPDT), il mettra sous tension.

Que signifie la position 'shunt' (blocage) ?

Sur les modèles à blocage, tournez le bouton vers la gauche pour l’arrêt. Le temporisateur ne fonctionne pas mais le circuit reste fermé (ON) jusqu’à ce que vous rameniez manuellement le bouton sur OFF.

Puis-je utiliser ce temporisateur pour un sauna ou une lampe UV ?

Non, ce temporisateur ne doit pas être utilisé pour des applications où un minutage imprécis aurait des conséquences graves, comme les lampes UV ou les saunas.

Quelle est la tension maximale supportée ?

Le temporisateur supporte jusqu’à 277 V CA 50/60 Hz. Consultez les caractéristiques pour les courants associés : 20 A à 125 V, 10 A à 277 V, etc.

Comment câbler en configuration tridirectionnelle ?

Utilisez le temporisateur avec un commutateur tridirectionnel ou deux temporisateurs. Suivez le schéma de la notice : reliez la ligne 1 et ligne 2 aux bornes appropriées (COM, NC, ND) pour commander une charge depuis deux endroits.

Le bouton ne tourne pas ou ne reste pas en position, que faire ?

Vérifiez que le bouton est correctement enfoncé sur l’arbre (section en D). Assurez-vous que le repère 'OFF' de la plaque coincide avec 'TOP'. Si le problème persiste, le mécanisme à ressort peut être défectueux ; contactez le service client.

Quelle plaque murale faut-il utiliser pour les modèles FD ?

Les modèles FD nécessitent une plaque standard pour interrupteur à bascule ou de type décoratif (non fournie). Utilisez les vis fournies avec la plaque ou l’écrou du temporisateur pour la fixer.

Y a-t-il une garantie pour ce produit ?

Oui, une garantie limitée est offerte. Vous pouvez retourner le produit au vendeur ou remplir un formulaire en ligne sur www.intermatic.com. Pour plus d’informations, appelez le 815-675-7000.

MODE D'EMPLOI FF46H INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

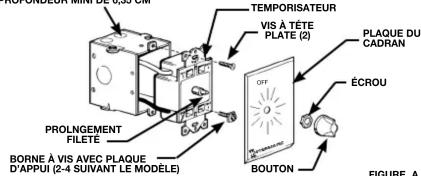

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNÉ À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

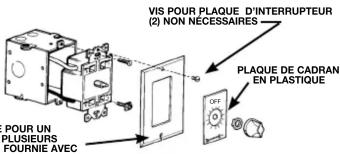

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTREE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

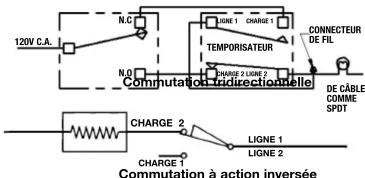

120V C.A. N.C N.D COMmutation tridirectionnelle LIGNE 1 CHARGE 1 TEMPORISATEUR BHARIE 2 LIGNE 2 CONNECTEUR DE FIL DE CÂBLE COMME SPOT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 1 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance
- Pomnes
• Éclairage intérieur
- Éclairage extérieur

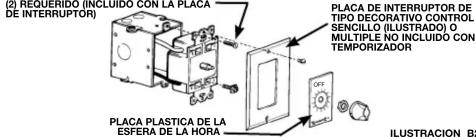

TORNILLO DE LA PLACA DE INTERRUPTOR

2) REQUERIDO (INCLUIDO CON LA PLACA DE INTERRUPTOR) PLACA DE INTERRUPTOR DE TIPO DECORATIVO CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADOR PLACA PLASTICA DE LA ESFERA DE LA HORA ILUSTRACION B2

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermath.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermath.com ou appelez au 815-675-7000
