FF30MC - Thermostat INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Temporisateur à ressort (minuterie mécanique)
Marque	Intermatic
Modèle	FF30MC
Catégorie	Thermostat / Minuterie
Tension d'alimentation	125 V / 250 V AC, 50/60 Hz
Courant maximal	20 A à 125 V AC, 10 A à 250 V AC
Puissance maximale	2 CV à 125 V, 2 CV à 250 V
Configuration des contacts	SPDT (unipolaire bidirectionnel) ou DPST (bipolaire) selon câblage
Profondeur minimale du coffret	6,35 cm (boîte électrique standard)
Type de montage	Mural, remplace un interrupteur standard
Matériau du boîtier	Plastique
Plaque de cadran	Plastique argenté métallique (modèles FF) ou ivoire/blanc (modèles FD)
Fonctionnement	Minuterie mécanique à ressort : rotation manuelle pour régler la durée
Plage de temporisation	De quelques minutes à plusieurs heures (selon réglage)
Fonction shuntage (blocage)	Permet de maintenir le circuit fermé en tournant le bouton à gauche
Applications typiques	Éclairage, ventilation, climatisation, moteurs, pompes
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas lubrifier
Sécurité	Couper le courant au disjoncteur avant installation
Garantie	Garantie totale, retour au vendeur ou réclamation en ligne
Pièces détachées	Écrous, vis, plaques fournies ; contacter Intermatic pour pièces
Certification	Conforme aux normes électriques (non spécifié)

FOIRE AUX QUESTIONS - FF30MC INTERMATIC

Comment installer le temporisateur FF30MC ?

Coupez d'abord le courant au disjoncteur. Retirez la plaque murale existante. Dénudez les fils sur 1,25 cm et insérez-les sous les bornes à vis (fournies). Serrez bien. Insérez le temporisateur dans un coffret de 6,35 cm de profondeur en alignant le repère TOP vers le haut. Fixez avec les longues vis. Pour les modèles FF, glissez la plaque de cadran sur le prolongement fileté et fixez avec l'écrou.

Comment régler la durée de temporisation ?

Tournez le bouton du temporisateur vers la droite jusqu'à l'heure souhaitée sur le cadran. Le système s'éteindra automatiquement à la fin de la période. Pour un fonctionnement inverse (SPDT câblé en action inversée), le système se mettra sous tension à la fin.

Que faire si le temporisateur ne s'arrête pas ?

Vérifiez que le bouton n'est pas en position de shuntage (tourné à gauche). Dans cette position, le temporisateur est bloqué en position ON. Ramenez le bouton manuellement sur OFF pour désactiver le shuntage.

Puis-je utiliser ce temporisateur pour un moteur de pompe ?

Oui, le FF30MC convient aux moteurs de puissance jusqu'à 2 CV sous 125 V ou 250 V AC. Assurez-vous que le câblage corresponde à la configuration DPST si vous devez commuter les deux côtés du circuit.

Comment câbler le temporisateur en commutation tridirectionnelle ?

Utilisez deux temporisateurs ou un temporisateur et un interrupteur tridirectionnel. Connectez le fil commun (COM) à la charge, et les fils L1 et L2 (ou LIGNE 1 et LIGNE 2) selon le schéma. Consultez le schéma de câblage dans la notice pour les détails.

Quel type de plaque murale dois-je utiliser ?

Pour les modèles FF (préfixe FF), le temporisateur est livré avec une plaque argentée métallique. Pour les modèles FD, procurez-vous une plaque standard pour interrupteur à bascule ou décorative (non fournie).

Le temporisateur fait du bruit, est-ce normal ?

Un léger déclic mécanique est normal lors de la rotation du ressort. Si le bruit est excessif ou si le mécanisme semble bloqué, vérifiez que le bouton n'est pas forcé et que le temporisateur est correctement installé. Ne lubrifiez pas.

Comment nettoyer le temporisateur ?

Utilisez un chiffon doux et sec pour essuyer la plaque et le boîtier. N'utilisez pas de nettoyants liquides ou abrasifs. Ne démontez pas le mécanisme interne.

Que faire en cas de perte de l'écrou ou des vis ?

Contactez le service client Intermatic ou le revendeur pour obtenir des pièces de rechange. Référencez le modèle FF30MC. Vous pouvez également utiliser des vis standard adaptées au coffret électrique.

Comment réinitialiser le temporisateur après une coupure de courant ?

Le temporisateur mécanique ne nécessite pas de réinitialisation. Tournez simplement le bouton sur la durée souhaitée. Si le ressort est déchargé, tournez à fond à droite puis laissez-le revenir à zéro avant de régler à nouveau.

MODE D'EMPLOI FF30MC INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dns lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité
2. Retirer la plaque murale et débrancher
   l'interrupteur de coffret électrique vertical.
3. Dépuder l'extrémité des fils sur une
4. Béduer l'extremite des îns sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisateur au coffret au moyen des deux longues vis fournies.

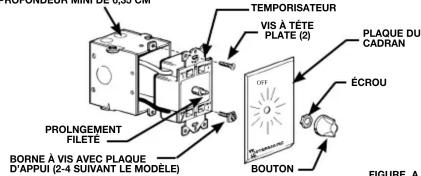

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").
2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNÉ À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE: En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néammoins utilisées, il faut les vertes et les courants de la plaque, en out en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies acc, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coïncide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

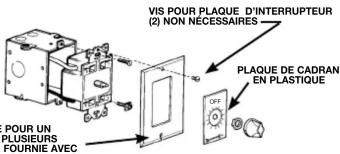

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à "blocage" uniquement)-Tourner vers la gauche pour obtenir l'arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur "ON" jusqu'à ce que le bouton soit ramené manuellement sur "OFF"

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

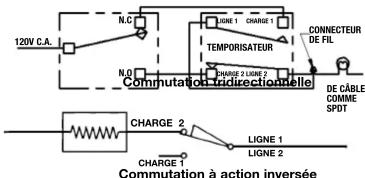

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que:

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

120V C.A. N.C N.D COMmutation tridirectionnelle LIGNE 1 CHARGE 1 TEMPORISATEUR BHARIE 2 LIGNE 2 CONNECTEUR DE FIL DE CÂBLE COMME SPOT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 1 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.

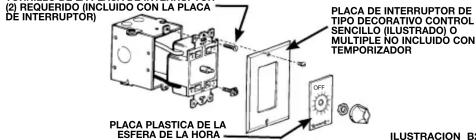

TORNILLO DE LA PLACA DE INTERRUPTOR

(2) REQUERIDO (INCLUIDO CON LA PLACA DE INTERRUPTOR) PLACA DE INTERRUPTOR DE TIPO DECORATIVO CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADOR PLACA PLASTICA DE LA ESFERA DE LA HORA ILUSTRACION B2
