FF6H - Thermostat INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Temporisateur à ressort (minuterie)
Marque	Intermatic
Modèle	FF6H
Tension nominale	125/250/277 V AC, 50/60 Hz
Courant nominal	20 A à 125 V, 10 A à 250 V/277 V
Puissance moteur	2 CV à 125 V et 250 V
Profondeur minimale du coffret	6,35 cm (coffret standard)
Type de montage	Mural, dans coffret électrique standard
Configuration polaire	Unipolaire, tridirectionnel (SPDT), bipolaire (DPST)
Fonctionnement	Automatique par ressort, réglable jusqu'à 60 minutes (estimation)
Fonctions spéciales	Shuntage (modèles à blocage), commutation tridirectionnelle, action inversée
Matériau du boîtier	Plastique (argenté, ivoire ou blanc selon modèle)
Plaque fournie	Plaque de cadran en plastique avec écrou de fixation
Bornes de connexion	Bornes à vis avec plaque d'appui (2 à 4 selon modèle)
Conducteurs autorisés	Cuivre uniquement, dénudés sur 1,25 cm
Protection	Nécessite coupure du courant au disjoncteur avant installation
Applications	Éclairage, ventilation, climatisation, moteurs, pompes
Garantie	Limitée, voir notice ou site Intermatic
Dimensions approximatives	Adapté à un coffret standard de 6,35 cm de profondeur

FOIRE AUX QUESTIONS - FF6H INTERMATIC

Comment installer le temporisateur Intermatic FF6H ?

Coupez le courant au disjoncteur. Retirez la plaque murale existante. Dénudez les fils sur 1,25 cm et insérez-les sous les bornes à vis (cuivre uniquement). Serrez les vis. Placez le temporisateur dans un coffret de 6,35 cm de profondeur en alignant le repère TOP. Fixez avec les vis fournies. Pour les modèles FF, glissez la plaque de cadran et fixez avec l'écrou. Pour les modèles FD, utilisez une plaque standard.Ne pas trop serrer.

Quelle est la tension et le courant supportés par ce temporisateur ?

Le temporisateur supporte 20 A à 125 V AC, 10 A à 250 V AC et 10 A à 277 V AC. Pour les moteurs, il peut commander jusqu'à 2 CV à 125 V ou 250 V. La fréquence est de 50/60 Hz.

Peut-on utiliser ce temporisateur pour des applications critiques comme un sauna ?

Non, ce temporisateur ne doit pas être utilisé pour des applications où un minutage imprécis pourrait avoir des conséquences graves (lampes UV, saunas, etc.). Il est destiné à des usages courants comme l'éclairage, la ventilation ou la climatisation.

Comment régler la durée de fonctionnement automatique ?

Tournez le bouton vers la droite jusqu'à l'heure souhaitée. Le temporisateur mettra le circuit hors tension à la fin de la période programmée. Pour une action inversée (mise sous tension différée), utilisez le câblage SPDT.

Que signifie le shuntage sur certains modèles ?

Sur les modèles à blocage, tourner le bouton vers la gauche permet un arrêt manuel. Le circuit reste alors sous tension (ON) jusqu'à ce que le bouton soit ramené manuellement sur OFF. Cela permet de contourner temporairement la minuterie.

Comment câbler le temporisateur en commutation tridirectionnelle ?

Utilisez deux temporisateurs ou un temporisateur et un commutateur tridirectionnel. Connectez les bornes comme indiqué dans le schéma de la notice : ligne 1, ligne 2, charge 2 et charge 3. Cela permet de commander un même circuit depuis deux endroits différents (ex. couloir, vestibule).

Quel type de plaque murale faut-il pour les modèles FD ?

Pour les modèles FD, vous devez utiliser une plaque standard pour interrupteur à bascule (figure B1) ou décorative (figure B2). La plaque n'est pas fournie avec le temporisateur. Fixez-la avec les vis fournies avec la plaque, sans trop serrer.

Que faire si le bouton ne s'enclenche pas correctement ?

Assurez-vous que le trou en forme de D du bouton s'adapte bien à la section en D de l'arbre. Appuyez fermement pour que l'indicateur soit centré sur OFF. Si le bouton tourne librement, vérifiez l'alignement et l'écrou de fixation.

Comment entretenir le temporisateur ?

Aucun entretien particulier n'est nécessaire. Nettoyez l'extérieur avec un chiffon sec. Ne pas utiliser de produits chimiques. Vérifiez périodiquement le serrage des vis de bornes. Si le temporisateur ne fonctionne plus, contactez le service après-vente.

Où trouver la garantie et le service après-vente ?

La garantie limitée est assurée par Intermatic Incorporated. Vous pouvez retourner le produit au vendeur ou remplir un formulaire en ligne sur www.intermatic.com. Pour toute assistance, appelez le 819-675-7000 ou consultez la page http://www.Intermatic.com.

MODE D'EMPLOI FF6H INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPOISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

120V C.A. N.C N.D COMmutation tridirectionnelle LIGNE 1 CHARGE 1 TEMPORISATEUR CHARGE 2 LIGNE 2 CONNECTEUR DE FIL. DE CÂBLE COMME SPUT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 1 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

TORNILLO DE LA PLACA DE INTERRUPTOR

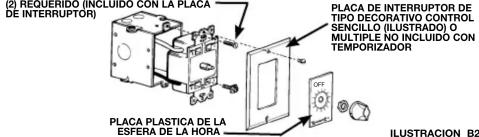

2 REQUERIDO (INCLUIDO CON LA PLACA DE INTERRUPTOR) PLACA DE INTERRUPTOR DE TIPO DECORATIVO CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADOR PLACA PLASTICA DE LA ESFERA DE LA HORA ILUSCRACION B2

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermath.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermath.com ou appelez au 815-675-7000

GARANTIA LIMITADA
