FD12HHW - Thermostat INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Temporisateur à ressort mécanique
Marque	Intermatic
Modèle	FD12HHW
Catégorie	Thermostat (temporisateur)
Tension nominale	125 V AC / 250 V AC / 277 V AC, 50/60 Hz
Courant nominal	20 A @ 125 V AC, 10 A @ 150 V AC, 10 A @ 277 V AC, 7 A @ 125 V AC (tungstène)
Puissance moteur	2 CV @ 125 V AC, 2 CV @ 250 V AC
Configurations polaires	SPST, SPDT, DPST
Profondeur minimale du coffret	6,35 cm
Type d'installation	Mural, dans un coffret électrique standard
Matériau du cadran	Plastique (ivoire, blanc ou autre couleur)
Fonctions	Minuterie programmable, arrêt manuel (shuntage sur modèles à blocage)
Applications	Éclairage, ventilation, climatisation, pompes, moteurs
Sécurité	Couper le courant avant installation ; ne pas utiliser pour applications critiques (UV, saunas)
Garantie	1 an (limitée)
Entretien	Aucun entretien particulier requis
Poids	Environ 0,2 kg (estimation)

FOIRE AUX QUESTIONS - FD12HHW INTERMATIC

Comment installer le temporisateur Intermatic FD12HHW ?

Coupez d'abord le courant au disjoncteur. Retirez la plaque murale existante et l'interrupteur. Dénudez les fils sur 1,25 cm, insérez-les sous les bornes à vis (cuivre uniquement) et serrez fermement. Placez le temporisateur dans un coffret électrique standard de 6,35 cm de profondeur en alignant le repère 'TOP'. Fixez avec les vis fournies. Pour les modèles FD, installez une plaque murale standard à bascule ou décorative, puis fixez le cadran en plastique avec l'écrou fourni (ne pas trop serrer).

Quelle est la tension d'alimentation de ce temporisateur ?

Le temporisateur fonctionne sous 125 V, 250 V ou 277 V AC, 50/60 Hz. Il est conçu pour des circuits de 20 A max à 125 V, 10 A à 150 V, 10 A à 277 V, et 7 A pour les charges tungstène à 125 V.

Comment régler la minuterie ?

Tournez le bouton vers la droite jusqu'à l'heure souhaitée. Le temporisateur coupera automatiquement le circuit à la fin de la période programmée. Pour un arrêt manuel (modèles à blocage), tournez vers la gauche jusqu'à la position 'OFF'.

Quels types de charges puis-je commander avec ce temporisateur ?

Ce temporisateur peut commander l'éclairage, la ventilation, la climatisation, les pompes, les moteurs de petite puissance et d'autres appareils électriques. Il est disponible en versions SPST, SPDT et DPST pour différentes applications.

Puis-je utiliser ce temporisateur pour des applications critiques comme des lampes UV ou des saunas ?

Non, ce temporisateur ne doit pas être utilisé pour des applications où un minutage imprécis pourrait avoir des conséquences graves, comme les lampes à rayons ultraviolets ou les saunas.

Comment shunter le temporisateur (le mettre en position toujours allumé) ?

Sur les modèles avec fonction 'blocage', tournez le bouton vers la gauche jusqu'à la butée. Le temporisateur reste inactif et le circuit reste fermé jusqu'à ce que vous rameniez manuellement le bouton sur 'OFF'.

Quelle plaque murale utiliser avec le modèle FD12HHW ?

Le modèle FD nécessite une plaque murale standard pour interrupteur à bascule ou de type décoratif (non fournie). Fixez-la avec les vis fournies avec la plaque, ou utilisez l'écrou fourni avec le temporisateur pour les plaques à bascule.

Que faire si le temporisateur ne fonctionne pas correctement ?

Vérifiez que l'installation est correcte (bon serrage des vis, fils en cuivre uniquement, repère 'TOP' aligné). Assurez-vous que le coffret a la profondeur minimale de 6,35 cm. Si le problème persiste, contactez le service après-vente Intermatic.

Quelle est la garantie de ce produit ?

Intermatic offre une garantie limitée d'un an à compter de la date d'achat contre les vices de matériau ou de fabrication. Elle ne couvre pas les dommages accidentels, les modifications non autorisées ou l'usure normale.

Puis-je commander un temporisateur de remplacement ou des pièces détachées ?

Pour des pièces ou un remplacement, retournez le produit au point de vente ou expédiez-le à Intermatic (7777 Winn Rd., Spring Grove, IL 60081) avec une preuve d'achat. Consultez le site intermatic.com pour plus d'informations.

MODE D'EMPLOI FD12HHW INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dns lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". Si l'est fourni avec une petite plaque en plastique ivoire, blanche ou de d'une autre couleur (modèles à prefix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou le type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher l'interrupteur de coffret électrique vertical

3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

4. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes `a vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisateur au coffret au moyen des deux longues vis fournies.

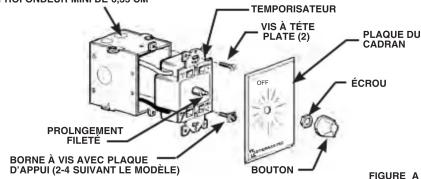

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU BORNÉ À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETE OFF BOUTON FIGURE A

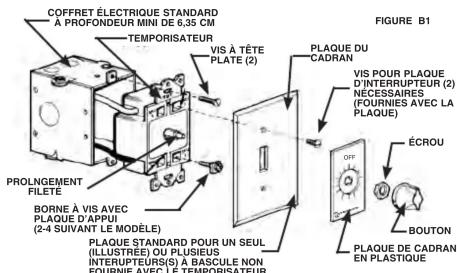

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies acc elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETÉ BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÈLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERPUER(S) À BASCULE NON FOURNIE AVEC LE TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NECESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NECESSAIRES PLAQUE DE CADRAN EN PLASTIQUE DE POUR UN PLUSIEURS FOURNE AVEC

PLAQUE DÉ CORATIVE POUR UN
SEUL (ILLUSTREE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEO
INTERRUPTEURS NOR LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

11. Rétablir le courant.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à "blocage" uniquement)-Tourner vers la gauche pour obtenir l'arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur "ON" jusqu'à ce que le bouton soit ramené manuellement sur "OFF"

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-dessus:

SPST

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que:

- Cafetieres électriques

- Eclairage

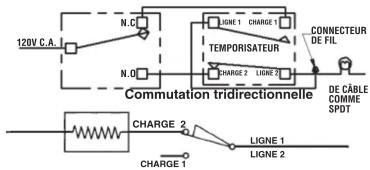

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles servent à commander un système depuis deux endroits différents tels que:

- Vestibules

• Corridors

• Conductor

- Entrepots

- Entages

Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

- Pomnes

• Éclairage

• Éclairage interneur • Éclairage extérieure

• Eclairage extérieur

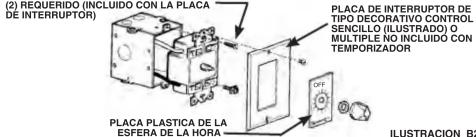

TORNILLO DE LA PLACA DE INTERRUPTOR

(2) REQUERIDO (INCLUIDO CON LA PLACA DE INTERRUPTOR) PLACA DE INTERRUPTOR DE TIPO DECORATIVO CONTROL SENCILLO (ILUSTRADO) O MULTIPLE NO INCLUIDO CON TEMPORIZADOR PLACA PLASTICA DE LA ESFERA DE LA HORA ILUSTRACION B2

Si dans un délai de un (1) an à compter de la date d'achat, ce produit s'avère défectueux pour vice de matériau ou de fabrication, Intermatic Incorporated le réparer ou le remplacera, la décision appartenant Intermatic Incorporated, sans frais. Cette garantie ne concerne que l'acheteur initial et n'est pas transférable. Cette garantie ne couvre pas : (a) dommages occasionnés par accident, chute ou abus lors de manipulations, cas fortuits ou toute négligence ; (b) unités ayant subi à des réparations non autorisées, ouvertes, démontées ou modifiés d'une quelconque façon ; (c) unités qui ne sont pas utilisés conformément aux instructions ; (d) dommages supérieurs au coût du produit (e) éclairage sécié au boucoule, DEL et batteries (f) la finition d'une partie du produit, que les usres sur le arfaçé et/ou le vieillissement climatique qui sont considérés comme une usure normale ; (g) dommages ayant lieu pendant le transport, frais initaux d'installation, de désinstallation ou de réinstallation.

INTERMATIC INCORPORATED N'ENDOSSE AUCUNE RESPONSABILITÉ QUANT AUX DOMMAGES ACCESSOIRES OU INDIRECTS. CERTAINES PROVINCES NE PERMITTENT PAS D'EXCLUSIONS OU DE LIMITATIONS AUX DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, LA LIMITE INDIQUÉE CI-DESSUS PEUT NE PAS VOUS CONCERNER. DES TRANSFERENCES ET D'ADAPTABILITÉ ÀS ÉRÉS TATIÈRES ET D'ADAPTABILITÉ ÀS ÉRÉS TATIÈRES OU TACITES TOUTLES LES GARANTIES TACITES Y COMPRIS LA GARANTIE DE COMMERCIALISATION ET CELLE D'ADAPTABILITÉ ÀS DES FINS PARTICULIÈRES SONT MODIFIÉES CI-PRÉSENTES POUR N'EXISTER QUE TELLES QUELLES DANS CETTE GARANTIE LIMITÉE ET AURONT LA MÊME DURÉE DE VALIDITÉ QUE LA PÉRIODE DE GARANTIE INDIQUÉE CI-DESSUS : CERTAINES PROVINCES NE PERMITTENT PAS DE LIMITE DU D'ADAPTABILITÉ ÀS ÉRÉS TATIÈRES LA GARANTIE TACITE, LA LIMITE INDIQUÉE CI-DESSUS PEUT NE PAS VOUS CONCERNER.

Ce service sous garantie est disponible soit (a) en retournant le produit au dépositaire où vous avez acheté l'appareil, ou (b) en expédiant le produit par la poste, avec une preuve d'achat, affranchissement pré-payé au centre de service autorisé indiqué plus bas. Cet garantie fait par: Intermatic Incorporated/After Sales Service/7777 Winn Rd., Spring Grove, Illinois 60081-9698/815-675-7000 http://www.intermatic.com Veiller à bien emballer le produit afin qu'il ne subisse aucun dommage pendant l'expédition.
