FD4H - Thermostat INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Temporisateur à ressort (catégorie : thermostat)
Marque	Intermatic
Modèle	FD4H
Tension nominale (CV)	125 V~ 50/60 Hz (2 CV) ; 250 V~ 50/60 Hz (2 CV)
Courant nominal résistif	20 A à 125 V~ ; 10 A à 250 V~ ; 10 A à 277 V~
Courant nominal tungstène	7 A à 125 V~
Type de commutation	SPDT (inverseur) ou DPST (bipolaire) selon modèle
Profondeur minimale du coffret	6,35 cm (standard)
Fonctionnement	Automatique : rotation vers la droite pour régler la temporisation (max 60 min)
Shuntage (modèles avec blocage)	Rotation vers la gauche pour mise en marche forcée, arrêt manuel sur OFF
Applications typiques	Éclairage, ventilation, climatisation, moteurs, pompes
Installation	Remplace un interrupteur mural standard ; utiliser des conducteurs cuivre uniquement
Plaque murale requise	Modèles FD : plaque standard pour interrupteur à bascule ou décorative (non fournie)
Matériau du boîtier	Plastique (ivoire, blanc ou argenté selon modèle)
Garantie	Garantie totale, retour au vendeur ou réclamation en ligne sur www.intermatic.com
Entretien	Aucun entretien spécifique requis
Sécurité	Ne pas utiliser pour applications à risques graves (UV, saunas) ; couper le courant avant installation

FOIRE AUX QUESTIONS - FD4H INTERMATIC

Quels types de charges peut commander le FD4H ?

Le FD4H peut commander des charges résistives (éclairage, chauffage) jusqu'à 20 A à 125 V~, et des charges inductives (moteurs) jusqu'à 2 CV. Vérifiez les caractéristiques exactes sur l'étiquette.

Comment installer le temporisateur FD4H ?

Coupez le courant au disjoncteur. Retirez la plaque murale et l'interrupteur existant. Dénudez les fils sur 1,25 cm, insérez-les sous les plaques d'appui des bornes à vis (fournies) et serrez. Montez le temporisateur dans un coffret de 6,35 cm de profondeur minimum, repère TOP vers le haut. Fixez avec les vis longues fournies.

Comment régler la temporisation ?

Tournez le bouton vers la droite jusqu'à la durée souhaitée (jusqu'à 60 minutes). Le temporisateur éteint automatiquement la charge à la fin de cette période.

Puis-je utiliser ce temporisateur pour une application 240 V ?

Oui, le FD4H peut commuter des circuits 240 V~ en configuration DPST (bipolaire). Assurez-vous que le courant ne dépasse pas 10 A à 250 V~.

Que faire si le temporisateur ne s'arrête pas ?

Vérifiez que le bouton est bien en position OFF. Si le modèle dispose d'un shuntage, tournez-le vers la gauche pour forcer l'arrêt. Sinon, le temporisateur peut être défectueux ; contactez le service après-vente.

Le FD4H est-il compatible avec une plaque décorative ?

Oui, pour les modèles FD, utilisez une plaque décorative standard pour interrupteur. Fixez-la avec les vis fournies avec la plaque, sans trop serrer.

Quelle est la durée de vie du ressort ?

Le ressort est conçu pour des milliers de cycles. Sa durée de vie dépend de l'utilisation, mais il est généralement fiable pendant plusieurs années.

Puis-je utiliser ce temporisateur pour une minuterie de salle de bain ?

Oui, il est adapté pour la ventilation et l'éclairage. Attention : ne l'utilisez pas pour des appareils à risque (UV, saunas) en cas de défaillance du minuteur.

Comment savoir si mon modèle FD4H supporte le shuntage ?

Les modèles avec shuntage sont indiqués sur l'emballage ou la notice. En fonctionnement, tourner le bouton vers la gauche permet de maintenir la charge allumée en permanence jusqu'à retour manuel sur OFF.

Où puis-je trouver la garantie ?

La garantie totale est assurée par Intermatic. Retournez le produit au vendeur ou remplissez un formulaire en ligne sur www.intermatic.com. Contactez le 815-675-7000 pour assistance.

MODE D'EMPLOI FD4H INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

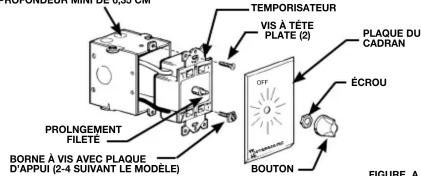

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETÉ TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies aec elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

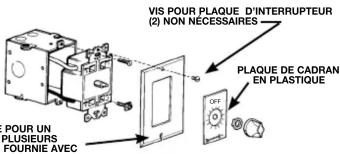

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETE BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÉLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEURS(S) À BASCULE NON FOURNIE AVEC LÉ TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NÉCESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NÉCESSAIRES PLAQUE DE CADRAN EN PLASTIQUE POUR UN PLUSIEURS FOURNIE AVEC

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que:

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

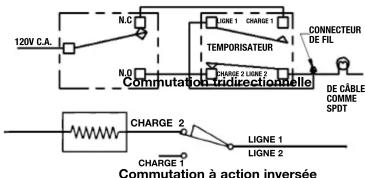

120V C.A. N.C N.D COMmutation tridirectionnelle LIGNE 1 CHARGE 1 TEMPORISATEUR BHARIE 2 LIGNE 2 CONNECTEUR DE FIL DE CÂBLE COMME SPOT CHARGE 2 LIGNE 1 LIGNE 2 CHARGE 1 Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.

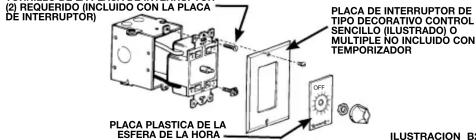

TORNILLO DE LA PLACA DE INTERRUPTOR
