FD30MWC - Thermostat INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuterie mécanique à remontage (temporisateur) pour éclairage, ventilation, etc.
Usage	Contrôle automatique de charges électriques (lumières, moteurs, climatisation) avec arrêt différé
Dimensions (profondeur minimale du boîtier)	6,35 cm (boîtier standard)
Poids	Environ 0,2 kg
Plage de tension	125 V à 277 V AC, 50/60 Hz
Courant nominal	20 A à 125 V, 10 A à 277 V (tungstène 7 A à 125 V)
Puiss. max. (moteur)	2 CV à 250 V, 1 CV à 125 V
Type de temporisation	Mécanique à ressort, réglable par cadran rotatif
Plage de temporisation	De quelques minutes à plusieurs heures (selon le modèle)
Configurations polaires disponibles	SPDT (inverseur) et DPST (bipolaire)
Fonction de shunt (bypass)	Sur modèles à blocage : rotation gauche pour ON continu
Installation	Dans un boîtier électrique vertical standard de 6,35 cm de profondeur
Matériau du boîtier	Plastique avec plaque de cadran
Finition de la plaque	Argenté métallique (modèles FF) ou ivoire/blanc (modèles FD)
Connexion électrique	Bornes à vis avec plaque d'appui, conducteurs cuivre uniquement
Entretien et nettoyage	Aucun entretien nécessaire. Nettoyer extérieur avec un chiffon sec. Ne pas utiliser de nettoyants abrasifs.
Sécurité	Couper le courant au disjoncteur avant installation. Ne pas utiliser pour applications critiques (UV, sauna).
Pièces détachées	Écrou, vis, bouton, plaque de cadran disponibles en pièces de rechange (contacter Intermatic)
Réparabilité	Non réparable par l'utilisateur. En cas de dysfonctionnement, remplacer l'appareil.
Garantie	Garantie totale via retour au vendeur ou formulaire en ligne sur www.intermatic.com

FOIRE AUX QUESTIONS - FD30MWC INTERMATIC

Quel type de charge puis-je commander avec ce temporisateur ?

Ce temporisateur est conçu pour des charges résistives ou inductives comme l'éclairage, les moteurs (jusqu'à 2 CV), la ventilation et la climatisation. Ne pas l'utiliser pour des lampes UV ou des saunas.

Le FD30MWC est-il adapté pour une utilisation en extérieur ?

Non, ce modèle est prévu pour une installation intérieure dans un boîtier électrique standard. Pour l'extérieur, utilisez un boîtier étanche adapté.

Comment régler la durée de temporisation ?

Tournez le bouton (et la plaque de cadran) dans le sens horaire jusqu'à la position de temps souhaitée (par exemple 15, 30, 60 minutes). Le temporisateur éteindra automatiquement la charge à la fin du cycle.

Puis-je désactiver la temporisation et allumer manuellement de façon permanente ?

Oui, sur les modèles à blocage (avec symbole de blocage), tournez le bouton dans le sens antihoraire jusqu'à la position 'ON' (ou blocage). Le commutateur reste fermé jusqu'à ce que vous le rameniez manuellement en position 'OFF'.

Quelle est la différence entre les modèles FF et FD ?

Les modèles FF sont livrés avec une plaque de cadran argentée métallique et un écrou de fixation. Les modèles FD sont fournis avec une petite plaque en plastique ivoire/blanc et nécessitent une plaque murale standard à bascule ou décorative (non fournie).

Ce temporisateur peut-il fonctionner en va-et-vient (3-way) ?

Oui, le modèle SPDT (contact inverseur) permet un câblage en va-et-vient avec un autre interrupteur ou temporisateur. Consultez le schéma de la notice.

Quelle est la profondeur minimale du boîtier électrique ?

Le boîtier doit avoir une profondeur minimale de 6,35 cm (2,5 pouces). C'est la profondeur standard pour un boîtier mural vertical.

Puis-je utiliser des conducteurs en aluminium ?

Non, seuls des conducteurs en cuivre doivent être utilisés. Les bornes à vis sont prévues pour cela.

Comment nettoyer la plaque du temporisateur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la surface en plastique.

Que faire si le temporisateur ne fonctionne plus ?

Vérifiez d'abord l'alimentation. Si le mécanisme est grippé, il n'est pas réparable. Remplacez l'appareil. Consultez la garantie Intermatic (www.intermatic.com) pour un éventuel remplacement.

MODE D'EMPLOI FD30MWC INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dans lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer

nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". S'il est fourni avec une petite plaque en plastique ivoire, blanche ou d'une autre couleur (modèles à préfix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou te type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher

l'interrupteur de coffret électrique vert 3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

1. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes à vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisa teur au coffret au moyen des deux longues vis fournies.

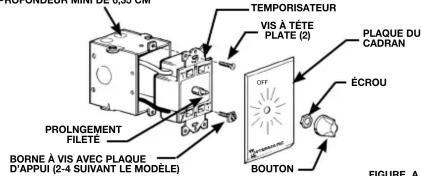

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies a€ elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

FIGURE B2

PLAQUE DÉ CORATIVE POUR UN SEUL (ILLUSTRÉE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEC LE TEMPOISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque

du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TEMPORISATEUR: (Modèles à “blocage” uniquement)-Tourner vers la gauche pour obtenir l’arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur “ON” jusqu’à ce que le bouton soit ramené manuellement sur “OFF”

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-desus:

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que: • Cafetières électriques • Éclairage

Commutation tridirectionnelle

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles seront à commander un système depuis deux endroits différents tels que

- Vestibular

• vestibules
  • Corridors
• Entrepöts
• Entages

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

• Pomnes
• Éclairage intérieur
• Éclairage interneur • Éclairage extérieure
• Eclairage extérieur

GARANTIE TOTALE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l'unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.
