Type de produit	Temporisateur à ressort pour commande automatique d'éclairage, ventilation, climatisation
Marque	Intermatic
Modèle	FD60MAC
Alimentation	120-277 V CA, 50/60 Hz
Courant maximal	20 A à 125 V CA, 10 A à 277 V CA, 7 A à 125 V (tungstène)
Puissance moteur maximale	2 CV à 250 V CA, 1 CV à 125 V CA
Profondeur minimale du boîtier	6,35 cm
Type de contact	SPST, SPDT, DPST selon câblage
Fonctions principales	Minuterie réglable manuellement, arrêt automatique, shunt (modèles avec blocage), commutation unipolaire, bidirectionnelle ou bipolaire
Matériau	Plastique et métal
Installation	Remplace un interrupteur mural standard dans un boîtier vertical de 6,35 cm ; bornes à vis pour fils cuivre ; plaque murale non incluse (modèles FD)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits abrasifs
Sécurité	Couper le courant avant installation ; ne pas utiliser pour lampes UV, saunas ou applications critiques
Pièces détachées et réparabilité	Écrou, vis, plaque de cadran disponibles ; réparation sous garantie ou par centre agréé
Garantie	1 an limitée (vice de matériau ou fabrication)
Informations générales	Notice disponible en plusieurs langues ; support après-vente Intermatic (7777 Winn Rd., Spring Grove, IL 60081)

FOIRE AUX QUESTIONS - FD60MAC INTERMATIC

Comment installer le temporisateur FD60MAC ?

Coupez le courant au disjoncteur. Retirez la plaque murale et l'interrupteur existant. Dénudez les fils sur 1,25 cm, insérez-les dans les bornes à vis (fils cuivre uniquement). Fixez le temporisateur dans un boîtier standard de 6,35 cm de profondeur, repère TOP vers le haut. Remontez la plaque de cadran et l'écrou. Rétablissez le courant.

Quelle est la différence entre les modèles FF et FD ?

Les modèles FF (préfixe FF) sont livrés avec une plaque de cadran en plastique argenté métallique et s'installent directement. Les modèles FD (comme le FD60MAC) nécessitent une plaque murale standard pour interrupteur à bascule ou décoratif, non fournie.

Comment régler la temporisation ?

Tournez le bouton vers la droite jusqu'à l'heure souhaitée. Le temporisateur éteindra automatiquement le circuit après cette durée. Pour un arrêt manuel, tournez le bouton vers la gauche jusqu'à la position OFF.

Puis-je utiliser ce temporisateur pour un éclairage LED ?

Oui, le FD60MAC est compatible avec les charges résistives et inductives. Pour les LED, vérifiez que la puissance totale ne dépasse pas 7 A à 125 V (tungstène). En cas de doute, consultez un électricien.

Que faire si le temporisateur ne fonctionne pas après installation ?

Vérifiez que le courant est rétabli et que les connexions sont correctes. Assurez-vous que le boîtier a la profondeur minimale de 6,35 cm et que le repère TOP est en haut. Si le problème persiste, contactez le service après-vente Intermatic.

Le temporisateur peut-il être utilisé pour une ventilation ?

Oui, il est conçu pour l'éclairage, la ventilation, la climatisation et autres installations électriques. Respectez les limites de courant et de puissance moteur (2 CV max).

Comment shunter le temporisateur ?

Sur les modèles avec fonction de blocage, tournez le bouton vers la gauche au-delà de OFF pour maintenir le circuit allumé en permanence. Pour revenir en mode automatique, tournez vers la droite.

Le temporisateur est-il compatible avec une installation en va-et-vient ?

Oui, il peut être câblé en SPDT pour une commutation bidirectionnelle (avec un autre temporisateur ou un interrupteur va-et-vient). Reportez-vous au schéma de câblage dans la notice.

Comment nettoyer le temporisateur ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'alimentation avant le nettoyage.

Que couvre la garantie ?

La garantie limitée d'un an couvre les défauts de matériau ou de fabrication. Elle ne couvre pas les dommages accidentels, l'usure normale, ou les réparations non autorisées. Pour faire valoir la garantie, retournez le produit au point de vente ou expédiez-le (port payé) au centre service Intermatic.

MODE D'EMPLOI FD60MAC INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dns lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". Si l'est fourni avec une petite plaque en plastique ivoire, blanche ou de d'une autre couleur (modèles à prefix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou le type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher l'interrupteur de coffret électrique vertical

3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

4. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes `a vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisateur au coffret au moyen des deux longues vis fournies.

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

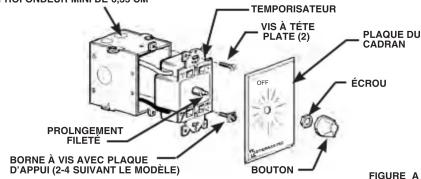

TEMPORISATEUR VIS À TÊTE PLATE (2) PLAQUE DU CADRAN ÉCROU BORNÉ À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MODELE) PROLNGEMENT FILETE OFF BOUTON FIGURE A

Modèles "FD" uniquement (Figures B1 et B2)

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies acc elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

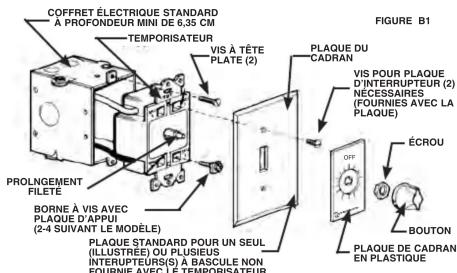

COFFRET ELECTRIQUE STANDARD A PROFONDEUR MINI DE 6,35 CM TEMPORISATEUR VIS À TÊTE PLATE (2) PROLNGEMENT FILETÉ BORNE À VIS AVEC PLAQUE D'APPUI (2-4 SUIVANT LE MÔDÈLE) PLAQUE STANDARD POUR UN SEUL (ILLUSTREE) OU PLUSIEUS INTERTEUERS(S) À BASCULE NON FOURNIE AVEC LE TEMPORISATEUR FIGURE B1 PLAQUE DU CADRAN VIS POUR PLAQUE D'INTERRUPTEUR (2) NECESSAIRES (FOURNIES AVEC LA PLAQUE) ÉCROU BOUTON PLAQUE DE CADRAN EN PLASTIQUE

FIGURE B2

VIS POUR PLAQUE D'INTERRUPTEUR (2) NON NECESSAIRES PLAQUE DE CADRAN EN PLASTIQUE E POUR UN PLUSIEURS FOURNE AVEC

PLAQUE DÉ CORATIVE POUR UN
SEUL (ILLUSTREE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEO
INTERRUPTEURS NO LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

11. Rétablir le courant.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TÉMPORISATEUR: (Modèles à "blocage" uniquement)-Tourner vers la gauche pour obtenir l'arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur "ON" jusqu'à ce que le bouton soit ramené manuellement sur "OFF"

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-dessus:

SPST

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que:

• Cafetieres électriques

- Eclairage

SPDT

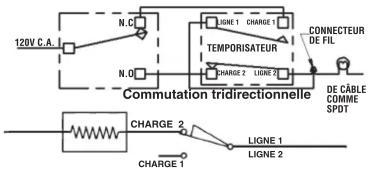

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles servent à commander un système depuis deux endroits différents tels que:

- Vestibules

• Corridors

• Conductor

- Entrepots

- Entages

Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

- Pomnes

• Éclairage

• Éclairage interneur • Éclairage extérieure

• Eclairage extérieur

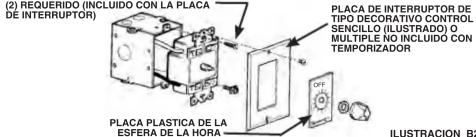

TORNILLO DE LA PLACA DE INTERRUPTOR
