FD60MHW - Thermostat INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuterie mécanique à ressort (temporisateur)
Marque	Intermatic
Modèle	FD60MHW
Catégorie	Thermostat/Temporisateur
Utilisation prévue	Commande automatique de l'éclairage, ventilation, climatisation
Alimentation	Mécanique (ressort) - sans pile
Dimensions (boîtier)	Standard pour boîte électrique verticale de 6,35 cm de profondeur
Poids approximatif	100 g
Matériau du boîtier	Plastique et métal
Capacité électrique maximale	20 A 125 V~, 10 A 277 V~ (selon configuration)
Configurations de câblage	SPST, SPDT, DPST
Cycle de minuterie	Jusqu'à 60 minutes (réglage manuel)
Fonction d'arrêt automatique	Oui, à la fin de la période programmée
Fonction de dérivation (bypass)	Oui (sur modèles à blocage) - rotation vers la gauche pour ON continu
Type d'installation	Mural, remplace un interrupteur standard
Couleur de la plaque fournie	Ivoire, blanc ou autre (modèle FD)
Accessoires inclus	Vis de montage, écrou, plaque de cadran en plastique
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas utiliser pour des applications critiques (UV, saunas)
Période de garantie	1 an (limitée, pièces et main-d'œuvre)
Réparations	Retour au point de vente ou envoi au centre SAV Intermatic
Pièces détachées	Non spécifiées ; contacter Intermatic

FOIRE AUX QUESTIONS - FD60MHW INTERMATIC

Comment installer le temporisateur Intermatic FD60MHW ?

Coupez le courant au disjoncteur. Retirez la plaque murale et l'ancien interrupteur. Dénudez les fils sur 1,25 cm. Insérez les fils sous les bornes à vis fournies. Montez le temporisateur dans un boîtier électrique standard de 6,35 cm de profondeur. Fixez la plaque de cadran en alignant le repère OFF avec TOP. Rétablissez le courant.

Comment régler la minuterie ?

Tournez le bouton central vers la droite jusqu'à l'heure désirée (durée de fonctionnement). Le temporisateur éteindra automatiquement la charge à la fin de cette période. Pour les modèles avec dérivation, tournez vers la gauche pour un fonctionnement continu.

Que signifie la fonction de dérivation (bypass) ?

Sur les modèles à blocage, tourner le bouton vers la gauche le place en position ON continu : le temporisateur ne compte pas, mais la charge reste allumée jusqu'à ce que vous rameniez manuellement le bouton sur OFF.

Quelle est la puissance maximale supportée par ce temporisateur ?

La capacité maximale est de 20 A à 125 V~ ou 10 A à 277 V~ selon la configuration. Pour des charges résistives ou inductives, respectez ces limites. Pour le tungstène, 7 A à 125 V~.

Puis-je utiliser ce temporisateur pour un chauffe-eau ou un sauna ?

Non, ce temporisateur ne doit pas être utilisé pour des applications où un minutage imprécis aurait des conséquences graves, comme les lampes UV, saunas, etc. Il est conçu pour l'éclairage, la ventilation ou la climatisation.

Quels types de câblage sont possibles ?

Ce modèle supporte les configurations SPST (simple allumage), SPDT (va-et-vient ou action inversée) et DPST (coupure des deux pôles pour 208-277 V). Suivez le schéma en fonction de votre application.

Comment nettoyer le temporisateur ?

Utilisez un chiffon doux et sec pour nettoyer la plaque et le cadran. Évitez les nettoyants liquides ou abrasifs qui pourraient endommager les composants.

Que faire si le temporisateur ne fonctionne pas ?

Vérifiez que le courant est rétabli et que le bouton n'est pas en position OFF. Si le problème persiste, contactez le service après-vente Intermatic (garantie 1 an) ou retournez-le au point d'achat.

Ce temporisateur est-il compatible avec les ampoules LED ?

Oui, il convient aux charges résistives comme les LED, à condition de ne pas dépasser la puissance maximale. Cependant, pour les très faibles charges (< 20 W), certains temporisateurs mécaniques peuvent ne pas fonctionner correctement.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit sur des sites comme notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI FD60MHW INTERMATIC

Caractéristiques Des Interrupteurs:

CV à 125 V. A.C. 50/60 Hz 2 CV à 250 V. A.C. 50/60 Hz 20 A 125 V. A.C. 50/60 Hz 10 A 150 V. A.C. 50/60 Hz 10 A 277 V. A.C. 50/60 Hz 7 A 125 V. A.C. Tungstène

INSTRUCTIONS D'INSTALLATION.

Ce temporisateur à ressort est ussi facile à installer qu'un commutateur d'éclairage dans un coffret électrique vertical standard de 6,35 cm de profondeur. Il remplace un interrupteur mural standard à couteux unipolaire tridirectionnel ou bipolaire (suivant le modèle de temporisateur). Ce temporisater éteint automatiquement la lumière, la ventilation, la climatisation eet autres installations électriques dans le cadre d'un cycle présélectionné.

ATTENTION : Ce temporisateur ne doit pas être utilisé pour les applications dns lesquele sun minutage imprécis risue d'avoir des conséquences graves (lampes à rayons ultraviolets, saunas, etc.)

INSTALLATION:

Suivant le type de temporisateur à ressort, il peut s'avérer nécessaire de prévoir une plaque standard pour un ou plusieurs interrupteurs muraux, muni d'une ouverture à bascule ou de type décoratif. Si le temporisateur est fourni avec un plat en plastique argenté métallique de mur de cadran de temps (modèles à préfix FF), voir la figure "A". Si l'est fourni avec une petite plaque en plastique ivoire, blanche ou de d'une autre couleur (modèles à prefix FD), il faudra prévoir une plaque murale standard pour interrupteur à bascule ou le type décoratif (vir la figure "B1" ou "B2").

1. Ne pas oublier de couper le courant au disjoncteur ou sur le panneau à fusibles pour procéder à l'installation en toute sécurité.

2. Retirer la plaque murale et débrancher l'interrupteur de coffret électrique vertical

3. Dénuder l'extrémité des fils sur une longueur d'1,25 cm conformément au gabarit que se trouve au dos du temporisateur.

4. Insérer l'extrémité dénudée des fils sous la plaque d'appui des bornes 'a vil (fournies dans un sac en plastique) qui viennent se placer sur le côté du temporisateur. BIEN SERRER LES VIS. Utiliser des conducteurs CUIVRE SEULEMENT.

1. Insérer le temporisateur ainsi câblé dans un coffret électrique mural standard de 6,35 cm de profondeur, en s'assurant que le repère "TOP" (qui e sur le devant du temporisateur) est à la bonne position, puis fixer le temporisateur au coffret au moyen des deux longues vis fournies.

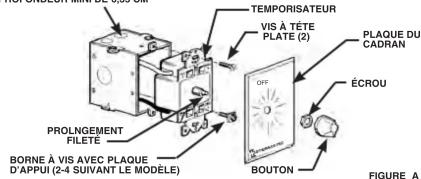

Modèles "FF" uniquement (Voir Figure "A")

1. Faire glisser la plaque de cadran par-dessus le prolongement fileté en faisant coïncider le repère "OFF" de cette plaque avec le repère "TOP" marqué sur le devant du temproisateur (voir la figure "A").

2. Attachez le plat de cadran de temps solidement au temporisateur avec l'écrou embouti fourni (voir l'illustration "A").

COFFRET ÉLECTRIQUE STANDARD À PROFONDEUR MINI DE 6.35 CM

Modèles "FD" uniquement (Figures B1 et B2)

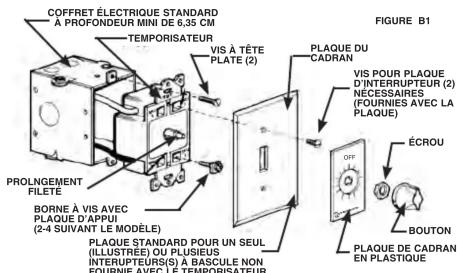

1. Figure "B" - Placer la plaque standard d'interrupteur à bascule ou de type décoratif sur le temporisateur. Ne pas trop serrer.

REMARQUE:

En cas d'utilisation d'une plaque standard d'interrupteur à bascule, figure B1, il n'est pas n'est pas nécessaire de se servir des deux vis fournies avec cette plaque. L'écrou fourni avec le temproisateur maintiendra solidement la plaque. Si les vis sont néanmoins utilisées, il faut les faire pénétrer dans le corps du temporisateur par autoraraudage, en exerçant une pression légère tout en tournant fermement. En cas d'utilisation d'une plaque murale décorative, figure B2, des trous filetés sont percés dans les languettes métalliquetes métalliques qui se trouvent aux extrémités opposées du temporisateur. Fixer cette plaque au moyen des deux vis fournies acc elle, mais ne pas trop serrer.

1. Faire glisser la plaque en plastique de cadran par-dessus les prologne ments filetés, en s'assurant que le repère "OFF" de cette plaque coincide avec le repère "TOP" que figure sur le devant du temporisateur, puis la fixer solidement à ce dernier au moyen de l'écrou fourni.

NE PAS TROP SERRER.

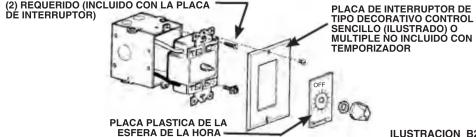

FIGURE B2

PLAQUE DÉ CORATIVE POUR UN
SEUL (ILLUSTREE) OU PLUSIEURS INTERRUPTEURS NON FOURNIE AVEO
INTERRUPTEURS NO LE TEMPORISATEUR

1. Appuyer sur le bouton qui se trouve sur l'arbre du temporisateur de façon à ce que son indicateur soit centré sur le repère "OFF" de la plaque du cadran. Ce bouton est percé d'un trou en forme de "D" qui s'adapte à la section en "D" de l'arbre du temporisateur.

11. Rétablir le courant.

MODE D'EMPLOI DU TEMPORISATEUR:

FONCTIONNEMENT AUTOMATIQUE: Tourner le temporisateurs la droite jusqu'à l'heure désirée. Le temporisateur met hors tension le système ainsi commandé à la fin de la période préprogrammée. Remarquer que les temporisateurs (SPDT) câblés pour les applications à action inversée mettent le système sous tension à la fin de la période préprogrammée.

SHUNTAGE DU TÉMPORISATEUR: (Modèles à "blocage" uniquement)-Tourner vers la gauche pour obtenir l'arrêt. Le temporisateur ne fonctionne pas dans cette position, mais le commutateur est sur "ON" jusqu'à ce que le bouton soit ramené manuellement sur "OFF"

APPLICATIONS:

Grâce à leurs différentes configurations polaires, les temporisateurs à ressort Intermatic peuvent être utilisés dans de nombreuses applications comme indiqué ci-dessus:

SPST

Utilisé pour ouvrir le circuit côté chaud de tout système 120 volts tel que:

• Cafetieres électriques

- Eclairage

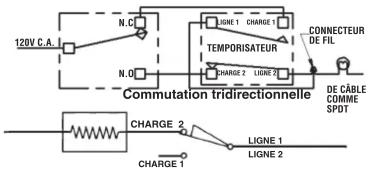

SPDT

Por les applicatins nécessaitant une commutation tridirectionnelle (2 temporisateurs ou 1 temporisateur et un commutateur tridirectionnel) ou à action inversée. Ces dernières permettent la mise hors tension d'un système pour une durée limitée, à l'issue de laquelle il est remis sous tension. Les applications tridirectionnelles servent à commander un système depuis deux endroits différents tels que:

- Vestibules

• Corridors

• Conductor

- Entrepots

- Entages

Commutation à action inversée

DPST

Pour les applications dans lesquelles les deux côtés du circuit d'un système 208, 240 ou 277 volts doivent être commutés, telles que:

• Moteurs de grande puissance

- Pomnes

• Éclairage

• Éclairage interneur • Éclairage extérieure

• Eclairage extérieur

TORNILLO DE LA PLACA DE INTERRUPTOR

Si dans un délai de un (1) an à compter de la date d'achat, ce produit s'avère défectueux pour vice de matériau ou de fabrication, Intermatic Incorporated le réparer ou le remplacera, la décision appartenant Intermatic Incorporated, sans frais. Cette garantie ne concerne que l'acheteur initial et n'est pas transférable. Cette garantie ne couvre pas : (a) dommages occasionnés par accident, chute ou abus lors de manipulations, cas fortuits ou toute négligence ; (b) unités ayant subi à des réparations non autorisées, ouvertes, démontées ou modifiés d'une quelconque façon ; (c) unités qui ne sont pas utilisés conformément aux instructions ; (d) dommages supérieurs au coût du produit (e) éclairage sécié au boucoule, DEL et batteries (f) la finition d'une partie du produit, que les usres sur le arfaçé et/ou le vieillissement climatique qui sont considérés comme une usure normale ; (g) dommages ayant lieu pendant le transport, frais initaux d'installation, de désinstallation ou de réinstallation.

INTERMATIC INCORPORATED N'ENDOSSE AUCUNE RESPONSABILITÉ QUANT AUX DOMMAGES ACCESSOIRES OU INDIRECTS. CERTAINES PROVINCES NE PERMITTENT PAS D'EXCLUSIONS OU DE LIMITATIONS AUX DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, LA LIMITE INDIQUÉE CI-DESSUS PEUT NE PAS VOUS CONCERNER. DES TRANSFERENCES ET D'ADAPTABILITÉ ÀS ÉRÉSULTÉS ET D'ADAPTABILITÉ ÀS ÉRÉSULTÉS OU TACITES TOUTES LES GARANTIES TACITES Y COMPRIS LA GARANTIE DE COMMERCIALISATION ET CELLE D'ADAPTABILITÉ ÀS DES FINS PARTICULIÈRES SONT MODIFIÉES CI-PRÉSENTES POUR N'EXISTER QUE TELLES QUELLES DANS CETTE GARANTIE LIMITÉE ET AURONT LA MÊME DURÉE DE VALIDITÉ QUE LA PÉRIODE DE GARANTIE INDIQUÉE CI-DESSUS : CERTAINES PROVINCES NE PERMITTENT PAS DE LIMITE D'ADAPTABILITÉ ÀS ÉRÉSULTÉS ET LA GARANTIE TACITE, LA LIMITE INDIQUÉE CI-DESSUS PEUT NE PAS VOUS CONCERNER.

Ce service sous garantie est disponible soit (a) en retournant le produit au dépositaire où vous avez acheté l'appareil, ou (b) en expédiant le produit par la poste, avec une preuve d'achat, affranchissement pré-payé au centre de service autorisé indiqué plus bas. Cet garantie fait par: Intermatic Incorporated/After Sales Service/7777 Winn Rd., Spring Grove, Illinois 60081-9698/815-675-7000 http://www.intermatic.com Veiller à bien emballer le produit afin qu'il ne subisse aucun dommage pendant l'expédition.

GARANTIA LIMITADA POR UN AÑO
