VABM-B10-20-G38-2-P53-E - Composant pneumatique industriel Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrette de raccordement P pour distributeurs pneumatiques
Marque	Festo
Modèle	VABM-B10-20-G38-2-P53-E
Catégorie	Composant pneumatique industriel
Dimensions (L x l x h)	Environ 150 x 50 x 30 mm (estimation)
Poids	Environ 0,2 kg (estimation)
Matériaux	Aluminium et polymères techniques
Pression de service	2 à 10 bar
Température de service	-10 °C à +60 °C
Nombre d'emplacements de distributeurs	Jusqu'à 2 (configuration standard)
Alimentation	Air comprimé filtré, non lubrifié si nécessaire
Fonctions principales	Enchaînement pneumatique des distributeurs, montage en batterie
Montage	Sur équerre-support ou directement sur profilé
Couple de serrage vis équerre	3 Nm ± 20 %
Couple de serrage vis distributeur	1,4 Nm ± 20 % (vis M3)
Couple de serrage bouchon	8,5 Nm ± 15 %
Sécurité	Couper l'alimentation en air avant montage ; respecter les couples de serrage
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants ; contrôle périodique des fuites
Pièces détachées	Vis, joints, bouchons disponibles (références dans le catalogue Festo)
Informations générales	Notice d'utilisation fournie ; documents sur www.festo.com/pk

FOIRE AUX QUESTIONS - VABM-B10-20-G38-2-P53-E Festo

Comment monter la barrette de raccordement sur le distributeur ?

Placez le joint 7 dans le canal 1 du distributeur 8 avec un mouvement rotatif. Positionnez le distributeur contre les filetages et serrez les vis 3/4 au couple de 1,4 Nm ± 20 %.

Quel couple de serrage pour les vis de l'équerre-support ?

Les vis de l'équerre-support 6 se serrent à 3 Nm ± 20 % en utilisant les pas de filet existants.

Comment orienter la barrette de raccordement P ?

Définissez l'orientation souhaitée de la barrette avant de placer les équerres-supports et de serrer les vis.

Peut-on utiliser des distributeurs VUVS avec cette barrette ?

Oui, cette barrette est conçue pour les électrodistributeurs VUVS-... et distributeurs pneumatiques VUWS-....

Comment purger l'air avant le montage ?

Avant tout travail, coupez l'alimentation en air comprimé et purgez la ligne pour éviter tout mouvement intempestif.

Que faire en cas de fuite d'air ?

Vérifiez l'état du joint 7 et le serrage des vis. Remplacez le joint si nécessaire et resserrez les vis aux couples prescrits.

Comment nettoyer la barrette de raccordement ?

Utilisez un chiffon sec et doux. Évitez les solvants agressifs qui pourraient endommager les joints ou le boîtier.

Quelle est la référence du bouchon de rechange ?

La référence du bouchon 2 n'est pas fournie dans la notice ; consultez le catalogue Festo à l'adresse www.festo.com/catalogue.

Combien de distributeurs peuvent être montés sur cette barrette ?

Cette barrette permet de monter jusqu'à 2 distributeurs (selon le nombre d'emplacements disponibles).

Où trouver la notice complète et les accessoires ?

La notice complète est disponible sur www.festo.com/pk et les accessoires sur www.festo.com/catalogue.

MODE D'EMPLOI VABM-B10-20-G38-2-P53-E Festo

Instructions de montage (Notice originale)

8067341

1701c

[8067345]

FESTO

Barrette de raccordement P

VABM-B10-20-...-P53

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Allemagne

[phone]

www.festo.com

Tous les documents disponibles du produit → www.festo.com/pk

2. Sécurité

• Avant tous travaux de montage, couper l'alimentation en air comprimé.
  • Respecter les couples de serrage.

3. Utilisation conforme à l'usage prévu

Enchaînement pneumatique des distributeurs.

4. Informations complémentaires

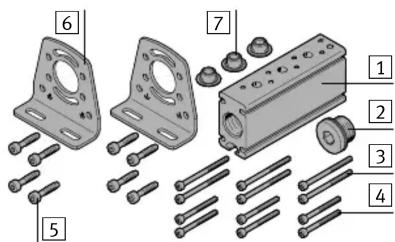

Accessoires des VABM → www.festo.com/catalogue

1. Fourniture


1. Non compris dans la fourniture


8

8 Électrodistributeur

VUVS-... ou distributeur pneumatique VUWS-... ^1) (nx)

7. Montage par équerre-support 6

7a. VABM-B10-20-...-P53

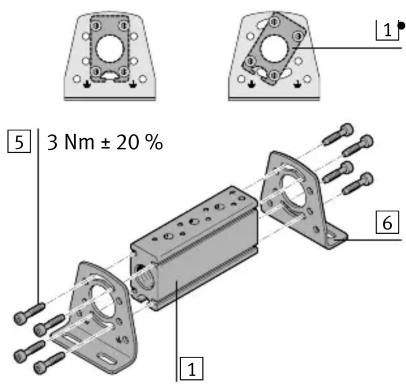

3 Nm ± 20 % 1 5 6

Définir l'orientation de la barrette de raccordement P 1.

• Placer les deux équerressupports 6 sur la barrette de raccordement P 1.
• Serrer toutes les vis 5. Lors du vissage, utiliser les pas de filet existants.

7b. VABM-B10-20-...-P53-E

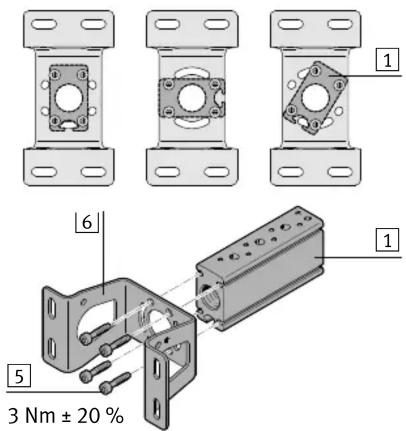

1 6 5 3 Nm ± 20 % 1

- Définir l'orientation de la barrette de raccordement P 1.

• Placer l'équerre-support 6 sur la barrette de raccordement P 1.

• Serrer toutes les vis 5. Lors du vissage, utiliser les pas de filet existants.

• Montage bouchon 2


8,5 Nm ± 15 %

Si nécessaire, tourner le bouchon 2 en position souhaitée.

9. Montage du distributeur 8

i Information

Les vis 4 ne sont montables qu'avec les électrodistributeurs 8 VUVS-LK...-S.

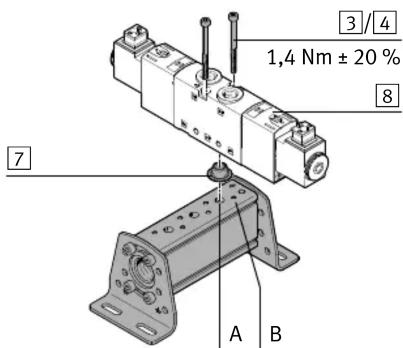

3/4 1,4 Nm ± 20 % 8 7 A B

• Placer les vis 3/4 dans les trous du distributeur 8.
  → Seules les vis 3 sont imperdables.
• Pousser le joint 7 dans le canal 1 du distributeur 8. Mouvement rotatif obligatoire pendant le montage.
• Placer le canal 1 du distributeur 8 sur l'ouverture (A).
• Positionner le distributeur 8 contre les filetages (B).
• Serrer les vis 3/4.

1) Le nombre de vis 3/4, de joints 7 et de distributeurs 8 dépend des emplacements de distributeurs disponibles.
2) Nombre = 2 x emplacements de distributeurs disponibles
