DADP-SP-G9-16-R - Composant pneumatique industriel Festo - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DADP-SP-G9-16-R Festo au format PDF.
| Type de produit | Kit d'embase pour mini-chariot DGSS avec amortisseurs |
| Marque | Festo |
| Modèle | DADP-SP-G9-16-R |
| Catégorie | Composant pneumatique industriel |
| Matériau | Aluminium / polymère technique |
| Pression de service | 2 à 10 bar (estimation) |
| Température de service | De -20 °C à +80 °C (estimation) |
| Dimensions (embase) | Environ 50 x 30 x 20 mm (selon variante) |
| Poids | Environ 0,1 kg |
| Raccords d'air | Axiaux, pour tubes flexibles |
| Nombre de raccords | 2 (entrée/sortie, pour chariot sorti/rentré) |
| Amortisseurs compatibles | DYEF, DYSS (non fournis) |
| Mini-chariot compatible | DGSS (non fourni) |
| Couples de serrage | Visserie M2 à M4 : 0,3 à 2,0 Nm ± 15 % |
| Entretien | Aucun entretien régulier requis |
| Nettoyage | Essuyer avec un chiffon sec et propre |
| Sécurité | Monter uniquement sur composants en état sûr |
| Pièces détachées | Vis, joints toriques, butée, élément de butée, embase (références en notice) |
| Réparabilité | Pièces détachées disponibles chez Festo |
| Documentation | Notice complète sur www.festo.com/sp |
FOIRE AUX QUESTIONS - DADP-SP-G9-16-R Festo
Questions des utilisateurs sur DADP-SP-G9-16-R Festo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Composant pneumatique industriel au format PDF gratuitement ! Retrouvez votre notice DADP-SP-G9-16-R - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DADP-SP-G9-16-R de la marque Festo.
MODE D'EMPLOI DADP-SP-G9-16-R Festo

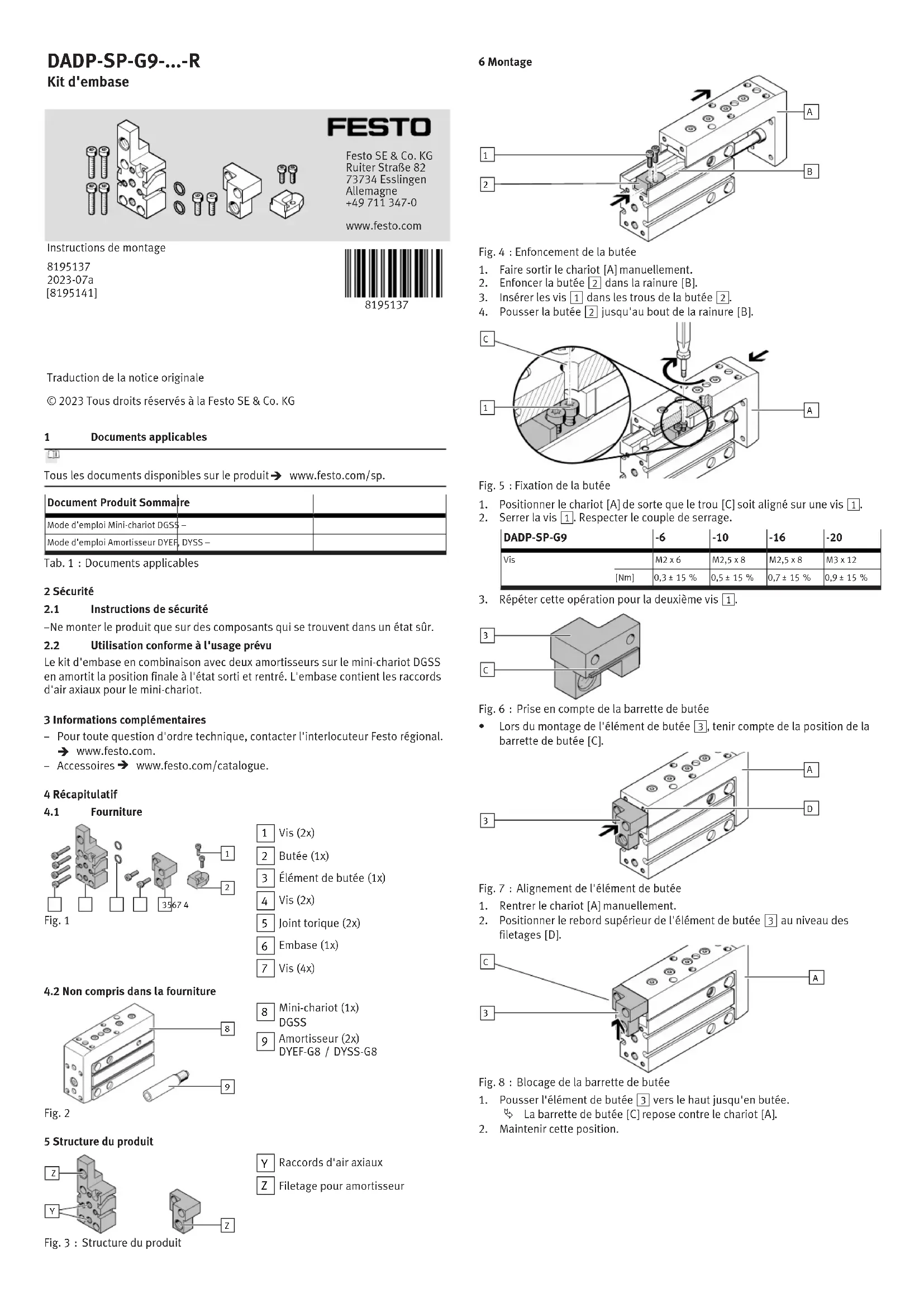

Instructions de montage
8195137
2023-07a
[8195141]

8195137
Traduction de la notice originale
© 2023 Tous droits réservés à la Festo SE & Co. KG
1 Documents applicables
1
Tous les documents disponibles sur le produit → www.festo.com/sp.
| Document Produit Sommaire | |
| Mode d'emploi Mini-chariot DGSS – | |
| Mode d'emploi Amortisseur DYEF, DYSS – |
Tab. 1 : Documents applicables
2 Sécurité
2.1 Instructions de sécurité
-Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
2.2 Utilisation conforme à l'usage prévu
Le kit d'embase en combinaison avec deux amortisseurs sur le mini-chariot DGSS en amortit la position finale à l'état sorti et rentré. L'embase contient les raccords d'air axiaux pour le mini-chariot.
3 Informations complémentaires
- Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.
→ www.festo.com.
- Accessoires → www.festo.com/catalogue.
4 Récapitulatif
4.1 Fourniture

1 Vis (2x)
2 Butée (1x)
3 Élément de butée (1x)
4 Vis (2x)
5 Joint torique (2x)
6 Embase (1x)
7 Vis (4x)
4.2 Non compris dans la fourniture

5 Structure du produit

Fig. 3 : Structure du produit
Y Raccords d'air axiaux
Z Filetage pour amortisseur
6 Montage


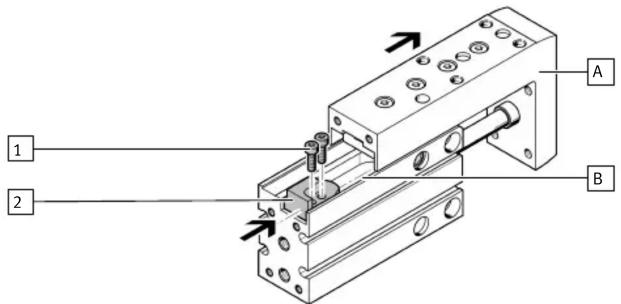

A 1 2 BFig. 4 : Enfoncement de la butée
- Faire sortir le chariot [A] manuellement.
- Enfoncer la butée 2 dans la rainure [B].
- Insérer les vis 1 dans les trous de la butée 2.
- Pousser la butée 2 jusqu'au bout de la rainure [B].


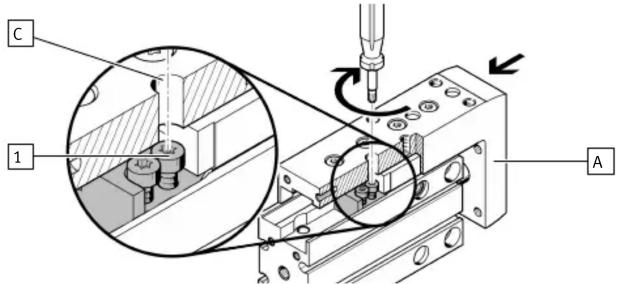

C 1 AFig. 5 : Fixation de la butée
1. Positionner le chariot [A] de sorte que le trou [C] soit aligné sur une vis 1.
2. Serrer la vis 1. Respecter le couple de serrage.
| DADP-SP-G9 | -6 | -10 | -16 | -20 | |
| Vis | M2 x 6 | M2,5 x 8 | M2,5 x 8 | M3 x 12 | |
| [Nm] | 0,3 ± 15 % | 0,5 ± 15 % | 0,7 ± 15 % | 0,9 ± 15 % | |
- Répéter cette opération pour la deuxième vis 1.


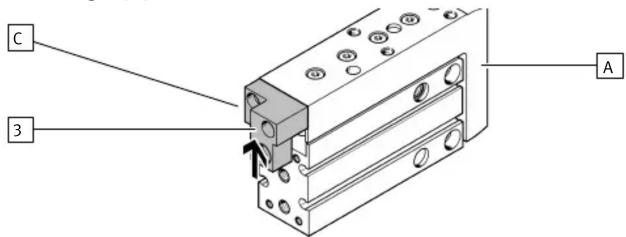

3 CFig. 6 : Prise en compte de la barrette de butée
- Lors du montage de l'élément de butée 3, tenir compte de la position de la barrette de butée [C].


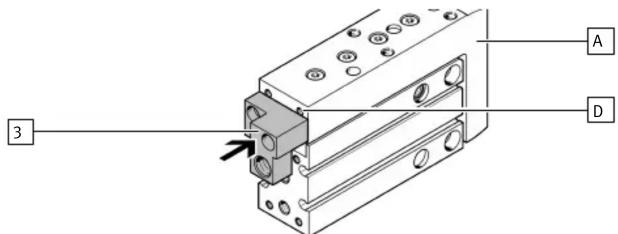

A D 3Fig. 7 : Alignement de l'élément de butée
- Rentrer le chariot [A] manuellement.
- Positionner le rebord supérieur de l'élément de butée 3 au niveau des filetages [D].
- Pousser l'élément de butée 3 vers le haut jusqu'en butée. La barrette de butée [C] repose contre le chariot [A].
- Maintenir cette position.


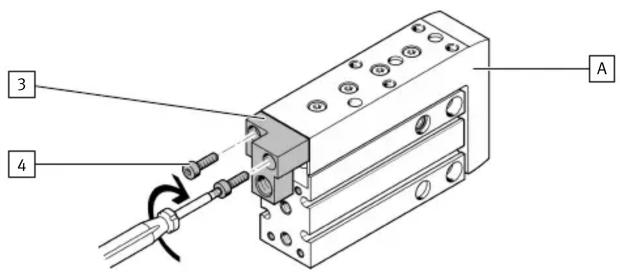

A 3 4Fig. 9 : Fixation de l'élément de butée
- Fixer l'élément de butée 3 sur le chariot [A] avec les vis 4. Respecter le couple de serrage.
| DADP-SP-G9 -6 -10 -16 -20 | ||||
| Vis M2 x 8 M2,5 x 10 M3 x 10 M4 x 12 | ||||
| [Nm] 0,4 ± 15 % 0,9 ± 15 % 1,4 ± 15 % 2,0 ± 15 % | ||||
- Placer les joints toriques 5 dans les trous [X].

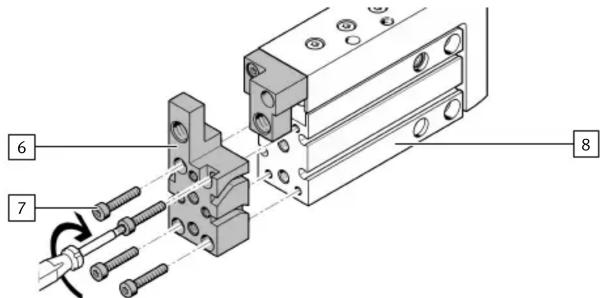

Fig. 11 : Fixation de l'embase
- Fixer l'embase 6 avec les vis 7 sur le mini-chariot 8. Respecter le couple de serrage.
| DADP-SP-G9 -6 -10 -16 -20 | ||||
| Vis M2 x 14 M2,5 x 18 M3 x 16 M4 x 22[Nm] 0,3 ± 15 % 0,8 ± 15 % 0,8 ± 15 % 1,5 ± 15 % | ||||
