| Type de produit | Adaptateur d'autoradio DAB+ |
| Dimensions (L x H x P) | 100 x 51 x 31 mm |
| Poids net | Environ 70 g |
| Alimentation | USB 12 V - 24 V via adaptateur allume-cigare |
| Formats radio supportés | DAB+, FM (émetteur), Bluetooth |
| Fréquences DAB+ | Bande III (174,00 – 240,00 MHz) |
| Fréquences FM | 87,5 - 108,0 MHz |
| Bluetooth | Version 5.0 |
| Sortie audio | Prise stéréo 3,5 mm |
| Antenne | Connexion MCX |
| Carte Micro SD | Capacité maximale 32 Go |
| Fonctions principales | Recherche auto DAB+, transmetteur FM, Service Following, éclairage réglable, réinitialisation, lecteur SD, Bluetooth mains libres |
| Entretien et nettoyage | Nettoyer avec un chiffon sec |
| Sécurité | Ne pas exposer à la pluie, l'humidité ou une chaleur excessive |
| Pièces détachées fournies | Support adhésif, support fente d'aération, antenne disque, câbles, adaptateur USB |
| Garantie | 2 ans à compter de la date d'achat |
FOIRE AUX QUESTIONS - DR 55 ALBRECHT
Questions des utilisateurs sur DR 55 ALBRECHT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Radio au format PDF gratuitement ! Retrouvez votre notice DR 55 - ALBRECHT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DR 55 de la marque ALBRECHT.
MODE D'EMPLOI DR 55 ALBRECHT

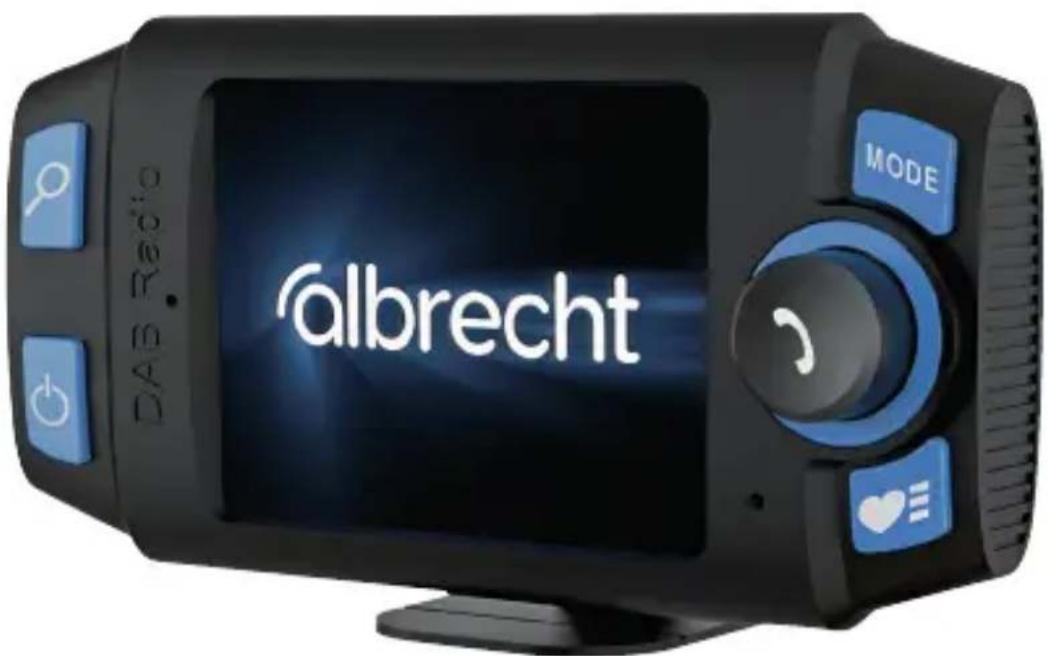

Adaptateur d'autoradio DAB+
Français
Table des matières
- Contenu de la livraison ....35
- Mise en service....35
- Commandes et connexions....36
- Installation 37
4.1. Monter le support 37
4.2. Installation de l'antenne DAB+ 38
- Connexion du DR 55 à l'autoradio ....39
5.1. Réglage de la fréquence de l'émetteur FM 39
5.2. Connexion à l'autoradio via un câble audio ......39
-
Recherche des stations DAB....40
-
Favoris (stations mémorisées) ....40
7.1. Sauvegarder les favoris 40
7.2. Rappel d'un favori 40
- Fonctions principales....40
8.1. Volume sonore 41
8.2. Transmetteur FM....41
8.3. Suivi des stations / Service Following (SF)......41
8.4. Éclairage de l'écran 41
8.5. Langue 41
8.6. Réinitialiser les paramètres d'usine .....41
8.7.Version du logiciel 41
- Mode Bluetooth 42
9.1. Activer le mode Bluetooth 42
9.2. Coupler le téléphone 42
9.3. Appels téléphoniques....42
9.4. Lecture de musique à partir du téléphone....43
- Lecteur SD....43
- Spécifications....44
- Guide de dépannage....45
- Instructions de sécurité....45
- Garantie et informations relatives au recyclage ....46
- Déclaration de conformité CE 47
- Directive DEEE et recyclage ....47
- Contacts du service d'assistance 48
1. Contenu de la livraison
- Support adhésif et pour fente d'aération avec plaque de montage
- Antenne active à disque avec connexion MCX
- Câble d'alimentation micro USB - USB
- Adaptateur d'alimentation USB 12 V - 24 V
- Unité principale DR 55
Un support à ventouse est disponible sous la référence 27354.
Remarque : veuillez ne pas utiliser d'alimentation électrique d'autres fabricants, car elle peut éventuellement entraîner une mauvaise réception.
2. Mise en service
- Fixez le support souhaité à l'adaptateur autoradio DR 55 et à votre véhicule.
- Connectez une extrémité du câble d'alimentation USB à l'adaptateur d'alimentation USB. Branchez l'alimentation USB sur l'allume-cigare de votre voiture.
- Branchez l'antenne fournie à l'entrée d'antenne du DR 55.
- Posez l'antenne (voir page X).
- Allumez l'allumage, le logo Albrecht apparaît sur l'écran. L'appareil recherche automatiquement toutes les stations DAB+ captables et les enregistre dans la liste des stations de l'appareil jusqu'à ce qu'une nouvelle recherche de stations DAB soit effectuée. Pendant la recherche des stations, une barre indique la progression de la recherche.
- Si la recherche des stations ne s'effectue pas automatiquement, appuyez longuement sur la touche SCAN.
- Vous pouvez régler la station souhaitée en tournant le bouton rotatif.

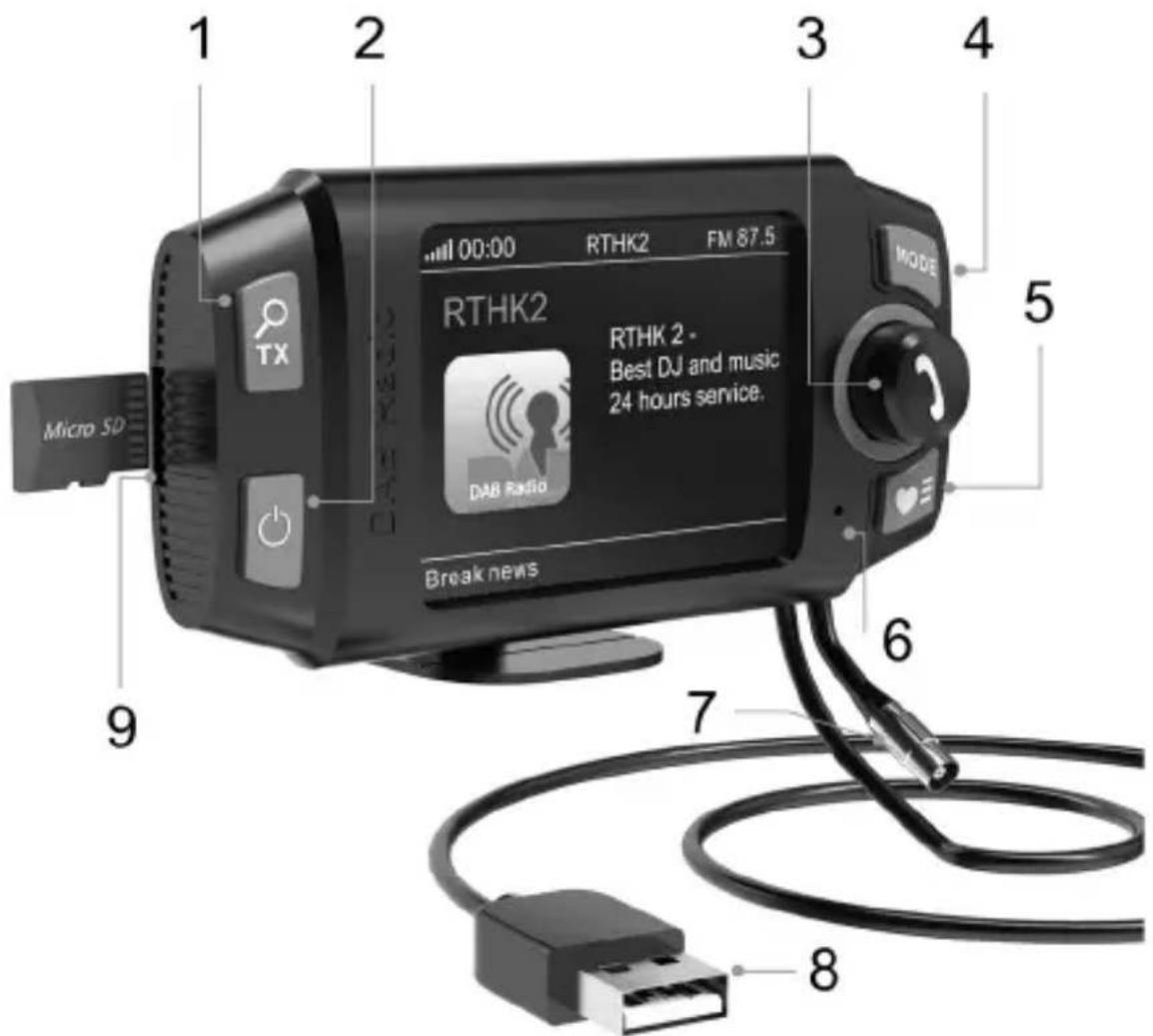

3. Commandes et connexions
| Inscription Fonction | ||
| 1 |  | Réglage de la fréquence de transmission FMAppuyer longuement pour effectuer une recherche DAB+. |
| 2 |  | Allumer/éteindre |
| 3 |  | Tourner pour naviguer dans le menuAppuyer pour confirmer la sélection |
| 4 | MODE | Appuyer pour changer de mode de fonctionnementAppuyer longuement pour afficher le menu |
| 5 |  | Appuyer pour ouvrir la liste des favorisAppuyer longuement pour enregistrer un favori |
| 6 | Mic | Microphone intégré pour la fonction mains libres |
| 7 | Antenna | Prise MCX pour l'antenne DAB |
| 8 | USB | Prise USB pour l'alimentation électrique |
| 9 | Micro SD | Emplacement pour lecteur SD pour carte Micro SD |
4. Installation

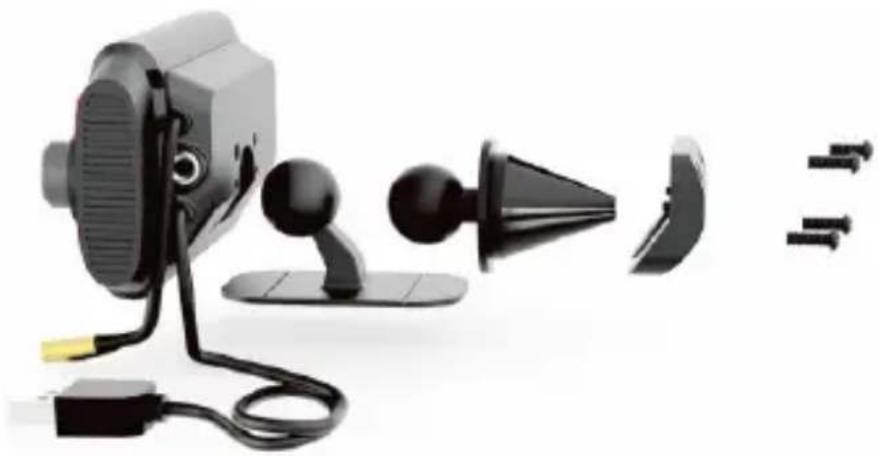

Le DR 55 est livré avec un support adhésif à fixer sur les surfaces et un support pour les fentes d'aération.
Fixez d'abord le support souhaité sur le DR 55 en insérant la tête sphérique et en la sécurisant avec la plaque de montage et les quatre vis.
Insérez ensuite le support dans les fentes d'aération de votre véhicule ou collez-le sur une surface appropriée.
- Utilisez un chiffon humide pour nettoyer le pare-brise.
- La feuille de cuivre noire en forme de L est le contact de masse de l'antenne et doit être collée directement sur la carrosserie dans le montant A (sous le revêtement). Attention : si votre véhicule est équipé d'airbags latéraux dans le montant A, confiez l'installation à un atelier spécialisé !
- Retirez le film de protection adhésif de l'amplificateur d'antenne et de l'antenne en feuille.
- Collez maintenant l'antenne en feuille et l'amplificateur. Eliminez les bulles d'air en exerçant une légère pression vers le bord.
- L'antenne doit être montée verticalement et non horizontalement.
-
Posez le câble de l'antenne le long du montant A jusqu'à l'endroit où le DR 55 doit être monté.
-
Ne fixez pas l'antenne DAB au-dessus de fils chauffants, à un endroit où la visibilité du conducteur est réduite ou à un endroit où il peut y avoir des interférences dues à la vaporisation de métal (pare-soleil) sur la vitre. Celui-ci pourrait avoir un effet négatif sur la réception.
5. Connexion du DR 55 à l'autoradio
Vous pouvez transmettre le signal audio à votre autoradio soit via le transmetteur FM, soit via la sortie Aux out (sortie audio) à l'aide d'un câble audio 3,5 mm.
5.1. Réglage de la fréquence de l'émetteur FM
- Appuyez sur la touche TX, puis tournez le bouton rotatif jusqu'à ce que vous trouviez une fréquence libre souhaitée.
- La fréquence de transmission s'affiche en haut à droite de l'écran.
Veuillez noter que : «Fréquence libre» signifie aucune station FM et aucun signal d'interférence ne sont transmis sur cette fréquence.
5.2. Connexion à l'autoradio via un câble audio
- Branchez un câble jack 3,5 mm dans la prise AUX OUT du DR 55 et dans la prise Line-In de votre autoradio.
6. Recherche des stations DAB
Si vous souhaitez mettre à jour la liste des stations de radio DAB+, vous pouvez lancer la recherche automatique des stations en maintenant la touche enfoncée.
Remarque : dans le cadre d'une utilisation normale, vous n'avez pas besoin d'effectuer une nouvelle recherche DAB à chaque fois que vous utilisez la radio DAB+. Effectuez une nouvelle recherche si vous souhaitez utiliser l'adaptateur dans une autre zone de diffusion ou s'il existe de nouvelles stations.
7. Favoris (stations mémorisées)
7.1. Sauvegarder les favoris
Il y a au total 40 emplacements de mémoire disponibles :
Sélectionnez une station DAB+. Appuyez longuement sur la touche et tournez le bouton rotatif pour sélectionner un emplacement de mémoire souhaité sur lequel vous souhaitez enregistrer la station actuelle. Confirmez votre sélection en appuyant sur le bouton rotatif.
Vous pouvez à tout moment écraser un emplacement de mémoire avec une nouvelle station.
7.2. Rappel d'un favori
En mode DAB, appuyez sur la touche pour afficher la liste des favoris. Sélectionnez le favori souhaité et confirmez votre choix en tournant et en appuyant sur le bouton rotatif.
8. Fonctions principales
Maintenez le bouton MODE enfoncé pendant 2 secondes pour accéder au menu principal. Utilisez le bouton rotatif pour vous déplacer dans le menu et confirmez votre sélection en appuyant sur le bouton rotatif. Si vous souhaitez revenir à un menu précédent, appuyez brièvement sur la touche MODE.
8.1. Volume sonore
Sélectionnez le volume avec lequel le DR 55 transmet l'audio à votre véhicule.
8.2. Transmetteur FM
Ici, vous pouvez désactiver le transmetteur FM si vous souhaitez utiliser un câble AUX à la place.
8.3. Suivi des stations / Service Following (SF)
La fonction de suivi des stations change automatiquement la fréquence de réception lorsqu'une station quitte la zone de réception. La nouvelle station est définie par la station précédente et ne peut pas être influencée. Tous les émetteurs ne supportent pas cette fonction.
8.4. Éclairage de l'écran
Choisissez si l'écran s'éteint et après combien de temps.
8.5. Langue
Sélectionnez la langue de l'interface utilisateur.
8.6. Réinitialiser les paramètres d'usine
Réinitialisez ici l'appareil aux paramètres d'usine. En cas d'erreur ou de comportement inhabituel, réinitialisez toujours l'appareil avant de contacter notre service après-vente.
Veuillez noter que toutes les mémoires de chaînes, tous les réglages et toutes les configurations sont perdus lors de la « réinitialisation aux paramètres d'usine ».
8.7. Version du logiciel
Vous voyez ici la version actuelle du logiciel de l'appareil. Veuillez la joindre à toutes vos demandes de service.
9. Mode Bluetooth
Pour connecter un téléphone au DR 55 via Bluetooth, les deux appareils doivent être couplés. Cette procédure ne doit être effectuée que lors de la première connexion. Une fois que les deux appareils sont couplés, ils se connectent ensuite automatiquement à chaque fois qu'ils se trouvent à portée l'un de l'autre.
9.1. Activer le mode Bluetooth
Appuyez sur la touche MODE et sélectionnez « Bluetooth » à l'aide du bouton rotatif.
9.2. Coupler le téléphone
- Activez le mode Bluetooth dans le DR 55.
- Assurez-vous qu'aucun téléphone n'est connecté. L'indication « Séparé » clignote à l'écran.
- Activez le Bluetooth sur votre smartphone et recherchez des appareils Bluetooth.
- Sélectionnez Albrecht DR 55 dans la liste.
- Dès que la connexion est établie, l'indication « Séparé » disparaît de l'écran.
9.3. Appels téléphoniques
En cas d'appel téléphonique entrant, une sonnerie retentit et le numéro de l'appelant s'affiche à l'écran.
- Prendre l'appel : Appuyer sur le bouton rotatif pendant la sonnerie.
- Mettre fin à l'appel : Appuyer sur le bouton rotatif pendant la communication.
- Appeler le dernier numéro composé : Appuyer sur le bouton rotatif (pas de lecture de musique active).
Pendant l'appel, l'écran affiche la durée de la communication.
9.4. Lecture de musique à partir du téléphone
Les smartphones connectés à l'appareil peuvent lire de la musique sur le DR 55. (Veuillez consulter le manuel de votre smartphone pour plus d'informations).
Appuyez sur le bouton rotatif pour lire ou interrompre (mettre en pause) la lecture de la musique. Tournez le bouton rotatif pour sélectionner le titre suivant ou précédent.
10. Lecteur SD
Insérez une carte Micro SD (max. 32 Go), contacts vers l'avant, dans le lecteur de cartes SD sur le côté gauche du DR 55.
Appelez le lecteur SD à l'aide de la touche MODE.
Appuyez sur le bouton rotatif pour lire ou interrompre (pause) la lecture de la musique. Tournez le bouton rotatif pour sélectionner le titre suivant ou précédent.
11. Spécifications
| 1 | Modèle : DR 55 |
| 2 | Formats radio pris en charge : DAB+, émetteur FM et fréquence alternative DAB à DAB |
| 3 | Fréquences numériques : Bande III (174,00 – 240,00 MHz) |
| 4 | Fréquences FM : 87,5 - 108,0 MHz |
| 5 | Bluetooth : Version 5.0 |
| 6 | Puissance d'émission BT / VHF : < 20 dBm / < -42 dBm |
| 7 | Sortie audio : Prise stéréo 3,5 mm |
| 8 | Antenne : Connexion MCX |
| 9 | Plage de tension d'entrée de l'alimentation USB fournie : (12 V - 24 V) |
| 10 | Carte Micro SD : capacité maximale de 32 GB |
| 11 | Dimensions (LxHxP) : 100 x 51 x 31 mm |
| 12 | Poids net : environ 70g |
Les informations contenues dans ce document sont susceptibles d'être modifiées sans préavis.
12. Guide de dépannage
Mauvaise réception DAB sur certaines routes, partie 1.
Le réseau DAB n'étant pas encore complètement développé, cela peut entraîner une mauvaise réception, en particulier dans les zones rurales. Ainsi, testez l'adaptateur DR 55 dans une zone bien développée avant d'envoyer l'appareil pour réparation à cause d'une mauvaise réception.
Problème: Mauvaise réception DAB, partie 2.
Les adaptateurs USB disponibles dans le commerce sans suppression des interférences ne conviennent pas aux récepteurs DAB puissants. Ainsi, pour une réception optimale, utilisez le câble USB et l'adaptateur d'alimentation USB fournis qui sont spécialement conçus pour l'adaptateur DR 55.
Problème: Mauvaise réception DAB, partie 3.
Vérifiez si l'antenne DAB fournie a été installée exactement comme décrit dans les instructions de montage. Vérifiez également si l'antenne est correctement mise à la terre. D'autres équipements électroniques qui ne suppriment pas les interférences (tels que les caméras de pare-brise à bas prix) peuvent provoquer des interférences dans la réception DAB, en particulier à l'intérieur du véhicule.
13. Instructions de sécurité
- Nettoyer les appareils uniquement avec un chiffon sec.
- N'obstruez pas les ouvertures d'aération.
- Utilisez uniquement les accessoires fournis par le fabricant.
- N'exposez cette radio ni à la pluie ni à l'humidité.
- N'exposez pas la radio à une chaleur excessive.
14. Garantie et informations relatives au recyclage
Nous sommes légalement tenus de joindre à chaque appareil des informations sur l'élimination et la garantie, ainsi qu'une déclaration de conformité de l'UE avec les instructions d'utilisation dans les différents pays. Vous trouverez ces informations aux pages suivantes.
2 ans de garantie à partir de la date d'achat
Le fabricant/revendeur offre une garantie de deux ans à compter de la date d'achat de ce produit. Cette garantie couvre, pendant la période de garantie, toutes les défaillances dues à des composants défectueux ou à des fonctions défectueuses, à l'exception de l'usure normale telle que les piles vides, les rayures sur l'écran, un boîtier défectueux, l'antenne défectueuse et les défauts dus à des conditions extérieures telles que la corrosion, la surtension due à une mauvaise alimentation électrique externe ou à l'utilisation d'accessoires non adaptés. Les défauts causés par une mauvaise utilisation sont également exclus de la garantie.
En cas de réclamation au titre de la garantie, veuillez contacter votre revendeur. Le revendeur réparera l'appareil, le remplacera ou le transmettra à un centre de service agréé.
Vous pouvez également contacter directement notre service après-vente. Veuillez joindre votre justificatif d'achat à l'appareil et décrire le dysfonctionnement de la manière la plus précise possible.
15. Déclaration de conformité CE
Normes et directives
CE
Par la présente Alan Electronics GmbH déclare que l'équipement radio DR 55 est conforme à la Directive 2014/53/UE. Le texte intégral de la déclaration de conformité UE est disponible à
l'adresse Internet suivante :
http://service.alan-electronics.de/CE-Papiere/
16. Directive DEEE et recyclage
La législation européenne interdit l'élimination des appareils électriques ou électroniques anciens ou défectueux avec les ordures ménagères. Lorsque vous souhaitez vous débarrasser de l'appareil, retournez-le à un point de collecte de votre municipalité pour le recyclage. Ce système est financé par l'industrie et garantit une élimination et un recyclage écologiques des matières premières précieuses.
17. Contacts du service d'assistance
Ligne d'assistance technique (pour les appareils vendus en Allemagne)
Appelez notre ligne d'assistance téléphonique +49 (0) 6103/9481 - 66 (tarifs normaux sur le réseau fixe allemand) ou envoyez-nous un e-mail à l'adresse: service@albrecht-midland.de
Reportez-vous au chapitre 12, «Dépannage», avant de renvoyer l'appareil pour réparation.
Vous y trouverez des conseils et des tests. Vous pouvez également contacter notre service d'assistance en ligne.
Des erreurs d'impression peuvent se produire.
