1. Lieferumfang

1. Klebe- und Lüftungsschlitzhalterung mit Montageplatte
2. Aktive Scheibenantenne mit MCX Anschluss
3. 12 V - 24 V USB-Stromversorgungsadapter
4. DR 55 DAB+ Autoradio-Adapter

Eine optionale Saugnapf-Halterung ist unter der Art.-Nr. 27354 erhältlich.

Hinweis: Bitte verwenden Sie keine Stromversorgung anderer Hersteller, da diese gegebenenfalls zu schlechterem Empfang führen können.

2. Inbetriebnahme

1. Befestigen Sie die gewünschte Halterung an dem DR 55 Autoradioadapter und Ihrem Fahrzeug.
2. Verbinden Sie das eine Ende des USB-Stromkabels mit dem USB-Stromversorgungsadapter. Stecken Sie die USB-Stromversorgung in den Zigarettenanzünder Ihres Autos.
3. Schließen Sie die mitgelieferte Antenne am Antenneneingang des DR 55 an.
4. Verlegen Sie die Antenne (siehe Seite 6).
5. Schalten Sie die Züdung ein, im Display erscheint das Albrecht-Logo. Das Gerät sucht automatisch nach allen empfangbaren DAB+ Sendern und speichert diese in der Senderliste des Geräts, bis ein weiterer DAB- Sendersuchlauf durchgeführt wird. Während des Sendersuchlaufs zeigt ein Balken den Fortschritt des Suchlaufs an.
6. Sollte der Sendersuchlauf nicht automatisch ausgeführt werden, drücken Sie die Scan Taste lange.
7. Sie können den gewünschten Sender durch drehen am Drehknopf einstellen.

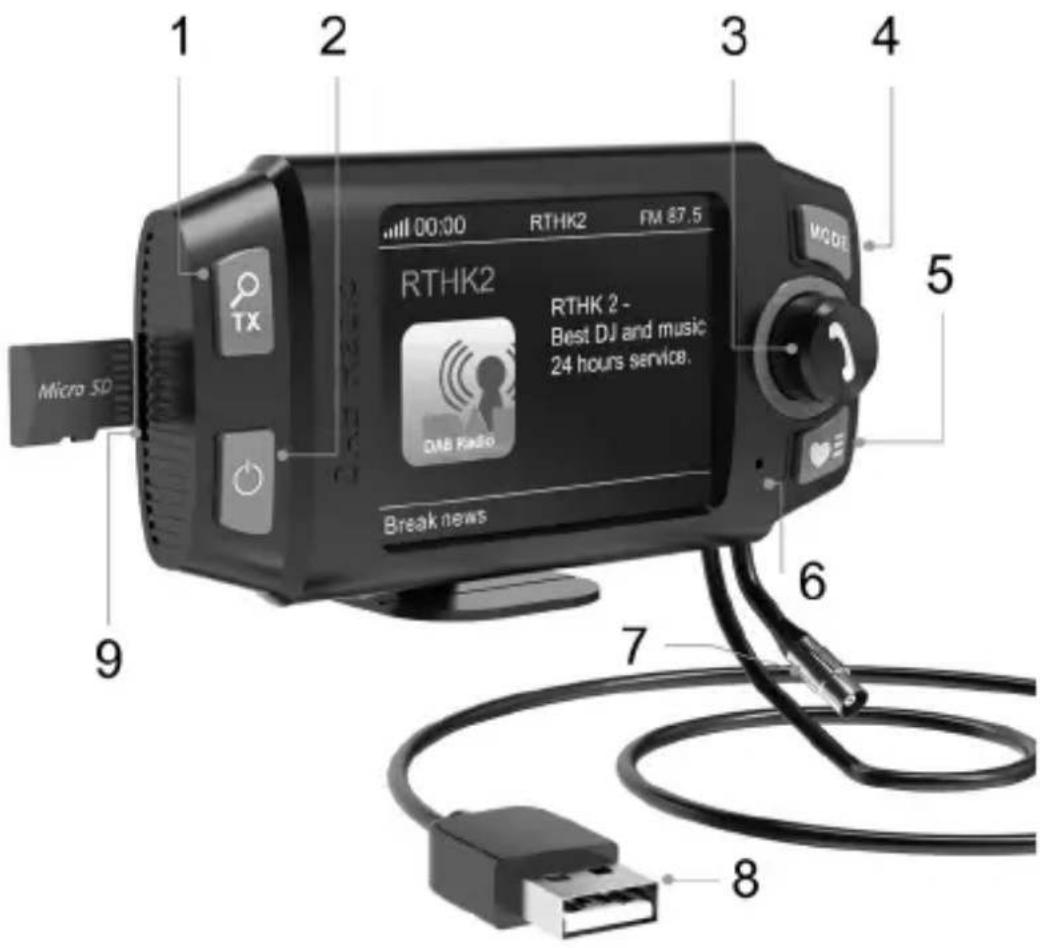

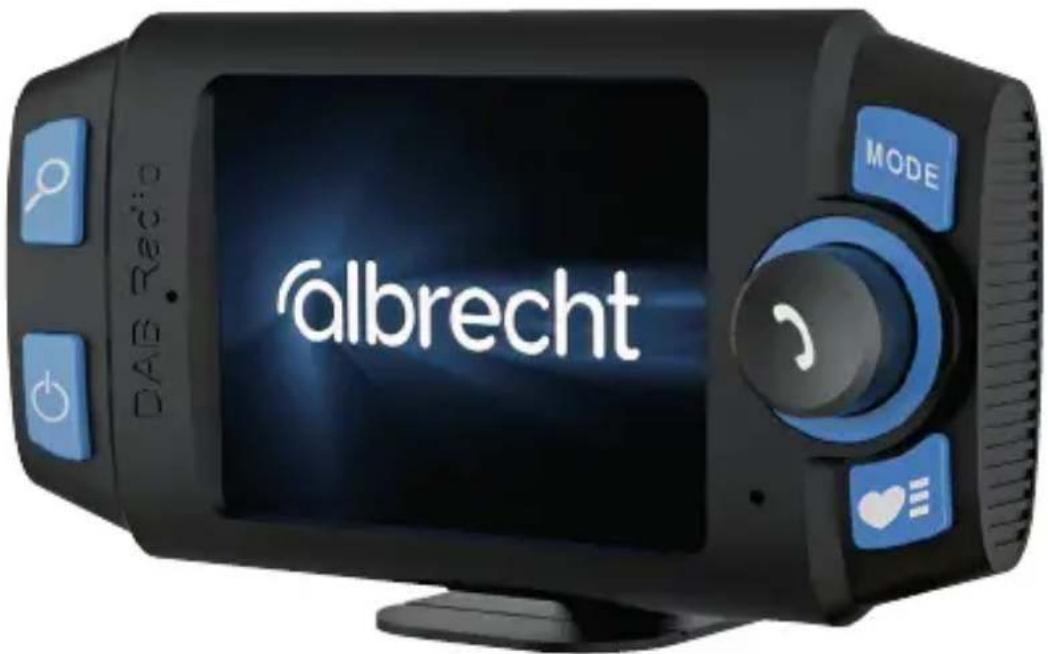

3. Bedienelemente und Anschlüsse

	Beschriftung	Funktion
1		Einstellen der UKW-ÜbertragungsfrequenzLange drücken, um einen DAB+Suchlauf durchzuführen
2		Ein-/Ausschalten
3		Drehen, um im Menü zu navigierenDrücken um die Auswahl zu bestätigen oder Telefon-Anrufe anzunehmen
4	MODE	Drücken, um den Betriebsmodus zu ändernLange drücken, um das Menü aufzurufen
5		Drücken, um die Favoritenliste zu öffnenLang drücken, um einen Favoriten abzuspeichern
6	Mic	Eingebautes Mikrofon für die Freisprechfunktion
7	Antenne	MCX-Buchse für die DAB+-Antenne
8	USB	USB-Stecker für Stromversorgung
9	Micro SD	SD Player Schacht für Micro SD Karte

4. Installation

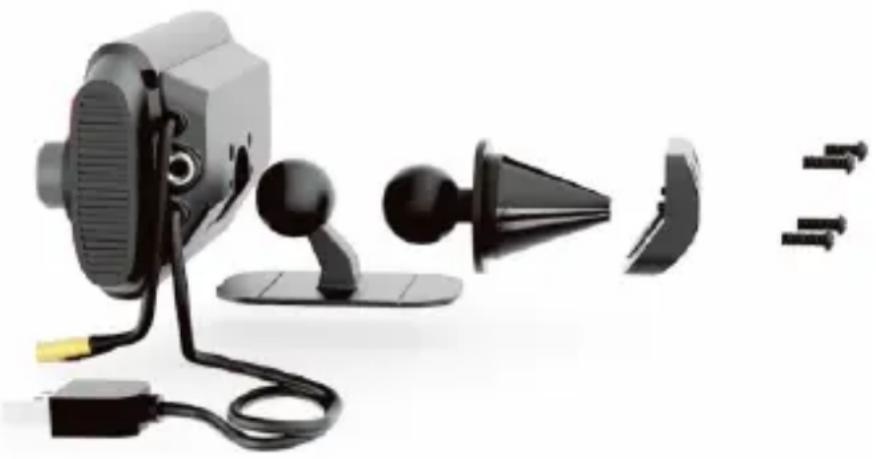

4.1. Halterung montieren

Das DR 55 wird mit einer Klebehalterung zum Anbringen auf dem Armaturenbrett und einer Halterung für Lüftungsschlitze ausgeliefert.

Bringen Sie die gewünschte Halterung zunächst am DR 55 an, indem Sie den Kugelkopf einlegen und diesen mit der Montageplatte und den vier Schrauben sichern.

Stecken Sie anschließend die Halterung in die Lüftunsschlitze Ihres Fahrzeuges oder kleben Sie sie auf eine geeignete Oberfläche.

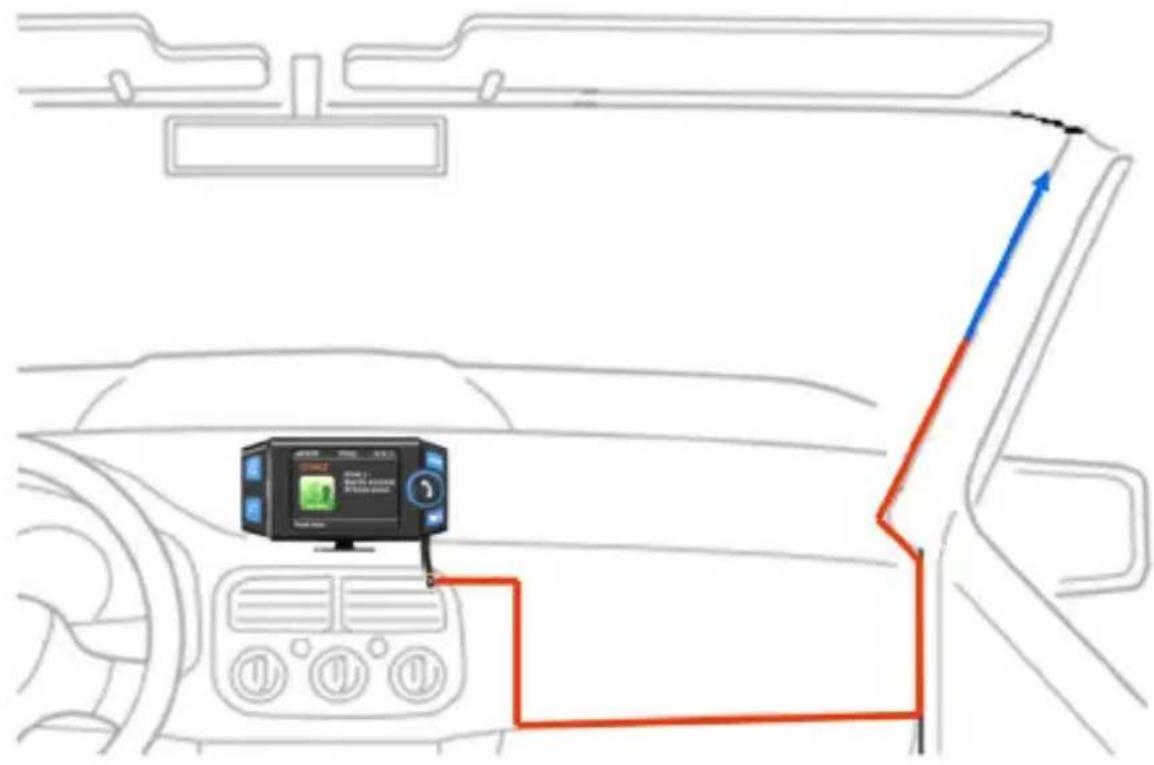

4.2. Montage der DAB+-Antenne

1. Verwenden Sie ein feuchtes Tuch, um die Windschutzscheibe zu reinigen.

2. Die schwarze L-förmige Kupferfolie ist der Massekontakt der Antenne und muss direkt auf die Karisserie in der A-Säule (unter der Verkleidung) geklebt werden.

Achtung: Hat Ihr Fahrzeug Seitenairbags in der A-Säule, dann lassen Sie die Installation in einer Fachwerkstatt durchführen!

1. Entfernen Sie die Klebeschutzfolie des Antennenverstärkers und der Folienantenne.

2. Nun kleben Sie die Folienantenne und den Verstärker auf. Luftblasen beseitigen Sie, indem sie diese mit leichtem Druck zum Rand hin herausstreichen.

3. Die Antenne sollte senkrecht und nicht waagerecht montiert werden.

4. Verlegen Sie das Antennenkabel an der A-Säule entlang bis zu der Stelle, an der das DR 55 montiert werden soll.

5. Befestigen Sie die DAB-Antenne nicht über Heizdrähten, an einer Stelle, an der die Sicht des Fahrers beeinträchtigt wird oder an einem Ort, an dem es zu Störungen durch Metallbedampfung (Sonnenschutz) der Scheibe kommen kann. Dieser könnte sich nachteilig auf den Empfang auswirken.

5. Verbindung des DR 55 mit dem Autoradio

Sie können das Audiosignal entweder via UKW-Transmitter oder alternativ mit einem 3,5 mm Audiokabel per Aux out (Audio out) Ausgang an Ihr Autoradio übertragen.

5.1. Einstellen der UKW-Transmitter Frequenz

• Drücken Sie die TX-Taste und drehen dann den Drehknopf, bis Sie eine gewünschte, freie Frequenz gefunden haben.
  • Die Übertragungsfrequenz wird oben rechts im Display angezeigt.
• Stellen Sie danach Ihr Autoradio auf dieselbe Frequenz ein, um das Signal vom DR 55 zu empfangen

Hinweis: „Freie Frequenz“ bedeutet, dass kein UKW-Sender und keine Störsignale auf der ausgewählten Frequenz übertragen werden.

5.2. Verbindung zum Autoradio per Audiokabel

- Stecken Sie ein 3,5 mm Klinkenkabel in die AUX OUT-Buchse des DR 55 und in die Line-In-Buchse Ihres Autoradios.

6. DAB+-Sendersuchlauf

Falls Sie die Liste mit den DAB+-Radiosendern aktualisieren möchten, so können Sie den automatischen Sendersuchlauf starten, indem Sie die Taste gedrückt halten.

Hinweis: Im Normalgebrauch müssen Sie den DAB-Suchlauf nicht jedes Mal erneut durchführen, wenn Sie das DAB+ Radio benutzen. Führen Sie einen erneuten Suchlauf durch, wenn Sie den Adapter in einem anderen Sendegebiet verwenden möchten oder es neue Sender gibt.

7. Favoriten (Senderspeicher)

7.1. Favoriten abspeichern

Es stehen insgesamt 40 Speicherplätze zur Verfügung:

Wählen Sie einen DAB+-Sender aus. Drücken Sie die Taste lang, und drehen Sie am Drehknopf, um einen gewünschten Speicherplatz auszuwählen, auf dem Sie den aktuellen Sender speichern wollen. Bestätigen Sie Ihre Auswahl durch Drücken des Drehknopfs.

Sie können jederzeit einen Speicherplatz mit einem neuen Sender überschreiben.

7.2. Favoriten aufrufen

Drücken Sie im DAB-Modus die Taste, um die Liste der Favoriten anzuzeigen. Wählen Sie den gewünschten Favoriten aus und bestätigen Sie Ihre Auswahl durch Drehen und Drücken des Drehknopfs.

8. Hauptfunktionen

Halten Sie die MODE Taste für 2 Sekunden gedrückt, um ins Hauptmenü zu gelangen. Mit dem Drehknopf bewegen Sie sich durch das Menü und bestätigen Ihre Auswahl durch Drücken des Drehknopfes. Wenn Sie in ein vorheriges Menü zurückkehren möchten, drücken Sie die MODE Taste kurz.

8.1. Lautstärke

Wählen Sie die Lautstärke aus, mit der das DR 55 Audio an Ihr Fahrzeug überträgt.

8.2. UKW-Transmitter

Hier können Sie den UKW-Transmitter ausschalten, wenn Sie stattdessen ein AUX-Kabel verwenden wollen.

8.3. Senderverfolgung / Service Following (SF)

Die Senderverfolgung-Funktion wechselt automatisch die Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders. Der neue Sender wird dabei vom vorigen Sender festgelegt und kann nicht beeinflusst werden. Nicht alle Sender unterstützen diese Funktion.

8.4. Displaybeleuchtung

Wählen Sie aus ob und nach welcher Zeit das Display abschaltet.

8.5. Sprache

Wählen Sie die Sprache für die Benutzeroberfläche.

8.6. Zurücksetzen auf Werkseinstellungen

Setzen Sie hier das Gerät auf Werkseinstellungen zurück. Bei Fehlern oder ungewöhnlichem Verhalten setzten Sie das Gerät stets zunächst zurück, bevor Sie unseren Service kontaktieren.

Bitte beachten Sie, dass beim „Zurücksetzen auf Werkseinstellungen“ alle Senderspeicher, Einstellungen und Konfigurationen verloren gehen.

8.7. Softwareversion

Hier sehen Sie die aktuelle Softwareversion des Geräts. Bitte fügen Sie diese allen Service-Anfragen bei.

9. Bluetooth-Modus

Um ein Telefon per Bluetooth mit dem DR 55 zu verbinden, müssen beide Geräte miteinander gekoppelt werden. Dieser Vorgang muss nur bei der ersten Verbindung durchgeführt werden. Sobald beide Geräte miteinander gekoppelt sind, verbinden Sie sich danach immer wieder automatisch, wenn sie sich in Reichweite befinden.

9.1. Bluetooth-Modus einschalten

Drücken Sie die MODE Taste und wählen Sie „Bluetooth“ mit dem Drehknopf aus.

9.2. Telefon koppeln

1. Aktivieren Sie den Bluetooth-Modus im DR 55.
2. Stellen Sie sicher, dass kein Telefon verbunden ist. Die Anzeige „Getrennt“ blinkt im Display.
3. Schalten Sie Bluetooth auf Ihrem Smartphone ein und suchen Sie nach Bluetooth-Geräten.
4. Wählen Sie Albrecht DR 55 aus der Liste aus.
5. Sobald die Verbindung hergestellt ist, erlischt die Anzeige „Getrennt“ im Display.

9.3. Telefonanrufe

Bei eingehenden Telefonanrufen ertönt ein Klingelton und auf dem Display wird die Rufnummer des Anrufers wird angezeigt.

• Anruf annehmen: Während des Klingelns den Drehknopf drücken
• Anruf beenden: Während des Gesprächs den Drehknopf

drücken

- Zuletzt gewählte Nummer anrufen: Den Drehknopf drücken (keine Musikwiedergabe aktiv)

Während des Anrufs wird auf dem Display die Gesprächszeit angezeigt.

9.4. Musikwiedergabe vom Telefon

Mit dem Gerät verbundene Smartphones können Musik über das DR 55 wiedergeben. (Bitte lesen Sie das Handbuch Ihres Smartphones, um nähere Informationen zu erhalten).

Drücken Sie den Drehknopf zur Wiedergabe oder Unterbrechung (Pause) der Musikwiedergabe. Drehen Sie am Drehknopf, um den nächsten oder vorherigen Titel auszuwählen.

10. SD-Player

Stecken Sie eine Micro SD-Karte (max. 32 GB), mit den Kontakten nach vorn zeigend, in den SD-Player Kartenschacht auf der linken Seite des DR 55 ein.

Rufen Sie den SD-Player mit der MODE Taste auf.

Drücken Sie den Drehknopf zur Wiedergabe oder Unterbrechung (Pause) der Musikwiedergabe. Drehen Sie am Drehknopf um den nächsten oder vorherigen Titel auszuwählen.

11. Spezifikationen

1	Modell: DR 55
2	Unterstütztes Radioformat: DAB+, UKW-Transmitter und DAB zu DAB-Alternativfrequenz
3	DAB+ Frequenz: Band III (174,00 - 240,00 MHz)
4	UKW-Übertragungsfrequenz: 87,5-108,0 MHz
5	Bluetooth: Version 5.0
6	Sendeleistung BT / UKW: < 20 dBm / < -42 dBm
7	Audioausgang: 3,5 mm Stereo-Klinke
8	Antenne: MCX Anschluss
9	Eingangsspannungsbereich der mitgelieferten USB-Stromversorgung: (12 V - 24 V)
10	Micro SD-Speicherkarte: max 32 GB
11	Abmessungen (BxHxT): 100 x 51 x 31 mm
12	Nettogewicht: ca. 70g

Die Informationen in dieser Bedienungsanleitung können sich ohne vorherige Ankündigung ändern.

12. Problemebehebung

Schlechter DAB-Empfang in einigen Gebieten, Teil 1.

Da das DAB-Netzwerk noch nicht vollständig ausgebaut ist, kann dies besonders in ländlichen Gebieten, die noch nicht vollständig erschlossen sind, zu schlechtem Empfang führen. Testen Sie daher den DR 55-Empfänger in einem besser erschlossenen Gebiet, bevor Sie das Gerät wegen schlechten Empfangs zur Reparatur einsenden.

Problem: Schlechter DAB-Empfang, Teil 2.

Handelsübliche USB-Adapter ohne Störungsunterdrückung eignen sich nicht für DAB-Empfänger. Daher sollten Sie für den bestmöglichen Empfang das USB-Kabel und die USB-Stromversorgung verwenden, die sich im Lieferumfang befinden und spezifisch für den DR 55-Empfänger entwickelt wurden.

Problem: Schlechter DAB-Empfang, Teil 3.

Überprüfen Sie bitte, ob die mitgelieferte DAB-Antenne genau wie in der Montageanleitung beschrieben montiert wurde. Überprüfen Sie darüber hinaus, ob die Antenne korrekt geerdet ist. Andere elektronische Gerät, die keine Störungsunterdrückung haben (wie z. B. günstige Dashcams) können insbesondere im Inneren des Fahrzeugs Störungen beim DAB-Empfang verursachen.

13. Sicherheitshinweise

• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie keine Lüftungsöffnungen.
• Verwenden Sie nur das vom Hersteller mitgelieferte Zubehör.
• Setzen Sie dieses Radio nicht Regen oder Feuchtigkeit aus.
• Setzen Sie das Radio nicht übermäßiger Hitze aus.

14. Garantie und Informationen zum Recycling

Wir sind gesetzlich verpflichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen finden Sie auf den folgenden Seiten.

2 Jahre Garantie ab Kaufdatum

Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Frist, ausgenommen Abnutzung wie Kratzer auf dem Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einflüsse wie Korrosion, Überspannung durch unsachgemäße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden, sind ebenfalls von der Garantie ausgeschlossen.

Wenden Sie sich im Fall eines Garantieanspruches bitte an Ihren Händler. Der Händler repariert oder tauscht das Gerät aus oder er leitet es an ein autorisiertes Service-Center weiter.

Sie können sich auch direkt an unseren Service-Partner wenden. Bitte fügen Sie dem Gerät Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich.

15. CE-Konformitätserklärung

Standards und Richtlinien

CE Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell DR 55 in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden:

http://service.alan-electronics.de/CE-Papiere/

16. EEAG und Recycling

Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät zwecks Recycling an eine Sammelstelle in Ihrer Gemeinde. Dieses System wird von der Industrie finanziert und stellt eine umweltgerechte Entsorgung und die Wiederverwertung von wertvollen Rohstoffen sicher.

17. Serviceadresse

Technische Hotline (für in Deutschland verkaufte Geräte)

Alan Electronics GmbH

Service

Daimlerstraße 1g

D-63303 Dreieich

Wenden Sie sich telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail:

[e-mail]

Bevor Sie das Gerät zurücksenden, lesen Sie bitte Kapitel 12 „Problembehebung“.

Dort erfahren Sie einige Tipps und Tests. Alternativ wenden Sie sich an unsere Hotline.

Druckfehler vorbehalten.
