MODE D'EMPLOI BlueNet BN0500 Bachmann

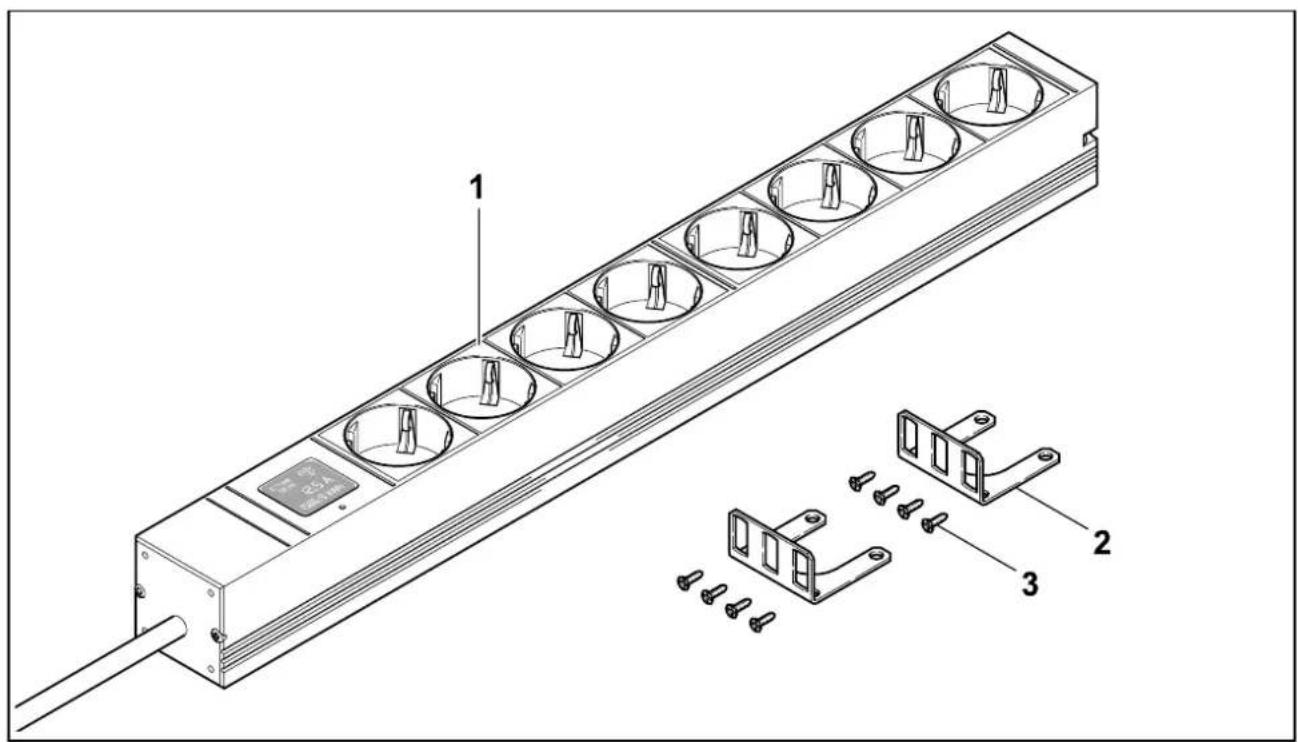

Contenu de la livraison et aperçu

1 bloc multiprises (différentes variantes non représentées)
2 coudes de fixation
3 vis 2,9 x 10 mm

Caractéristiques techniques

Dénomination Tension secteur Plage de	mesure	Plage de température	Température de stockage	Humidité de l’air
BN0500 ~ 230 V 0,1 A - 32 A +5...+45 °C	-15...+60 °C < 80 % sans			condensation

Valeurs de mesure et d'affichage	Courant (I)	Tension (U) Rendement réel (P)	Consommation (E)	Angle de déphasage (φ)	Fréquence (f)
Précision de mesure 0,0	1 A 0,1 V 1	W 0,1 kWh 0,1° 0,1 Hz
Précision de l'affichage	0,1 A	1 V	1 W	0,1 kWh	1°

Sommaire

français	page
Contenu de la livraison et aperçu	12	Affichage	15
Caractéristiques techniques	12	Commande	16
Consignes de sécurité	13	Que faire en cas de...	16
Utilisation conforme à l'emploi prévu	14	Stockage et élimination	16
Installation	14
Mise en service	15

Merci

Nous vous remercions d'avoir opté pour le bloc multiprises intelligent BN0500 de la série Bachmann BlueNet. Les produits de la série Bachmann BlueNet sont très rentables dès l'installation. Les différents modules offrent les meilleures conditions pour la mise en place d'un système de gestion de l'énergie optimal.

Veuillez lire attentivement l'intégralité du mode d'emploi avant la mise en service du produit et respecter tout le mode d'emploi et les consignes de sécurité afin de garantir un fonctionnement sans risque !

Consignes de sécurité

À utiliser uniquement dans des espaces fermés, bien aérés et secs.

Attendre un instant avant d'utiliser le bloc multiprises lorsque celui-ci est transporté d'un espace froid vers un espace chaud. Sinon, l'eau condensée qui en résulte risque d'entraîner un court-circuit et de détruire le produit.

Il y a également risque d'électrocution mortelle !

Il est interdit de réparer ou de remplacer le cordon d'alimentation du bloc multiprises. Remplacer le bloc multiprises si le cordon d'alimentation est endommagé.

Pour l'emplacement, choisir un endroit à faible niveau d'humidité de l'air, avec des températures pas trop élevées (voir les caractéristiques techniques), non humide, sans solvants ni gaz combustibles, poussières et vapeurs. La chaleur de service doit être dissipée.

Utiliser le bloc multiprises uniquement dans une prise murale de 16 A protégée. Ne pas dépasser la transmission de puissance maximale (voir les caractéristiques techniques).

Si le bloc multiprises présente des dommages extérieurs dus au transport ou à un usage non conforme, il est interdit de le mettre en service. Au contraire, le mettre immédiatement hors service et le remplacer ou le retourner au fabricant à des fins de réparation.

Risque d'électrocution mortelle : ne jamais manipuler le bloc multiprises avec des mains humides.

Risque d'écrasement des doigts lors de travaux d'installation ou de montage.

BlueNet BN0500 est un système qui ne requiert pas d'entretien. Il n'est pas nécessaire d'ouvrir le boîtier pour l'installation.

Ne pas nettoyer le bloc multiprises avec des substances agressives telles que benzène, acides ou autres, susceptibles d'endommager appareil. Nettoyer le boîtier à l'aide d'un chiffon légèrement humidifié.

Le respect de ces consignes fait partie de nos conditions de garantie.

Le produit satisfait aux exigences des directives et normes européennes et nationales. La conformité CE a été prouvée, les déclarations en la matière sont disponibles auprès du fabricant.

Utilisation conforme à l'emploi prévu

Le bloc multiprises BlueNet BN0500 est conçu exclusivement pour le branchement groupé de différents appareils conformément aux indications admissibles (voir les caractéristiques techniques). En outre, la quantité de courant consommé par tous les appareils branchés s'affiche en vue d'un contrôle permanent du courant consommé.

Toute utilisation autre que celle susmentionnée n'est pas autorisée et risque d'endommager le bloc multiprises. Toute modification du bloc multiprises par l'utilisateur rendra caduc le droit à la garantie.

Installation

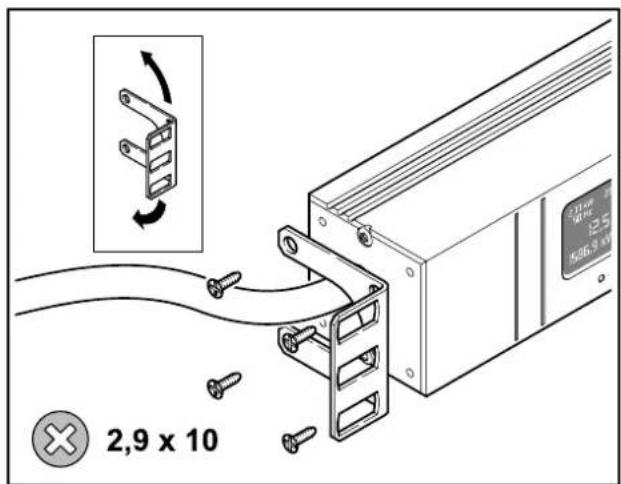

Pour un montage dans une armoire de distribution, fixez les coudes de fixation sur le bloc multiprises.

2,9 x 10

Positionnez les coudes de fixation à l'endroit souhaité sur le bloc multiprises, enfoncez les vis et serrez-les.

Les coudes de fixation doivent se trouver dans la même position des deux côtés.

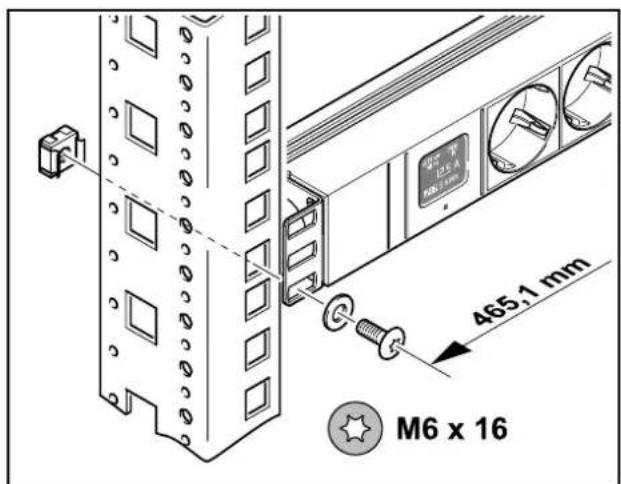

465.1 mm M6 x 16

Placez le bloc multiprises sur la barre profilée de votre armoire de distribution.

Le matériel de fixation n'est pas compris dans la livraison.

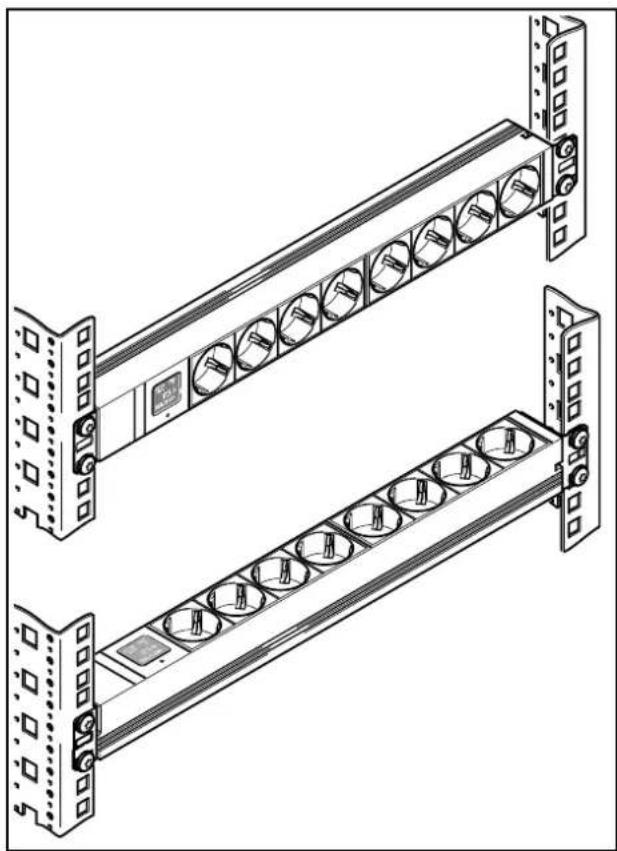

Possibilités d'installation

Il existe quatre possibilités de fixation des coudes de fixation multifonctions sur le bloc multiprises (dans chaque cas orientation à 90°).

Cela permet d'installer le bloc multiprises en fonction des besoins.

Mise en service

Avant de couper l'alimentation de vos appareils, assurez-vous que ceux-ci ont été correctement débranchés.

Enfichez le connecteur du bloc multiprises dans la prise.

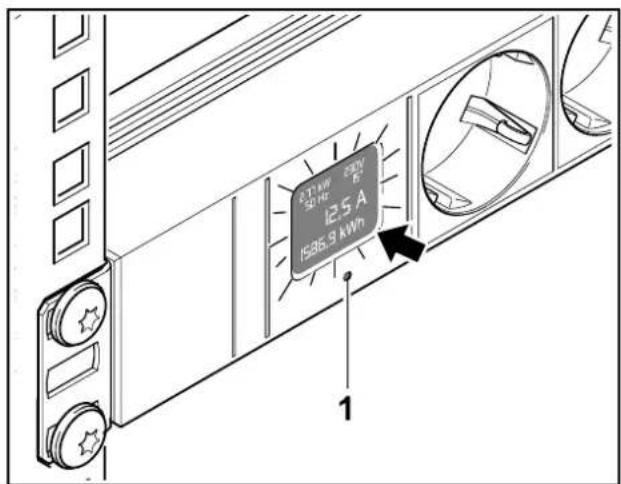

Appuyez sur le bouton (1) pour que l'affichage (flèche) s'allume. Après 5 minutes, l'éclairage s'éteint automatiquement.

Vous pouvez maintenant brancher vos appareils sur le bloc multiprises.

Tension secteur, courant absorbé... voir les caractéristiques techniques.

Affichage

Les valeurs affichées correspondent à la classe de précision 2.

2.71 kW 230V 50 Hz 15° 12,5 A 1586,9 kWh

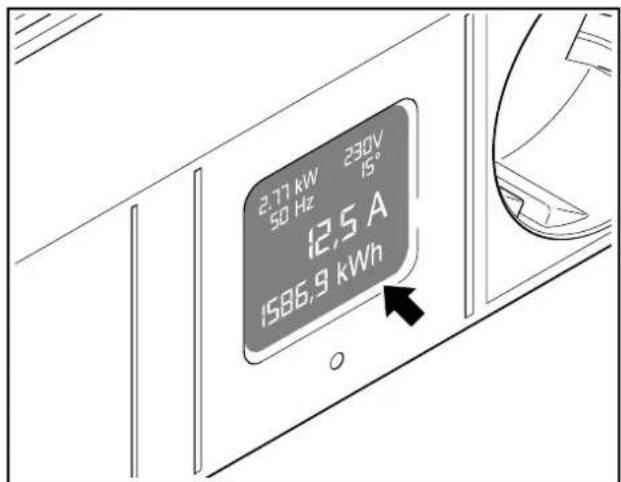

L'affichage (flèche) se trouve à l'avant du bloc multiprises.

Les valeurs suivantes s'affichent.

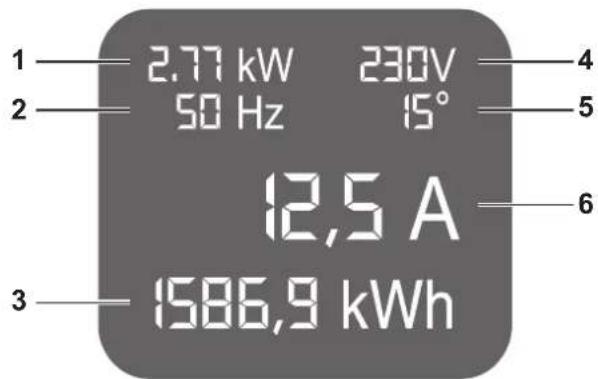

Aperçu de l'affichage

1 2.77 kW 230V 50 Hz 15° 12,5 A 1586,9 kWh 3 4 5 6

1. kW - Mesure de puissance

Puissance réellement utilisée par tous les appareils en fonction du déphasage.

2. Hz - Fréquence

Fréquence de réseau actuelle

3. kWh - Kilowatts-heure

Enregistrement de la consommation de courant de tous les appareils raccordés. Le relevé du compteur est enregistré et peut être remis à zéro au moyen du bouton de réinitialisation.

4. V - Tension secteur

Tension actuelle du réseau électrique.

5. Angle de phase

Déphasage actuel dans le réseau électrique.

6. A - Ampère

Intensité de courant actuellement requise par tous les appareils raccordés.

Commande

Activer l'affichage

Le bouton (1) sert également à sortir l'affichage du mode veille.

Appuyez pendant au moins une seconde sur le bouton (1). L'affichage s'allume.

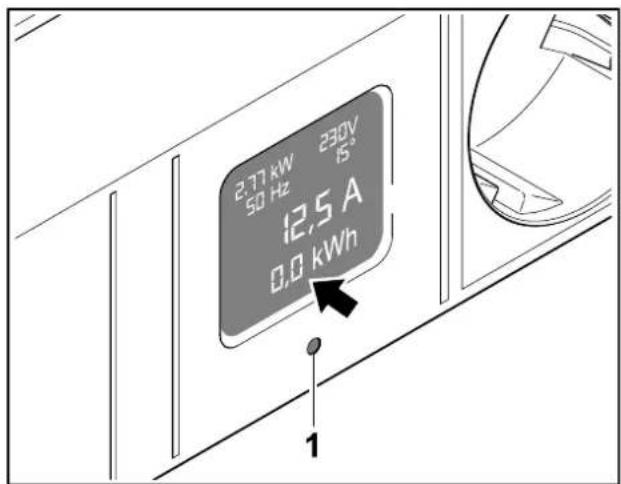

Réinitialiser le compteur d'énergie

Appuyez sur le bouton (1) pendant au moins 10 secondes pour réinitialiser le relevé du compteur.

Si nécessaire, notez au préalable le relevé du compteur instantané.

Ce processus peut être effectué à tout moment en cours de fonctionnement (les appareils raccordés ne doivent pas être déconnectés).

Le relevé du compteur affiché est enregistré toutes les 30 minutes et est conservé même lorsque le bloc multiprises est débranché.

2.77 kW 230V 50 Hz 15° 12.5 A 0.0 kWh 1

Appuyez sur la touche (1) jusqu'à ce que le relevé du compteur (flèche) soit réinitialisé.

Une fois le bouton (1) relâché, le compteur recommence immédiatement à compter.

Alarme de surcharge imminente

Lorsque la charge nominale du bloc multiprises atteint 90 %, l'affichage commence à clignoter.

L'alarme demeure également lorsque la charge redescend en-dessous de 90 %.

Pour acquitter l'alarme, appuyez sur le bouton (1) pendant 3 secondes.

L'alarme est maintenant acquittée.

Que faire en cas de...

Toutes les valeurs ne sont plus affichées.	Débranchez le connecteur et rebranchez-le, le bloc multiprises redémarre. Les appareils doivent être déconnectés au préalable.
Absence de tension dans une des prises du bloc multiprises.	Veuillez contacter notre S.A.V.

Stockage et élimination

Si le bloc multiprises n'est pas utilisé pendant un certain temps, nous recommandons de le débrancher et de le stocker.

Avant le stockage, protégez le bloc multiprises de l'humidité et de la poussière. Pour de plus amples informations, consultez également les caractéristiques techniques.

Ne pas jeter les appareils électroniques à la poubelle. Les déposer plutôt dans le centre de collecte local !

Toute reproduction ou copie totale ou partielle requiert une autorisation expresse du fabricant. Sous réserve de modifications techniques et d'erreurs.
