BEDIENUNGSANLEITUNG BlueNet BN0500 Bachmann

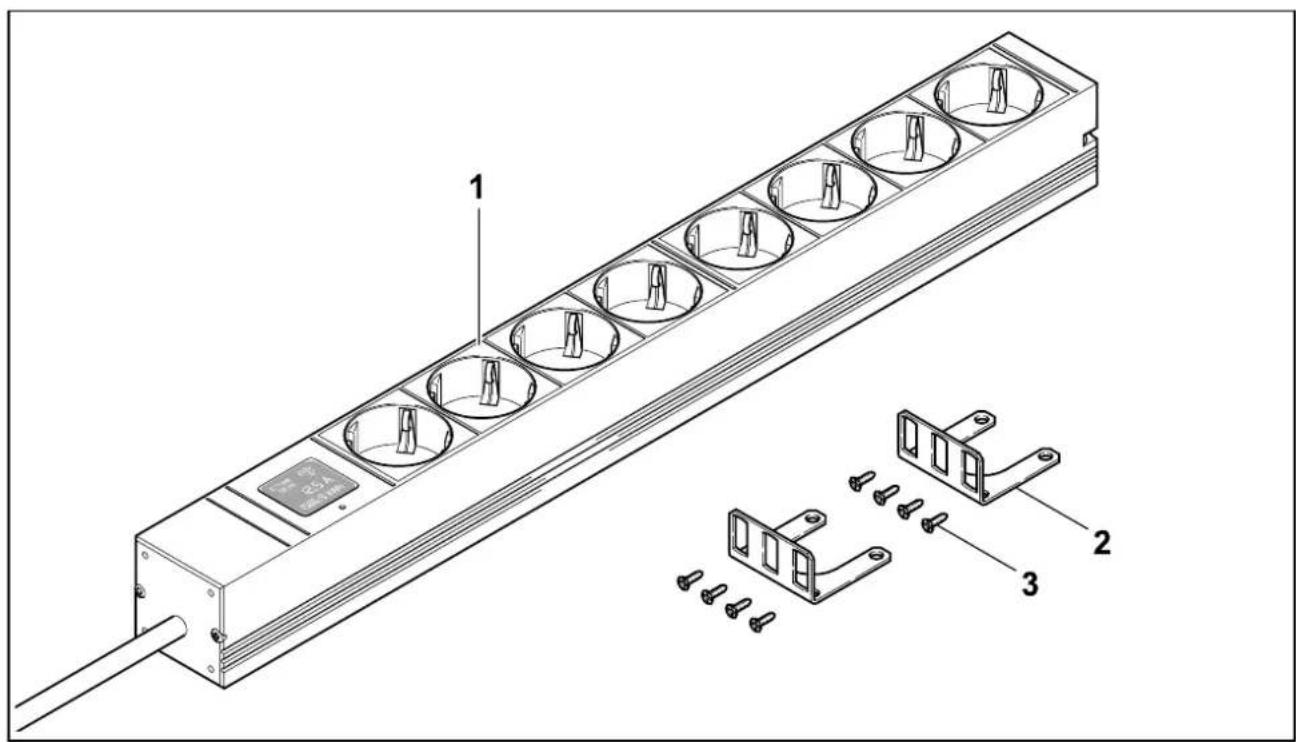

Lieferumfang und Übersicht

1 Steckdosenleiste (verschiedene Varianten nicht abgebildet)
2 Befestigungswinkel
3 Schrauben 2,9 x 10 mm

Technische Daten

Benennung Netz-Spannung Mess-	Bereich	Temperatur-Bereich	Lager-Temperatur	Luft-Feuchtigkeit
BN0500 ~ 230 V 0,1A - 32 A + 5...+ 45 C°	-15...+60 C° < 80 % nicht			kondensierend

Mess- und Anzeigewerte	Strom (I)	Spannung (U)	Wirkleistung (P)	Verbrauch (E)	Phasenverschiebungs-winkel ( )	Frequenz (f)
Messgenauigkeit 0,01 A	0,1 V 1 W	0,1 kWh 0,1 °	0,1 Hz
Anzeigegenauigkeit	0,1 A	1 V	1 W	0,1 kWh	1 °	1 Hz

Inhaltsverzeichnis

deutsch	Seite
Lieferumfang und Übersicht	2	Display	5
Technische Daten	2	Bedienung	6
Sicherheitshinweise	3	Was tun wenn...	6
Bestimmungsgemäße Verwendung	4	Lagerung und Entsorgung	6
Installation	4
Inbetriebnahme	5

Vielen Dank

Wir freuen uns, dass Sie sich für die intelligente Steckdosenleiste BN0500 aus der Bachmann BlueNet-Serie entschieden haben. Mit den verschiedenen Produkten aus der Bachmann BlueNet-Serie nutzen Sie bereits schon bei der Installation eine hohe Wirtschaftlichkeit. Durch den Einsatz der verschiedenen Module bieten sich beste Vorrausetzungen für den Aufbau eines optimalen Energiemanagement-Systems.

Bitte lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch und beachten Sie alle Bedienungs- und Sicherheitshinweise, um einen gefahrlosen Betrieb sicher zu stellen!

Sicherheitshinweise

Nur in geschlossenen, gut belüfteten und trockenen Räumen verwenden.

Verwenden Sie die Steckdosenleiste niemals gleich dann, wenn sie von einem kalten in einen warmen gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen zu einem Kurz-Schluss führen und das Produkt zerstören.

Außerdem besteht die Gefahr eines lebensgefährlichen Stromschlages!

Das Netzkabel der Steckdosenleiste darf weder repariert noch ersetzt werden. Bei Beschädigung des labels muss die Steckdosenleiste erneuert werden.

Bei der Wahl des Installationsstandortes dafür sorgen, dass keine hohe Luftfeuchtigkeit, hohe eraturen (siehe technische Daten), Nässe, Lösungsmittel, brennbare Gase, Staub oder Dämpfe nden sind. Die durch den Betrieb entstandene Wärme muss abgeführt werden.

Die Steckdosenleiste darf nur an einer mit 16A abgesicherten Netzsteckdose betrieben werden. Maximaleungsübertragung nicht überschreiten (siehe technische Daten).

Zeigt die Steckdosenleiste äußerliche Beschädigungen durch Transport oder unsachgemäße Behandlung, darf sie nicht in Betrieb genommen werden bzw. muss sofort außer Betrieb gesetzt werden und muss erneuert oder an den Hersteller zur Reparatur zurückgeschickt werden.

Gefahr eines lebensgefährlichen Stromschlages:

nals mit nassen Händen Arbeiten an der Steckdosenleiste durchführen.

Bei Installations- oder Montagearbeiten Quetschgefahr der Finger.

BlueNet BN0500 ist ein wartungsfreies System.

Öffnen des Gehäuses ist bei der Installation nicht erforderlich.

Verwenden Sie zur Reinigung keine aggressiven Stoffe wie beispielsweise Reinigungsbenzin, Säuren, usw., iese das Gerät beschädigen können.

Benutzen Sie zum Reinigen des Gehäuses ein leicht angefeuchtetes Tuch.

Das Beachten dieser Hinweise ist Bestandteil unserer Garantiebedingungen.

Das Produkt erfüllt die Anforderungen der geltenden europäischen sowie den nationalen Richtlinien und en. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller hinterlegt.

Bestimmungsgemäße Verwendung

Die Steckdosenleiste BlueNet BN0500 ist nur für den gesammelten Anschluss verschiedener elektrische Geräte, gemäß den zulässigen Angaben (siehe Technische Daten) vorgesehen. Zusätzlich wird für eine permanente Verbrauchskontrolle, der elektrische Verbrauch aller angeschlossener Geräte angezeigt.

Andere Verwendung als die oben genannte ist nicht zulässig und kann zu Beschädigungen der Steckdosenleiste führen. Die gesamte Steckdosenleiste darf nicht bauseitig geändert werden, ansonsten erlischt der Garantieanspruch.

Installation

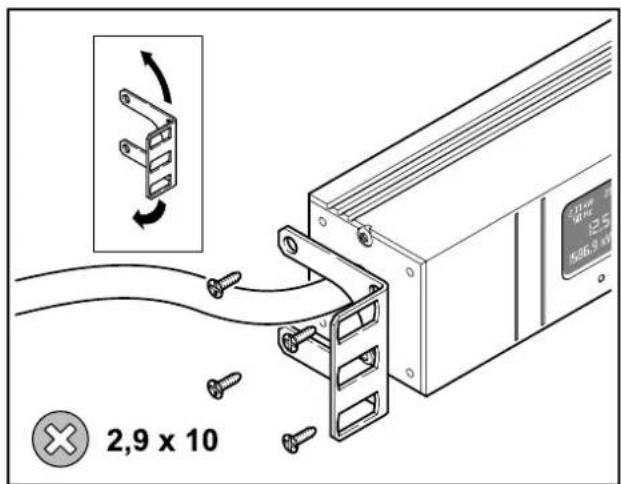

Für den Einbau im Schaltschrank, die Befestigungswinkel an der Steckdosenleiste montieren.

2,9 x 10

Befestigungswinkel in gewünschter Position an Steckdosenleiste anlegen, Schrauben eindrehen und festziehen.

Die Befestigungswinkel müssen auf beiden Seiten in gleicher Position angebaut werden.

465.1 mm M6 x 16

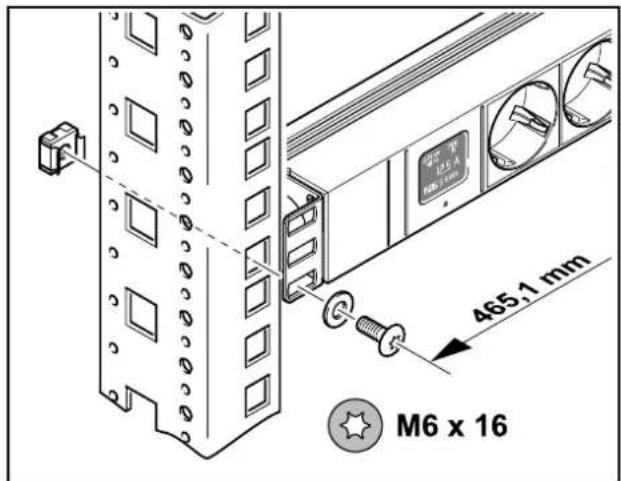

Steckdosenleiste an der Profilleiste Ihres Schaltschrankes anlegen.

Befestigungsmaterial nicht im Lieferumfang.

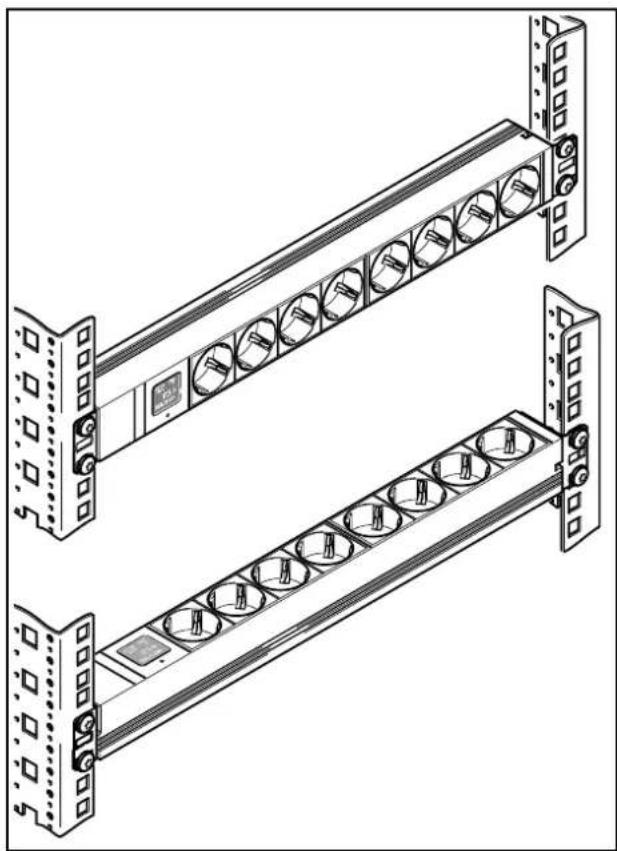

Installationsmöglichkeiten

Die multifunktionalen Befestigungswinkel lassen sich in vier verschiedenen Positionen an der Steckdosenleiste befestigen (jeweils um 90° gedreht).

Dadurch lässt sich die Steckdosenleiste je nach Bedarf ideal installieren.

Inbetriebnahme

Bevor Sie die Stromnetzverbindung Ihrer Geräte unterbrechen, vergewissern Sie sich, dass die Geräte ordnungsgemäß ausgeschaltet wurden.

Netzstecker der Steckdosenleiste in die Steckdose stecken.

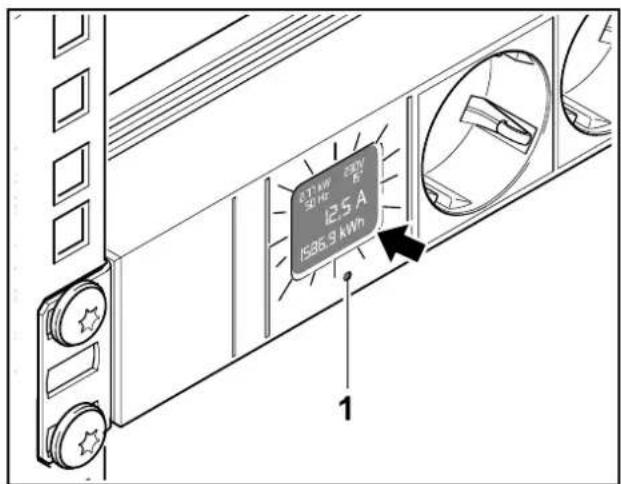

Drücken Sie den Taster (1) damit das Display (Pfeil) leuchtet. Nach 5 Minuten schaltet sich die Beleuchtung automatisch ab.

Sie können nun Ihre Geräte in die Steckdosenleiste einstecken.

Netzspannung, Stromaufnahme... siehe technische Daten.

Display

Die im Display dargestellten Werte, erfüllen die Genauigkeitsklasse 2.

2.71 kW 230V 50 Hz 15° 12,5 A 1586,9 kWh

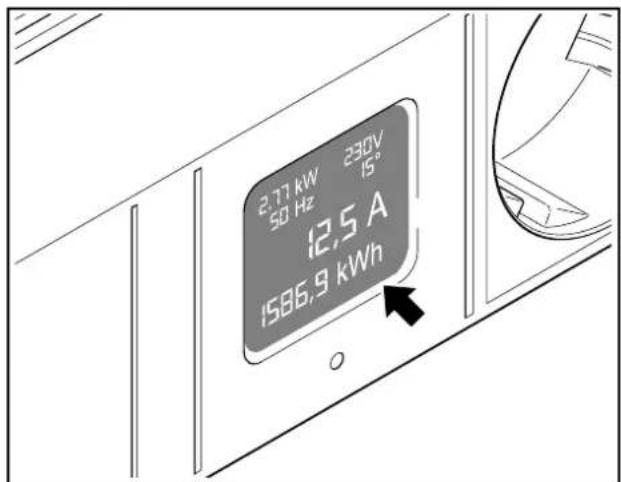

Das Display (Peil) befindet sich auf der Frontseite der Steckdosenleiste.

Folgende Werte können am Display abgelesen werden.

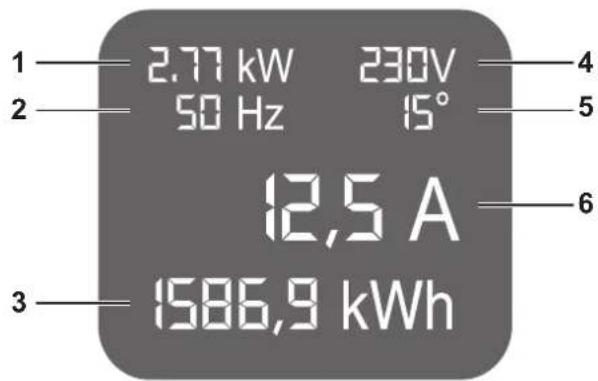

Display-Übersicht

1 2.77 kW 230V 50 Hz 15° 12,5 A 1586,9 kWh 3 4 5 6

1. kW - Leistungsmessung

Tatsächlich aufgenommene elektrische Leistung aller angeschlossener Geräte unter Berücksichtigung der Phasenverschiebung.

2. Hz - Frequenz

Aktuelle Netzfrequenz

3. kWh - Kilowattstunde

Erfassung des Stromverbrauches aller angeschlossener Geräte. Der Zählerstand wird gespeichert und kann mit dem Resetknopf wieder auf null gesetzt werden.

4. V - Netzspannung

Aktuelle Spannung des Stromnetzes.

5. Phasenwinkel

Aktuelle Phasenverschiebung im Stromnetz.

6. A - Ampere

Aktuell benötigte Stromstärke aller angeschlossener Geräte.

Bedienung

Display aktivieren

Mit dem Taster (1) wird das Display aus dem Ruhezustand geholt.

Den Taster (1) mindestens eine Sekunde lang drücken. Das Display leuchtet nun auf.

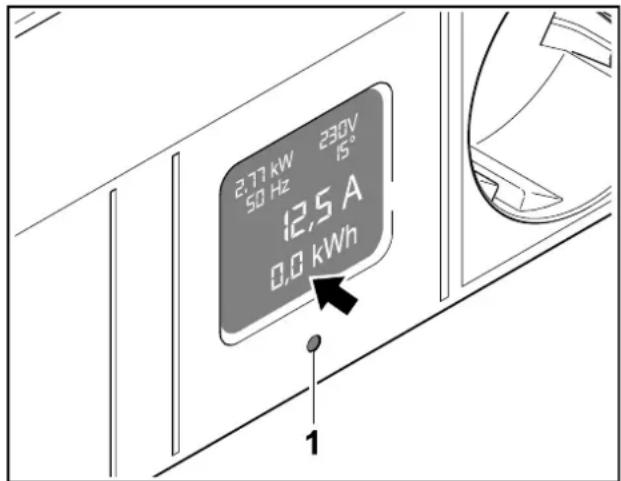

Energiezähler zurücksetzen

Durch Drücken des Tasters (1), für mindestens 10 Sekunden, wird der kWh-Zählerstand auf null gesetzt.

Wenn erforderlich den momentanen Zählerstand zuvor notieren.

Dieser Vorgang kann im laufenden Betrieb jederzeit durchgeführt werden (die angeschlossenen Geräte müssen nicht abgeschaltet werden).

Der angezeigte kWh-Zählerstand wird alle 30 Minuten gespeichert und auch bei ausgesteckter Steckdosenleiste gehalten.

2.77 kW 230V 50 Hz 15° 12.5 A 0.0 kWh 1

Taster (1) drücken, bis der kWh-Zählerstand (Pfeil) auf null steht.

Nach dem Loslassen des Tasters (1) beginnt der kWh-Zähler sofort wieder mit der Zählung.

Nahe Überlast Alarm

Wenn 90% der Nennlast der Steckdosenleiste erreicht sind beginnt das Display zu blinken.

Der Alarm bleibt bestehen auch wenn die Last wieder unter 90% der Nennlast sinkt.

Um den Alarm zu quittieren, drücken Sie den Taster (1) für 3 Sekunden.

Der Alarm ist nun quittiert.

Was tun wenn...

Display zeigt nicht mehr alle Werte an.	Netzstecker ziehen und wieder einstecken, Steckdosenleiste startet neu. Angeschlossene Geräte müssen zuvor abgeschaltet sein.
Eine Steckdose an der Steckdosen-leiste hat keine Spannung.	Nehmen Sie Kontakt mit unserem Service auf.

Lagerung und Entsorgung

Wird die Steckdosenleiste längere Zeit nicht benutzt, empfehlen wir diese vom Stromnetz zu nehmen und einzulagern.

Eingelagerte Steckdosenleisten vor

Feuchtigkeit und Staub schützen, weitere

onen siehe auch

che Daten.

Elektrogeräte nicht in den Hausmüll

Diese sind umweltgerecht über

Ihre örtliche Sammelstelle zu entsorgen!

Vervielfältigungen oder Kopien - auch auszugsweise - nur mit ausdrücklicher Genehmigung des Herstellers. Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
