Produkttyp	Steckdosenleiste für Wand oder Ecke
Marke	Bachmann
Modell	51088300 (Serie 923.0XX)
Montageart	Wand- oder Eckmontage mit Profilsystem
Lieferumfang	Grundkörper, Profilblende, Dübel, Schrauben, Dreiecksprofil
Befestigungsmaterial	Schrauben 3,5 x 30 mm und 2,5 x 7,5 mm, Dübel
Höhenausgleich	Optional mit Höhenausgleichsprofil und zusätzlichem Dreiecksprofil
Werkzeug für Demontage	Schraubenzieher zum Aushebeln der Profilblende
Einsatzbereich	Innenbereich
Farbe	Weiß (typisch)
Spannung	230 V (Standard)
Strombelastbarkeit	16 A (Standard)
Anzahl Steckdosen	Mehrere (genaue Anzahl nicht spezifiziert)
Schutzart	IP20 (Standard für Innensteckdosen)
Material	Kunststoff (Profil)
Montageanleitung	Enthalten (7 Seiten DE)

Häufig gestellte Fragen - 51088300 Bachmann

Wie wird die Steckdosenleiste an der Wand montiert?

Legen Sie den Grundkörper an die Wand, bohren Sie Löcher vor, setzen Sie Dübel ein und befestigen Sie den Grundkörper mit Schrauben 3,5 x 30 mm. Danach klipsen Sie die Profilblende auf.

Kann die Steckdosenleiste auch in einer Ecke montiert werden?

Ja, es gibt eine spezielle Eckvariante. Dafür wird das Dreiecksprofil verwendet. Befestigen Sie das Profil mit Schrauben 2,5 x 7,5 mm und folgen Sie der Anleitung für die Eckmontage.

Wie wird die Profilblende entfernt?

Führen Sie einen Schraubenzieher in die kleine Öffnung am unteren Ende der Steckdosenleiste oder auf der Außenseite ein und hebeln Sie die Profilblende vorsichtig aus.

Was tun bei unebenen Wänden?

Verwenden Sie das optionale Höhenausgleichsprofil. Setzen Sie das Dreiecksprofil (mit Loch) in den Profilgrundkörper ein und befestigen Sie es wie in der Anleitung beschrieben.

Welche Schraubengrößen werden benötigt?

Für die Befestigung des Grundkörpers an der Wand: Schrauben 3,5 x 30 mm. Für die Montage der Profile untereinander: Schrauben 2,5 x 7,5 mm.

Ist die Steckdosenleiste für den Außenbereich geeignet?

Nein, sie ist nur für den Innenbereich vorgesehen. Die Schutzart IP20 bietet keinen Schutz vor Feuchtigkeit.

Wie viele Steckdosen hat das Modell 51088300?

Die genaue Anzahl ist nicht angegeben, aber typischerweise verfügt diese Serie über mehrere Steckdosen (z. B. 3-6). Bitte prüfen Sie die Produktverpackung.

Kann die Steckdosenleiste an der Decke montiert werden?

Nein, die Montage ist nur an der Wand oder in der Ecke vorgesehen, wie in der Anleitung beschrieben.

Wie reinige ich die Steckdosenleiste?

Reinigen Sie die Oberfläche mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, um Beschädigungen zu vermeiden.

Gibt es Ersatzteile für das Profilsystem?

Ja, Ersatzteile wie Profilblenden, Dreiecksprofile und Höhenausgleichsprofile sind bei Bachmann erhältlich. Kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG 51088300 Bachmann

Steckdosenleiste Wand/ Ecke (923.0XX)

BACH MANN

D	Übersicht	ES	Visión general
GB	Overview	RO	Privire de ansamblu
F	Vue d'ensemble	NL	Overzicht

Grundkörper an der Wand anlegen und die Löcher mit geeignetem Bohrer vorbohren
Place basic profile on the wall and pre-drill holes with suitable drill

Dübel in die Löcher einsetzen Insert dowels into the holes

Profilblende auf Profilgrund- körper klipsen
Clip the profile panel on the basic profile

Bei Bedarf Höhenausgleichsprofil befestigen (siehe Seite 3, jedoch ohne Dreiecksprofil)
Mount height compensation profile if necessary (see page 3, however without triangular profile)

Steckdosenleiste Wand/ Ecke (923.0XX)

Variante Ecke| corner version

D Montageanleitung

Dreiecksprofil ohne Loch an der Seite ohne Kabel anlegen

Profil befestigen (Schrauben 2,5 x 7,5)

Mount the profile (Screws 2,5 x 7,5)

Dreiecksprofil mit Loch: Ende abbrechen

Dreiecksprofil mit Loch an der Seite mit Kabel anlegen

Profil befestigen (Schrauben 2,5 x 7,5)

Mount the profile (Screws 2,5 x 7,5)

Grundkörper an die Ecke anlegen und die Löcher mit geeignetem Bohrer vorbohren

Dübel in die Löcher einsetzen

Grundkörper befestigen (Schrauben 3,5 x 30)

Profilblende auf Profilgrund- körper klipsen

Für Höhenausgleich Dreiecksprofil (mit Loch) in Profilgrundkörper Höhenausgleich einsetzen

Profil befestigen (Schrauben 2,5 x 7,5)

Mount the profile (Screws 2,5 x 7,5)

Löcher mit geeignetem Bohrer vorbohren

Dübel in die Löcher einsetzen

Profilgrundkörper für den

Höhenausgleich befestigen (Schrauben 3,5 x 30)

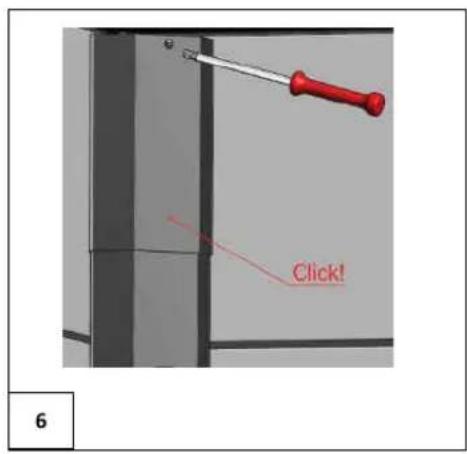

Profilblende mit vormontierter Schraube (2,5 x 7,5) befestigen

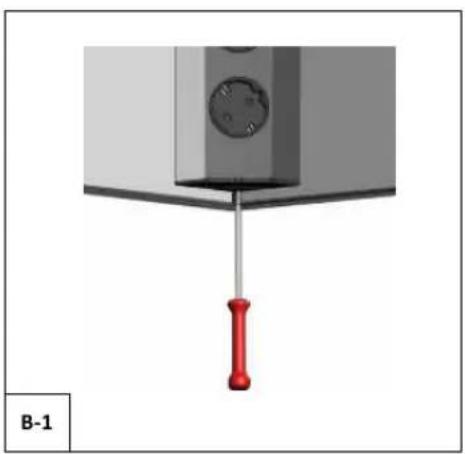

Schraubenzieher in die kleine Öffnung am untersten Steckdosentopf einführen und die Profilblende aushebeln Insert the screwdriver into the small hole at the lower end of the socket outlet and lever up the profile panel

Oder
Or

Schraubenzieher in die kleine Öffnung auf der Außenseite einführen und die Profilblende aushebeln Insert the screwdriver into the small hole at the outside of the socket outlet and lever up the profile panel
