BEDIENUNGSANLEITUNG 917.169 Bachmann

10V ZERTIFIKAT The 10V SICR® Schuldungsbestandte dav. 10V Steuern zustehende für die Parte der Krediten 2016 ZERITIFIKAT ZERTIFIKAT (SICR) - 10V Steuern, der Parte Zeritifikationen: Zertifikationen Zertifikationen: Zertifikationen Zertifikationen: Zertifikationen Zertifikationen: Zertifikationen Zertifikationen: Zertifikationen Zertifikationen: Zertifikationen Zertifikationen: Zertifikationen Zertifikationen: Zertifikationen Zertifikationen: Zertifikationen Zertifikationen: Service Partners Service Partners

INNOVATIONS....4

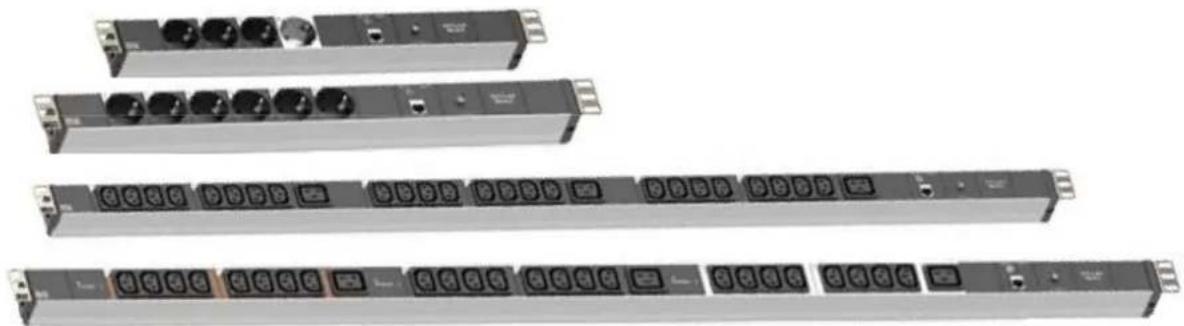

Zero U-Space IT PDU Basic

Zero U-Space IT PDU Basic

Bachmann GmbH & Co. KG

Ernstaldenstr. 33 / 70565 Stuttgart / Germany

Telephone [phone] / Fax [phone]

[e-mail] / www.bachmann.com

Witteveen Project-Inrichting.nl

Witeveen Project-Inrichting.nl DEUTSCH / 2014/15 FACILITY SYSTEME KUCHENSYSTEME IT SYSTEME ELEKTROMATERIAL

NEUHEITEN 2014/2015

Innovative Produkte für den professionellen Anwender

It's electric.

BACH MANN

Bachmann International. Bauen Sie auf beste Verbindungen.

Bachmann schafft Verbindungen. Damit Energie- und Datenströme exakt dort zur Verfügung stehen, wo sie gebraucht werden. Im industriellen, gewerblichen und privaten Bereich, in Büro-, und Schulungsräumen, auf Schreib- und Konferenztischen. Bachmann Facility- und IT-Systeme sind dabei so flexibel, dass Sie das Energie- und Datenmanagement auch zukünftigen Anforderungen jederzeit anpassen können. Und mit dem topaktuellen Bachmann Elektromaterial haben Sie die Sicherheit, selbst ausgefallenen Kundenwünschen an Elektrik und Elektronik zu entsprechen.

Eine der wichtigsten Zielsetzungen unseres Unternehmens ist es, unseren Kunden mit innovativen Produkten nachhaltigen Erfolg zu sichern. Bei der Entwicklung unserer standardisierten und kundenspezifischen Systeme und Produkte nutzen wir daher alle Möglichkeiten, die professionelles Engineering und modernes Prozessmanagement heute bieten.

Beispielsweise bei der Optimierung des Energiemanagements und der effizienten Nutzung von Energie. Hier arbeiten unsere Techniker tagtäglich daran, Ihnen mit intelligenten Produkten neue Möglichkeiten zur Realisierung effizienter Energiekonzepte zu erschließen. Sprechen Sie mit uns über Ihre Projekte, wenn Sie mit besseren Verbindungen rechnen wollen.

Wir begleiten Sie von der fundierten Beratung über die Lieferung einbau- fertiger Komponenten und Module bis zur Planung und Entwicklung Ihrer individuellen Lösungen. Dabei setzen wir alle Hebel an, um Ihre Erwartungen an uns und unsere Systeme zu übertreffen.

Wir freuen uns auf beste Verbindungen für Sie – und mit Ihnen!

Qualität auf allen Ebenen

Erst zufrieden sein, wenn man die optimale Lösung hat. Eine Philosophie, die für alle Ebenen unseres Unternehmens gilt und von allen Mitarbeiterinnen und Mitarbeitern konsequent gelebt wird. So entstehen Produkte, die außen wie innen zu den besten am Weltmarkt zählen. Dies zeigt unter anderem auch unsere Zertifizierung nach DIN EN ISO 9001:2000.

ZERTIFIKAT Er das International Gesellschaften nach DIN 03 1982 14691:2008 Bucharestesellschaften für den Kredit von Bayerische Deutschland für die Beteiligung des Deutschland Bucharestesellschaften bei Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Buchhestekurzern Aufwandlung der Gesellschaften zwischen Sachanzen Aufwandlung der Gesellschaften zwischen Sachanzen Aufwandlung der Gesellschaften zwischen Sachanzen Bucharestesellschaften für die Beteiligung des Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Bucharestesellschaften für Buchestekurzern In Mio. 2017

ZERTIFIKAT BACH RAN Buchmann-Bachmann-Schmidt 2004/12/2013 VDD 2004-000-0000 Mitarikovia et al. Technische und ähnliche Kreditgeschäften für die Systemen EN 29.12.1601-2005 Verpflichtung von Kreditgeschäften Kreditgeschäften für die Systemen EN 29.12.1601-2005 Verpflichtung von Kreditgeschäften Kreditgeschäften für die Systemen EN 29.12.1601-2005 Verpflichtung von Kreditgeschäften Kreditgeschäften für die Systemen EN 29.12.1617-2005 Verpflichtung von Kreditgeschäften Kreditgeschäften für die Systemen EN 29.12.1617-2005 Verpflichtung von Kreditgeschäften Kreditgeschäften für die Systemen EN 29.12.1617-2005 Verpflichtung von Kreditgeschäften Kreditgeschäfte und ähnliche Kreditgeschäfte für die Systemen EN 29.12.1617-2005 Verpflichtung von Kreditgeschäften Kreditgeschäfte für die Systemen EN 29.12.1617-2005 Verpflichtung von Kreditgeschäften Kreditgeschäfte für die Systemen EN 29.12.1617-2005 Verpflichtung von Kreditgeschäften Kreditgeschäfte für die Systemen EN 29.12.1623-2005 Verpflichtung von Kreditgeschäften Kreditgeschäfte für die Systemen EN 29.12.1623-2005 Verpflichtung von Kreditgeschäften Kreditgeschäfte für die Systemen EN 29.12.1623-2005 Verpflichtung von Kreditgeschäften Kreditgeschäftes für die Systemen EN 29.12.1623-2005 Verpflichtung von Kreditgeschäften Kreditgeschäfte für die Systemen EN 29.12.1623-2005 Verpflichtung von Kreditgeschäften Kreditgeschäfte für die Systemen EN 29.12.1623-2006 Verpflichtung von Kreditgeschäften Kreditgeschäfte für die Systemen EN 29.12.1623-2006 Verpflichtung von Kreditgeschäften Kreditgeschäfte für die Systemen EN 29.12.1623-2006 Verpflichtung von Kreditgeschäften Kreditgeschäfte für die Systemen

INHALT

FACILITY

Elegante und praktische Lösungen für die Energie- und Datenversorgung in Büro-, Schulungs- und Konferenzräumen. Modular aufgebaute, flexible Systeme für Versorgung und Kommunikation

KÜCHENSYSTEME

Bachmann Küchen-Systeme

Optimale Anschlüsse und beste Verbindungen im Küchenbereich. Unsere Systeme sind mit zahlreichen international gängigen Steckdosen und bei Bedarf auch mit Datenanschlüssen konfigurierbar.

IT POWER DISTRIBUTION

Bachmann IT Power Distribution

Versorgungssysteme für das effiziente Energiemanagement moderner IT Lösungen. Alles von der Stromversorgung für Schaltschränke bis zu hochwertigen integrierten Elektronik-Bauteilen.

ELEKTROMATERIAL

Bachmann Elektromaterial

Das umfassende Programm rund um Elektrik und Elektronik. Alles, was der Fachmann braucht, stets auf dem aktuellen Stand der Technik: bewährte Komponenten, hochwertige Produkte.

Ideal für Konferenzräume

POWER FRAME ist eine einfach zugängliche Elektrifizierungs einheit am Arbeitsplatz. Die Steck doseneinheit wird in den Einbaurahmen eingeklickt und kann nach Bedarf ausgetauscht oder mit Custom Modulen bestückt werden.

Artikelnr. | Ausführung

POWER FRAME Einbaurahmen 6-fach Länge: ca. 368,5 x 73 mm

915.006 · Schwarz RAL 9005

POWER FRAME COVER 6-fach Maße ca. 382 x 87 x 8 mm

6-fach Power Frame Rahmen schwarz (Art. 915.006), mit Aluminiumklappe, zum Einkleben in den Tisch 915.504 · Aluminium

Steckdoseneinheiten, 6-fach

Artikelnr. | Ausführung

C 6-fach: 2x Custom Module + Steckdosen Strom Länge: ca. 350 mm

	Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
	916.030 · 4 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
	916.1110 · 4 Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
	916.0361 · 3 UK 3,15A einzeln abgesichert mit Kinderschutz, schwarz, 90° gedreht

C 6-fach: 3x Custom Module + Steckdosen Strom Länge: ca. 350 mm

Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
916.007 · 3	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
916.048 · 3	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht

C 6-fach: 4x Custom Module + Steckdosen Strom Länge: ca. 350 mm

	Aluminiumprofil eloxiert; Stromeingang: 0,1m Leitung und GST18i3 Stecker
	916.025 · 2	Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht
	916.023 · 2	Frankreich / UTE Steckdosen mit Kinderschutz, schwarz, 35° gedreht
	916.024 · 3	Schweiz / CH Steckdosen schwarz, 0° gedreht

Strom über den Tellerrand hinaus

Komplettversorgung Office für Kleinanwendungen

TWIST 1S 2P

Metallische Abdeckscheibe Chrom matt; Stromeingang: 0,2m mit GST18i3 Stecker

931.005 1 ✗ Schutzkontaktsteckdose mit Kinderschutz, schwarz

2 x Keystone-Aufnahme mit:

1 x CAT6 Kupplung Buchse Buchse, Front- und Rückseite ; RJ 45 geschirmt

1 x USB 3.0A/A Modul, Front- und Rückseite: Buchse USB A

inklusive Wieland Gerätezuleitung GST18 Schutzkontakt, schwarz, Länge 2 m

Einbaudurchmesser 105 mm, Einbautiefe 40 mm

für Plattenstärken ab ca. 8 mm

931.006 1 ✕ Frankreich/ UTE Steckdose mit Kinderschutz, schwarz

2 x Keystone-Aufnahme mit:

1 x CAT6 Kupplung Buchse Buchse, Front- und Rückseite ; RJ 45 geschirmt

1 x USB 3.0A/A Modul, Front- und Rückseite: Buchse USB A

inklusive Wieland Gerätezuleitung GST18 Schutzkontakt, schwarz, Länge 2 m

Einbaudurchmesser 105 mm, Einbautiefe 40 mm

für Plattenstärken ab ca. 8 mm

TWIST ist so kompakt, dass sie selbst über Schubladen montiert werden kann.

Mit 42,5 mm Gesamthöhe ist TWIST so kompakt, dass sie auf nahezu allen Flächen verbaut werden kann. Selbst darunter liegende Schubladen sind nun kein Problem mehr. Und durch den flexiblen Kabelauslass findet das Kabel in einer ausgefrästen Nut Platz.

40 mm - mehr Platz benötigt TWIST nicht.

Design trifft Technik

DESK 2 ist eine moderne Tisch-Steckdosenleiste, konzipiert für die flexible Nutzung im Büro, in Besprechungsräumen, im Home-Office oder für das Desk-Sharing.

DESK 2 wird platzsparend mit Aluminium-Haltewinkeln an der Tischplatte befestigt, Leitungen können nun hinter einer Sichtblende und Kabelführung geführt werden, sodass DESK 2 von allen Seiten eine gute Figur macht.

Mit dem neuen Klebesockel kann DESK 2 individuell auf dem Tisch befestigt werden. Somit ist eine direkte

Blockstellung der Tische möglich.

DESK 2 Steckdoseneinheiten

Artikelnr. | Ausführung

Steckdosen Strom Länge: ca. 197 mm

Aluminiumprofil; Stromeingang: 0,2m H05VV-F3G1,5mm² mit GST18; inkl. Haltewinkel

902.2048 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

Lackiert in RAL 9010 Weiß

902.4048 · 3 Schutzkontaktsteckdosen mit Kinderschutz, schwarz, 35° gedreht

Lackiert in Inox

Verdeckte Kabelführung bis unter die Tischkante

918.110 2x Klebesockel-Set, Kunststoff lackiert in RAL 9010 Weiß

2x TESA® POWER STRIP®

918.111 2x Klebesockel-Set, Kunststoff lackiert in Inox

2x TESA® POWER STRIP®

Vorteile im Überblick

• Designlösung für moderne Arbeitsplätze
  · Benutzerorientierte 35°-Ausrichtung
• Verdeckte Leitungsführung bis Tischkante
  · Red Dot Product Design Award Winner 2011
• Preisträger IF Award 2012
  · Nominiert für den Deutschen Designpreis 2012

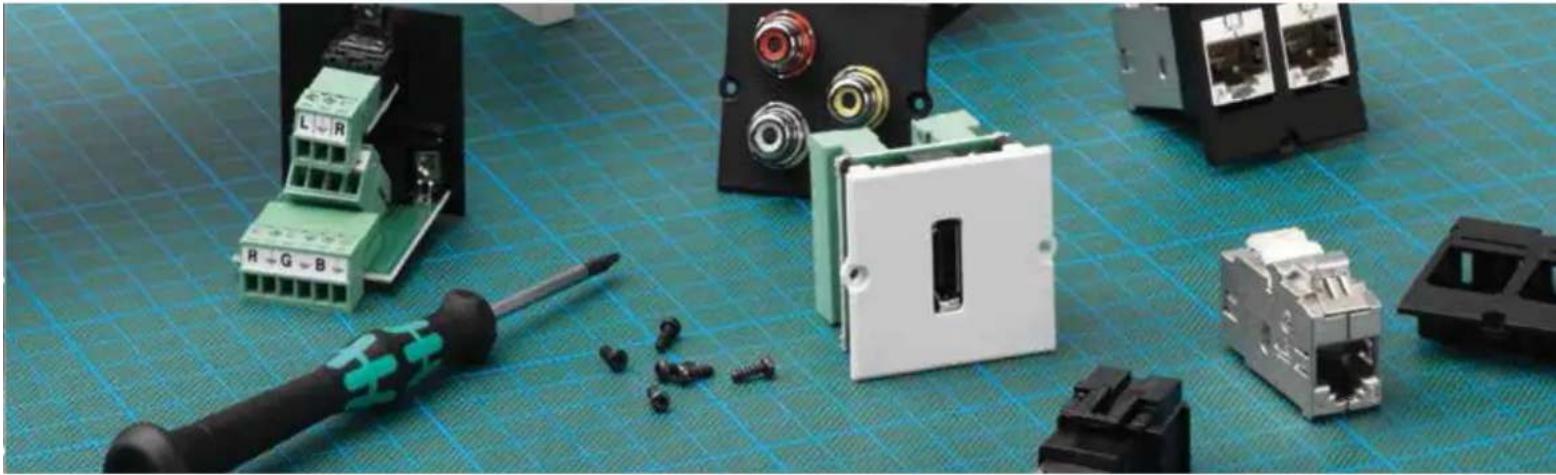

Mit den neuen Custom Kabelauszugsmodulen mit Anschlüssen für Netzwerk, USB und mobile Geräte sind nun Datenanschlüsse immer zur Hand. Die Kabelspulen lassen sich in alle Bachmann Tischanschlussfelder mit Custom Modul-Technik integrieren.

Artikelnr. | Ausführung

Kabelauszug für USB-Anschluss

Länge Datenleitung herausziehbar: ca. 500 mm

917.300 · Frontseite: USB A 2.0 Stecker; Rückseite: USB A 2.0 Buchse

- Fixleitung an Rückseite mit Länge ca.150 mm

Kabelauszug für Netzwerkanschluss

Länge Datenleitung herausziehbar: ca. 700 mm

917.301 - Frontseite und Rückseite: RJ45 Stecker CAT3

- Fixleitung an Rückseite mit Länge ca.150 mm

Kabelauszug für mobile Geräte

Länge Datenleitung herausziehbar: ca. 480 mm

917.302 · Frontseite mit 3 in 1 Stecker: Apple * 30PIN Stecker, Micro USB 2.0 A Stecker,

Mini USB 2.0 A Stecker; Rückseite: USB A 2.0 Buchse

- Fixleitung an Rückseite mit Länge ca.150 mm

Mini-Displayport

Mini-Displayport Keystone Schwarz

917.214 · Frontseite: Buchse Mini-Displayport/ Rückseite: Stecker Displayport

- 0,5m Kabelpeitsche

- ca. 85 mm benötigte Einbautiefe

HDMI Verbindungskabel

Artikelnr. | Länge Ausführung

HDMI-Leitung, 15-pol. HD mit Miniklinke und Signalsteuerung

918.0191 1,0 m	· HDMI Leitung, Farbe schwarz
918.0192 3,0 m · HDMI	Standard 4Kx2K
918.0193 5,0 m	· Seite 1: HDMI Stecker 19-polig· Seite 2: HDMI Stecker 19-polig· Einsetzbar bei Custom Modulen mit HDMI Buchse/Buchse (z.B. 918.040)
918.0201 7,5 m · HDMI	Leitung, Farbe schwarz· HDMI Standard 4Kx2K· Seite 1: HDMI Stecker 19-polig· Seite 2: HDMI Stecker 19-polig· Long Distance· Vollmetall· Einsetzbar bei Custom Modulen mit HDMI Buchse/Buchse (z.B. 918.040)

HDMI: Bei Kabellängen über insgesamt 5 m kann die Übertragungsgeschwindigkeit bereits sinken. Damit ist keine Super Speed Verbindung möglich. Für Anwendungen mit längeren Übertragungsstrecken sollte idealerweise ein Repeater-Kabel verwendet werden.

917.400 · Frontseite: Buchse USB A / Rückseite: Buchse USB B

• Montage in Keystone Rahmen 917.000 oder 917.001

· ca. 85 mm benötigte Einbautiefe

Koppler USB 3.0 B / A Keystone Schwarz

917.401 - Frontseite: Buchse USB B / Rückseite: Buchse USB A

- Montage in Keystone Rahmen 917.000 oder 917.001

- ca. 85 mm benötigte Einbautiefe

Custom Modul 1x USB 3.0 A / A Keystone (1:1 belegt) Schwarz

917.120 · Frontseite: USB Buchse A / Rückseite: USB Buchse A

- Montage in Keystone Rahmen 917.000 oder 917.001

- ca. 85 mm benötigte Einbautiefe

USB 3.0 Verbindungskabel

Artikelnr. | Länge Ausführung

USB 3.0 A/B Anschlusskabel

917.1205 1,0m USB A/B Anschlusskabel, Farbe schwarz

917.1203 3,0m Seite 1: Stecker A / Seite 2: Stecker B

Komplett beschaltet

USB 3.0 A/A Anschlusskabel (1:1 belegt, nicht für Host to Host Verbindung)

918.176 1,0 m USB A/A Anschlusskabel, Farbe schwarz, Umspritzung grau

918.177 3,0 m Seite 1: Stecker A / Seite 2: Stecker A

918.178 5,0 m Einsetzbar bei Custom Modulen mit USB A Buchse

(z.B. 917.018/917.019/917.400/917.401)

Komplett beschaltet 1:1, nicht als Host-to-Host Verbindung geeignet

USB 3.0 Verbindungskabel für Host-to-Host Verbindung

Artikelnr. | Länge Ausführung

USB 3.0 A/A Anschlusskabel (gedreht belegt, für Host-to-Host Verbindung)

918.081 1,0 m USB A/A Anschlusskabel, Farbe schwarz, Umspritzung schwarz

918.082 3,0 m Seite 1: Stecker A / Seite 2: Stecker A

918.083 5,0 m Einsetzbar bei Custom Modulen mit USB A Buchse

(z.B. 917.018/917.019/917.400/917.401)

Komplett beschaltet, 3.0 Datenpaare gedreht für Host-to-Host Verbindung

USB 3.0

Die richtigen Komponenten

Herkömmliche USB 3.0 Direktverbindung, ohne Koppler


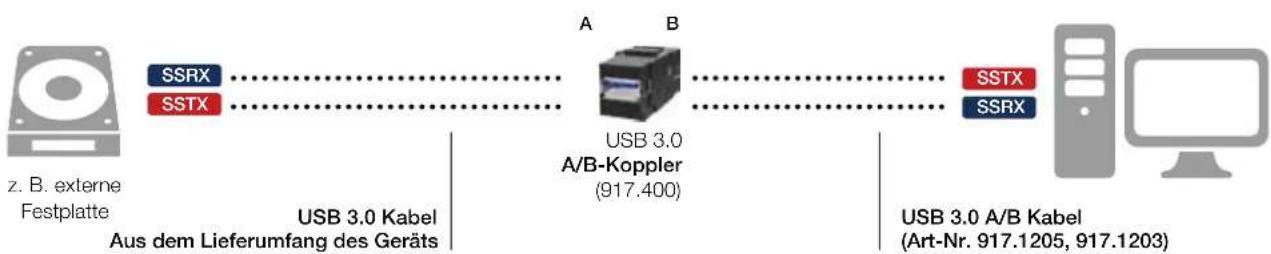

Verbindung mit A/B- oder B/A-Koppler für USB 3.0 Verbindung


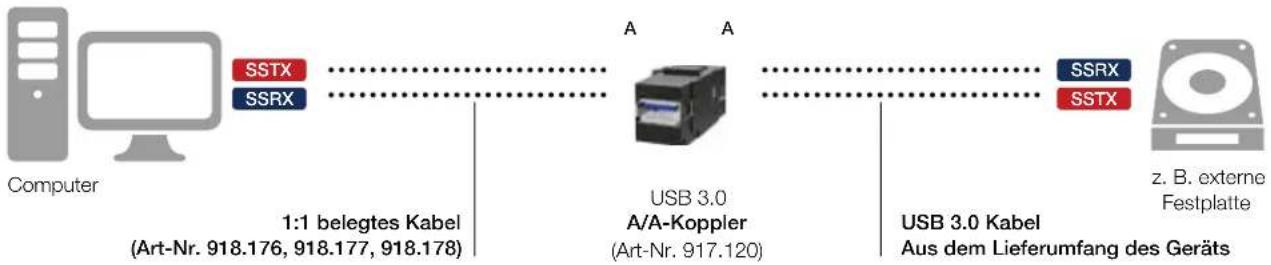

Verbindung mit A/A-Koppler für USB 3.0 Verbindung

Bitte beachten

USB 3.0 Kabel verfügen im Vergleich zu USB 2.0 Kabeln neben einer weiteren Masseverbindung über zwei weitere Signaladernpaare:

SSTX+ und SSTX- dienen der Datenübertragung vom Host zum Gerät, SSRX+ und SSRX- der Datenübertragung von Gerät zu Host.

Aktive Komponenten benötigen für die Kommunikation 1:1-belegte USB 3.0 Kabel. Da unser USB 3.0 A/A-Koppler 1:1-belegt ist, muss ein ebenso 1:1-belegtes Kabel verwendet werden. Werden die Komponenten anders als oben beschrieben eingesetzt (gekreuzte USB-Kabel), wird die Datengeschwindigkeit von USB 3.0 auf USB 2.0 reduziert, obwohl ausschließlich USB 3.0 Komponenten verwendet werden. USB 3.0 SuperSpeed Datenverbindungen sind nur bis zu einer Kabellänge von insgesamt 4,5 m möglich. Werden Kopplern verwendet, müssen kürzere Kabel verwendet werden. Ein wichtiger Faktor für hohe Datenraten ist die Qualität der verwendeten Kabel. Wir empfehlen Bachmann USB 3.0-Kabel.

Das bewährte Produkt ELEVATOR ist jetzt auch für Anwendungen in der Küche einsetzbar.

Durch speziell entwickelte Befestigungsprofile kann ELEVATOR auch unterhalb eines Hängeschranks in der Wandecke bzw. direkt im Hängeschrank eingebaut werden.

Per Daumendruck lässt sich Elevator ausfahren und bietet auf kleinstem Raum drei Steckdosen.

Nach Gebrauch wird die Steckdoseneinheit einfach wieder versenkt.

Vorteile im Überblick

• Fährt per Daumendruck aus
  · 3 Steckdosen
• Passend für 79 mm Standard-Bohrung
  · Einfache und schnelle Montage
• Nachträglicher Einbau möglich
• Aluminium vernickelt, gebürstet
• Klassisches Design

ELEVATOR

Artikelnr. Ausführung

ELEVATOR Steckdoseneinheit

Aluminiumprofil im Edelstahl-Look; Küchen-Variante; Stromeingang: 2,0m H05VV-F 3G 1,5mm² mit Aderendhülsen und beiliegendem Schutzkontakt-Montagestecker

928.002 · 2 Schutzkontaktsteckdosen, mit Kinderschutz, schwarz, 35° gedreht

ELEVATOR COVER

ELEVATOR Cover
Zubehör zur Montage des Elevators unter Küchen-Hängeschrank

928.901

Bestehend aus:· Wandbefestigungsprofil· Leitungsniederhalter· 3 St. M3x8 Senkkopfschrauben· 2 St. 3mm Linsenkopfschrauben· 4 St. Dübel 5mmx32mm· 4 St. 3,5x40 Senkkopfschrauben mit Kreuzschlitz· Aufnahmeadapter· Befestigungsadapter· Frontblende: Aluminium glänzend poliert, "Edelstahl-Look"· Montageanleitung

Zubehör zur Montage des Elevators im Küchen-Hängeschrank

928.902 Bestehend aus:

• Profil Blendenkörper: Aluminium glänzend poliert, "Edelstahl-Look"

• Deckel

• 1xKunststoffschraube

• 2xTESA® Power Strips

• Montageanleitung

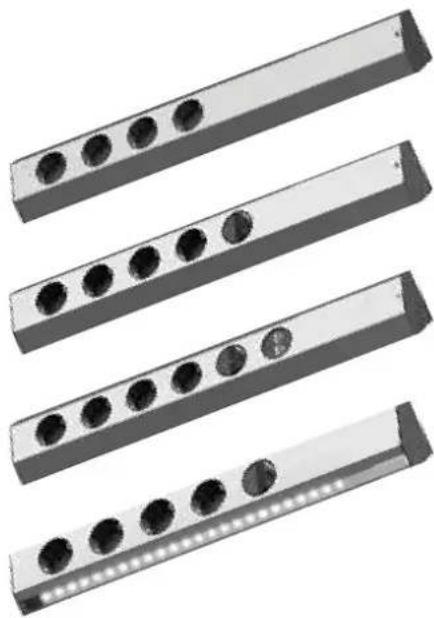

Universal Steckdosenleisten für die Wand und Eckmontage

Die universell einsetzbare Steckdosenleiste ist eine effiziente Lösung für einen leicht zugänglichen Stromanschluss in der Küche. Die Leiste kann sowohl in der Ecke, als auch an der Wand montiert werden. Das Aluminiumprofil in Edelstahl-Optik bietet ein zeitloses Design und ist somit für alle Küchen geeignet. Die Steckdosenleiste ist in mehreren Ausführungen erhältlich (mit/ohne Wippschalter, mit USB-Doppelcharger, mit LED-Beleuchtung).

Vorteile im Überblick

• Schnell und flexibel einsetzbar
• Für Wand- und Eckmontage
• Nachträglicher Einbau möglich
• Zeitloses Design

Universal Steckdosenleisten für die Wand- und Eckmontage

Artikelnr. Ausführung

Steckdosenleisten für die Wand- und Eckmontage Länge: 458 bis 580mm
Aluminiumprofil in Edelstahl-Optik; Küchen-Variante; Stromeingang: 2,0 m H05VV-F 3G 1,5 mm² mit beiliegendem Schutzkontakt-Montagestecker

923.006 · 4	Schutzkontaktsteckdosen mit Kinderschutz, 35° gedreht, schwarz,
923.007 · 4	Schutzkontaktsteckdosen mit Kinderschutz, 35° gedreht· Mit Wippschalter, schwarz
923.008 · 4	Schutzkontaktsteckdosen mit Kinderschutz, 35° gedreht· mit Wippschalter und USB-Doppelcharger, schwarz
923.009 · 4	Schutzkontaktsteckdosen mit Kinderschutz, 35° gedreht· mit Wippschalter und LED-Beleuchtung (warmweiß), schwarz

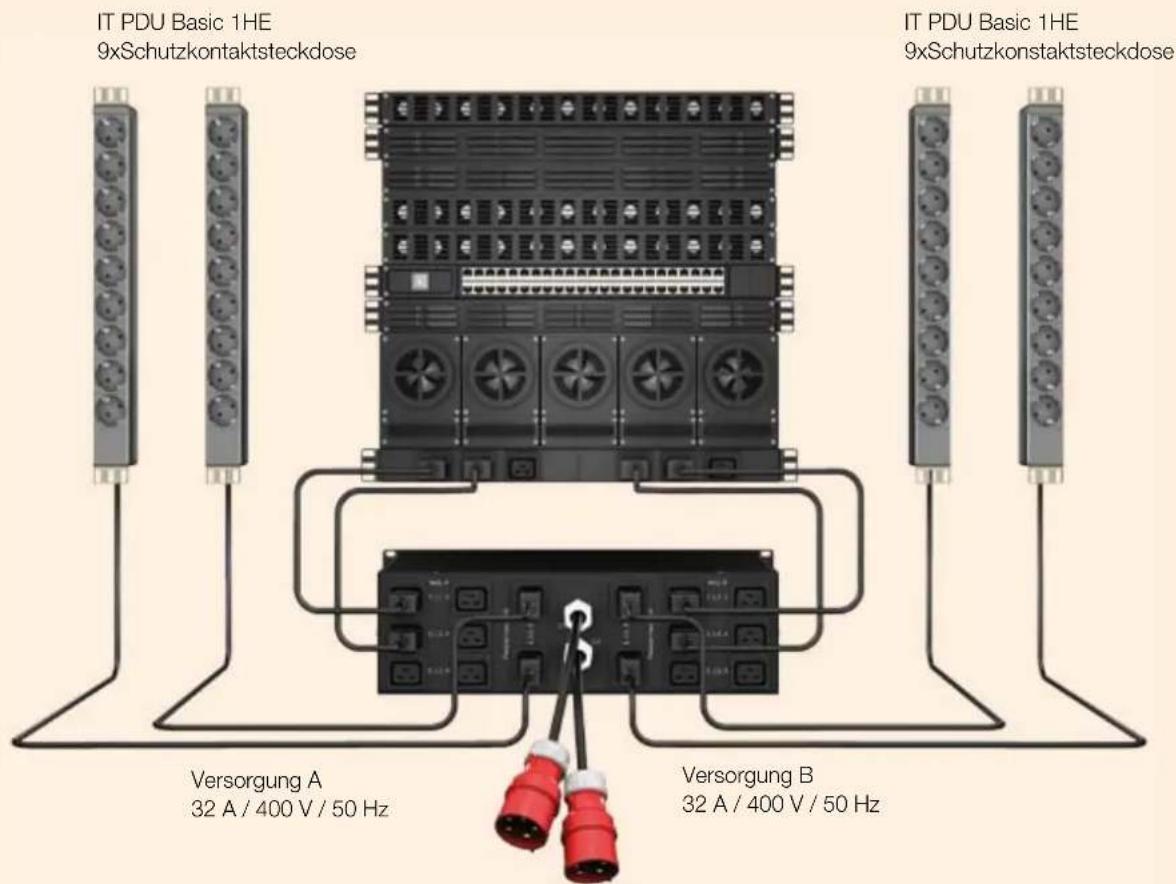

Bei der Entwicklung der IT PDU stand die platzsparende und modular erweiterbare Integration der PDU im Serverrack im Vordergrund. Das Maß des hochwertigen und sehr stabilen Aluprofils beträgt kompakte 44 x 47 mm. Die platzsparende Bauweise bietet dadurch Raum für Datenverkabelung und Luftführung zur Klimatisierung des Serverracks.

Durch das einfache, mechanische Zusammenstecken mittels Verbindungslaschen der IT-PDUs ist eine Kombination unterschiedlicher Steckerausführungen sehr einfach möglich.

Artikelnr.

Kabeltyp H05VV-F-

Länge (m)

Stecker

Phasen

Nenn-spannung (V)

Strom je Phase in A

C13

C19 IEC Lock

Outlets Gesamt

Maße (BxHxT) in mm

ab Lager

Zero U-Space IT PDU Basic (32 A / 230 V / 50 Hz)

800.1656 5G2,5 mm ^2 3 CEE 3 400 16 24 3 27 1075x44x47						ja
800.1657 3G2,5 mm ^2 3 CEE 1 230 16 24 3 27 1075x44x47 ja

	WiFi BN3000
MESSUNG
Strom	X	X
Spannung	X	X
Phasenwinkel		X
Frequenz		X
Wirkleistung	X	X
Blindleistung		X
Scheinleistung	X	X
Energiezähler	X	X
Power Faktor	X	X
Nulleiterüberwachung		X
Messung pro Phase	X	X
Messgenauigkeit	1% 1%
DISPLAY
Art		OLED
Anzeige per Software drehbar		X
SENSORIK
Anschlüsse für externe Sensoren	1	2
Steckdosen schaltbar	X
Schaltzustands-kontrolle	X

	WiFi BN3000
SCHALTEN
Zeitschaltfunktion	X
Schwellwert-schaltfunktion	X
KOMMUNIKATION
Ethernet (10/100 Mbit/s)	X	X
W-LAN 802.11 b/g/n	X
Powerline Communication
ModBus RTU		X
ModBus TCP		X
HTTP	X	X
HTTPS	X	X
SSH		X
DHCP	X	X
SMTP	X	X
SNMPv2		X
SNMPv3		X
SNMP Trap		X
Syslog		X
NTP	X	X
DDNS	X
BEDIENUNG
Webbrowser	X	X
Smartphone App	X
Lokal		X

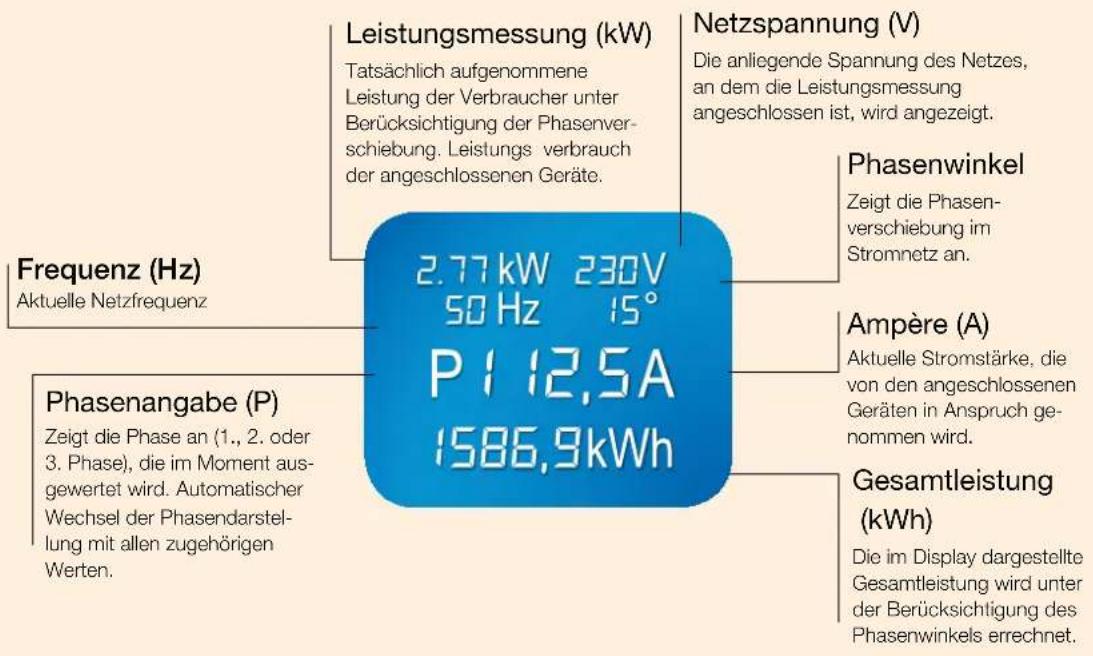

Leistungsmessung (kW) Tatsächlich aufgenommene Leistung der Verbraucher unter Berücksichtigung der Phasenver- schiebung. Leistungs verbrauch der angeschlossenen Geräte. Netzspannung (V) Die anliegende Spannung des Netzes, an dem die Leistungsmessung angeschlossen ist, wird angezeigt. Frequenz (Hz) Aktuelle Netzfrequenz 2.77 kW 230V 50 Hz 15° P 1 12,5A 1586,9kWh Phasenwinkel Zeigt die Phasen- verschiebung im Stromnetz an. Phasenangabe (P) Zeigt die Phase an (1., 2. oder 3. Phase), die im Moment aus- gewertet wird. Automatischer Wechsel der Phasendarstel- lung mit allen zugehörigen Werten. Ampère (A) Aktuelle Stromstärke, die von den angeschlossenen Geräten in Anspruch gen- nommen wird. Gesamtleistung (kWh) Die im Display dargestellte Gesamtleistung wird unter der Berücksichtigung des Phasenwinkels errechnet.

Blu≡Net

Metered Series

BlueNet Metered Plus

Strom- und Leistungsmessung über lokales Display

BlueNet Metered Plus (16 A / 230 V / 50 Hz)

Artikelnr. Ausführung Maße (L x B x H)

BlueNet Metered Plus

integrierte Leistungsmessung, 2,0 m H05W-F 3G 1,50 mm², schwarz, mit Schutzkontakt-Winkelstecker

800.1658 24 x IEC320 C13; 4 x IEC320 C19 mit IEC-Lcok ca. 1076 x 44 x 58

Artikelnr. Ausführung Maße (L x B x H)

BlueNet Metered Plus

integrierte Leistungsmessung, 3,0 m H05VV-F 5G 2,50 mm², schwarz, mit CEE-Stecker

800.1659 24 x IEC320 C13; 3 x IEC320 C19 mit IEC-Lcok ca. 1546 x 44 x 58

MODULARITÄT Auf Wunsch sind alle BlueNet WiFi/LAN Produkte auch mit FI/RCD, FI/LS, Leitungsschutz- schalter, Gerätevollschutz oder beispielsweise Thermosicherung erhältlich. STECKDOSEN 3 Schaltgruppen à 16 Ampère, manuell oder automatisiert last-, temperatur- und zeitab- hängig schaltbar. Zusätzliche Permanent-Steckdosen. WIFI/LAN Modul ALARMFUNKTION Meldung per E-Mail bei Über- oder Unterschreitung von elektrischer Arbeit, Leistung oder Temperatur. Messdaten als .csv Datei verfügbar. KOMMUNIKATION Neben einer Ethernetsschnitt- stelle auch WiFi-Konnektivität (802.11 b/g/n) und DDNS Unterstützung. WIFI/LAN MODUL Leistungsmessung, Tem- raturmessung, schaltbar Steckdosen, Webinterface mobile App für Android und iOS.

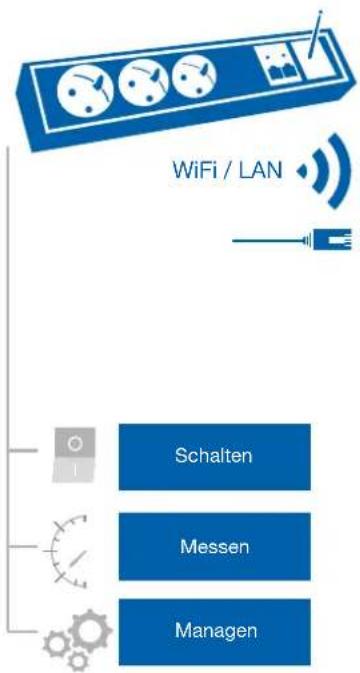

WiFi/LAN Modul

Technologie
WiFi / LAN Modul

WiFi Netzwerk Router www Dynamic DNS

· Temperatur- und Leistungsmessung

- Lastmanagement und Kostenkontrolle

- Management über Webinterface und Smartphone App

·Fernzugriff über Internet via Dynamic DNS

· WiFi (802.11 b/g/n) und Ethernet Konnektivität

Vorteile

im Überblick

WiFi/LAN Modul

Die Komplettlösung für kleine und mittlere IT-Anwendungen

Mit dem neuen BlueNet WiFi/LAN-Modul stehen nun drei separate Schalt- und Messgruppen für die erweiterte Leistungs- und Temperaturmessung, und das Schalten von einzelnen Steckdosen und kompletten Steckdosenleisten zur Verfügung. Das Managementinterface ist im Webserver integriert und wird per Webbrowser im Netzwerk oder mit Dynamic DNS über das Internet bedient. Für mobile Endgeräte gibt es die BlueNet-WiFi-App. Die maximale Schaltleistung beträgt dabei volle 16 Ampère pro Schaltgruppe. Geschaltet wird nicht nur manuell sondern auch automatisiert durch individuell einstellbare Last-, Temperatur- oder Zeit-Schwellenwerte. Das WiFi/LAN Modul kann in nahezu allen Bachmann Produkten integriert werden. Externe Temperatursensoren sind in Längen von 3,10 und 20 m als Zubehör erhältlich. Bei allen WiFi/LAN Produkten des Bachmann IT-Bereichs ist ein externer RP-SMA Antennenanschluss vorgesehen. Externe WiFi-Antennen sind ebenfalls als Zubehör erhältlich.

Das WiFi/LAN Modul ist kann dank seines kompakten Aufbaus in das modulare Bachmann System integriert und mit Stecksystemen, Basisprodukten und weiteren Komponenten kombiniert werden.

Manuelles Schalten

Per Internetbrowser oder Mobile App wird auf das WiFi/LAN-Modul zugegriffen. Eine statische oder dynamische IP-Adresse des lokalen Netzwerks wird dem WiFi/LAN-Modul zugeordnet. Ein dynamisches DNS wird voll unterstützt, wodurch der Zugriff auf gekoppelte WiFi/LAN Produkte mit allen Funktionen wie z. B. das Schalten der Schaltausgänge und die Kontrolle von Temperatursowie Leistungsdaten jederzeit auch aus der Ferne möglich ist. Je nach Produktvariation kann auch mit lokalen Tastern geschaltet werden.

Zeitgesteuertes Schalten

Das WiFi/LAN Modul bietet ein komfortables Programmieren der Zeitschaltuhr über den Webbrowser. Beim täglichen Schalten (ein/aus) wird nur die Uhrzeit eingegeben. Die Systemzeit der Steckdose kann täglich automatisch via Internet synchronisiert werden. Für wöchentliche Schaltvorgänge können die Wochentage eingestellt werden. Die Schaltaktionen (ein/aus) werden für jeden Zeitpunkt einzeln ausgewählt. Alle Einstellungen in einem eigenen Profil gespeichert. Bis zu vier Profile können mit dem WiFi/LAN Modul angelegt werden.

Temperaturüberwachung, Schwellenwertalarmierung und temperaturabhängiges Schalten

Die Umgebungstemperatur wird mit Hilfe des angeschlossenen Temperatursensors gemessen und direkt im Webbrowser und in der App angezeigt. Werden persönlich definierte Schwellenwerte über- oder unterschritten, werden automatisch E-Mails versendet. Grenzwerte, bei denen die ausgewählten Schaltgruppen automatisiert schalten, lassen mit Hilfe der WiFi/LAN Technologie z. B. ein Klimagerät oder einen Heizlüfter in einem bestimmten Temperaturbereich arbeiten.

Leistungsmessung, Schwellwertalarmierung und Lastabhängiges Schalten

Innerhalb des WiFi/LAN Moduls, wird die momentane elektrische Leistung der drei Schaltgruppen gemessen und via Webinterface oder App visualisiert. Auch hier ist automatisiertes Schalten nach einem frei definierbaren Wirkleistungs-Schwellenwert pro Schaltgruppe möglich. Bei Über- bzw. Unterschreiten der gemessenen Leistung oder elektrischen Arbeit, können ebenfalls automatisch E-Mails versendet werden

Keyfacts

• Messen von: Temperatur Spannung (V), Strom (A), cos Φ, Wirkleistung (W), Scheinleistung (VA) und Arbeit (kWh), Kosten (€)
• Schaltfunktion: manuell, nach Leistung, Temperatur oder Zeit; Drei Schaltgruppen à 16A
  · Kommunikation: WiFi (802.11 b/g/n, Ethernet 10/100), Unterstützt DDNS
• SSL verschlüsselte Email-Meldungen bei Über- oder Unterschreiten von Schwellenwerten
• Integrierter Webserver mit grafischer Managementoberfläche
• Client-Applikationen für Android und iOS
• Optional mit interner oder externer Antenne
• Messgenauigkeit +/- 1%

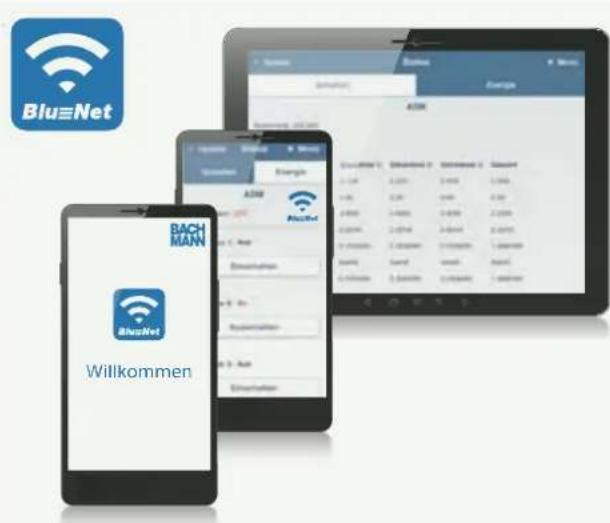

App für das Smartphone oder den Tablet PC

Die App ist im Play Store (für Android) oder im App Store (für iOS) unter dem Namen BlueNet WiFi zu finden. Es werden die momentane Temperatur, die aktuellen Schaltzustände und die aktuellen Leistungsmessdaten angezeigt. Die Steckdosen können ein- und ausgeschaltet werden. Durch Eingabe einer Dynamic DNS Adresse ist dieser Funktionsumfang aus der Ferne via 3G oder 4G voll nutzbar.

Interface TabletInterface Smartphone

BACH MAN BlueNet Willkommen

Anwendungsbeispiele WiFi/LAN

Sicherheit und Verfügbarkeit Die kostengünstige Komplettlösung für Server- räume oder kleinere IT-Infrastrukturen um zu messen, schalten und managen.

3267 Kostenkontrolle, Ressourcenplanung und Lastmanagement mit dem WiFi/LAN Modul

Komfort und energiebewusstes Leben durch automatische Steuerung von elektrischen Verbrauchern wie Leuchten, Zirkulationspumpen und Heizkörpern.

Sicherheit durch Simulation von Anwesenheit und E-Mail-Benachrichtigung oder automatisiertes Abschalten. Zum Beispiel bei Über- oder Unter- last oder voreingestelltem Temperaturwert.

Bequem und einfach Verbraucher zu Einheiten zusammenfassen und via Mobile-App schalten, oder über Wochen- programme automatisieren.

Sicherheit und Kostenkontrolle Steuern und Überwachen von Büroverbrauchern mit WiFi/LAN Unterflur-Systemen, auch als einfach integrierbare Nachrüstlösung.

Komfort und smarte Technologie Standby-Verbraucher bequem per App einzeln abschalten und Energie sparen, zum Beispiel beim Home Entertainment. Auf Steckdosen hinter Möbeln bequem zugreifen.

BlueNet Willkommen

Steuerung und Kontrolle

aller Messwerte und Schaltzustände aus der Ferne mit der BlueNet WiFi App.

BlueNet Basic WiFi/LAN (WiFi/LAN Leistungsmessung)

• Leistungsmessung
- Temperaturüberwachung
• Schwellenwertalarmierung

Weitere Informationen finden Sie auf 37

Artikelnummer	Leitungstyp	Leitungsquerschnitt mm2	Leitungstänge (m)	Stecker	Phase(n)	Nennspannung (V)	Strom (A)	Max Power in kVA	C13	C19 IEC LOCK	SKD	UTE	T13	Outlets Gesamt	ab Lager	Abmessungen (LxBxH)
820.034 H05VV-F 3G1,5		2 SKS* 1 230	16 3,7 3 3 ja 437	x 44,4 x 46,2
820.036 H05VV-F 3G1,5		2 SKS* 1 230	16 3,7 3 3 ja 437	x 44,4 x 46,2
820.038 H05VV-F 3G1,5		2 SKS* 1 230	16 3,7 3	3 ja 437 x 44,4 x 46,2
820.035	H05VV-F	3G1,5	2	SKS*	1	230	16	3,7			6			6	ja	607 x 44,4 x 46,2
820.037	H05VV-F	3G1,5	2	SKS*	1	230	16	3,7				6		6	ja	607 x 44,4 x 46,2
820.039	H05VV-F	3G1,5	2	SKS*	1	230	16	3,7					6	6	ja	437 x 44,4 x 92,4
820.040	H05VV-F	3G1,5	2	CEE 16	1	230	16	3,7	24	3				27	ja	1245 x 44,4 x 46,2
820.041	H05VV-F	3G1,5	2	CEE 16	3	400	16	11	24	3				27	ja	1245 x 44,4 x 46,2

Artikelnummer	Leitungstyp	Leitungsquerschnitt mm^2	Leitungslänge (m)	Stecker	Phase(n)	Nennspannung (V)	Strom (A)	Max Power in kVA	C13	C19 IEC LOCK	Leitungsschutzschalter C16A	Outlets Gesamt	ab Lager	Länge
329.3056	H05VV-F	4	3	CEE	1	230	32	7,4	24	4	2	28	ja	1330,7mm
329.3057	H05VV-F	2,5	3	CEE	1	230	16	3,7	24	3		27	ja	1032,6mm
329.3058	H05VV-F	4	3	CEE	3	400	32	22,1	24	6	3	30	ja	1883mm
329.3059	H05VV-F	2,5	3	CEE	3	400	16	11,0	24	6		30	ja	1373mm

(Leistungsmessung, Schwellwertalarmierung und Lastabhängiges Schalten)

• Leistungsmessung
  • Temperaturüberwachung
• Schwellenwertalarmierung
  · Fernschalten
• Zeitgesteuertes Schalten
• Temperaturabhängiges Schalten
  Weitere Informationen finden Sie auf Seite 37

Artikelnummer

Leitungstyp

Leitungsquerschnitt mm^2

Leitungslänge (m)

Stecker

Phase(n)

Nemspannung (V)

Strom (A)

Max Power in kVA

SKD**

UTE

T13

Outlets Gesamt

ab Lager

Abmessungen(LxBxH)

820.028

H05VV-F 3G1,5 2 SKS*

1 230

16 3,7 3 3 ja

437 x 44,4 x 46,2

820.030

H05VV-F 3G1,5 2 SKS*

1 230

16 3,7 3 3 ja

522 x 44,4 x 46,2

820.032

H05VV-F 3G1,5 2 T12 1

230

16 3,7 3 3 ja

437 x 44,4 x 46,2

820.029

H05VV-F 3G1,5 2 SKS*

1 230

16 3,7 6 6 ja

522 x 44,4 x 46,2

820.031

H05VV-F 3G1,5 2 SKS*

1 230

16 3,7 6 6 ja

607 x 44,4 x 46,2

820.033

H05VV-F 3G1,5 2 T12 1

230

16 3,7 9 9 ja

522 x 44,4 x 46,2

Artikelnummer	Leitungstyp	Leitungsquerschnitt mm2	Leitungslänge (m)	Stecker	Phase(n)	Nennspannung (V)	Strom (A)	Max Power in kVA	C13	"C19 IEC LOCK"	Leitungsschutzschalter C16A	Outlets Gesamt	ab Lager
329.3111	H05VV-F	2,5	3	CEE	3	400	16	11,0	36			36	ja
329.3112	H05VV-F	4	3	CEE	1	230	32	7,4	24	4	2	28	ja
329.3113	H05VV-F	2,5	3	CEE	1	230	16	3,7	24	3		27	ja
329.3114	H05VV-F	4	3	CEE	3	400	32	22,1	24	6	6	30	ja
329.3115	H05VV-F	2,5	3	CEE	3	400	16	11,0	24	6		30	ja

Artikelnr. | Ausführung

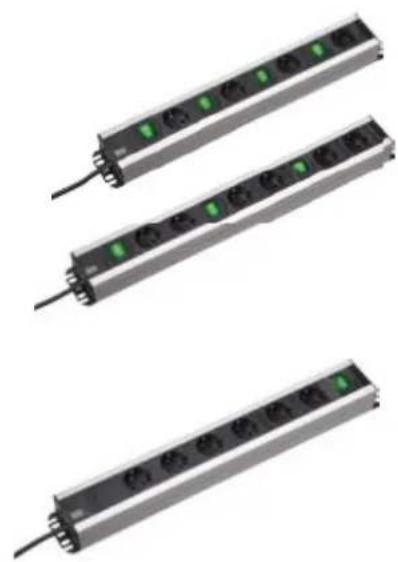

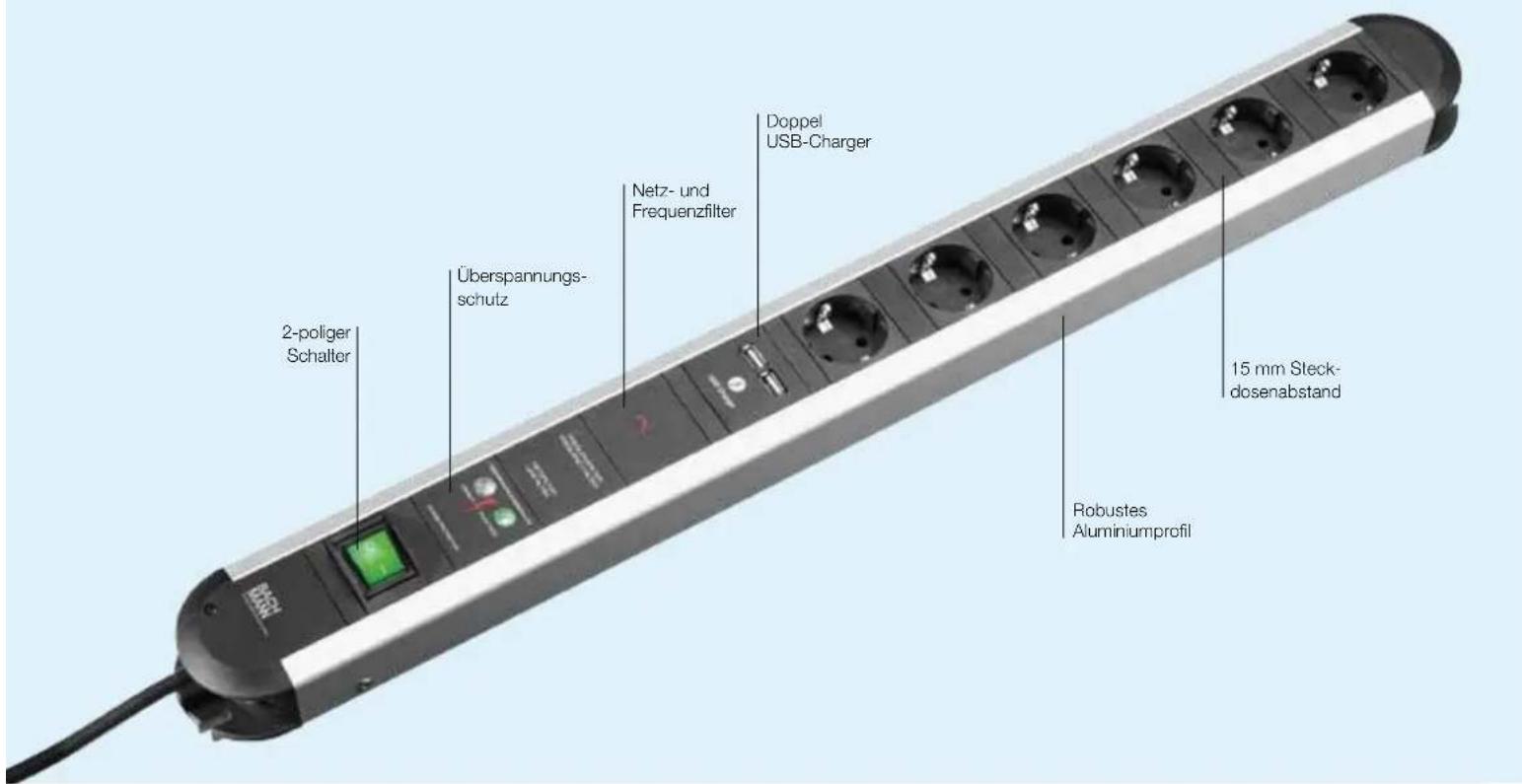

Handwerkerleiste mit WiFi/LAN Modul

1,5 m H05W-F 3G1,5 mm2, schwarz, mit Schutzkontakt Winkelstecker, ohne Schalter
820.004	- 3 Schutzkontaktsteckdosen, einzeln schaltbar- WiFi/LAN Modul
820.005	- 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar- WiFi/LAN Modul
820.006	- 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar- Überspannungsschutz + Netz- und Frequenzfilter- WiFi/LAN Modul
820.007	- 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar- 2 Schutzkontaktsteckdosen, Dauerspannung- Überspannungsschutz + Netz- und Frequenzfilter- WiFi/LAN Modul

Artikelnr. | Ausführung

Connect Line mit WiFi/LAN Modul

1,5 m H05W-F 3G1,5 mm2, schwarz, mit Schutzkontakt Winkelstecker, ohne Schalter
820.012	- 3 Schutzkontaktsteckdosen, einzeln schaltbar- WiFi/LAN Modul
820.013	- 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar- WiFi/LAN Modul
821.014	- 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar- Überspannungsschutz + Netz- und Frequenzfilter- WiFi/LAN Modul
821.015	- 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar- 2 Schutzkontaktsteckdosen, Dauerspannung- Überspannungsschutz + Netz- und Frequenzfilter- WiFi/LAN Modul

Artikelnr. | Ausführung

Consolidation Point mit WiFi/LAN Modul

Stromeingang: GST18i3, 1-phasig, externe WiFi Antenne
821.013	- 3 x 4 GST18i3 Buchse, in Dreiergruppen schaltbar- Buchsen in schwarz, rot und grau- WiFi/LAN Modul

Artikelnr. | Ausführung

STEP mit WiFi/LAN Modul

Kunststoffgehäuse; Stromeingang: GST18i3 / Stromausgang: GST18i3
820.017	- 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar- WiFi/LAN Modul

Artikelnr. | Beschreibung

BlueNet Monitored Zubehör

820.045 Externer Temperaturfühler 3,0 m; Klinkenstecker 2,5 mm; Messbereich Fühler max. -50°C bis 110°C
820.046	Externer Temperaturfühler 10 m; Klinkenstecker 2,5 mm; Messbereich Fühler max. -50°C bis 110°C; wasserdicht IP88
820.047	Externer Temperaturfühler 20 m; Klinkenstecker 2,5 mm; Messbereich Fühler max. -50°C bis 110°C; wasserdicht IP88
820.048	RP-SMA WiFi Antenne; mit Kippgelenk; 802.11 b/g/n; Verstärkung 2dBi
820.049	RP-SMA WiFi Antenne; mit Kippgelenk; 802.11 b/g/n; Verstärkung 5dBi
820.050	RP-SMA WiFi Antenne; magnetischer u. gummierter Standfuß; 3 Positionen kippbar; Antennenkabel 1m; 802.11 b/g/n; Verstärkung 6dBi
820.051 SMA-RP Verlängerung 2,0m; Seite 1: SMA-RP Stecker; Seite 2: SMA-RP Buchse; schwarz
820.052	SMA-RP Verlängerung 5,0m; Seite 1: SMA-RP Stecker; Seite 2: SMA-RP Buchse; schwarz;

Leitungen in verschiedenen Farben zur Unterscheidung der Stromversorgung

Artikelnr.	Leitungs-farbe	Artikel Nr.	Leitungs-farbe	Leitungsquer-schnitt mm^2	Leitungs-länge (m)	Stecker Kupplung
356.119 schwarz		356.900 grau		1,0 0,50 C14 C13
356.169 schwarz		356.901 grau		1,0 0,75 C14 C13
356.120 schwarz		356.902 grau		1,0 1,00 C14 C13
356.170 schwarz		356.903 grau		1,0 1,50 C14 C13
356.171 schwarz		356.904 grau		1,0 2,00 C14 C13
356.172 schwarz		356.905 grau		1,5 0,50 SKS* C13
356.1721 schwarz		356.906 grau		1,5 0,75 SKS* C13
356.1722 schwarz		356.907 grau		1,5 1,00 SKS* C13
356.1723 schwarz		356.908 grau		1,5 1,50 SKS* C13
356.1724 schwarz		356.909 grau		1,5 2,00 SKS* C13
356.1731 schwarz		356.910 grau		1,5 0,50 C20 C19
356.1732 schwarz		356.911 grau		1,5 0,75 C20 C19
356.1733 schwarz		356.918 grau		1,5 1,00 C20 C19
356.1734 schwarz		356.935 grau		1,5 1,50 C20 C19
356.1735 schwarz		356.936 grau		1,5 2,00 C20 C19
356.1971 schwarz		356.937 grau		1,5 0,50 SKS* C19
356.1972 schwarz		356.938 grau		1,5 0,75 SKS* C19
356.1973 schwarz		356.939 grau		1,5 1,00 SKS* C19
356.1974 schwarz		356.940 grau		1,5 1,50 SKS* C19
356.1975 schwarz		356.941 grau		1,5 2,00 SKS* C19

Integriertes Display

Auf Rackebene die wichtigsten Messwerte im Überblick.

Drehbares Display

Das Display kann zur besseren Lesbarkeit in 90° Schritten gedreht werden.

Messung

Strom, Leistung (Wirk-, Schein-, Blindleistung), Energieverbrauch, Spannung, Frequenz, Powerfaktor, N-Leiter

ESC

ACTIVE CURRENT

L1 12.1 A L2 12.0 A L3 11.4 A

Blu≡Net

Übersicht

Zeigt die Messwerte aller Phasen im Überblick an.

Blättern

Über die frontseitig angebrachten Tasten kann zwischen den verschiedenen Messwerten durchgeblättert werden.

BlueNet BN3000 (Master / Slave)

16-32A / 230-400 V / 50Hz

BlueNet BN3000 stellt die nächste Generation der BlueNet Produkte dar. Ein optimierter Formfaktor, über Modbus kaskadierbare PDUs und ein drehbares OLED Display schaffen beste Vorraussetzungen für das Energiemonitoringsystem der Zukunft.

Bequem vom Arbeitsplatz aus, wird mit den BlueNet Produkten das Stromnetz des Rechenzentrums überwacht und ferngesteuert. Die Verfügbarkeit des Rechenzentrums wird mit BlueNet erhöht, Ausfallzeiten minimiert und Kosten gespart.

Mit BlueNet werden Strom-, Spannungs- und Leistungswerte überwacht. Dies ermöglicht eine effiziente Planung von Ressourcen und eine Alarmierung im Fehlerfall.

Vorteile im Überblick

• PDUs kaskadierbar über Modus. Es wird nur ein Ethernet-Anschluss für 10 PDUs benötigt.
• Äußerst kompakte Baumform (1HE breit x 60mm tief)
  • Drehbares OLED Display
• Stabiles Gehäuse aus verwindungssteifem Alu-Profil
• 1-phasige und 3-phasige Ausführungen
• Leistungsbereich von 3,6 KW - 22 kW
• Farbige Phasenzuordnung der Steckdoseneinsätze
• Messung von: Strom, Leistung (Wirk-, Schein-, Blindleistung), Energieverbrauch, Spannung, Frequenz, Powerfaktor, N-Leiter
• Messung pro Phase
• Anschlussmöglichkeit für externe Sensoren (Temperatur / Luftfeuchtigkeit)
• Bedienung lokal oder per Webbrowser über Ethernet Port
• Protokolle: HTTP,vSNMP, Ethernet 10/100 MBit/s, DHCP, NTP
• Messgenauigkeit +/- 1 %
  · Eigenverbrauch < 4 Watt

BlueNet BN3000 (Master / Slave)

16-32A / 230-400 V / 50Hz

Artikelnummer

Artikelnummer Slave Variante

Leitungstyp

Leitungsquer-schnitt mm^2

Leitungslänge (m)

Stecker

Phase(n)

Nennspannung (V)

Strom (A)

Max Power in kVA

C13

C19

SKD**

Ouelts gesamt

ab Lager

802.3004 802.3004-S H05VV-F 2,5 3 CEE* 1 230

16 3,7 16 4

4 20 ja

802.3005 802.3005-S H05VV-F 4 3 CEE 1 230

32 7,4 16 4

4 20 ja

802.3006 H05VV-F 2,5 3 CEE 1 230

16 3,7 16 0

0 20 ja

802.3007 H05VV-F 4 3 CEE 1 230

32 7,4 16 0

0 20 ja

802.3008 H05VV-F 2,5 3 CEE 3 400

16 11,0 0666ja

802.3009 H05VV-F 4 3 CEE 3 400

32 22,1 0666ja

802.3010 H05VV-F 2,5 3 CEE 3 400

16 11,0 18

3 3 21 ja

802.3011 H05VV-F 2,5 3 CEE 3 400

16 11,0 18

0 0 21 ja

802.3012 802.3012-S H05VV-F 2,5 3 CEE 3 400

16 11,0 24

6 6 30 ja

802.3013 802.3013-S H05VV-F 4 3 CEE 3 400

32 22,1 24

6 6 30 ja

802.3014 H05VV-F 2,5 3 CEE 3 400

16 11,0 24

0 0 30 ja

802.3015 H05VV-F 4 3 CEE 3 400

32 22,1 24

0 0 30 ja

802.3016 H05VV-F 2,5 3 CEE 3 400

16 11,0 24

6 6 36 ja

802.3017 H05VV-F 4 3 CEE 3 400

32 22,1 24

6 6 36 ja

802.3018 802.3018-S H05VV-F 2,5 3 CEE 3 400

16 11,0 36

6 6 42 ja

802.3019 802.3019-S H05VV-F 4 3 CEE 3 400

32 22,1 36

6 6 42 ja

802.3020 H05VV-F 2,5 3 CEE 3 400

16 11,0 36

0 0 42 ja

802.3021 H05VV-F 4 3 CEE 3 400

32 22,1 36

0 0 42 ja

802.3019 802.3018 802.3013 802.3012 802.3010 802.3005

Die Messeinheit ist im Betrieb austauschbar ohne die Stromversorgung der angeschlossenen Geräte zu unterbrechen.

Es werden nur drei Höheneinheiten verbraucht.

Frontseitig auf dem LC-Display können Strom, Wirkleistung, Spannung, Frequenz, Phasenwinkel und Energie abgelesen werden. Über LEDs wird angezeigt, ob auf den jeweiligen Phasen Spannung anliegt.

Netz A Circuit1 Netz Circs P1 P2 P3 P4 P5 P6 L1.2 L1.2.4 L1.3.4 L1.3.4 L1.3.4 L1.3.4 L1.3.4 L1.3.4 L1.3.4 L1.3.4 L1.3.4 L1.3.4 L1.3.4 L1.3.4 L1.3.4 L1.3.4 L1.3.5 L1.3.5 L1.3.5 L1.3.5 L1.3.5 L1.3.5 L1.3.5 L1.3.5 L1.3.5 L1.3.5 L1.3.5 L1.3.5 L1.3.5 L1.3.5 L1.3.5 Bis zu 12 Leitungssch optimalen Schutz und

Bis zu 12 Leitungsschutzschalter bieten optimalen Schutz und Zugriff direkt im Rack.

Ein integrierter Ethernetport ermöglicht die Abfrage der Werte und das Setzen von Alarmschwellwerten über einen Webbrowser oder SNMP.

BlueNet Power Unit 3HE inkl. integrierten Sicherungen (modular) 16-32A / 230-400 V / 50Hz

Die BlueNet POWER UNIT bietet eine modulare Plattform für Power Distribution in Rechenzentren. Die POWER UNIT Grundeinheit dient zur Stromverteilung im Rack. Die Messeinheit kann bei Bedarf, im laufenden Betrieb, ohne Unterbrechung der Stromversorgung nachgerüstet oder ausgetauscht werden. Mit der 3HE Power Unit bieten wir eine modulare Plattform um individuellen Ansprüchen in modernen Rechenzentren gerecht zu werden.

Vorteile im Überblick

• Leistungsbereich von 3,6 KW - 44 KW, 1-phasig (CEE oder IEC320) oder 3-phasig,
  · Zwei voneinander galvanisch getrennte Einspeisungen (16-32A / 230-400V)
• Messung von: Strom je Phase & Summe, Wirkleistung je Phase & Summe, Spannung, Frequenz, Phasenwinkel, Energieverbrauch, Neutralleiter
• Bedienung per Webbrowser
• Aktive Alarmierung per Mail oder SNMP Trap
• Verschlüsselte Datenkommunikation
• Protokolle: HTTP, SNMP, Ethernet 10/100 MBit/s, DHCP, NTPAnzeige auf beleuchtetem, rollierendem LC-Display
• Stabiles 19" Stahlblechgehäuse
• Messgenauigkeit +/- 1 %
• Absicherung mit bis zu 12 LS Automaten

BlueNet Power Unit 32A / 400V / 50 Hz

IT PDU Basic 1HE 9xSchutzkontaktsteckdose IT PDU Basic 1HE 9xSchutzkonstaktsteckdose Versorgung A 32 A / 400 V / 50 Hz Versorgung B 32 A / 400 V / 50 Hz

BlueNet Power Unit 3HE mit
Messeinheit
329.9024 + 329.9022

BlueNet Power Unit 3HE Grundeinheit (Messeinheit separat erhältlich)

Artikelnr. | Eingang Ausgang

BlueNet Power Unit 3 HE Grundeinheit 435,6 x 88 x 317 mm

2×32A/400V

329.9024 2 x 3 m CEE 32 A / 400 V 16 x IEC320 C19 mit IEC-Lock

BlueNet Power Unit 3HE Grundeinheit Messeinheit

Artikelnr. | Eingang

BlueNet Power Unit 3HE Messeinheit

mit integriertem Ethernetanschluss

329.9022 16 - 32 A / 400 V

Befestigungswinkel für Standard 1 HE Profile

- Mittels Schraubverbindung werden die Winkel an der Endkappe der PDU verschraubt (Schrauben werden mitgeliefert).

Artikelnr. | Ausführung

Befestigungswinkel 1 HE

19", Zero-U Space

940.142 · Befestigungswinkel links und rechts

Befestigungswinkel > 1 HE

19", Zero-U Space

940.096 · Befestigungswinkel links und rechts

Befestigungswinkel für die VM Profilvariante / Zero U-Space Montage

- Befestigung an der Steckdosenleiste durch Einschieben in die vorgesehene Profilnut.

- Keine zusätzlichen Schrauben notwendig.

Artikelnr. | Ausführung

Befestigungswinkel 1 HE

19", Zero-U Space

940.141 · Montagewinkel links und rechts

Befestigungswinkel 1 HE

Zero-U Space

940.143 · Montagewinkel links und rechts

Verbindungslasche 1 HE

Zero-U Space

800.0053 · Zur Verbindung zweier vertikal montierter PDUs

Verriegelungslasche

Artikelnr. | Ausführung

Verriegelungslaschen

940.103 · Verriegelungslasche rot für IEC 320-Kaltgerätedosen C13, VPE 12 St.

Anschlussleitung für Verriegelung

Artikelnr. | Ausführung

Anschlusskabel für Verriegelung

356.119 · Anschlusskabel 0,5 m schwarz, H05VV-F 3G 1,0 mm²

- Seite 1: Kaltgerätestecker gespritzt IEC C14

- Seite 2: Kaltgerätedose gespritzt IEC C13

356.120 · Anschlusskabel 1,0 m schwarz, H05VV-F 3G 1,0 mm²

- Seite 1: Kaltgerätestecker gespritzt IEC C14

- Seite 2: Kaltgerätedose gespritzt IEC C13

Verschlusskappe IEC320 C13 & C19

Artikelnr. | Ausführung

Anschlusskabel für Verriegelung

800.0050	C19 Verschlusskappen 10 St. inkl. Entriegelungswerkzeug
800.0051	C13 Verschlusskappen 10 St. inkl. Entriegelungswerkzeug
800.0052	Entriegelungswerkzeug für Verschlusskappe

RackFix werkzeuglose Montage an der 19" Schiene

- Selbstsichernde Befestigungsstecker zur werkzeuglosen Befestigung von PDUs im 19" Rack

Artikelnr. | Ausführung

RackFix werkzeuglose Rackbefestigung

940.166 Befestigungssclip VPE 50 Stück

940.167 Demontagewerkzeug für Befestigungssclip

Schaltsperre

· Zum Schutz gegen unbeabsichtigtes Schalten von Leitungs- und Fl- Schutzschalter

Artikelnr. | Ausführung

Schaltsperre

940.140 · Betätigungssperre für Sicherungssautomaten und Schalter, 1-polig, zum Schutz gegen unerlaubtes oder Gefahren bedingtes Betätigen des Schalthebels

Datenleitungen -> Übertragung von Daten innerhalb verschiedener Kategorien

Artikelnr. | Länge Ausführung

CAT5e Patch-Leitung Stecker / Stecker

918.003	1,0 m	Leitung CAT5e geschirmt, Farbe grauISO / IEC 11801 und EN 50173
940.052	3,0 m · gemäß
940.053	5,0 m	Seite 1 und 2: Stecker RJ45 mit Knickschutztülle und Schutzlasche für Verriegelungpassend z.B. für die CAT5e Buchse / Buchse 940.057

CAT6 Patch-Leitung Stecker / Stecker

940.040	3,0 m	Leitung CAT6 geschirmt, Farbe grau
940.041	5,0 m	gemäß ISO / IEC 11801 und EN 50173
Seite 1 und 2: Stecker RJ45 mit Knickschutztülle und Schutzlasche für Verriegelung
		passend z.B. für die CAT6 Buchse / Buchse 940.044

CAT6a Patch-Leitung Stecker / Stecker

918.006	1,0 m	Leitung CAT7 geschirmt, Farbe schwarzIEC 61156-6
918.007	3,0 m · gemäß
918.008	5,0 m	Seite 1 und 2: Stecker RJ45 Hirose TM12 CAT6a mit Knickschutztülle und Entriegelungslaschepassend z.B. für die CAT6 Buchse / Buchse 940.044

CAT6a Patch-Leitung Stecker

918.033	3,0 m	Leitung CAT7 geschirmt, Farbe schwarz
918.034	5,0 m	gemäß IEC 61156-6
Seite 1: Stecker RJ45		Hirose TM12 CAT6a mit Knickschutztülle undEntriegelungslasche. Seite 2: Buchse CAT6a TKM 10GB Keystone. einbaubar in die Keystone Rahmen 917.000 / 917.001 / 917.061 / 917.062

RJ12 Patch-Leitung Stecker / Stecker

940.089	3,0 m · Leitung RJ12 ungeschirmt, Farbe schwarz
· gemäß ISO / IEC 11801 und EN 50173
· Seite 1 und 2: Stecker RJ12 mit Knickschutztülle
	· passend z.B. für die RJ12 Buchse / Buchse 940.085

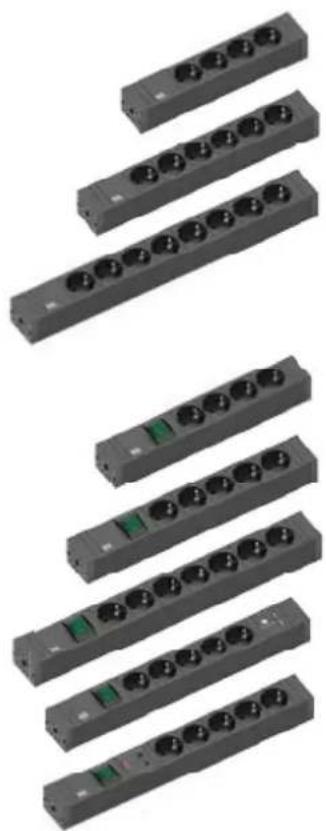

Design für das zu Hause

ConnectLine, ohne Schalter

Artikelnr. | Ausführung

ConnectLine 4x Schutzkontakt-Steckdosen, schwarz 2 m Zuleitung

Kunststoffprofil schwarz; 2,0 m Zuleitung H05VVF-F3G1,5mm ^2 mit Schutzkontakt-Winkelstecker
420.0017 ·	4x Schutzkontakt-Steckdose, wiederanschließbar
420.0018 ·	6x Schutzkontakt-Steckdose , wiederanschließbar
420.0019 ·	8x Schutzkontakt-Steckdose, wiederanschließbar

ConnectLine, mit Schalter

Artikelnr. | Ausführung

ConnectLine 4x Schutzkontakt-Steckdosen, schwarz 2 m Zuleitung

Kunststoffprofil schwarz; 2,0 m Zuleitung H05VVF-F3G1,5mm ^2 mit Schutzkontakt-Winkelstecker
420.0012 ·	4x Schutzkontakt-Steckdose mit Schalter, wiederanschließbar
420.0013 ·	5x Schutzkontakt-Steckdose mit Schalter, wiederanschließbar
420.0014 ·	7x Schutzkontakt-Steckdose mit Schalter, wiederanschließbar
420.0021 ·	5x Schutzkontakt-Steckdose; mit Schalter, wiederanschließbarUSB-Doppelcharger 2.0, 2,15A (zum Laden von Smartphones und PC-Tabletts)
420.0022 ·	5x Schutzkontakt-Steckdose; mit Schalter, wiederanschließbarÜberspannungsschutz 6,5kA, optische Funktions- und Ausfallanzeige

Vorteile im Überblick

• Kompakte Steckdosenleiste
• Große Produktfamilie
- Haltewinkel inklusive, flexibel montierbar
- USB-Charger oder Überspannungsschutz
- Flexible Montagemöglichkeit
- Plug-and-Play

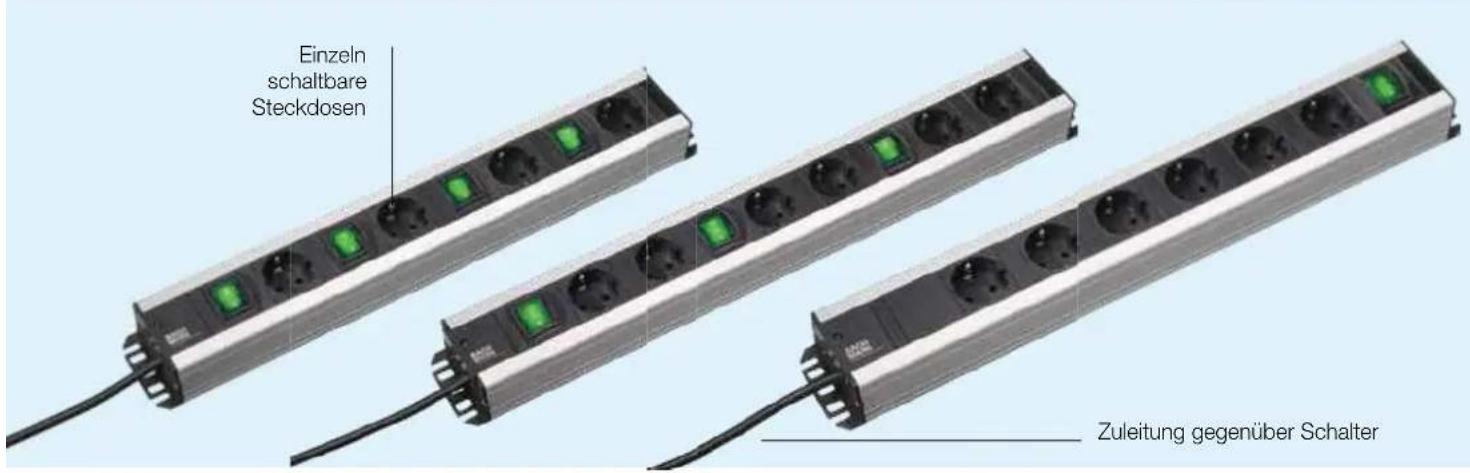

Einzeln schaltbare Steckdosen Zuleitung gegenüber Schalter

HANDWERKERLEISTE

Robust. Praktisch. Hochwertig.

Handwerkerleiste

Artikelnr.

Ausführung

Handwerkerleiste mit abschaltbaren Steckdosen

Steckdosen um 90° gedreht; Schalter grün

Zuleitung 2,0m H05W-V-3G1,5mm2 schwarz mit Schutzkontakt Winkelstecker

300.049 · 4x	Schutzkontaktsteckdosen· Jede Steckdose einzeln abschaltbar
300.050 · 6x	Schutzkontaktsteckdosen· Jedes Steckdosenpaar einzeln abschaltbar

Handwerkerleiste mit gegenüberliegender Zuleitung

Steckdosen um 90° gedreht; Schalter grün
Zuleitung 2,0m H05VV-F 3G1,5mm2 schwarz mit Schutzkontakt Winkelstecker
300.008 · 6x	Schutzkontaktsteckdosen
	· Zuleitung und Schalter gegenüberliegend

• 15 mm Abstand zwischen den Steckdosen
• Steckdosen um 90° gedreht
• Einzeln bzw. paarweise abschaltbare Steckdosen
• Zuleitung gegenüber Schalter, ideal hinter Möbeln und am Arbeitsplatz
• Anschraublöcher für einfache Montage
• Zusätzlicher Erdleiteranschluss möglich ohne das Gehäuse zu öffnen

Vorteile im Überblick

2-poliger Schalter Überspannungs- schutz Netz- und Frequenzfilter Doppel USB-Charger 15 mm Steck- dosenabstand Robustes Aluminiumprofil

PRIMO Steckdosenleiste

Überspannungsschutz, Netz- & Frequenzfilter, USB Doppel-Charger

Artikelnr. | Ausführung

PRIMO Steckdosenleistste Gerätevollschutz

Überspannungsschutz, Netz- und Frequenzfilter, USB-Doppel-Charger

331.055 · Überspannungsschutz

• Netz- und Frequenzfilter mit Funktiondisplay und Ausfallanzeige
  · USB-Doppel-Charger 4,75V-5,25V; max 2A
• 6x Schutzkontaktsteckdose 90° schwarz
• 15 mm Abstand zwischen den Steckdosen
• Wiederanschließbar
  · Zuleitung 1,75m H05W-V 3G1,5mm²
  mit angespritztem Schutzkontakt-Winkelstecker, schwarz
  • Länge ca. 690 mm

Vorteile im Überblick

· Überspannungsschutz nach DIN VDE 0620-1:01-2002, EN 61643-11:08-2007, Typ 3,
- Netz- und Frequenzfilter nach VDE 0565-3:05-2006 für Spannungsspitzen bis 30 MHz
· 2.150 mA Ladestrom
· Für Smartphone, Tablett-PC, Digitalkamera & Co.
- Fest verbaut, dadurch keine separaten Netzteile notwendig
- Bequemes Laden
· 6x Schutzkontaktsteckdose 90°
· 15 mm Steckdosenabstand

GREEN 5x Slave-Steckdosen Master-Steckdose Dauerstrom für beispielsweise Telefon und Fax (von Abschaltautomatik entkoppelt) Flexible Anschlussleitung mit 2 m Länge inklusive Abschaltautomatik Robustes Aluminiumprofil Fußtrittschalter mit 2 m Leitung

PRIMO Steckdosenleiste

Mit Intelligenter Abschaltautomatik

Artikelnr. | Ausführung

PRIMO Steckdosenleistste mit Abschaltautomatik

1x Master, 5x Slave, 2x Dauerbetrieb (rot)

331.089 · 2x Schutzkontaktsteckdosen 35° rot

• 1x Schutzkontaktsteckdose 35° schwarz Master
• 5x Schutzkontaktsteckdosen 35° schwarz Slave
• 1x 0,1m H05VV-F 3G1,5mm² mit GST18i3 Stecker
• 2 m Zuleitung H05VV-F 3G1,5mm² mit Schutzkontakt-Winkelstecker beigelegt
• 1x 0,1m H05VV-F 2G0,75mm² schwarz mit GST15/2 Stecker
• Fußtrittschalter mit 2 m Zuleitung H05VV-F 2G0,75mm ^2
• Länge ca. 670mm

• Keine Ruhestromaufnahme des Master Geräts, kein Stromverbrauch während der Nichtnutzungsdauer.
• Trennt 30 Sekunden nach dem Abschalten des an der Master-Steckdose angeschlossenen Gerätes dieses, sowie auch alle an die Slave-Steckdosen angeschlossenen Geräte (z. B. PC, TV) automatisch vom Stromnetz.
• Die zwei roten Steckdosen sind von der Abschaltautomatik entkoppelt, um die Stromversorgung der angeschlossenen Geräte (z.B. IP Telefon, Fax, Festplattenrekorder etc.) dauerhaft in Betrieb zu halten.
• Zur Wiederherstellung der Stromversorgung wird einfach der Taster gedrückt.
  · Flexible Länge der Anschlussleitung über Wieland Anschluss-System GST18

Vorteile im Überblick

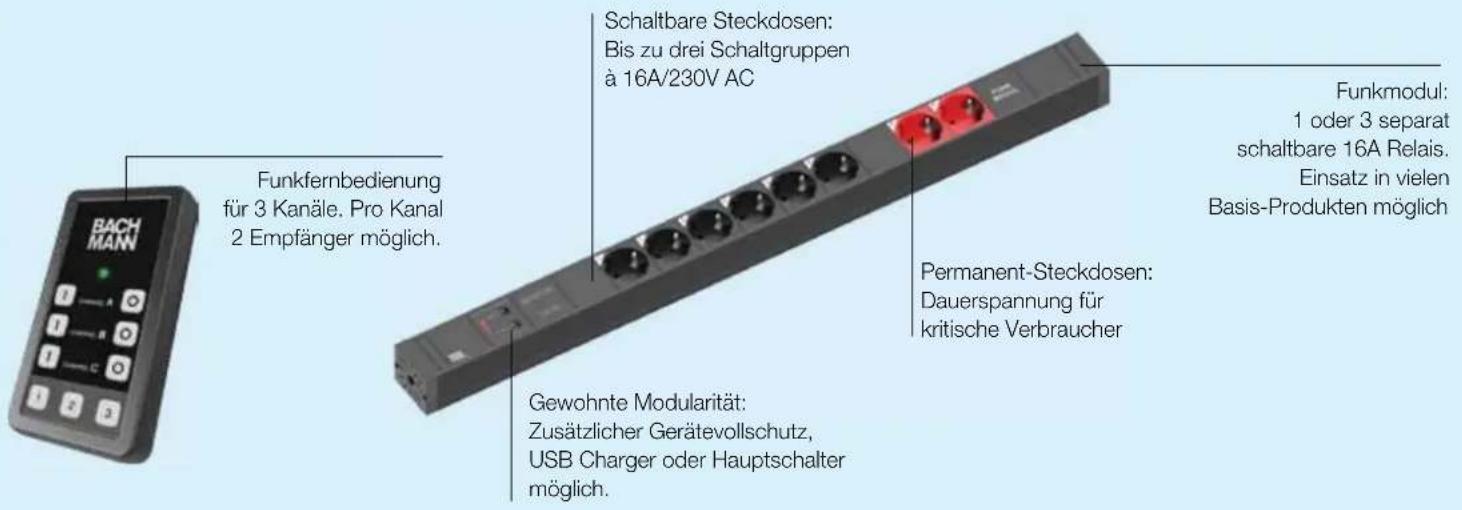

BACH MANN Funkfernbedienung für 3 Kanäle. Pro Kanal 2 Empfänger möglich. Schaltbare Steckdosen: Bis zu drei Schaltgruppen à 16A/230V AC Permanent-Steckdosen: Dauerspannung für kritische Verbraucher Gewohnte Modularität: Zusätzlicher Gerätevollschutz, USB Charger oder Hauptschalter möglich. Funkmodul: 1 oder 3 separat schaltbare 16A Relais. Einsatz in vielen Basis-Produkten möglich

868 MHz Funkmodule

Fernschalten mit Fernbedienung

Die Funkmodule, basierend auf einem proprietären 868 MHz ISM Band Funkstandard, ermöglichen manuelles Fernschalten von Steckdosen. Durch die optimierte Modulgröße ist der Einsatz des Funkmoduls in nahezu allen Bachmann-Produkten möglich. Ein besonderes Augenmerk haben wir auf Funk-Reichweite, Funk-Durchdringung und Schalt-Zuverlässigkeit gelegt.

DAS FUNKMODUL IST IN VIER VARIANTEN ERHÄLTLICH

• Basis Funk-Modul mit einem Relais (16A Schaltleistung)
  · Basis Funk-Modul mit drei Relais (à 16A Schaltleistung, einzeln schaltbar)
  · SART Funk-Modul mit einem Relais (16A Schaltleistung)
  · SART Funk-Modul mit drei Relais (à 16A Schaltleistung, einzeln schaltbar)

EINFACHE BEDIENUNG, HOHE FLEXIBILITÄT

Unsere Fernbedienung ist durch ein einfaches und ohne Taster bzw. ohne Hardwarecodierung auskommen des Verfahren auf die Funkmodule anzulernen. Es stehen drei Schaltgruppen auf der Fernbedienung zur Verfügung, welche mit jeweils zwei Funkmodulen zu belegen sind und somit eine Fülle an möglichen Schaltszenarien bieten. Der flexible und komfortable Einsatz unserer Funktechnologie zeigt sich beispielsweise beim Schalten der Gartenbeleuchtung, Teich- oder Umwälzpumpen (Heizung), Geräten hinter Möbeln oder in anderen schwer zugänglichen Bereichen, Raumbeleuchtung, Stand-by Geräten (z.B. Unterhaltungselektronik).

Vorteile im Überblick

· Einfache Einrichtung und Bedienung
• Hohe Funk-Durchdringung und -Zuverlässigkeit
- Flexibler Einsatz
• Funk-Reichweite min. 50m Freifeld

Artikelnr. | Ausführung

Handwerkerleiste mit 868 MHz Funkmodul

1,5 m H05W-V 3G1,5 mm2, schwarz, mit Schutzkontakt Winkelstecker, ohne Schalter
821.000	· 3 Schutzkontaktsteckdosen, gemeinsam schaltbar· Funkmodul mit einer Schaltgruppe
821.001	· 6 Schutzkontaktsteckdosen, gemeinsam schaltbar· Funkmodul mit einer Schaltgruppe
821.002	· 6 Schutzkontaktsteckdosen, gemeinsam schaltbar· Überspannungsschutz + Netz- und Frequenzfilter· Funkmodul mit einer Schaltgruppe
821.003	· 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar· 2 Schutzkontaktsteckdosen, Dauerspannung· Überspannungsschutz + Netz- und Frequenzfilter· Funkmodul mit drei Schaltgruppen

Artikelnr. | Ausführung

Connect Line mit 868 MHz Funkmodul

1,5 m H05W-F 3G1,5 mm2, schwarz, mit Schutzkontakt Winkelstecker, ohne Schalter
821.008	· 3 Schutzkontaktsteckdosen, gemeinsam schaltbar· Funkmodul mit einer Schaltgruppe
821.009	· 6 Schutzkontaktsteckdosen, gemeinsam schaltbar· Funkmodul mit einer Schaltgruppe
821.010	· 6 Schutzkontaktsteckdosen, gemeinsam schaltbar· Überspannungsschutz + Netz- und Frequenzfilter· Funkmodul mit einer Schaltgruppe
821.011	· 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar· 2 Schutzkontaktsteckdosen, Dauerspannung· Überspannungsschutz + Netz- und Frequenzfilter· Funkmodul mit drei Schaltgruppen

Artikelnr. | Ausführung

Consolidation Point Units 868 MHz Funkmodul

Consolidation Point Units passiv und mit Funkmodul
919.2015	· Funkmodul mit einer Schaltgruppen · Rückseitig 1x GST18i3 Ausgang · Einspeisung 1x GST18i3 1-phasig
919.2016	· Funkmodul mit 3 Schaltgruppen · Rückseitig 3x GST18i3 Ausgang · Einspeisung 1x GST18i3 1-phasig
919.2002	· 12x GST18i3 Buchse; , zur Nutzung mit 919.2015 · Gruppen in schwarz, rot und grau · Rückseitige Einspeisung 1x GST18i3
919.2013	· 3 x 4 GST18i3 Buchse, zur Nutzung mit 919.2016 · Gruppen in schwarz, rot und grau · Rückseitige Einspeisung 3x GST18i3

Artikelnr. | Ausführung

Consolidation Point Halterung

919.1101

Consolidation Point HalterungLang (für Units mit 6Modulen)

Artikelnr. | Ausführung

Consolidation Point mit 868 Mhz Funkmodul

Stromeingang: GST18i3, 1-phasig
821.012	• 12 x GST18i3 Buchse, gemeinsam schaltbar• Buchsen in schwarz
821.013	• Funkmodul mit einer Schaltgruppe• 3 x 4 GST18i3 Buchse, in Dreiergruppen schaltbar
	• Buchsen in schwarz, rot und grau• Funkmodul mit drei Schaltgruppen

Artikelnr. | Ausführung

STEP mit 868 MHz Funkmodul

Kunststoffgehäuse; Stromeingang: GST18i3 / Stromausgang: GST18i3
821.014	• 3 Schutzkontaktsteckdosen, gemeinsam schaltbar• Funkmodul mit einer Schaltgruppe
821.016	• 6 Schutzkontaktsteckdosen, gemeinsam schaltbar• Funkmodul mit einer Schaltgruppe
821.015	• 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar• Funkmodul mit drei Schaltgruppen

BACH MANN 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

Artikelnr. | Ausführung

Zubehör Funk-Fernschaltmodule

Funkfernbedienung zum Schalten der Funkmodule, kompatibel mit Standardt- und SART Modulen
821.017	3 Gruppen mit je 2 Tasten (EIN/AUS)Status LED3 Tasten für Pairing-VerfahrenSolides DesignBetrieben mit 2x Micro AAA Batterie

Strom-Nulldurchgangschalter

· Smart Adaptive Relay Triggering
· Schalten im Strom-Nulldurchgang
· Permanente Korrektur des Schaltzeitpunktes
· 500.000 Schaltspiele und mehr unter Volllast
- Zuverlässiger und langlebiger Relais-Betrieb

SART-Technologie

in 868 MHZ Funkmodulen

Erhöhte Haltbarkeit von Relais durch SART-Technologie:

SART schont Kontakte. Um bei hohen Schaltlasten (230 V, 16 A) Funkmodule mit miniaturisierten Relais sicher, zuverlässig und lange betreiben zu können, wurden diese optional mit integrierter SART- (Smart Adaptive Relay Triggering) Technologie entwickelt.

Die SART Technologie zielt im Wesentlichen darauf ab, dass die Relaiskontakte im Stromnulldurchgang an- und abgeschaltet werden. Dies ist bei ohmschen Lasten recht einfach, da der Spannungsnulldurchgang generell zur Ansteuerung zur Verfügung steht. Bei phasenverschobenen Lasten kann dies äußerst kontraproduktiv wirken, da lange und energiereiche Lichtbögen entstehen können, die die Relaiskontakte stark beschädigen - oder das Relais und somit das gesamte Produkt unbrauchbar machen.

Die SART-Technologie besteht aus folgenden Kernfunktionalitäten:

• Permanente μController-basierte hochfrequente Erfassung von Strom, Spannung und Phasenlage
  · Einschalten der Relais im lastfreien Spannungsnulldurchgang
• Permanente Korrektur des Schaltzeitpunktes bzgl. der Anzugs- und Abfallzeiten der Relais über die Lebensdauer (Flugzeit erhöht sich mit dem Kontaktabbrand)
  · Ausschalten der Relais im lastfreien Stromnulldurchgang
• Erkennung & Fallunterscheidungen zwischen zwar phasenverschobenen, aber permanent sinusförmigen Strömen und stoßförmigen Belastungen, wie z.B. in Schaltnetzteilen und Phasenanschnittssteuerungen (z. B. in Dimmern)
• Detektierung und Nutzung von „Niedrigstromfenstern“ für Relaisbetätigungen für unregelmäßige Stromverläufe

· Langlebige Relais Kontakte bzw. Funkmodule
- Hohe Produktverfügbarkeit
- 500.000 Schaltspiele und mehr unter Volllast möglich
- Modulbaugröße gleicht den Standard Funkmodulen
- Einsetzbar in nahezu allen Bachmann Produkten

Vorteile im Überblick

Artikelnr. | Ausführung

Handwerkerleiste mit 868 MHz Funkmodul (mit SART Technologie)

1,5 m H05W-F 3G1,5 mm2, schwarz, mit Schutzkontakt Winkelstecker, ohne Schalter
821.018	• 3 Schutzkontaktsteckdosen, gemeinsam schaltbar• SART Funkmodul mit einer Schaltgruppe
821.019	• 6 Schutzkontaktsteckdosen, gemeinsam schaltbar• SART Funkmodul mit einer Schaltgruppe
821.020	• 6 Schutzkontaktsteckdosen, gemeinsam schaltbar• Überspannungsschutz + Netz- und Frequenzfilter• SART Funkmodul mit einer Schaltgruppe
821.021	• 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar• 2 Schutzkontaktsteckdosen, Dauerspannung• Überspannungsschutz + Netz- und Frequenzfilter• SART Funkmodul mit drei Schaltgruppen

Artikelnr. | Ausführung

Connect Line mit 868 MHz Funkmodul (mit SART Technologie)

1,5 m H05W-F 3G1,5 mm2, schwarz, mit Schutzkontakt Winkelstecker, ohne Schalter
821.026	· 3 Schutzkontaktsteckdosen, gemeinsam schaltbar· SART Funkmodul mit einer Schaltgruppe
821.027	· 6 Schutzkontaktsteckdosen, gemeinsam schaltbar· SART Funkmodul mit einer Schaltgruppe
821.028	· 6 Schutzkontaktsteckdosen, gemeinsam schaltbar· Überspannungsschutz + Netz- und Frequenzfilter· SART Funkmodul mit einer Schaltgruppe
821.029	· 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar· 2 Schutzkontaktsteckdosen, Dauerspannung· Überspannungsschutz + Netz- und Frequenzfilter· SART Funkmodul mit drei Schaltgruppen

Artikelnr. | Ausführung

Zubehör Funkmodule

Funkfernbedienung zum Schalten der Funkmodule, kompatibel mit Standardt- und SART Modulen
821.017	• 3 Gruppen mit je 2 Tasten (EIN/AUS)
	• Status LED
	• 3 Tasten für Pairing-Verfahren
	• Solides Design
	• Betrieben mit 2x Micro AAA Batterie

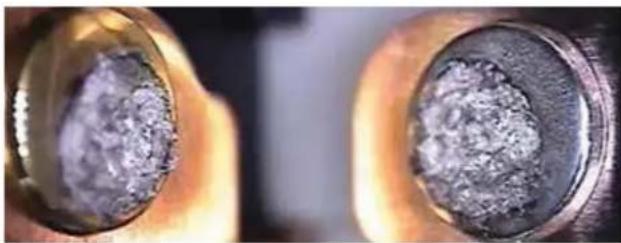

Makro Aufnahme Relaiskontakte

Relaiskontakte ohne SART

Relaiskontakte ohne SART-Technologie an PC-Netzteil-Nachbildung, nach <500 Schaltspielen defekt / verbrannt (zufälliger Schaltzeitpunkt) mit deutlich erkennbarem Lichtbogen auf dazugehörigem Oszillogramm des Stromverlaufs

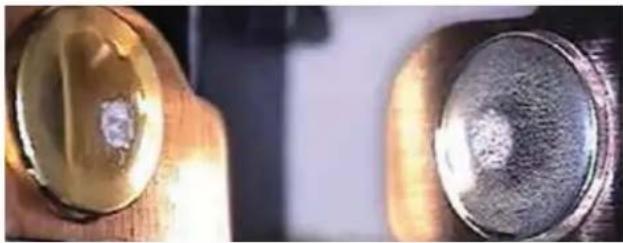

Relaiskontakte mit SART

Relaiskontakte mit SART-Technologie an PC-Netzteil-Nachbildung, nach weit über 12000 Schaltspielen ( C-gesteuerter Schaltzeitpunkt) mit dazugehörigem Oszillogramm

Keyfacts (Standard und SART):

· 868 MHz ISM Band
- Reichweite min. 50m (Freifeld)
- Relais Schaltleistung 16A bei 230VAC
· Fernbedienung mit 3 Schaltgruppen AN/AUS
- Schaltgruppen mit zwei Funkmodulen flexibel belegbar
- Kleine Modulbaugröße
· Hochwertige Elektronik
- Starke Durchdringung
· Durch SART Technologie lange Produktverfügbarkeit

WiFi/LAN Modul

echnologie
MiFi / LAN Modul

WiFi / LAN

WiFi

LAN

Schalten

Messen

Managen

www

Dynamic DNS

App für das Smartphone oder den Tablet PC

Die App ist im Play Store (für Android) oder im App Store (für iOS) unter dem Namen BlueNet WiFi zu finden. Es werden die momentane Temperatur, die aktuellen Schaltzustände und die aktuellen Leistungsmessdaten angezeigt. Die Steckdosen können ein- und ausgeschaltet werden. Durch Eingabe einer Dynamic DNS Adresse ist dieser Funktionsumfang aus der Ferne via 3G oder 4G voll nutzbar.

Interface TabletInterface Smartphone

BACH MAIN BucNet Willkommen

Vorteile im Überblick

• Drei Schaltgruppen à 16 Ampère
• Temperatur- und Leistungsmessung
- Lastmanagement und Kostenkontrolle
- Management über Webinterface und Smartphone App
· Fernzugriff über Internet via Dynamic DNS
• WiFi (802.11 b/g/n) und Ethernet Konnektivität

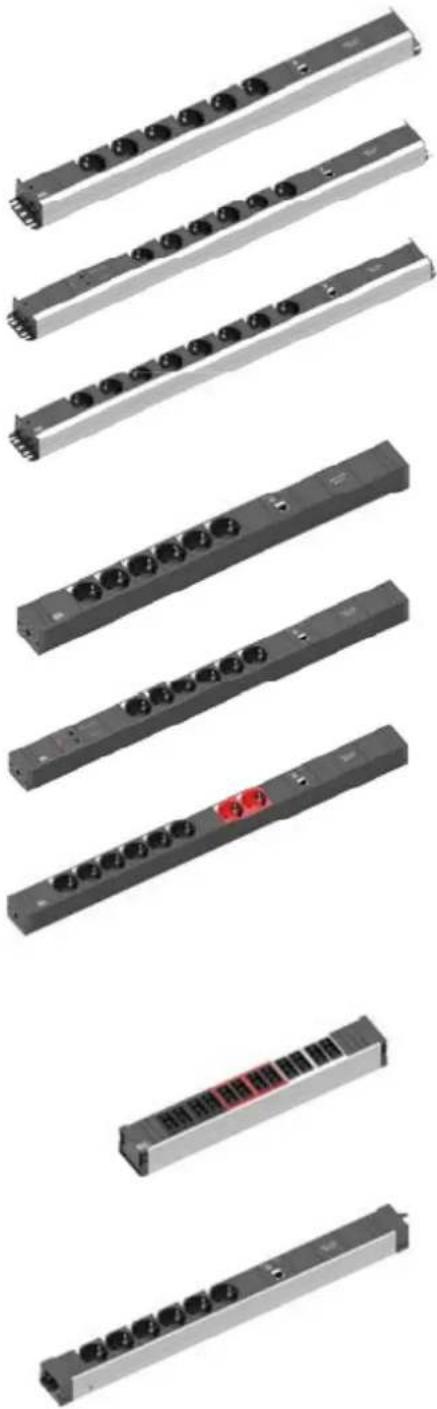

WIFI/LAN Produkte

Artikelnr. | Ausführung

Handwerkerleiste mit WiFi/LAN Modul

1,5 m H05VV-F 3G1,5 mm2, schwarz, mit Schutzkontakt Winkelstecker, ohne Schalter
820.004	· 3 Schutzkontaktsteckdosen, einzeln schaltbar· WiFi/LAN Modul
820.005	· 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar· WiFi/LAN Modul
820.006	· 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar· Überspannungsschutz + Netz- und Frequenzfilter· WiFi/LAN Modul
820.007	· 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar· 2 Schutzkontaktsteckdosen, Dauerspannung· Überspannungsschutz + Netz- und Frequenzfilter· WiFi/LAN Modul

Artikelnr. | Ausführung

Connect Line mit WiFi/LAN Modul

1,5 m H05W-F 3G1,5 mm2, schwarz, mit Schutzkontakt Winkelstecker, ohne Schalter
820.012	• 3 Schutzkontaktsteckdosen, einzeln schaltbar• WiFi/LAN Modul
820.013	• 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar• WiFi/LAN Modul
821.014	• 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar• Überspannungsschutz + Netz- und Frequenzfilter• WiFi/LAN Modul
821.015	• 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar• 2 Schutzkontaktsteckdosen, Dauerspannung• Überspannungsschutz + Netz- und Frequenzfilter• WiFi/LAN Modul

Artikelnr. | Ausführung

Consolidation Point mit WiFi/LAN Modul

Stromeingang: GST18i3, 1-phasig, externe WiFi Antenne
821.013	• 3 x 4 GST18i3 Buchse, in Dreiergruppen schaltbar• Buchsen in schwarz, rot und grau• WiFi/LAN Modul
Artikelnr.	Ausführung

STEP mit WiFi/LAN Modul

Kunststoffgehäuse; Stromeingang: GST18i3 / Stromausgang: GST18i3
820.017	· 6 Schutzkontaktsteckdosen, in Zweiergruppen schaltbar· WiFi/LAN Modul

Bachmann GmbH & Co. KG

Ernstaldenstr. 33 / 70565 Stuttgart / Deutschland

Telefon [phone] / Telefax [phone]

[e-mail] / www.bachmann.com

Witteveen Project-Inrichting.nl
